第34回優秀板金製品技能フェア
溶接品の部 全15作品
溶接315
技能奨励賞

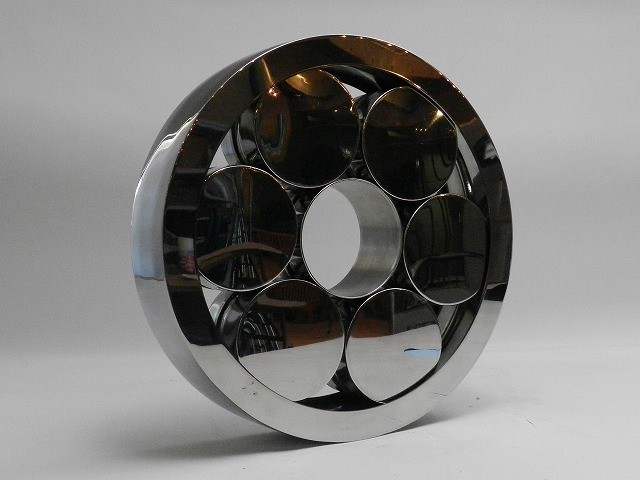

ベアリング
細見鉄工 株式会社 (兵庫県)
-
・サイズ: W370 × D370 × H75 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 240 分
-
・加工時間: 2580 分/個
-
・加工数量: 1 個
-
・材質: SUS
-
・板厚: 1.0、1.5、2.0 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
レーザ加工
ビーディング加工
曲げ加工
三本ロール加工
溶接加工
表面仕上げ
アピールポイント

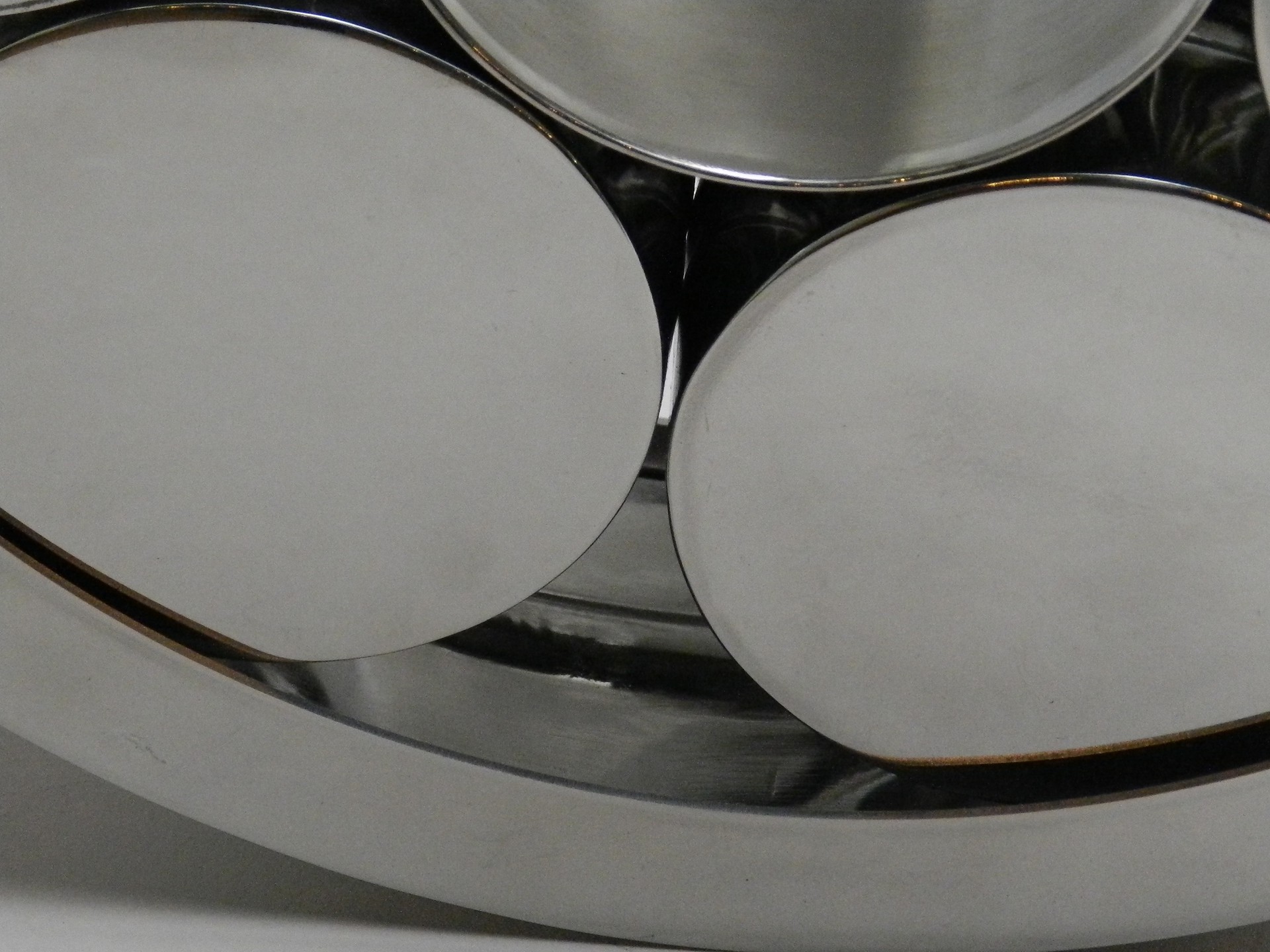

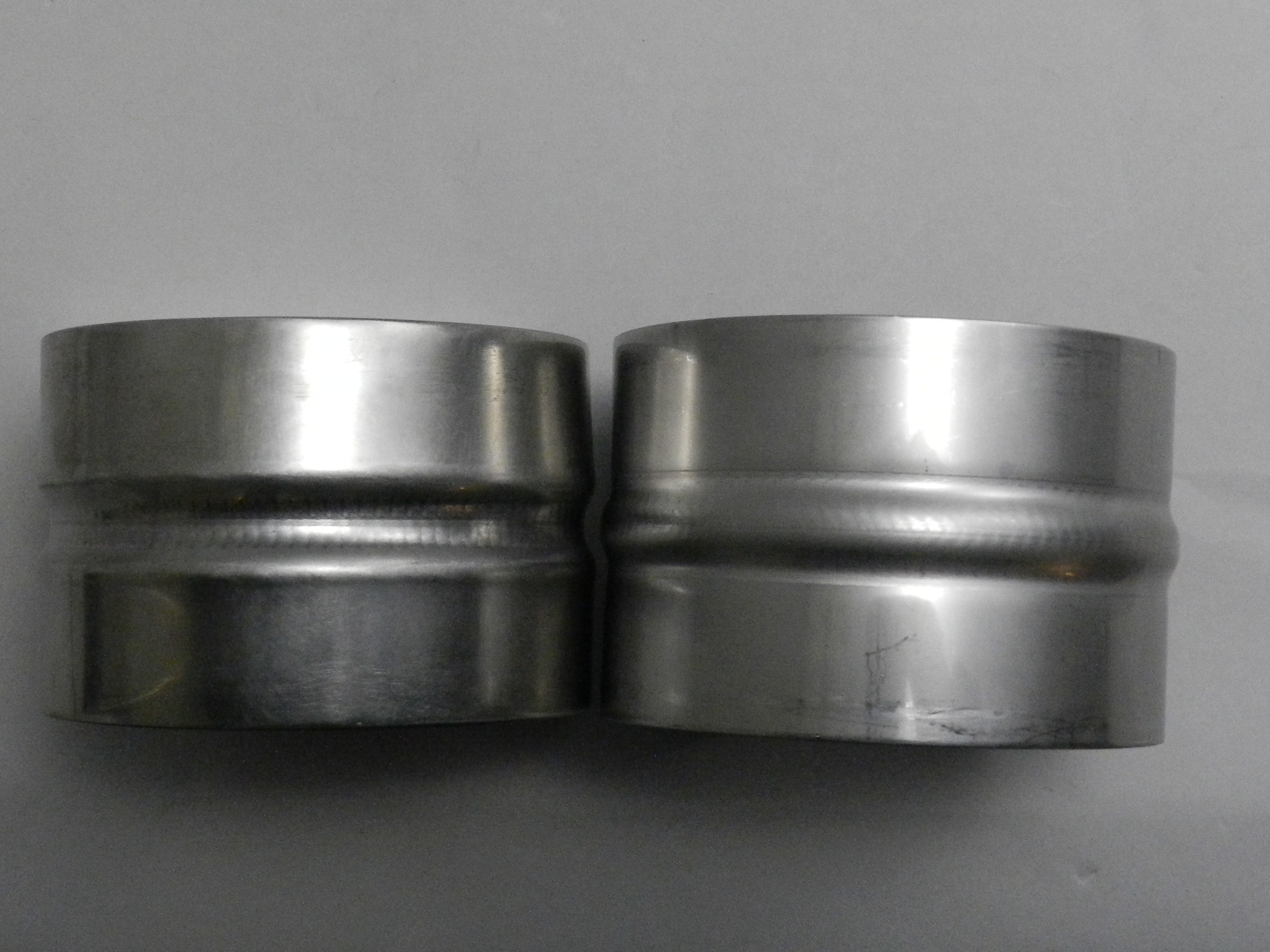

① 日々培った技術を生かし、ビーディング加工を施したブランクのR形状を作成しました。

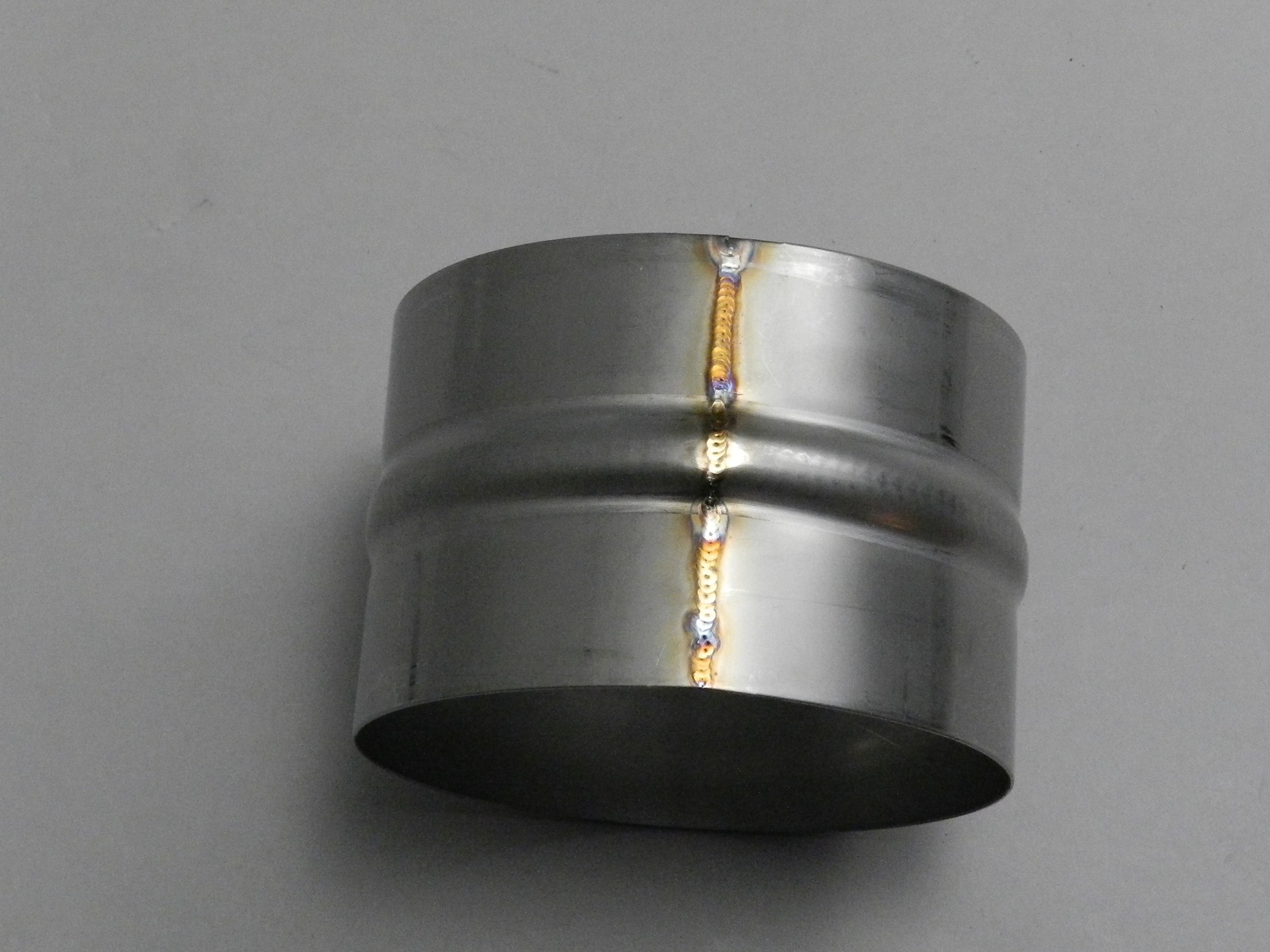

② R部は全周溶接していますが、溶接歪が出ないよう加工しています。

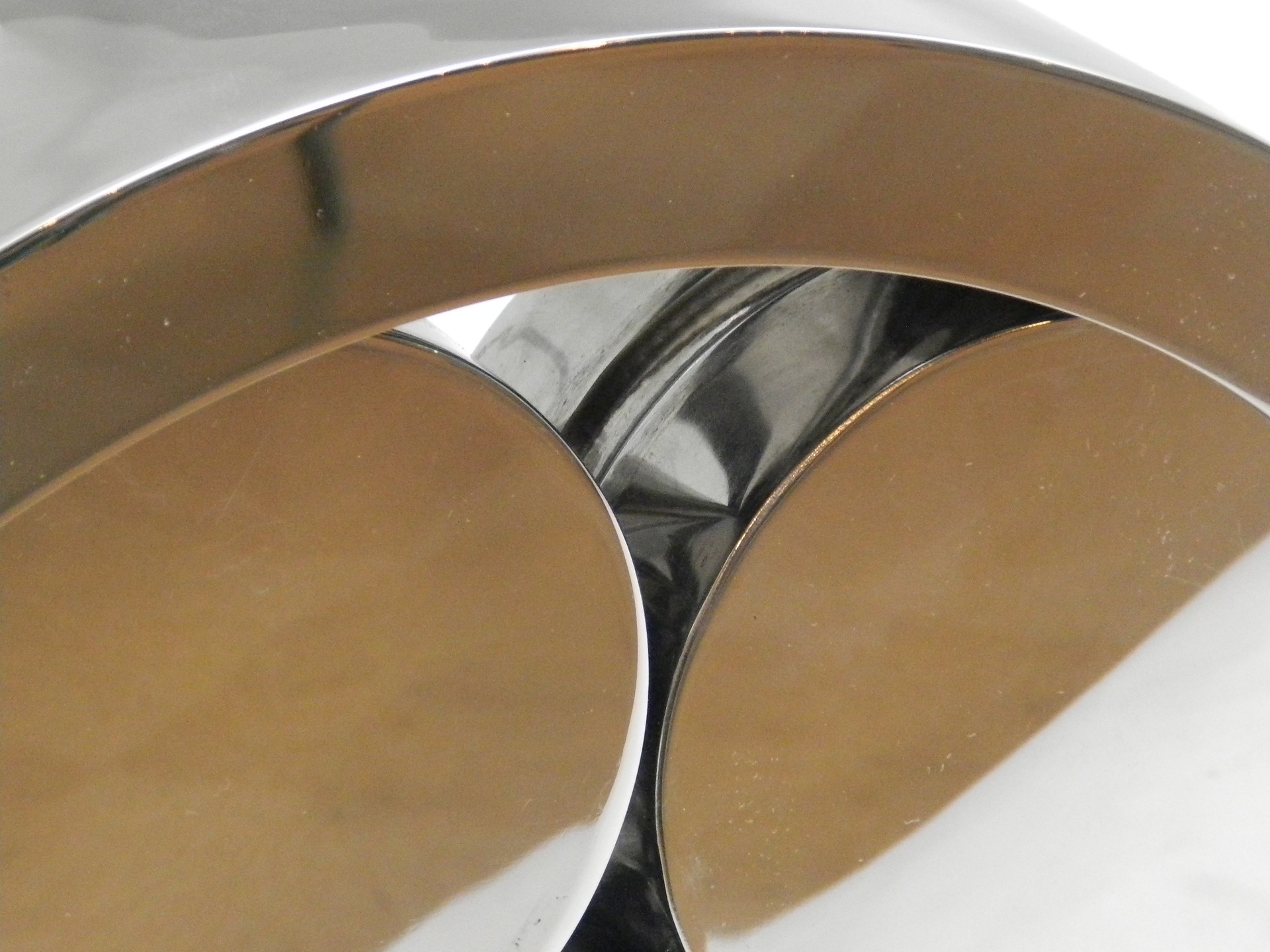

③ 外観は鏡面になるようにバフ仕上げを行いました。
