第34回優秀板金製品技能フェア
溶接品の部 全15作品
溶接310
アマダ賞

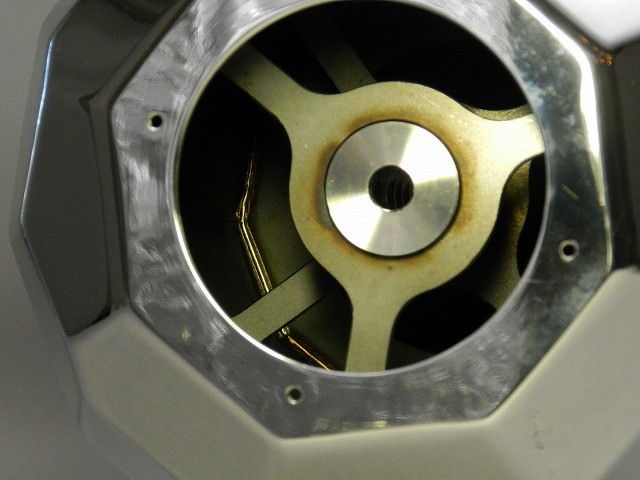

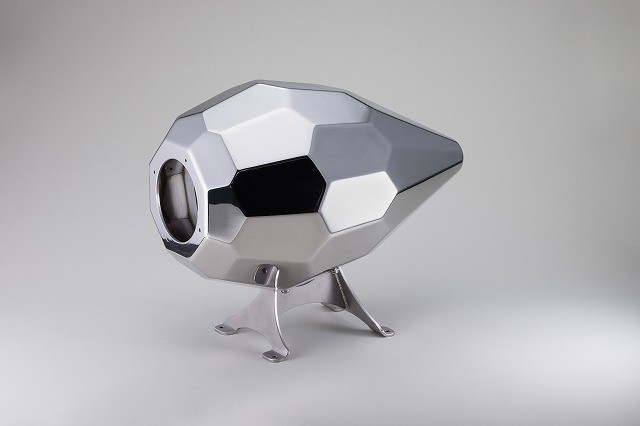

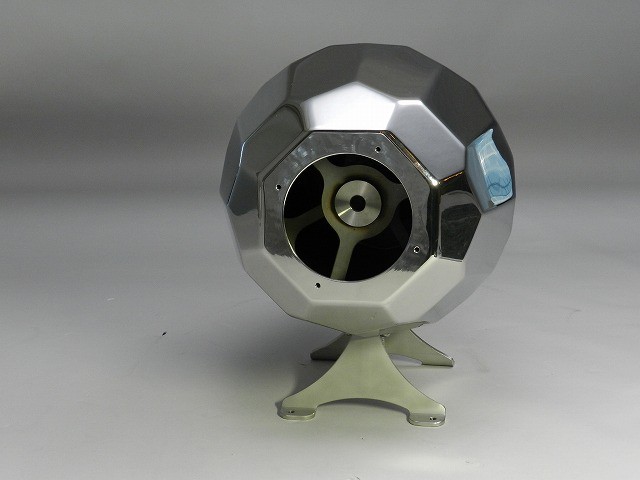

金属スピーカーボックス
株式会社 佐藤製作所 (新潟県)
-
・サイズ: W230 × D400 × H310 mm
-
・精度: ± - mm
-
・プログラム時間: 900 分
-
・加工時間: 1800 分／個
-
・加工数量: 1 個
-
・材質: SUS430
-
・板厚: 4.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
パンチレーザ加工
曲げ
レーザ溶接
表面仕上げ
アピールポイント
●SUS304ｔ4.0の板厚を仮組の状態でも隙間の少ない高い精度の曲げ加工。
●高い精度で製作されている為、3DCAD上の3iWELDでのティーチングでも実際のFLWでの溶接の時に、1ｍｍ程度の位置修正で溶接が可能でした。
●溶接工程の削減の為、可能な範囲で一体形状で製作
