第34回優秀板金製品技能フェア
単体品の部 全74作品
単体035
技能賞
宙に浮く三角形
クロダ精機 株式会社 (長野県)
-
・サイズ: W50 × D5 × H45 mm
-
・精度: ± 0.3 mm
-
・プログラム時間: 300 分
-
・加工時間: 40 分/個
-
・加工数量: 1 個
-
・材質: SUS304-2B
-
・板厚: 0.6 mm
-
・作品種類: オリジナル品
加工工程
2D設計
プログラム
レーザ加工
曲げ加工
曲げ加工
アピールポイント

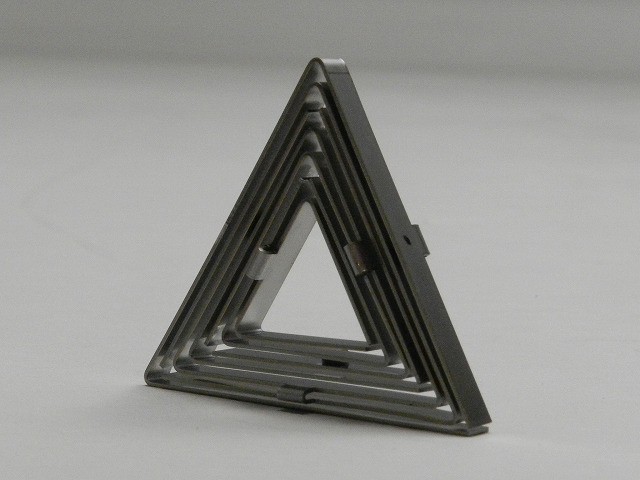

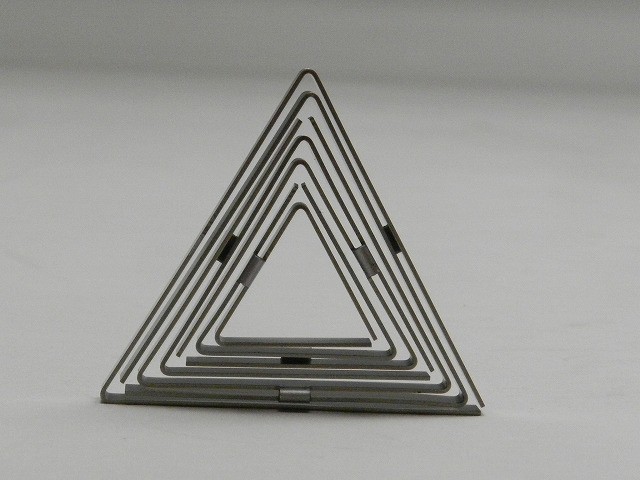

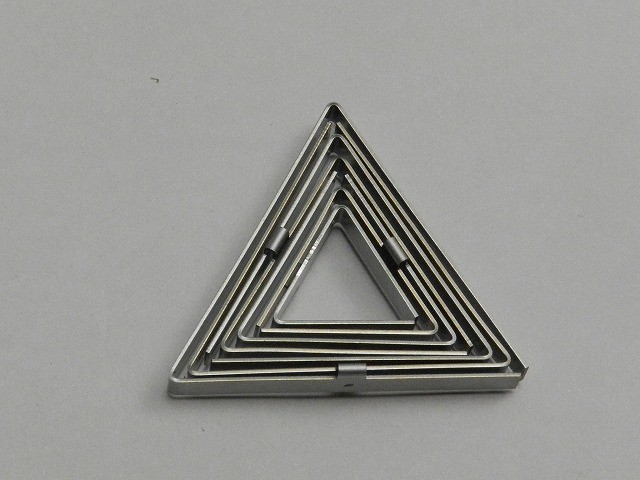

三角形を七重にレイアウトした作品です。
一見すると中の三角形が浮いているように見えるデザインになっています。
小さい側から2つ三角形を作ったあと二重にし、一回りずつ大きくしていく順番で加工しています。
三角形の内側に小さい三角形を曲げ入れようとすると干渉してしまうため、当たらないように曲げる工夫をしました。
製品サイズに対しブランクが大きいため、ブランクを逃がしながら加工するのに苦労しました。
それぞれの三角形をきれいにバランスよく収めるのが難しかったです。
