第34回優秀板金製品技能フェア
造形品の部 全26作品
造形418
技能奨励賞

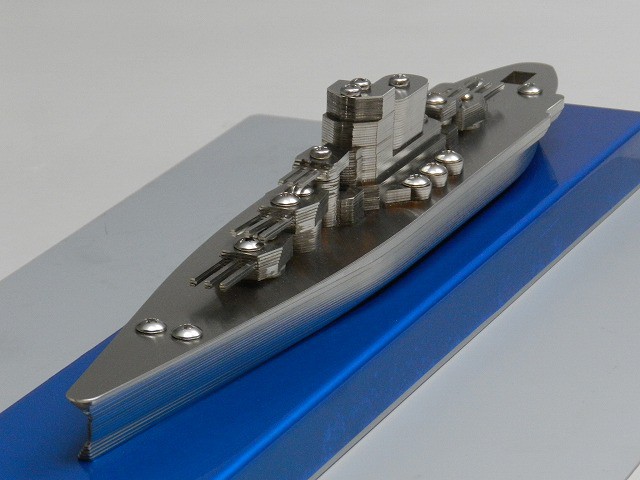

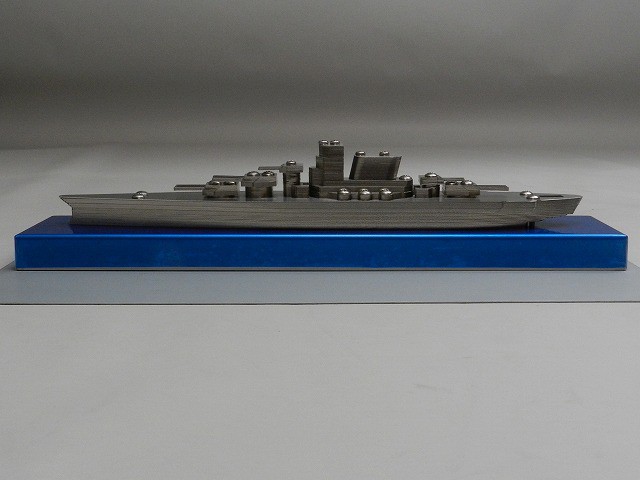

バトルシップ
株式会社 まるわステンレス工業 (山口県)
-
・サイズ: W500 × D100 × H120 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: 1200 分
-
・加工時間: - 分/個
-
・加工数量: 180 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
CAD/CAM
プログラム
パンチレーザ加工
組立
アピールポイント

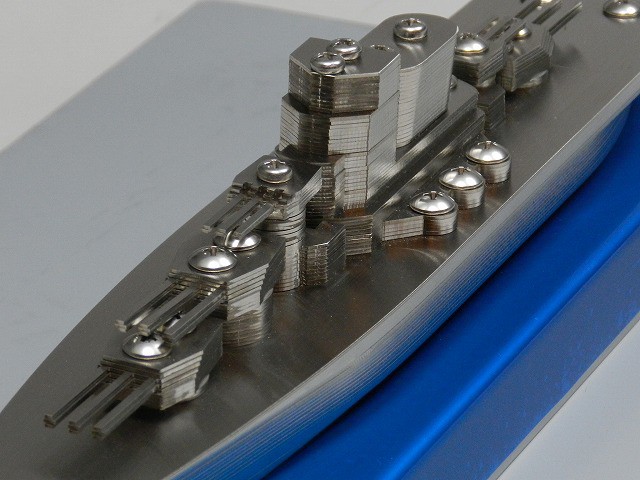

●製作にあたり、資料や博物館の模型等から構造確認・採寸を綿密に行いました

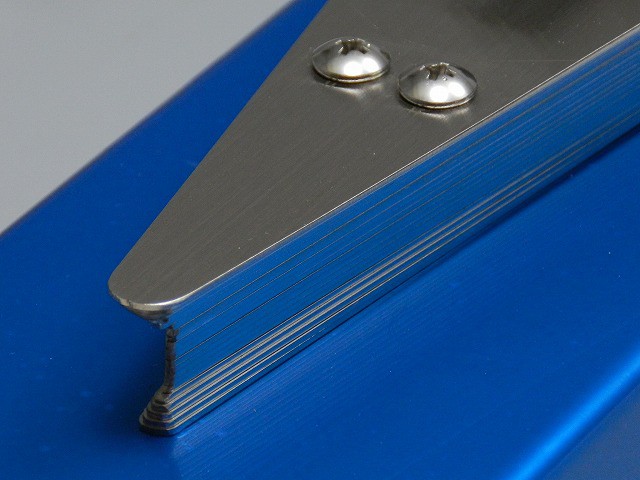

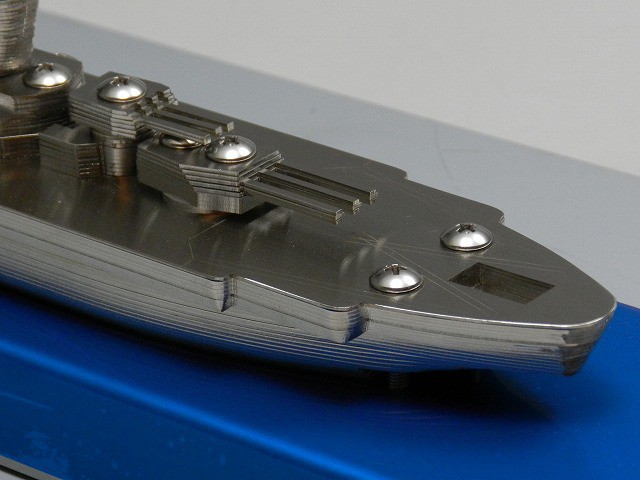

●船体の曲線などは何度も試作を繰り返し納得いくまで作りこみました
●統一感を重視し、板厚はすべて1.0mmとしました
●全部品に貫通取付用の穴をあけ、ビスで組立てました
