造形416
技能奨励賞

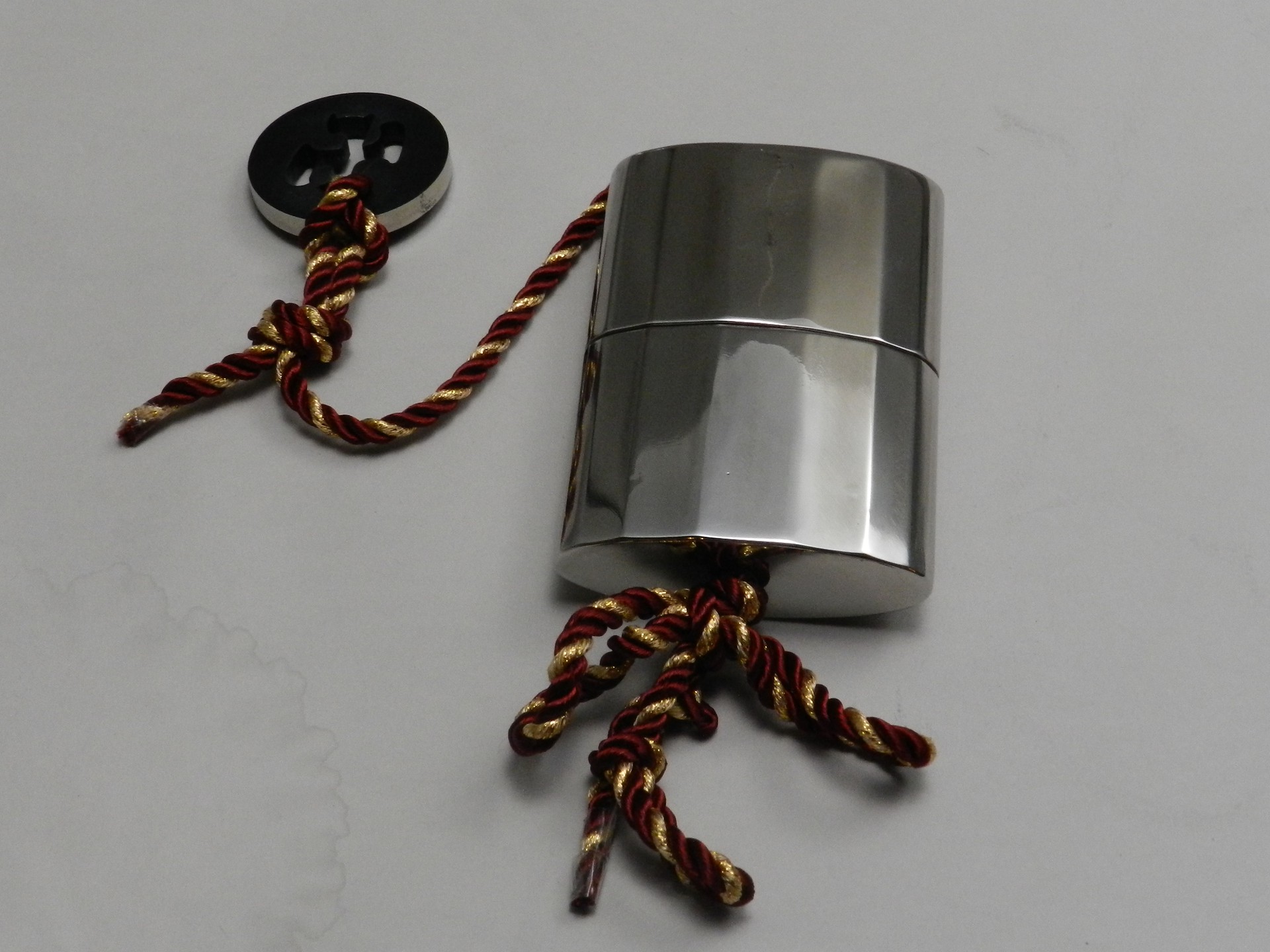

印籠
有限会社 田中製作所 (岡山県)
-
・サイズ: W79 × D27 × H100 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 15 分
-
・加工時間: 200 分/個
-
・加工数量: 5 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
設計
CAD/CAM
ブランク
曲げ
溶接
仕上げ
アピールポイント
自社で全て生産・加工(溶接・電解・研磨等)
溶接を少なくするため継ぎ目が一カ所になるように一体で展開し、曲げました。(溶接短縮)
溶接による歪みを軽減する構造

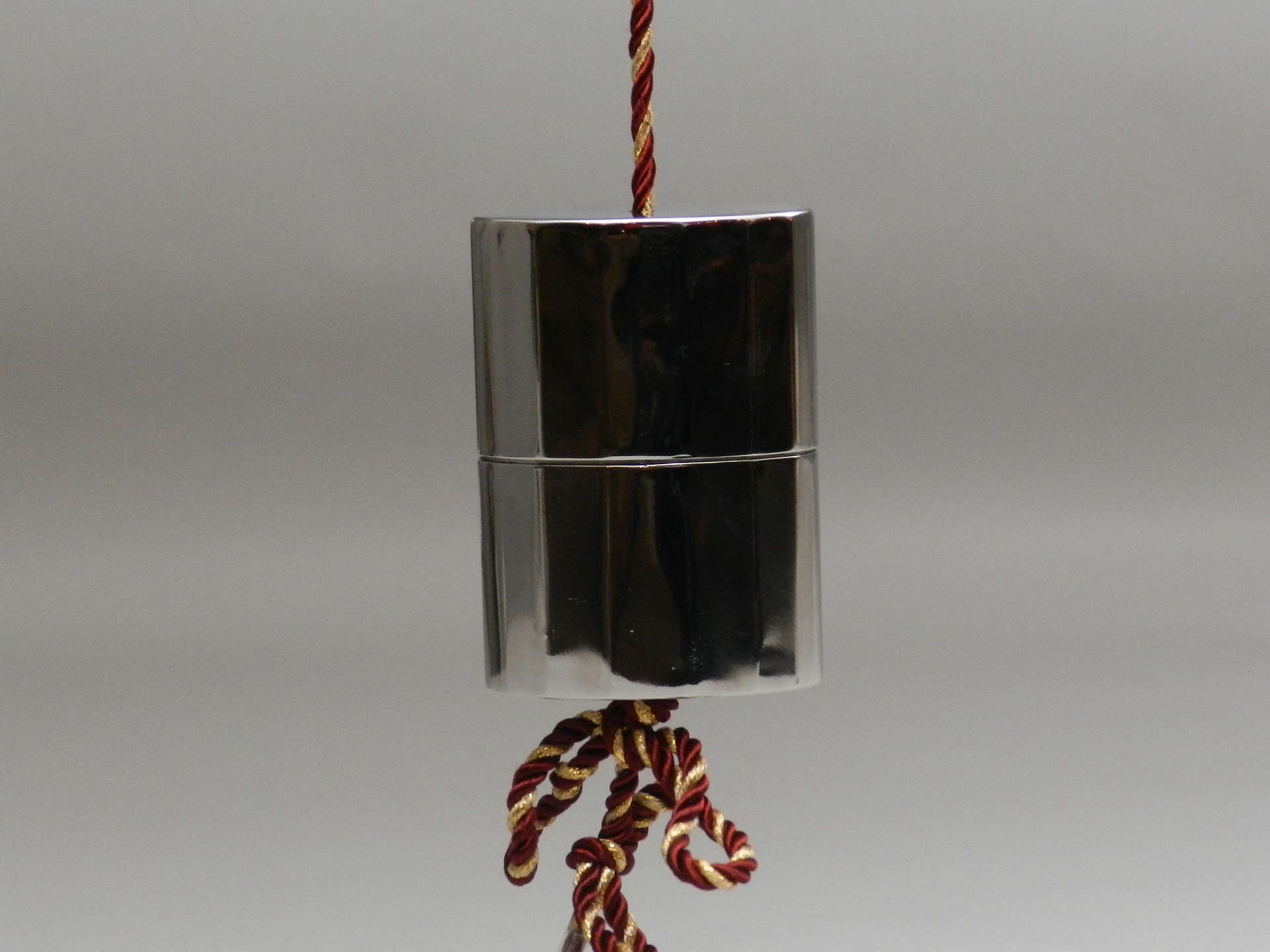

均一な面

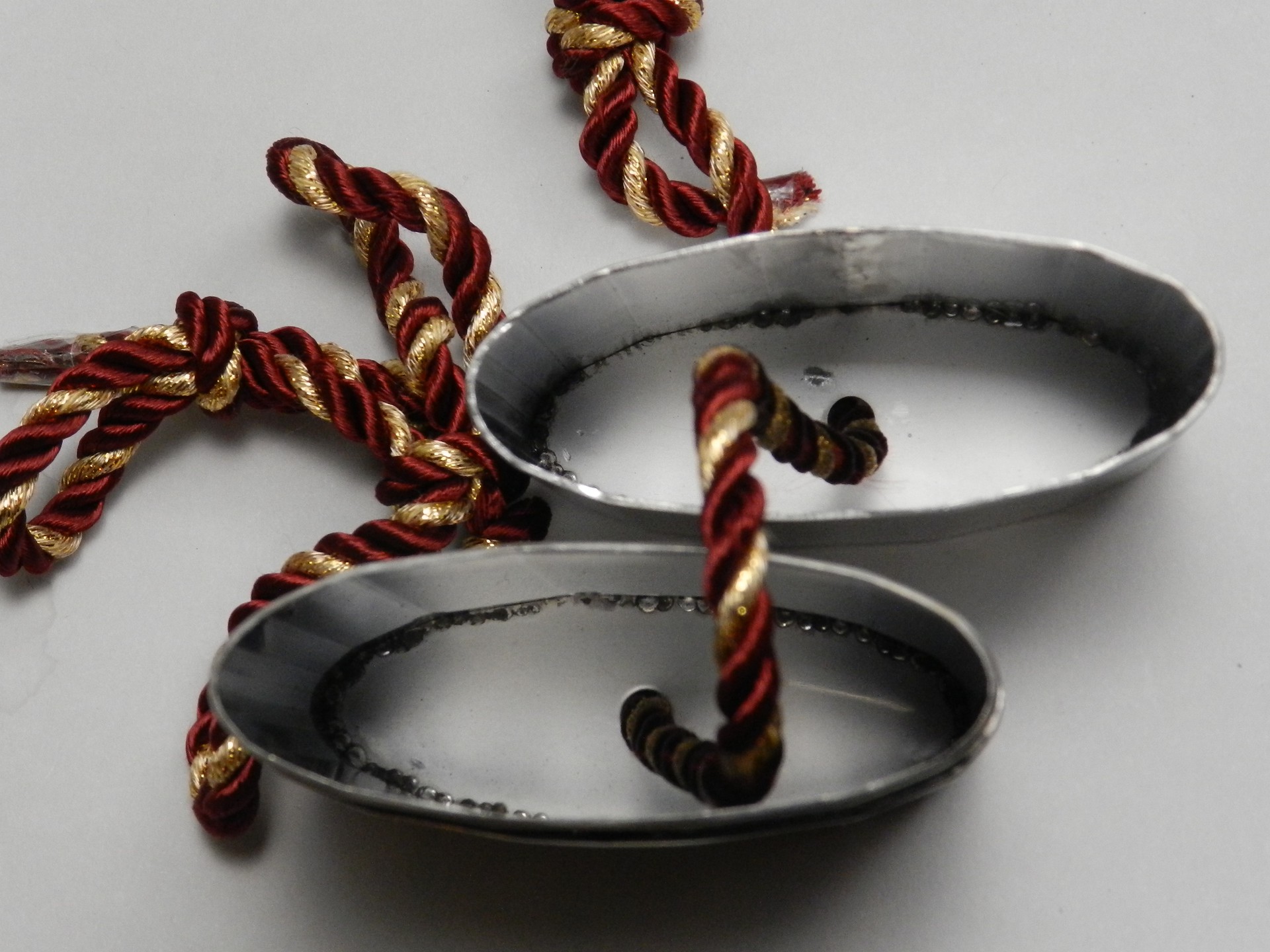

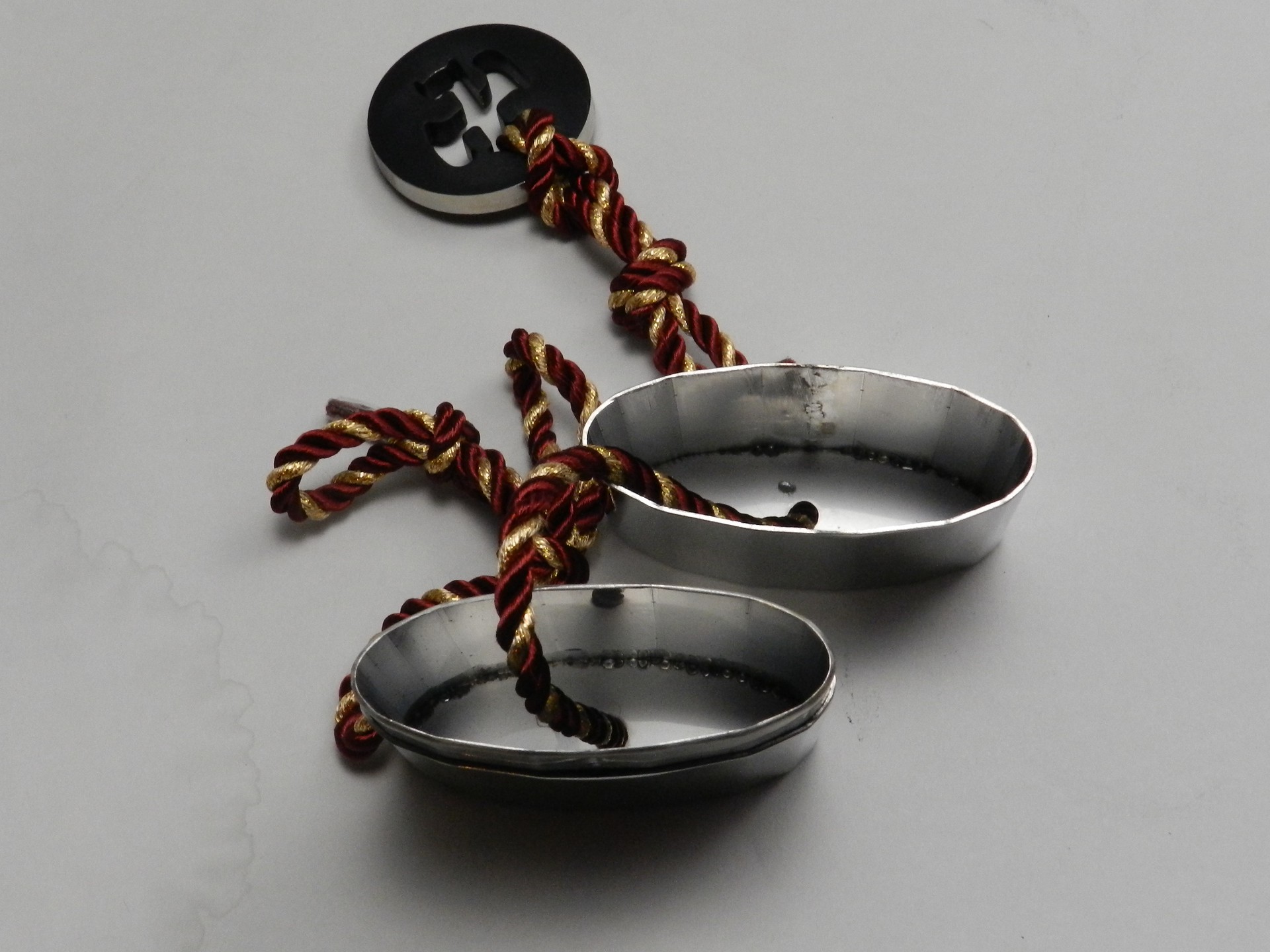

部品同士がスムーズに収まるように曲げの寸法・角度をフランジ毎に合わせました。
