第34回優秀板金製品技能フェア
造形品の部 全26作品
造形406
技能賞

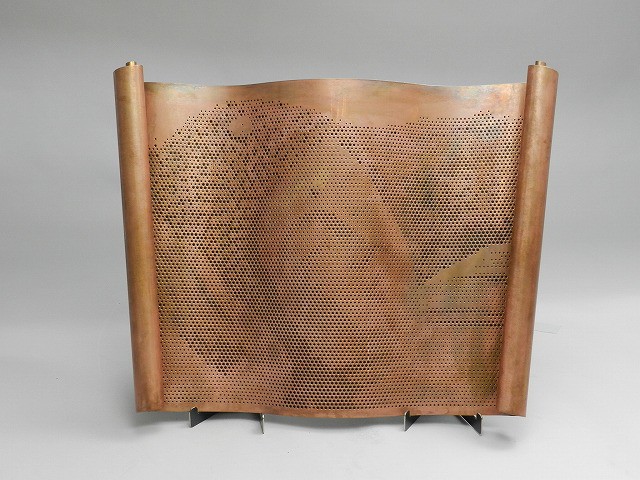

涅槃像
リョーユウ工業 株式会社 (福岡県)
-
・サイズ: W560 × D165 × H460 mm
-
・精度: ± - mm
-
・プログラム時間: 250 分
-
・加工時間: 220 分/個
-
・加工数量: 1 個
-
・材質: 真鍮、SS400
-
・板厚: 0.8 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
ブランク
曲げ
曲げ
アピールポイント
製作のデザインは巻き絵をイメージしました。

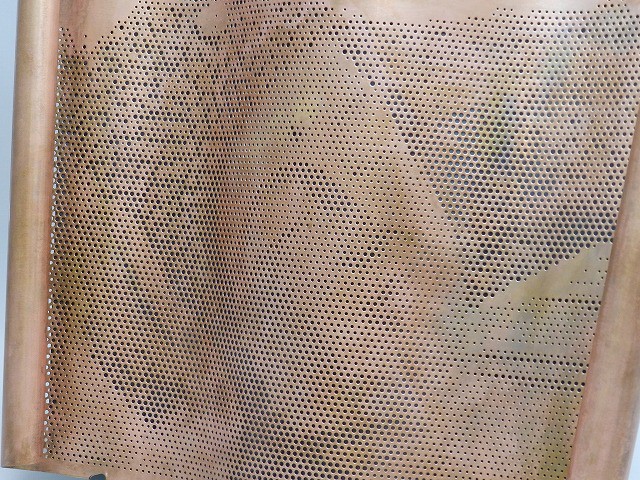

工程① パンチングアートでの涅槃像の制作
最初は倍のサイズの1200角に6種類の金型を使用し、涅槃像の部位により穴の径や穴の間隔を微妙に調整。
合計8198打のデータにてCADデータを製作し、それを製品サイズの600角に縮小しました。

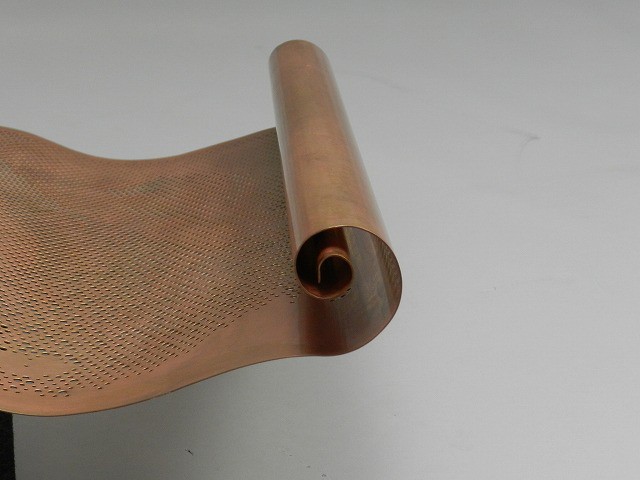

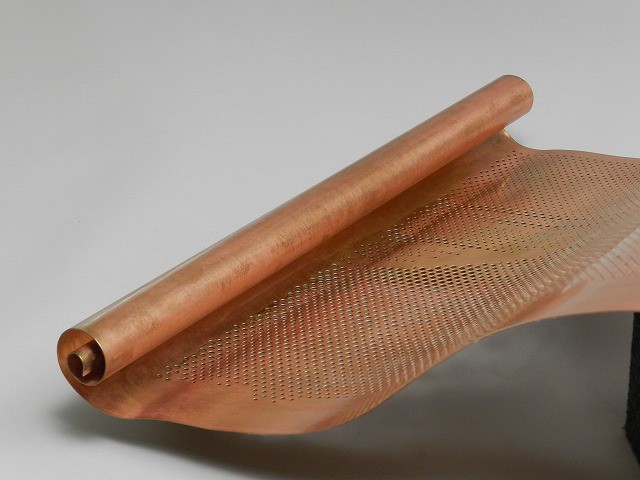

工程② 3種類のR曲げを組み合わせ、巻き絵を表現
通常の突き曲げだけでの加工では、このように巻き込んだR加工はできません。
よって細い金型で板を突いては別の金型を使用して圧を加えて押さえ、また突いては押さえを繰り返し、巻き込むR曲げを製作。

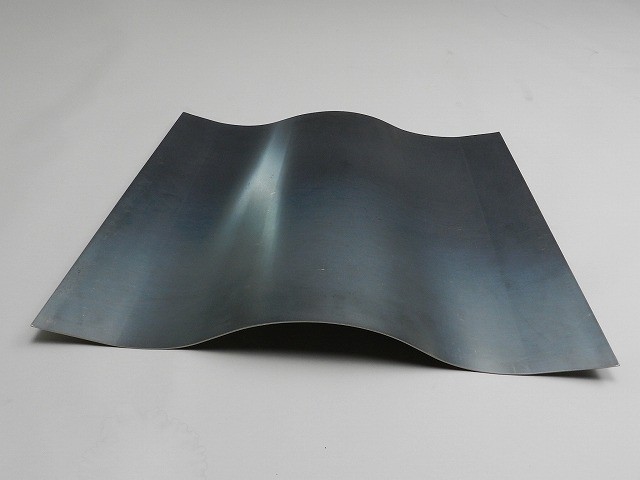

内側に向かってはRの大きさを上と下で変え、円錐曲げ加工を施し、中央付近は大きなうねりを出すためにR型を使用し加工しました。
