第34回優秀板金製品技能フェア
組立品の部 全63作品
組立263
技能奨励賞
TOYMETAL
株式会社 前田テクニカ (三重県)
-
・サイズ: W40 × D80 × H35 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: 2000 分
-
・加工時間: 30 分／個
-
・加工数量: - 個
-
・材質: SUS430
-
・板厚: 0.4 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
パンチレーザ加工
曲げ
組立
アピールポイント
●金属模型キット
●パンチレーザー複合機C1-AJを使用した微細加工

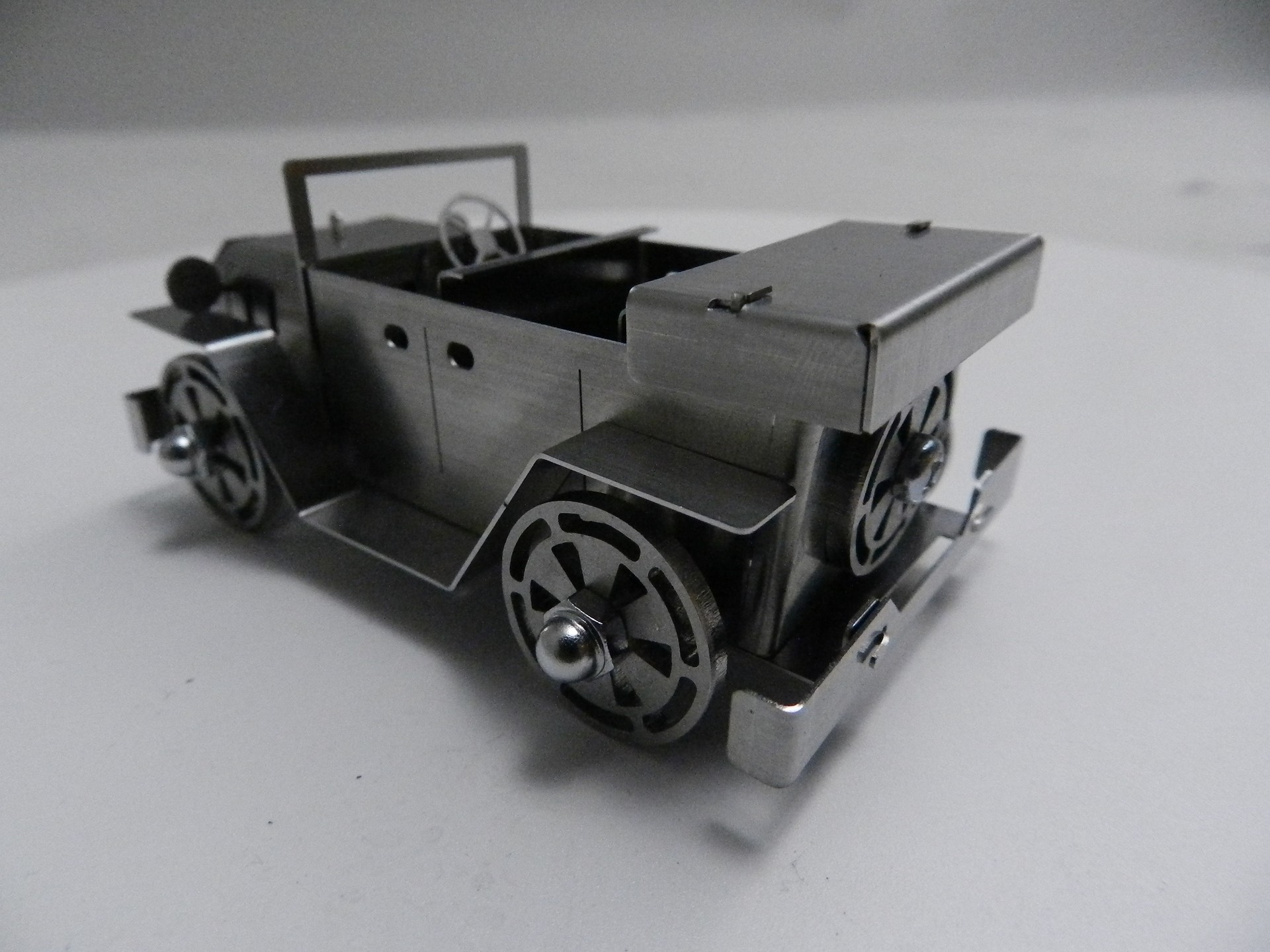

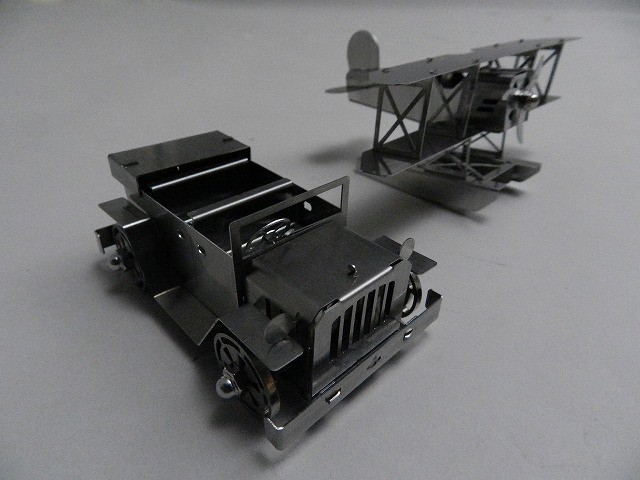

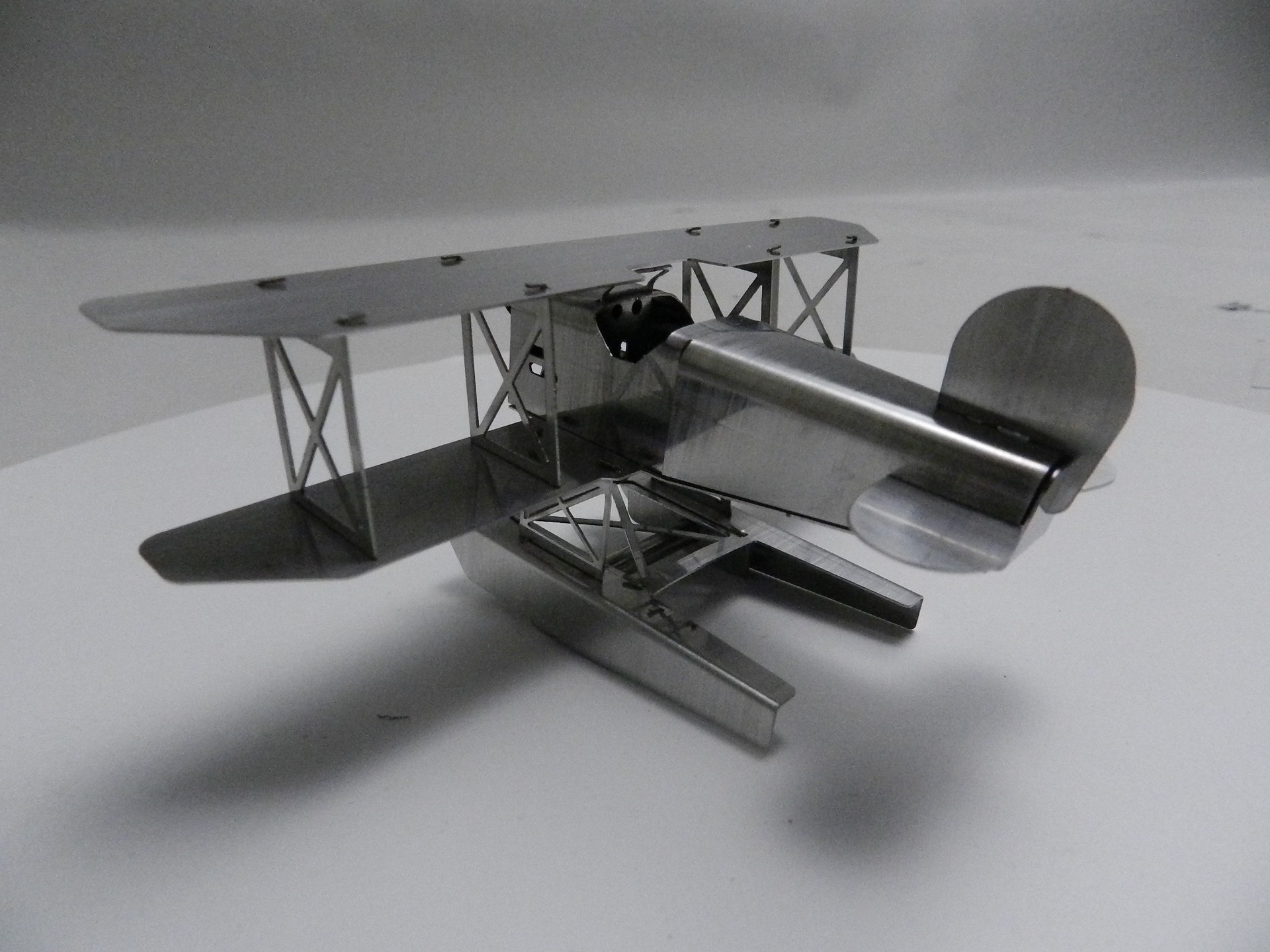

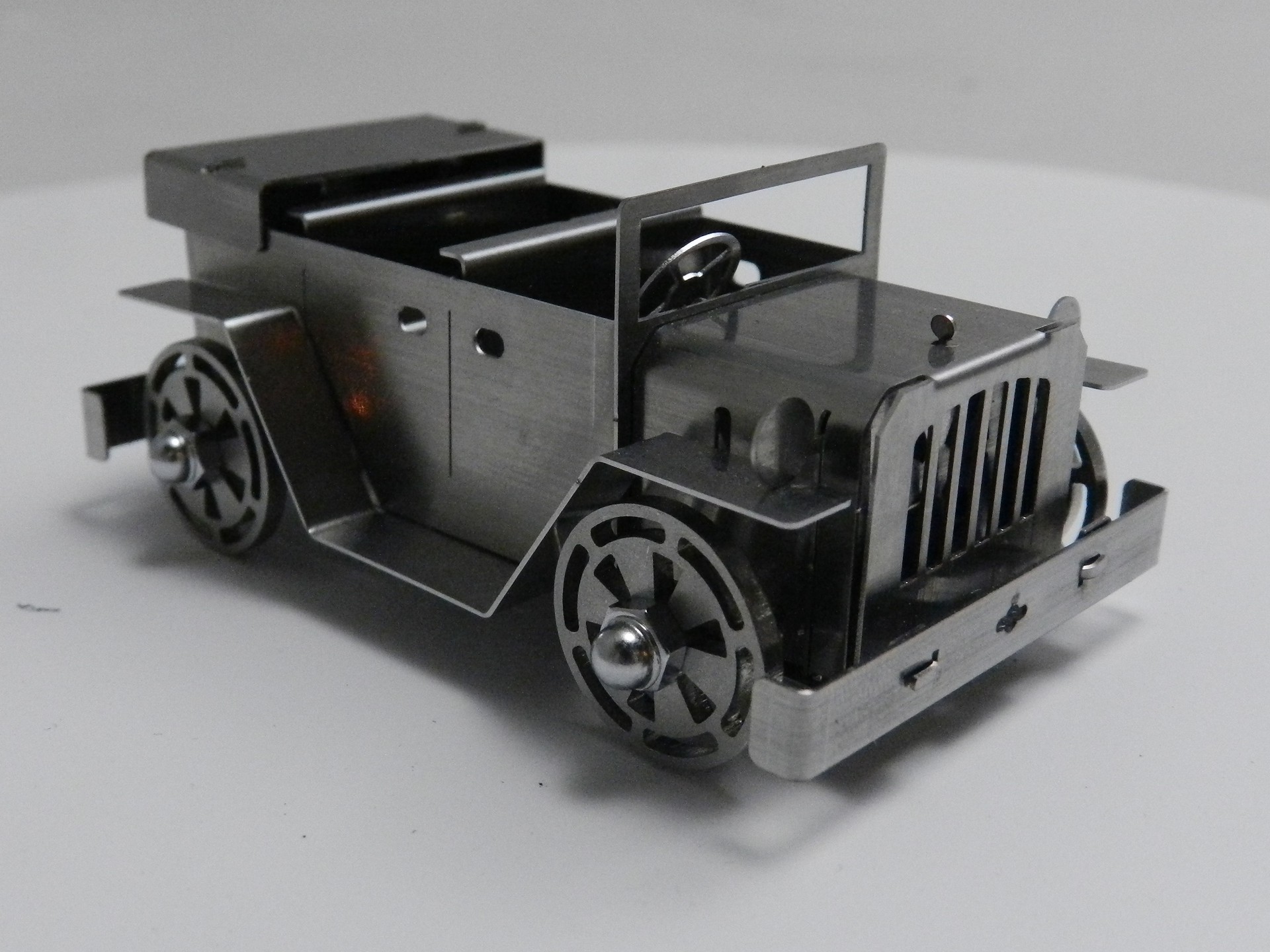

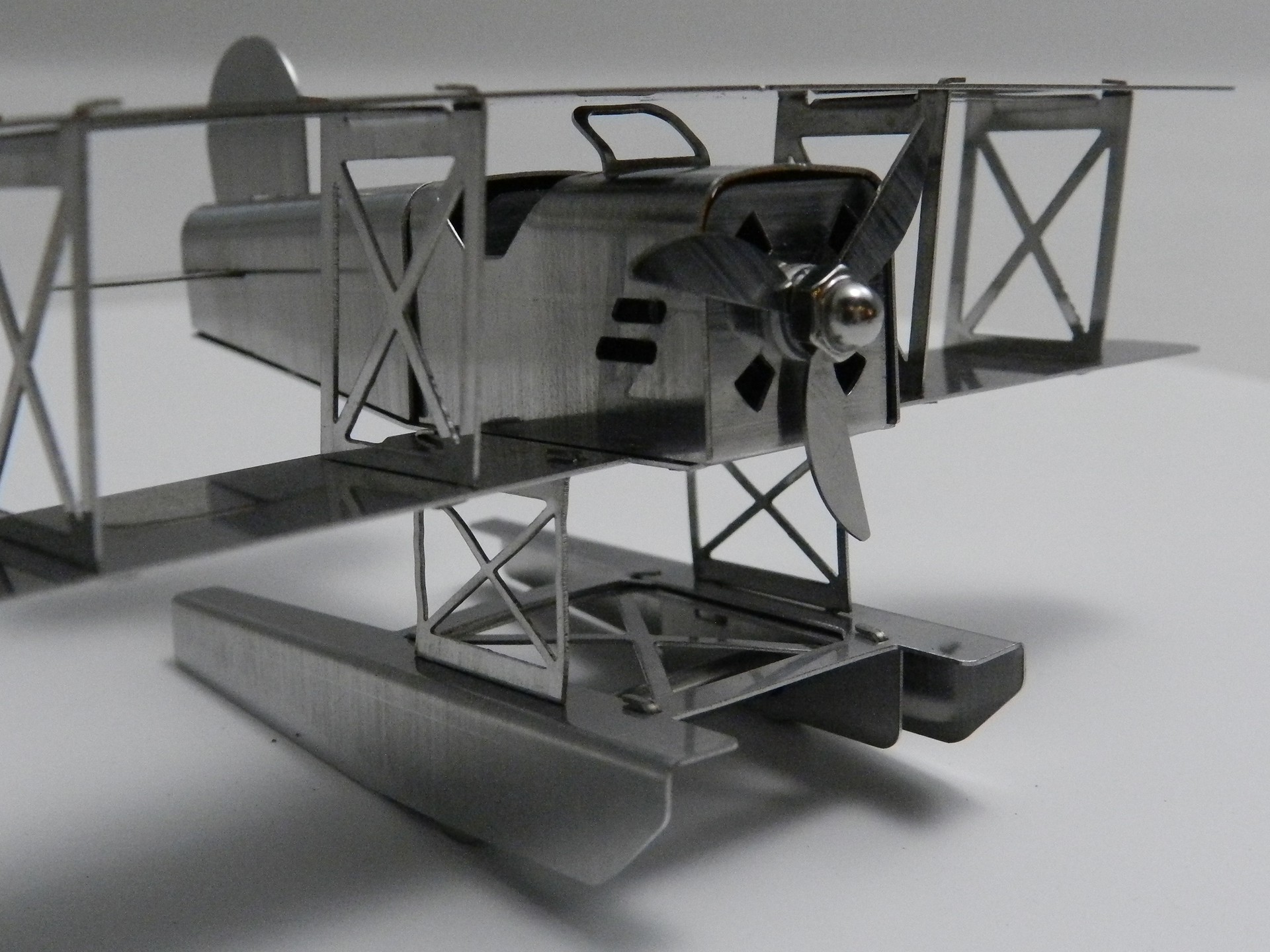

クラシックな雰囲気の車とフロートのついた水上飛行機の製作をしました。
組立キットになっており子供から大人まで幅広い年代が楽しめる設計になっています。
パンチレーザー複合機を使用し精度の高い加工をしています。
約20個のパーツにて構成されており曲げ加工はブレーキで行いました。
ﾊﾞｯｸｹﾞｰｼﾞへの当てが困難なものは専用の当て治具を製作し加工しています。
