第34回優秀板金製品技能フェア
組立品の部 全63作品
組立247
技能賞

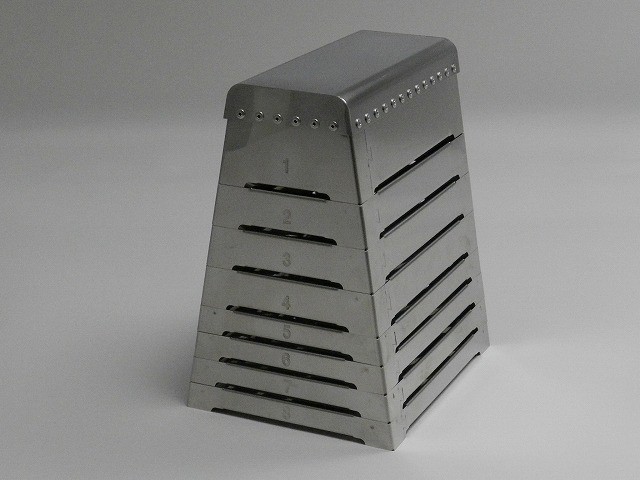

跳び箱
常興工業 株式会社 (福島県)
-
・サイズ: W160 × D200 × H242 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 120 分
-
・加工時間: 80 分/個
-
・加工数量: 4 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
CAD
レーザ加工
曲げ
溶接
焦げ取り
アピールポイント
台形状のパーツが重なって行くため、曲げ工程(曲げの角度)に気を遣いました。
曲げがズレてしまうと一辺の長さに影響が出てしまい、上段のパーツを寸法通り製作しても重ならなくなってしまう事を考慮して製作しました。
これを7回繰り返して形にしました。

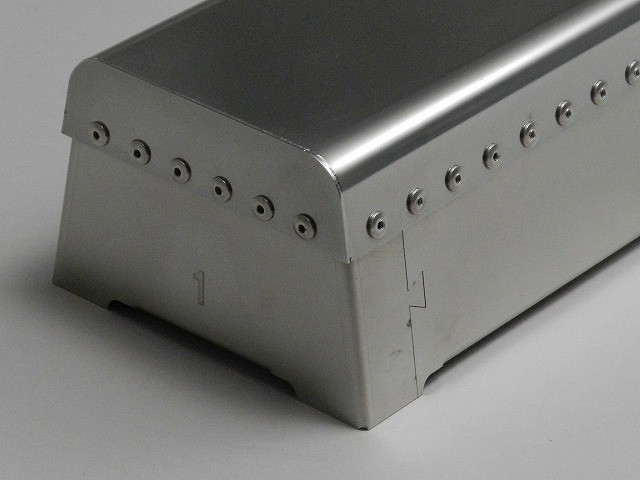

溶接時に極力歪が出ない様に気を付けながら製作しました。

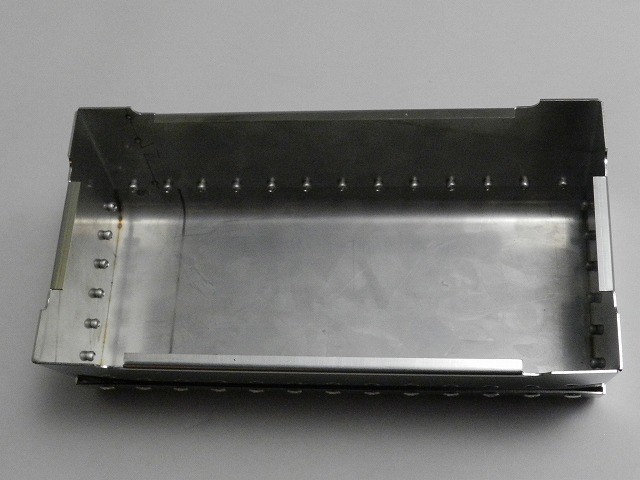

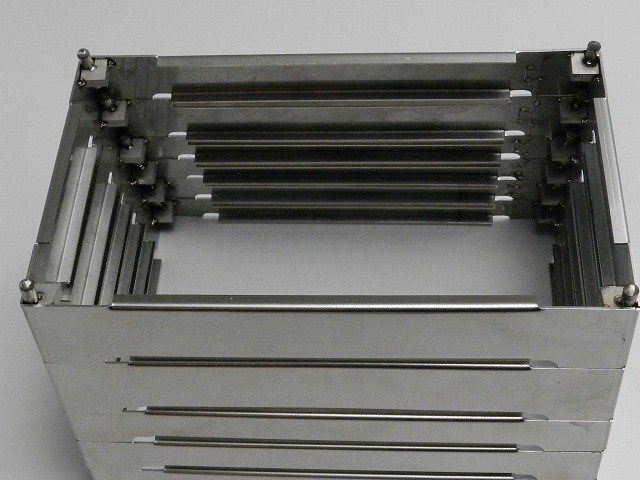

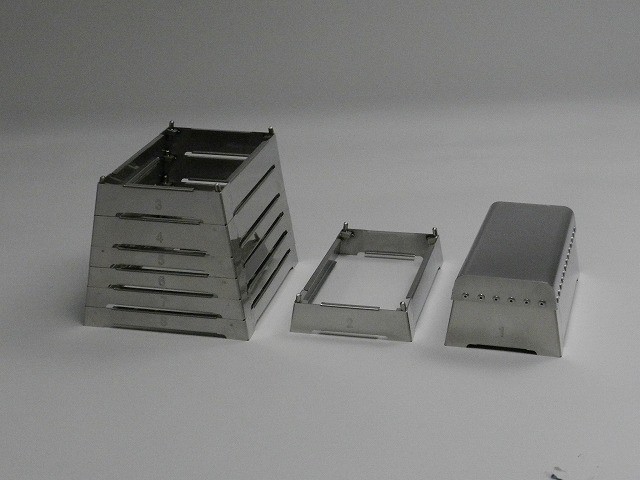

ガイドの形状は跳び箱をばらした際に誰でも簡単に組み立てられる様に様々な形状を試して製作を行いました。
