第34回優秀板金製品技能フェア
組立品の部 全63作品
組立242
技能奨励賞

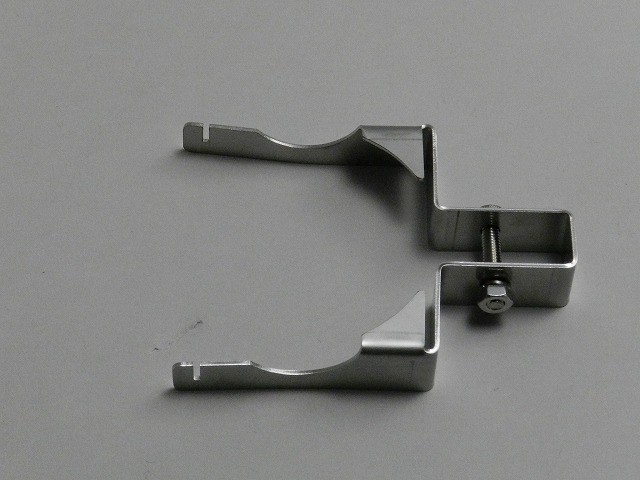

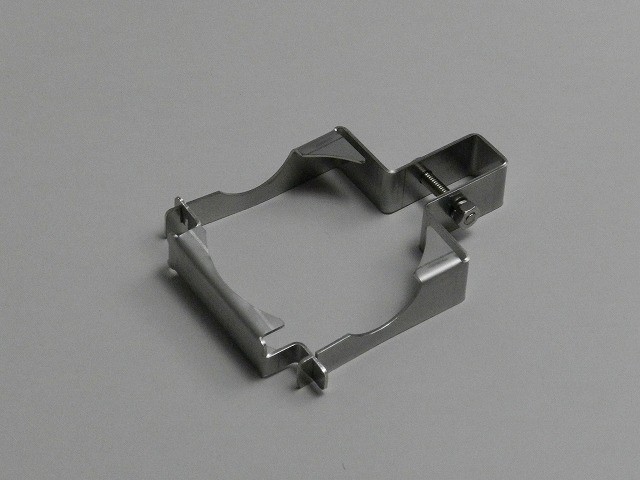

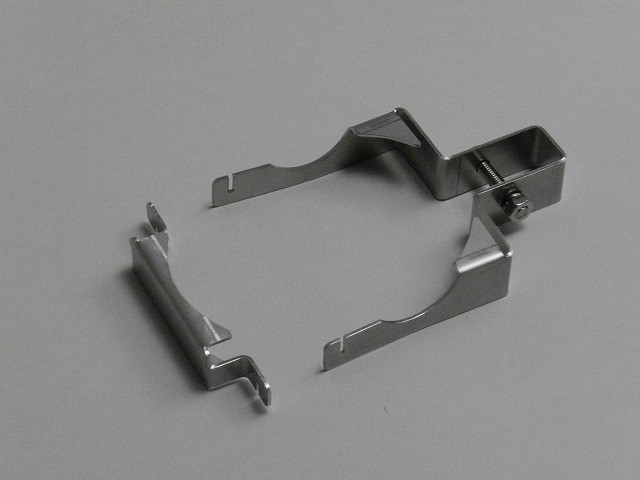

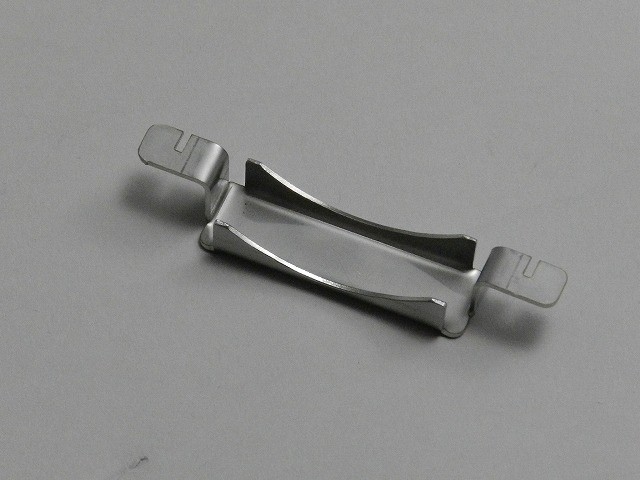

ストレーナホルダー
有限会社 新栄プラント (兵庫県)
-
・サイズ: W90 × D60 × H15 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 240 分
-
・加工時間: 30 分/個
-
・加工数量: 1 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: 試作品
加工工程
2D/3D設計
CAD/CAM
ブランク
曲げ
アピールポイント
元々、3Dプリンターを用い樹脂で製作していたホルダーを、工数と経費を抑えるため板金に置き換えれないかと要望があり製作することになった。
本製品は、干渉を避けるためなるべく小さいことが好ましく且つ、フィルターのメンテナンスを容易に行う必要があるため、ホルダーに固定したままフィルターを脱着できる事が条件であった。
フィルター取り換え時に係る力に耐えられるため、製品自体に強度を持たせる必要があるので幾度となく試作を繰り返した。特に曲げ工程(曲げ順、金型レイアウト)を工夫しつつ、ねじの締結でフォルダ―グリップ力が上がる仕掛けを施した。
結果、樹脂から置き換える提案が評価され量産に至ることになった。
