第34回優秀板金製品技能フェア

組立品の部 全63作品

360°から作品を見る

組立222

アマダ賞

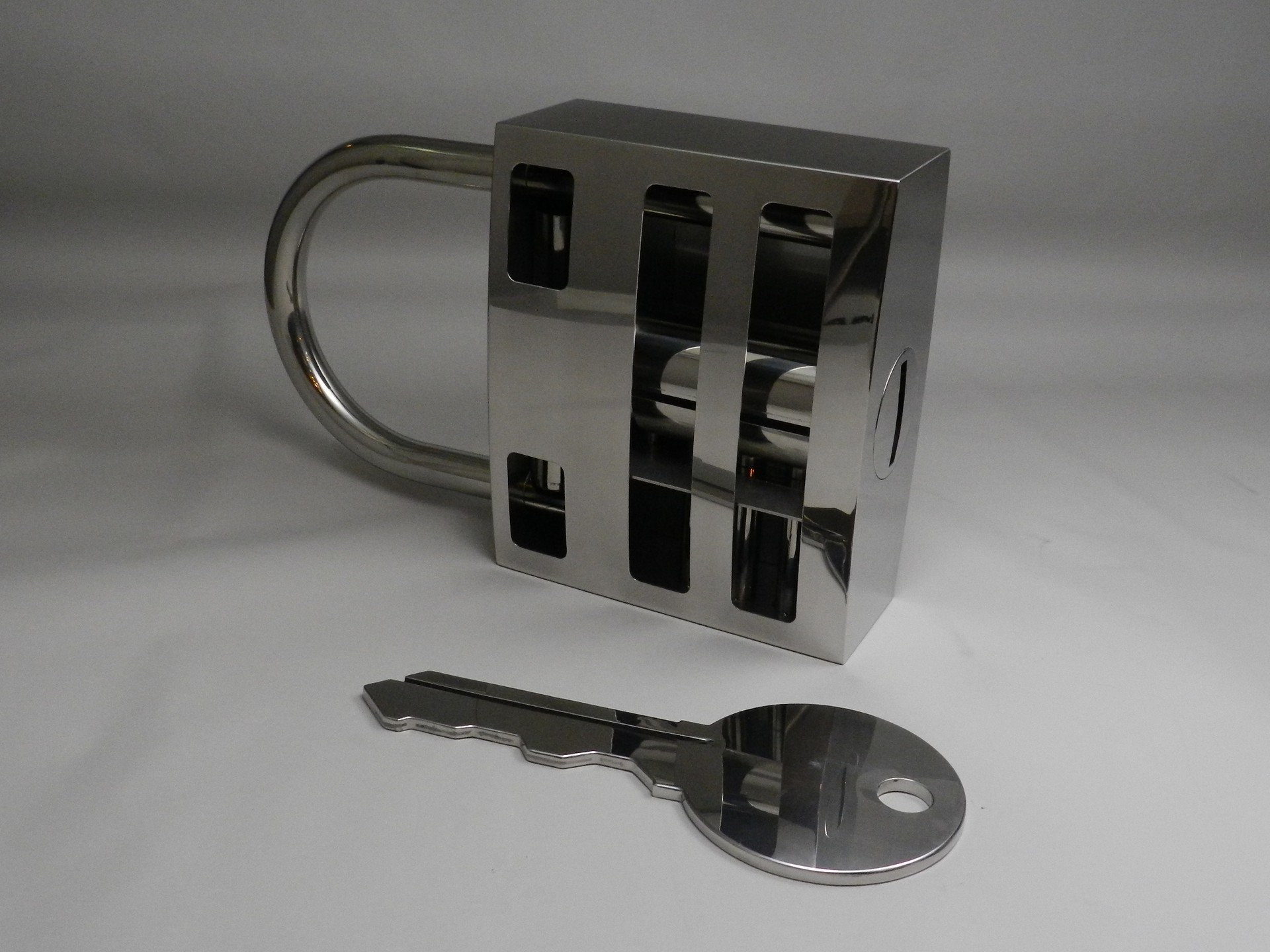

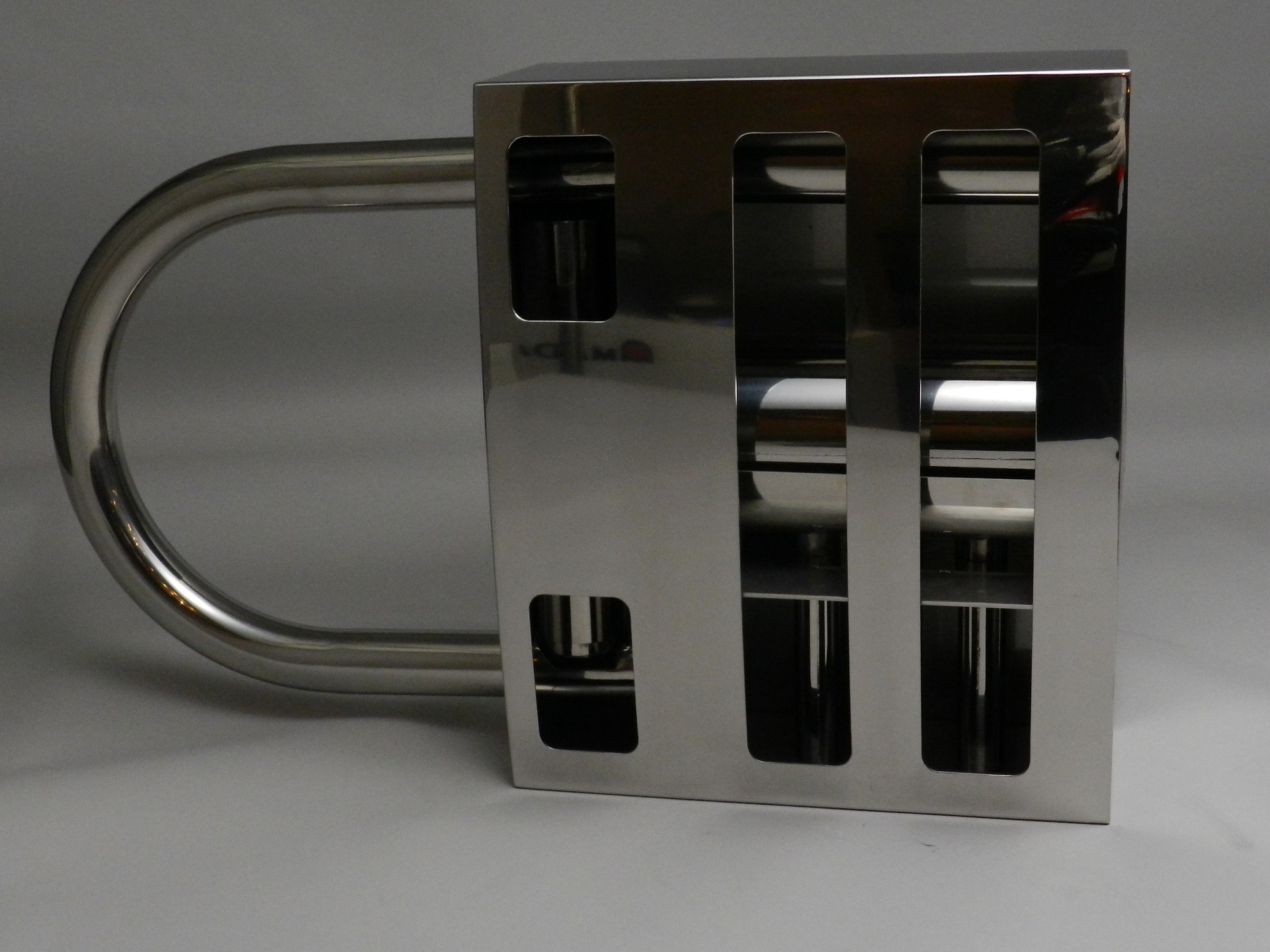

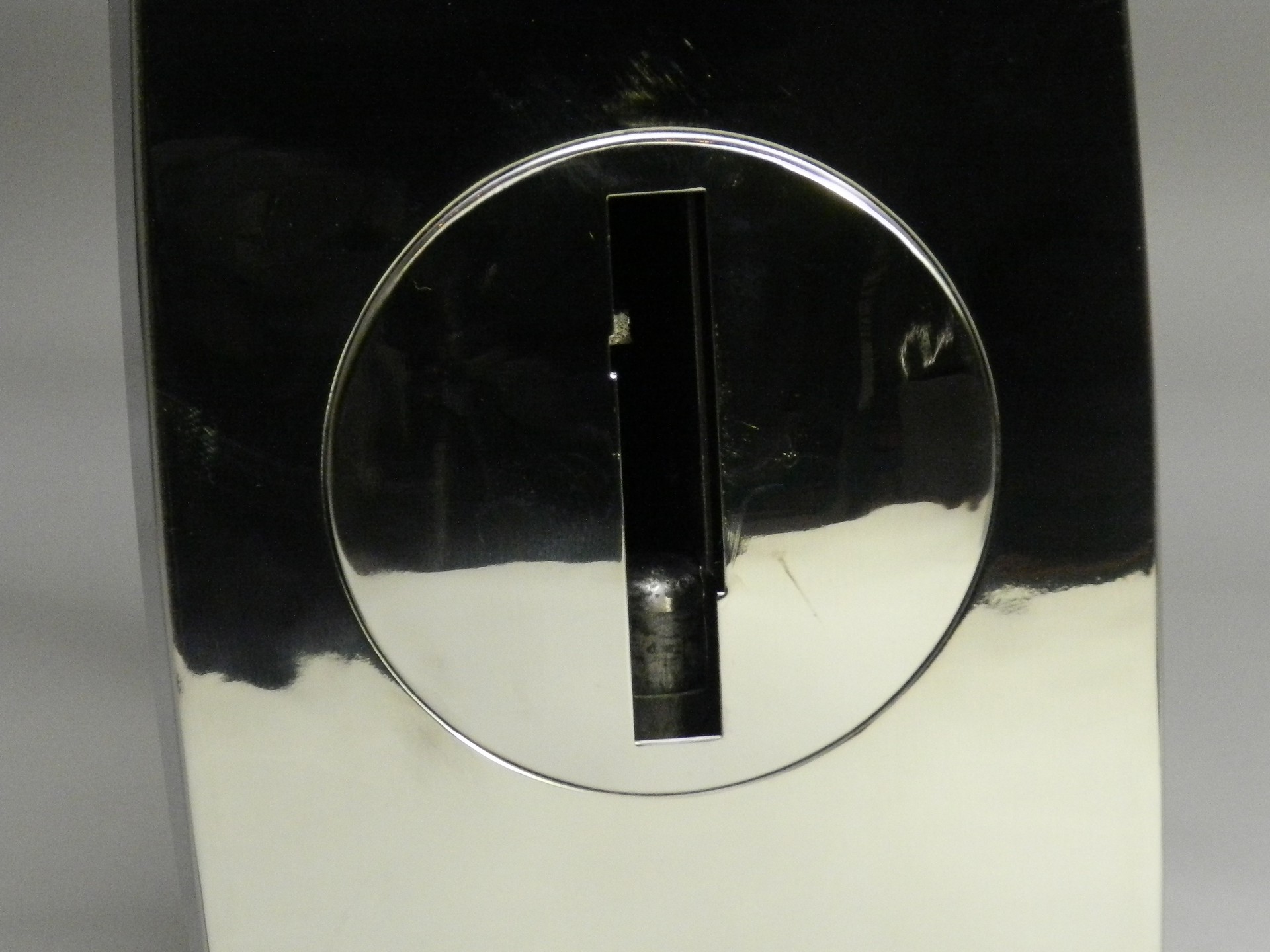

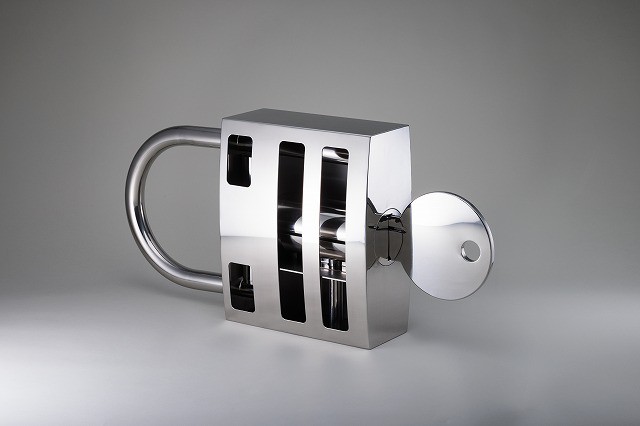

南京錠

シンエイメタルテック　株式会社 (佐賀県)

  • ・サイズ: W420 × D670 × H170 mm

  • ・精度: ± 1.0 mm

  • ・プログラム時間: 300 分

  • ・加工時間: 1800 分／個

  • ・加工数量: 1 個

  • ・材質: SUS304

  • ・板厚: 1.0～3.0 mm

  • ・作品種類: オリジナル品

加工工程

  • 設計

  • CAD/CAM

  • レーザカット

  • バリ取り

  • 曲げ

  • 溶接

  • 仕上げ

アピールポイント

南京錠の構造を板金加工により模倣し、実物と同じ動作を再現しました。

ロックする部分は試作を繰り返し作る事で問題点を見つけ出し、

最終的には形状を簡素化する事により、力の伝達がスムースに動くようになりました。

当初は薄い板で設計し、試作品を制作したのですが、その板厚では十分な強度を得る事が出来ずに、板厚を上げる事で強度を上げる事により製品の完成に至りました。

動画はこちら
