37th Precision Sheet Metal Technology Fair

Welding fabrication (23 entries)

360° Viewer

Welding315

Technical Award

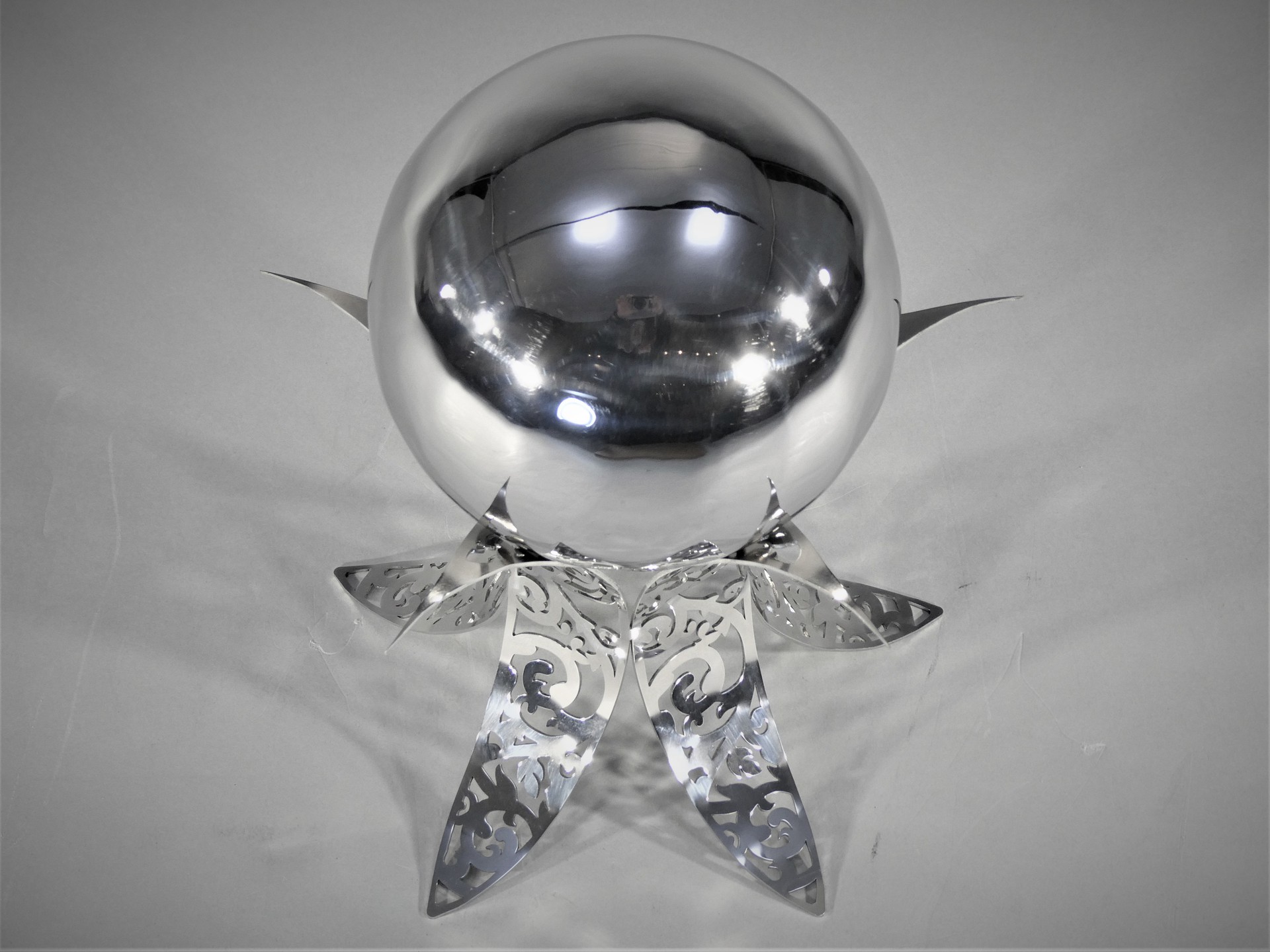

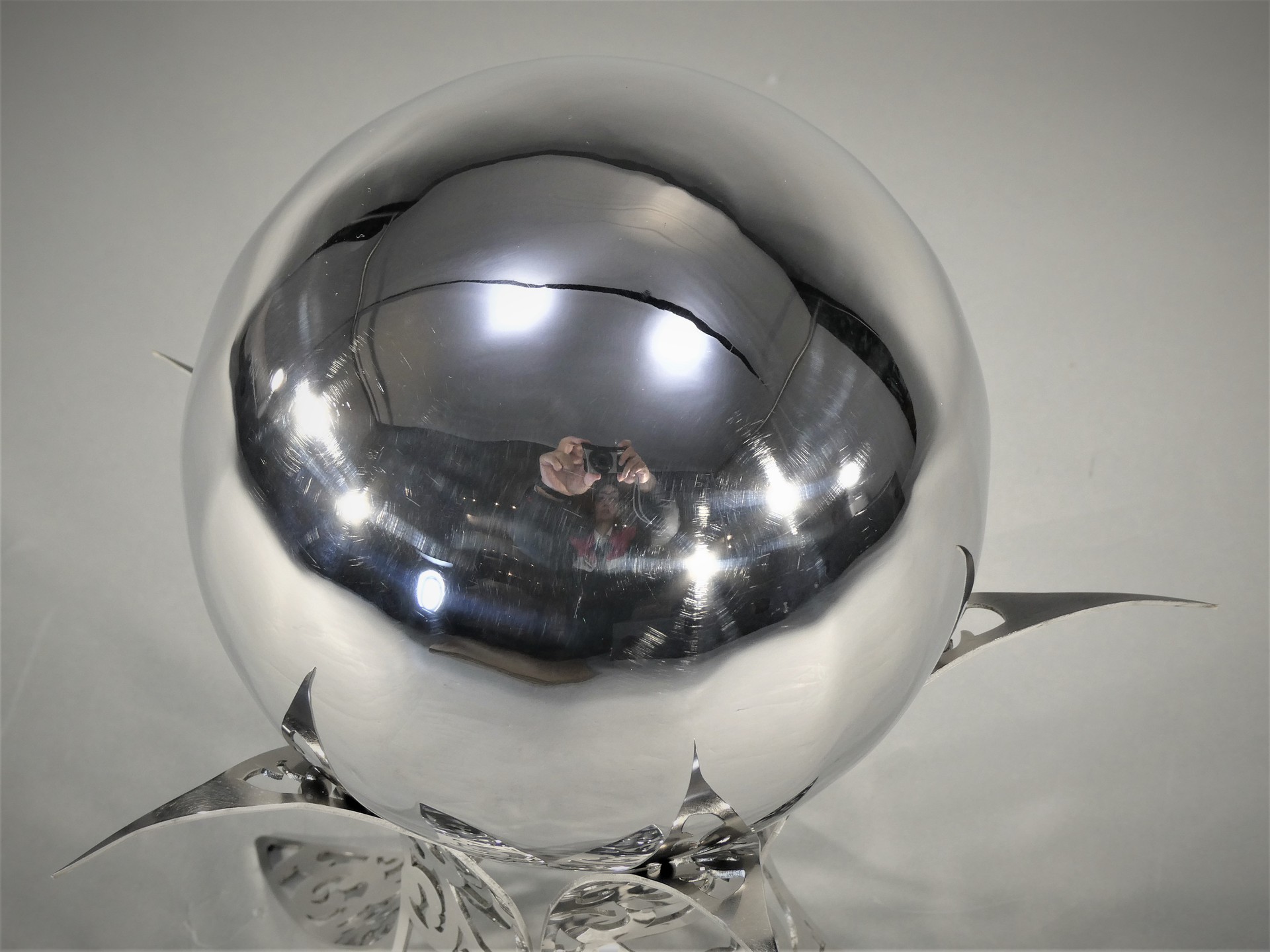

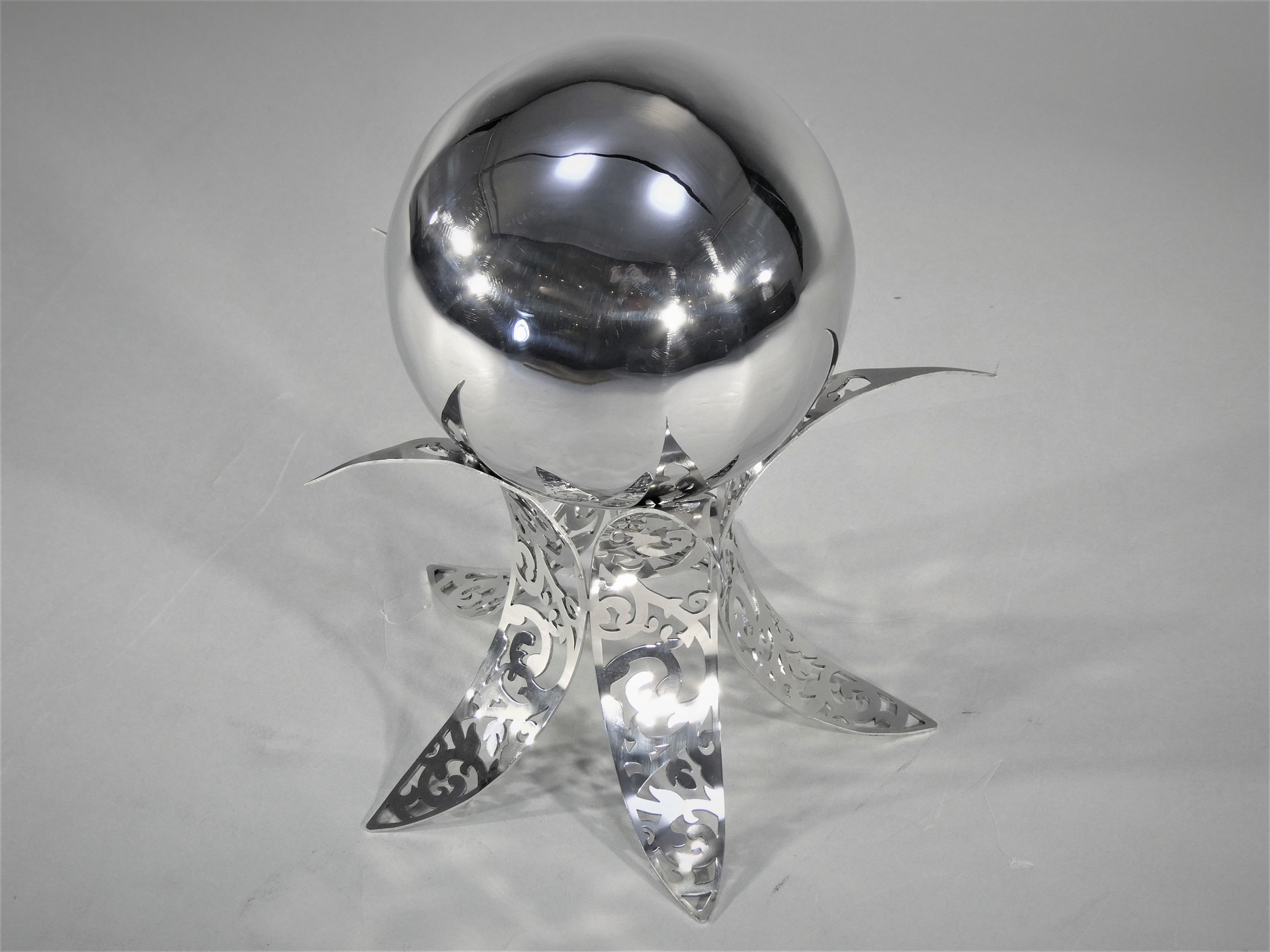

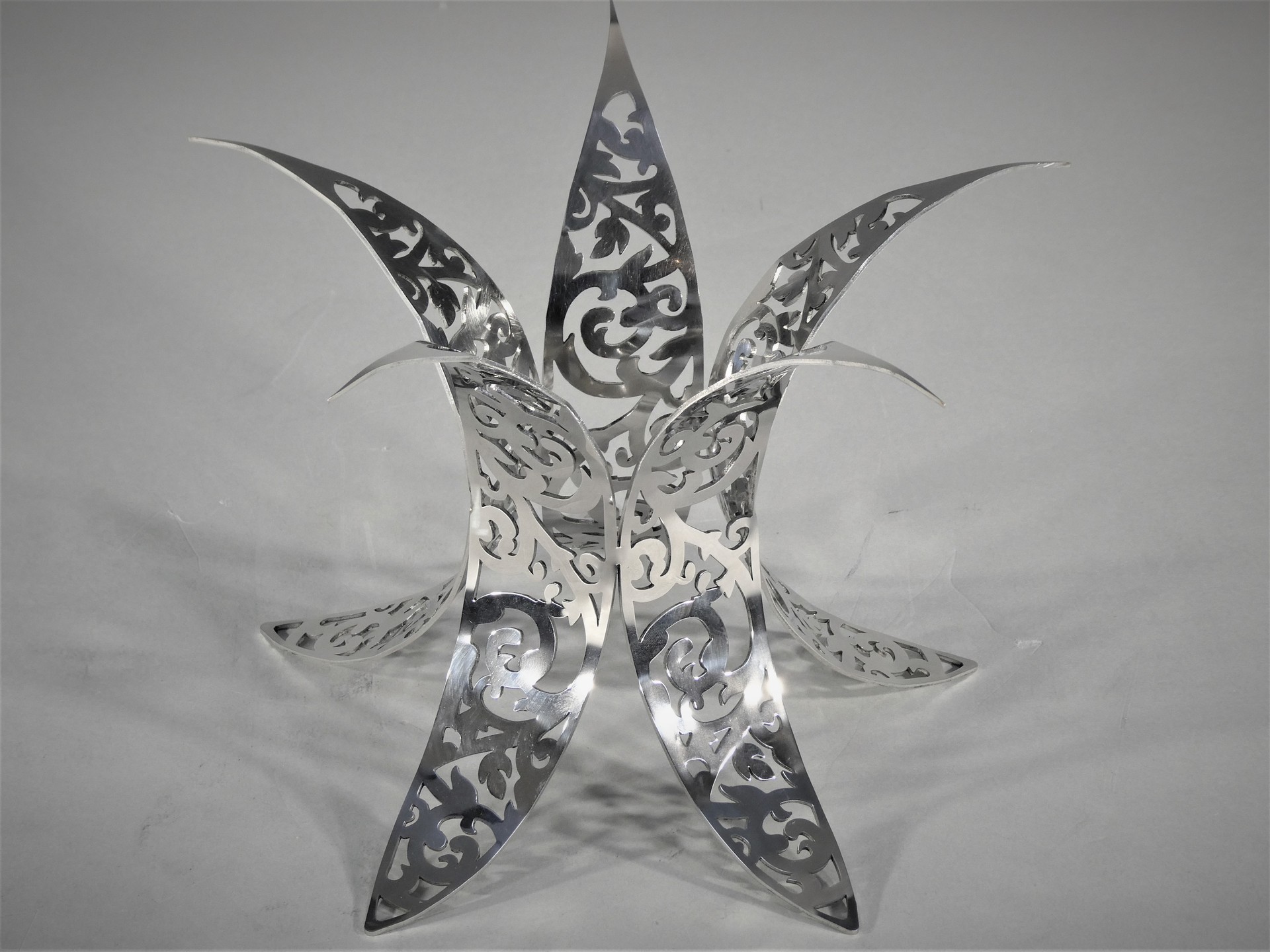

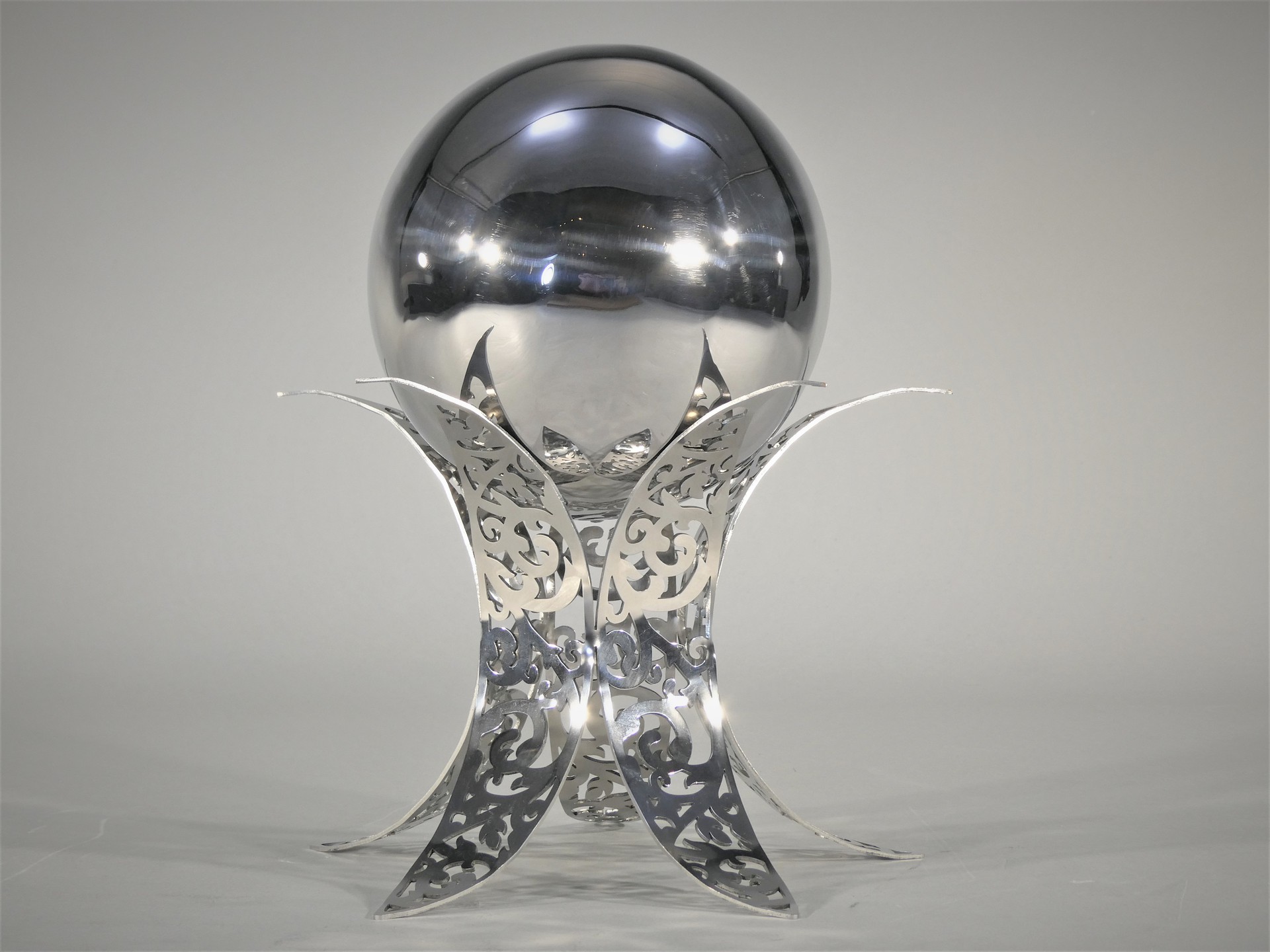

18-faceted sphere (Shining GeoBall)

DAIEI Co., Ltd. (Ishikawa, Japan)

  • ・Size: W150 x D150 x H150 mm

  • ・Accuracy: ± 5.0 mm

  • ・Programming time: 80 min

  • ・Processing time: 1440 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.5 mm

  • ・Type: Original work

Process

  • Planning

  • Unfolding

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Welding

  • Surface Finishing

Strengths

今回の作品は、一から自分たちで行うものづくりへの挑戦として製作したものです。身近なビーチボールから着想を得て、舟形多円錐図法を用いた球体作成にこだわり、18面で構成されています。隙間が生じないようにするため、5mm間隔で寸法を計算し、面ごとの位置合わせには細心の注意を払いました。
また、溶接時の膨らみを防ぐ工夫として、内部に丸棒を貫通させました。このことにより膨らみ防止の効果だけでなく、研磨機への装着が容易になり、研磨作業をスムーズに進めることができました。
2B材を使い、研磨機で#1000程度まで磨き、その後は丸棒を切断し手作業で#10000程度まで、研磨だけで20時間以上をかけて丁寧に磨き上げています。
試作1～3回目では12面体で製作を試みましたが、各面の平面部分が大きく、球体に近づけることが難しかったため、18面体で再設計し、4回目で完成させることができました。
