37th Precision Sheet Metal Technology Fair

Welding fabrication (23 entries)

360° Viewer

Welding309

Technical Award

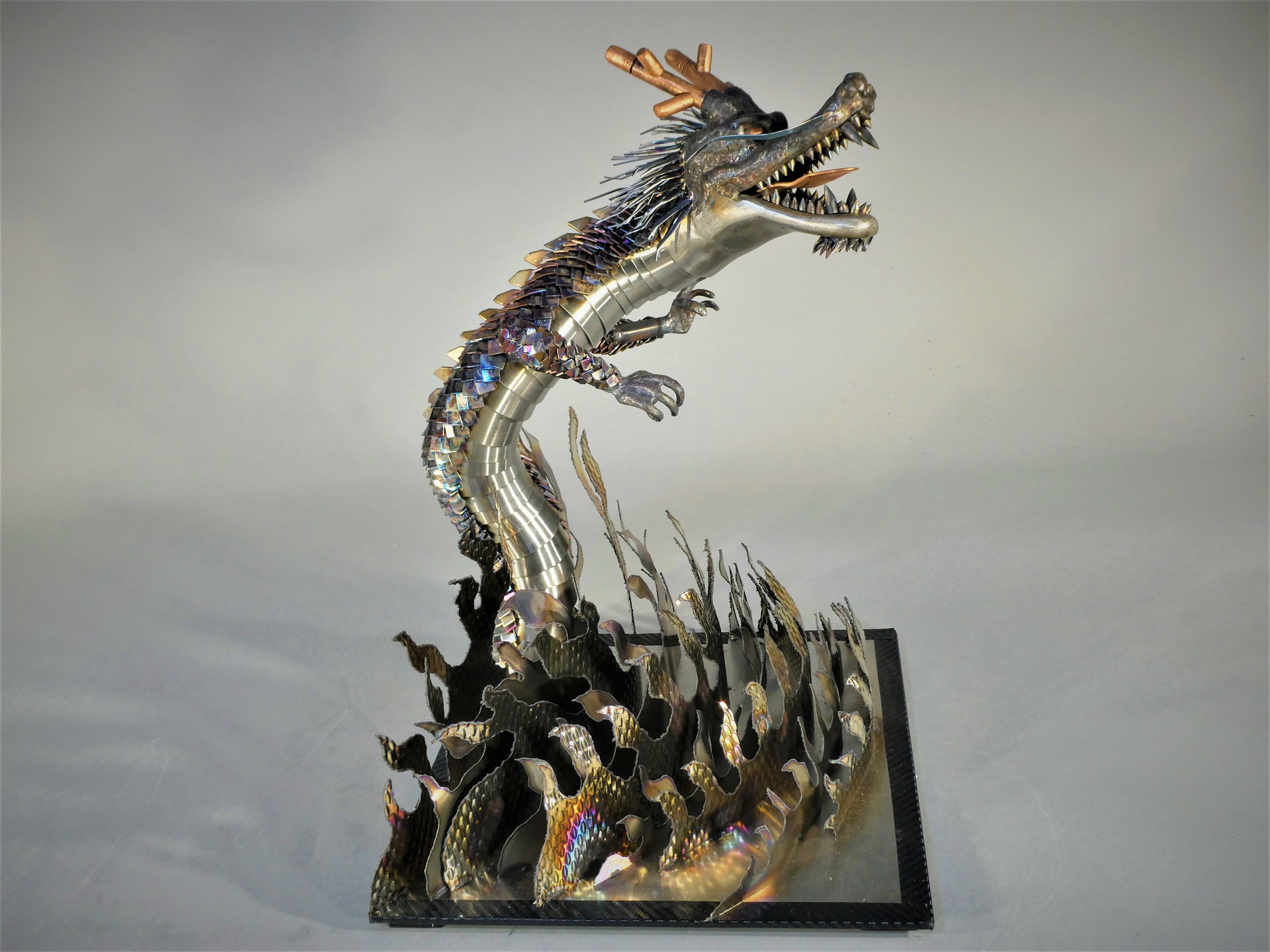

Flame Steel Dragon

Tsugawa Ninohe Factry Co., Ltd. (Iwate, Japan)

  • ・Size: W300 x D300 x H440 mm

  • ・Accuracy: ± - mm

  • ・Programming time: 600 min

  • ・Processing time: 9600 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.6～1.5 mm

  • ・Type: Original work

Strengths

【図面なし、データなし で製作】

端材を使用して製作したハンドメイド品。

材料はステンレスで304-2B、304-HL、430-2Bなど６種類を使用しています。

ステンレスを使用した理由は溶接性が良い事と溶接で焼けた色そのものを各パーツの色にして製作したいと考えステンレスを使用しました。

タテガミやヒゲは材料梱包に使用されているバンドを使用して、塗装などの着色はしないで製作しています。

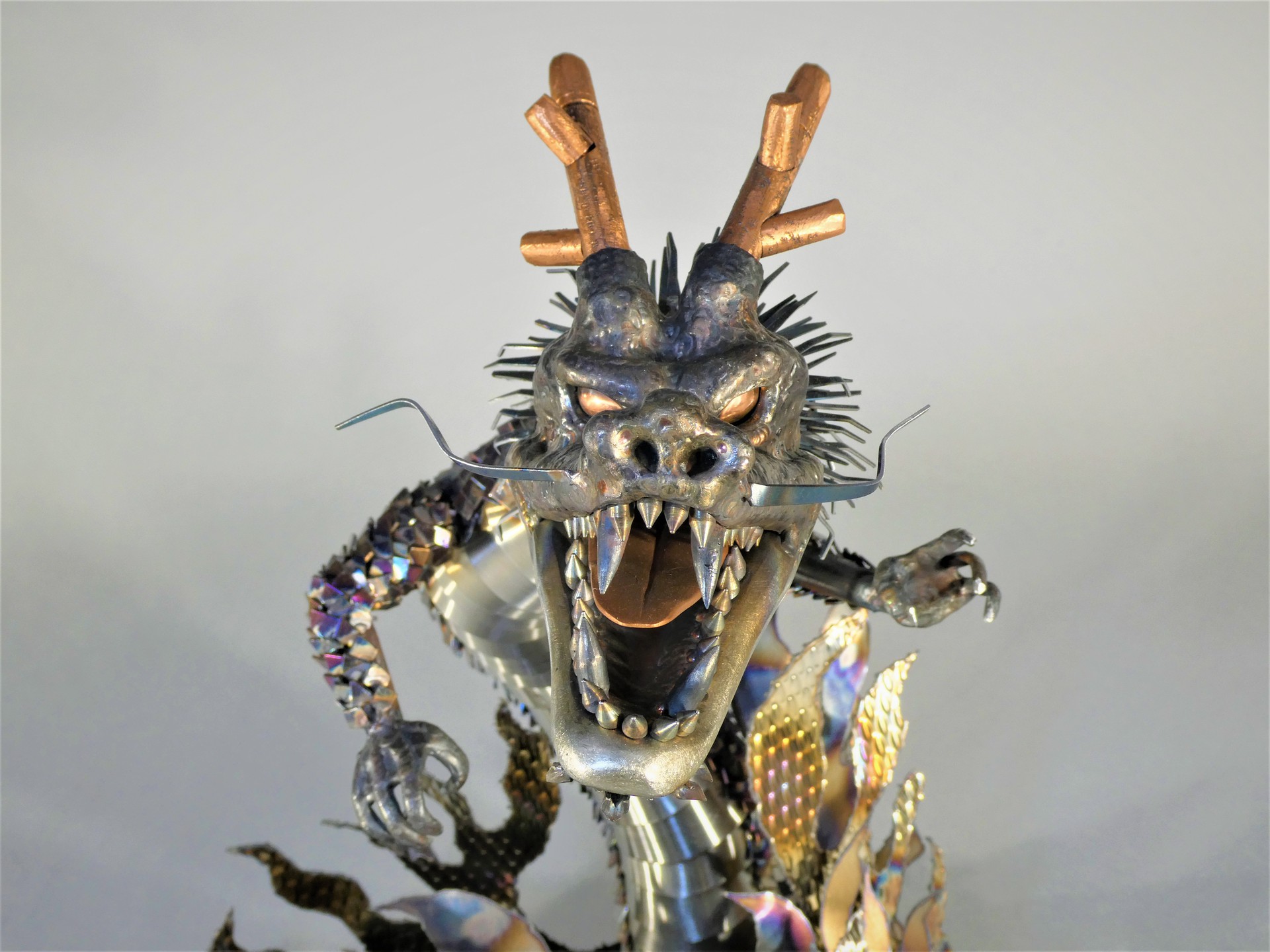

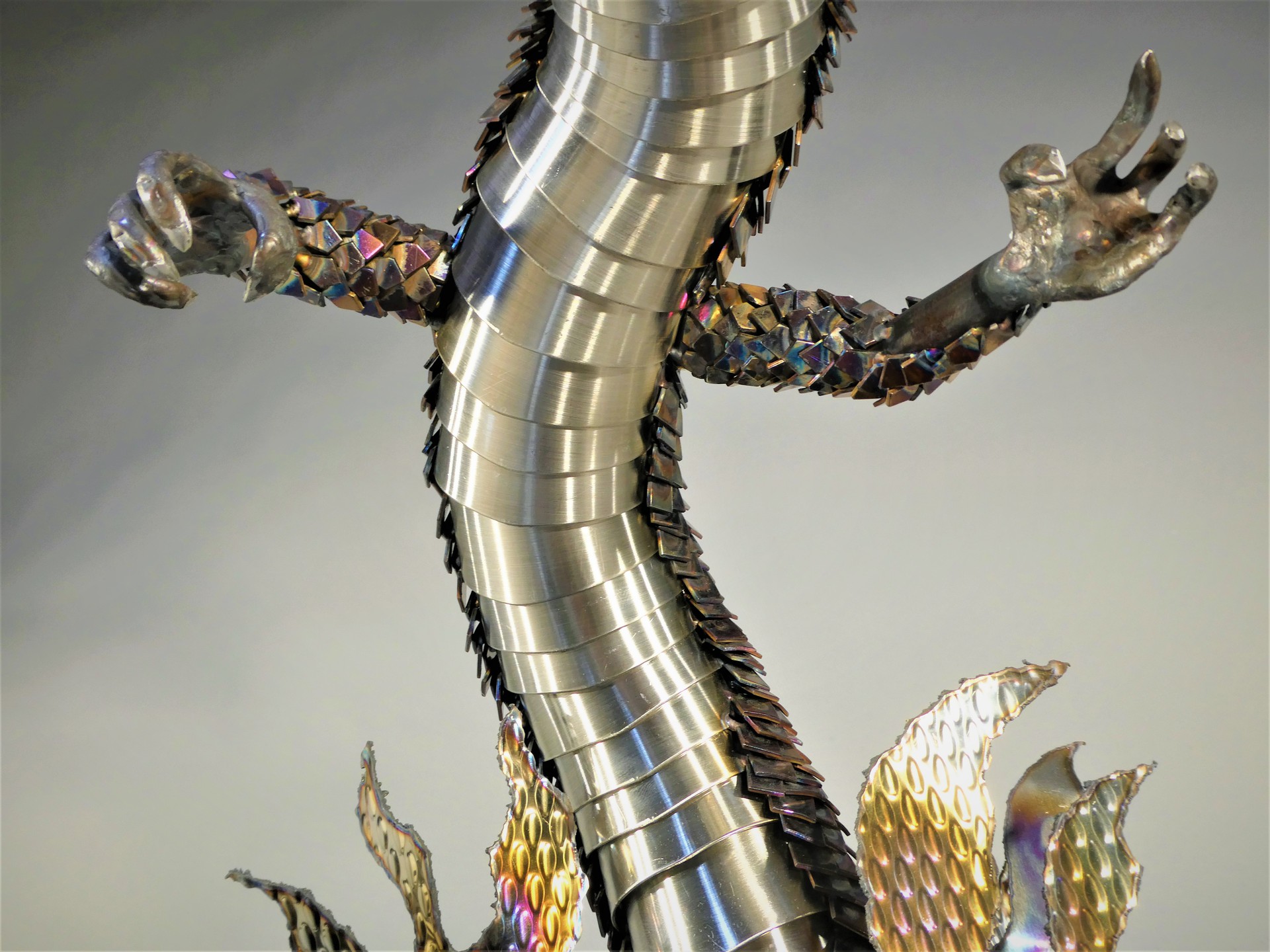

頭や手は板金でベースを作り溶接で肉盛りをして成形とゴツゴツした肌を表しました。

目、舌、ツノは銅を使用して全体との色を変える事でポイントとしております。

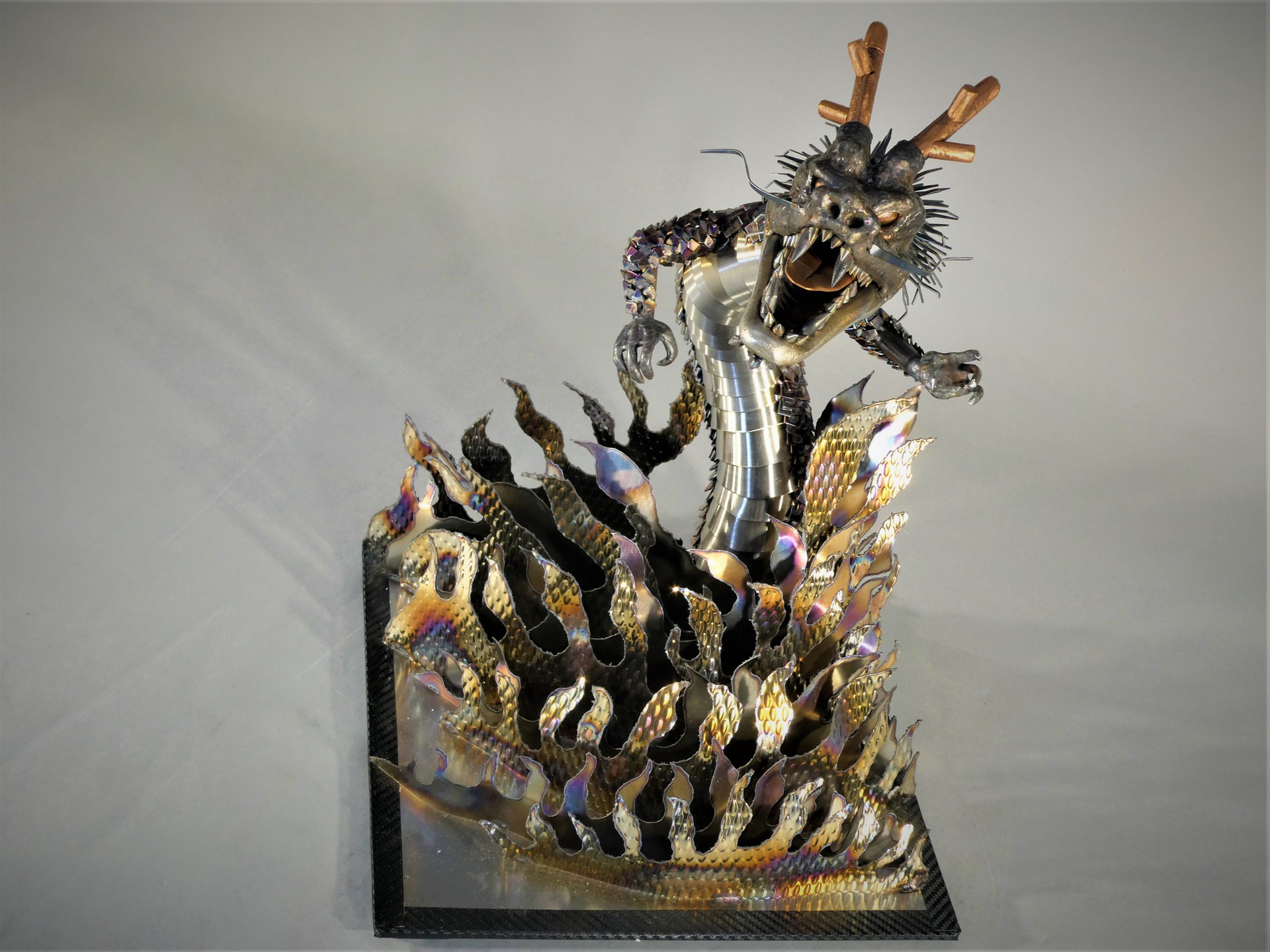

土台の炎は敢えてレーザカットは使用せず溶断にして端面のいびつな部分で炎の揺れを表し、2種類の材料を同じ形で切り出して2枚を並べる事で陰影を表現してみました。
