37th Precision Sheet Metal Technology Fair

Welding fabrication (23 entries)

360° Viewer

Welding305

Technical Award

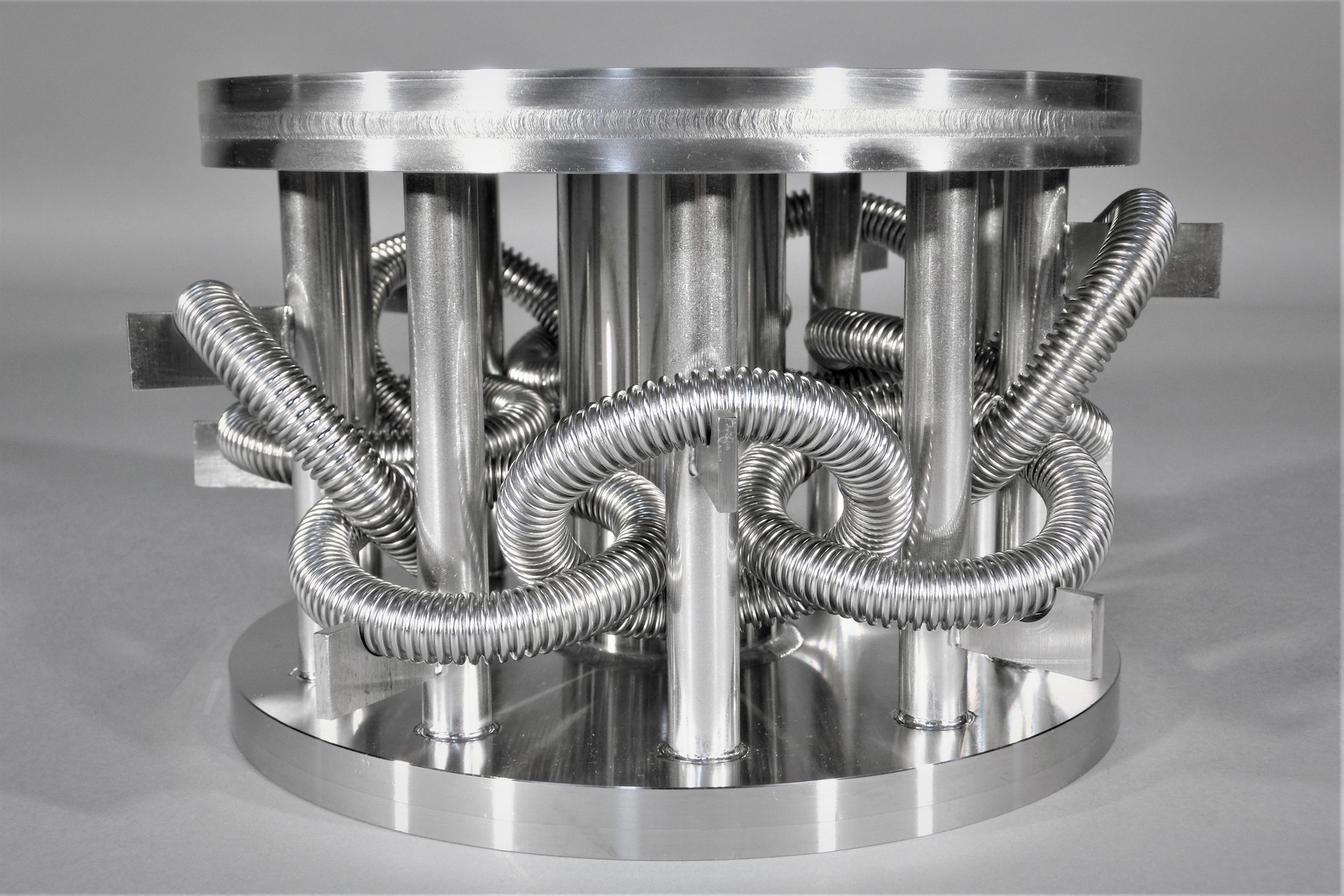

The piller of Vesta

株式会社　テクノフレックス (Kumamoto, Japan)

  • ・Size: W221 x D221 x H130 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 210 min

  • ・Processing time: 240 min/quantity

  • ・Quantity: 2

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.15 mm

  • ・Type: Original work

Process

  • Planning

  • Bending

  • Welding

  • Forming

  • Assembly

  • Welding

  • Laser Welding

  • Surface Finishing

Strengths

板厚0.15mmの板を円筒状に成形して長手方向をプラズマ溶接した板金のフレキホースを採用しています。

フレキ溶接する際には電流10Aで接合しています。

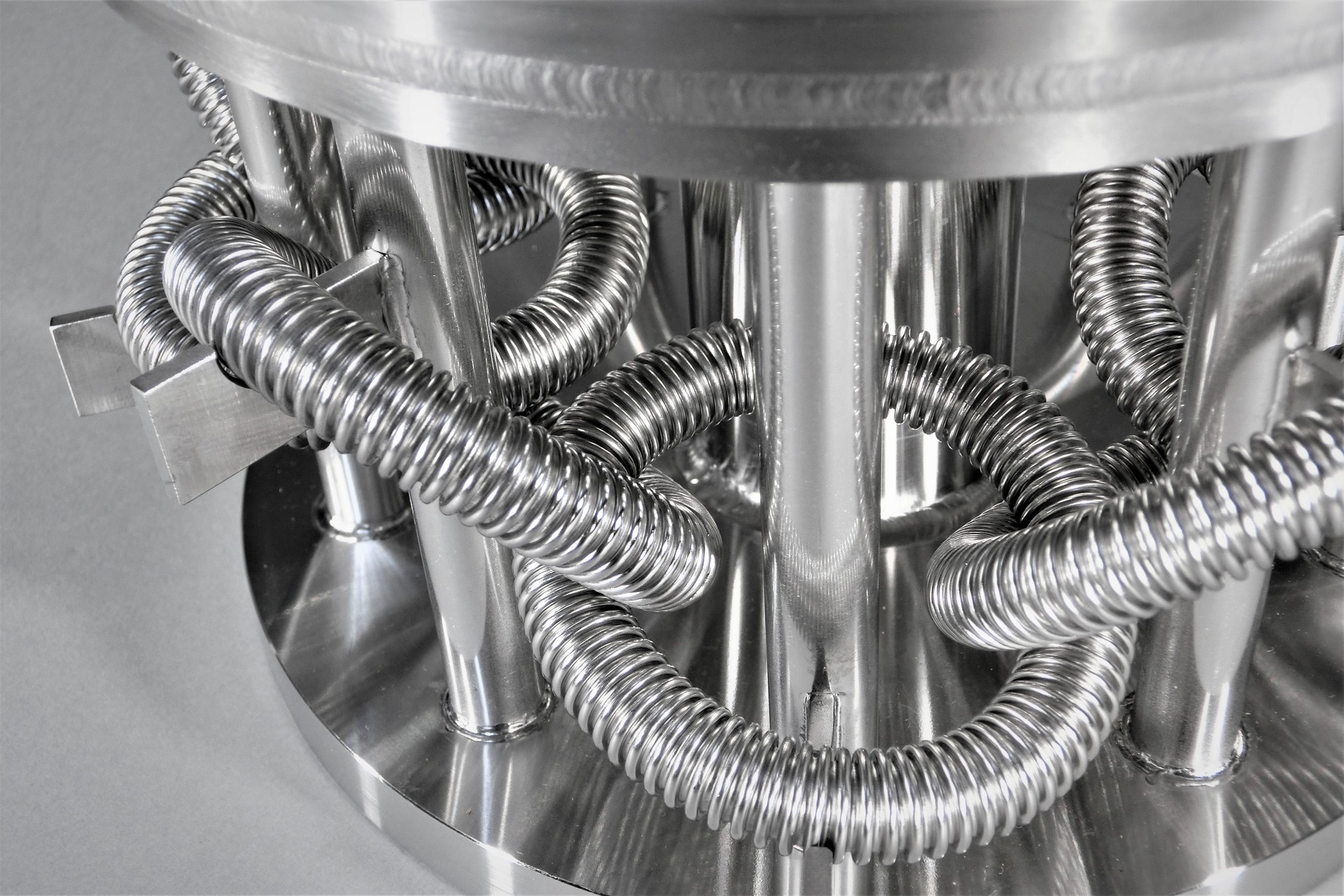

接合したフレキを電流4Aで破けと歪の無いように一つ一つ繋ぎ合わせチェーンを成形しました。

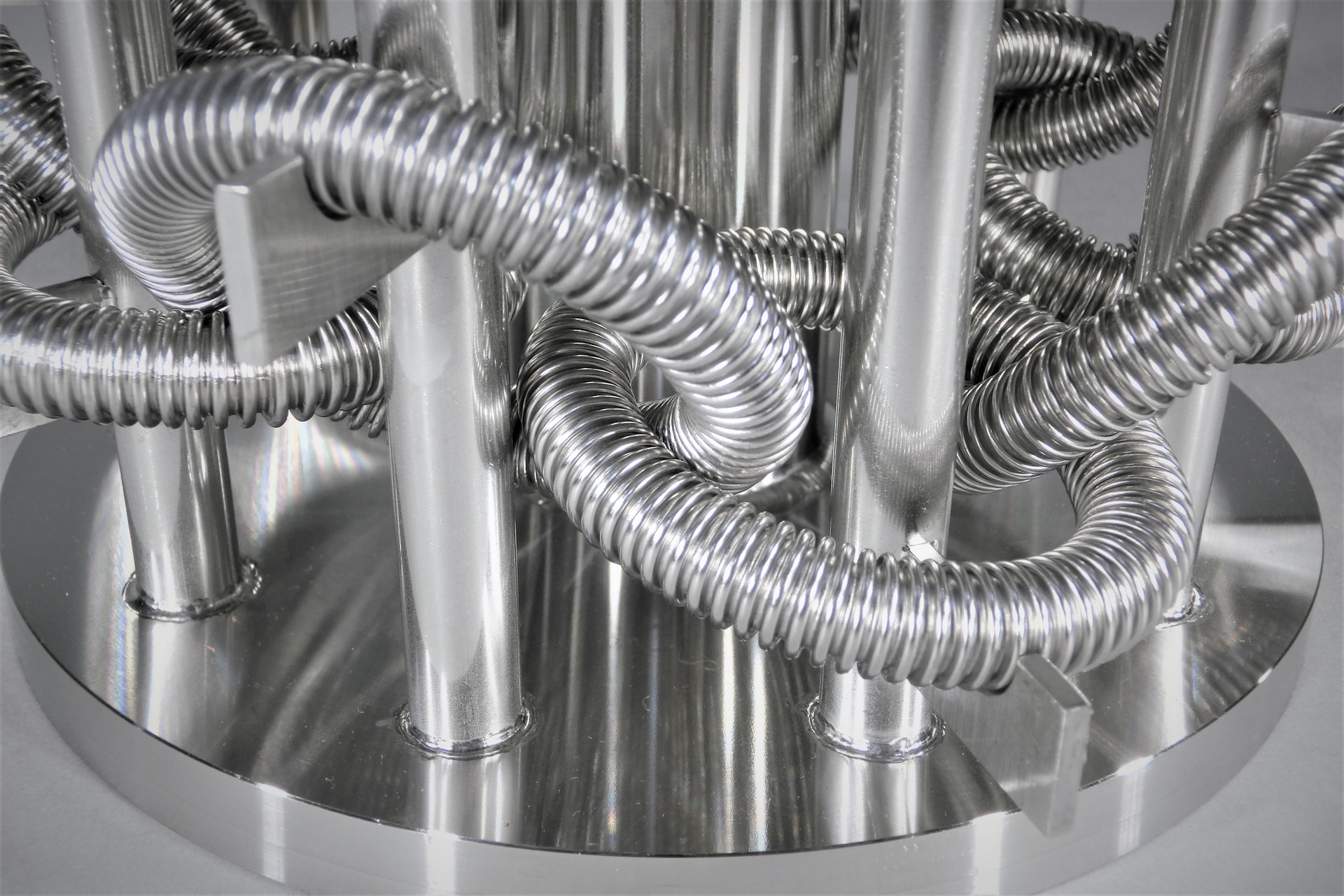

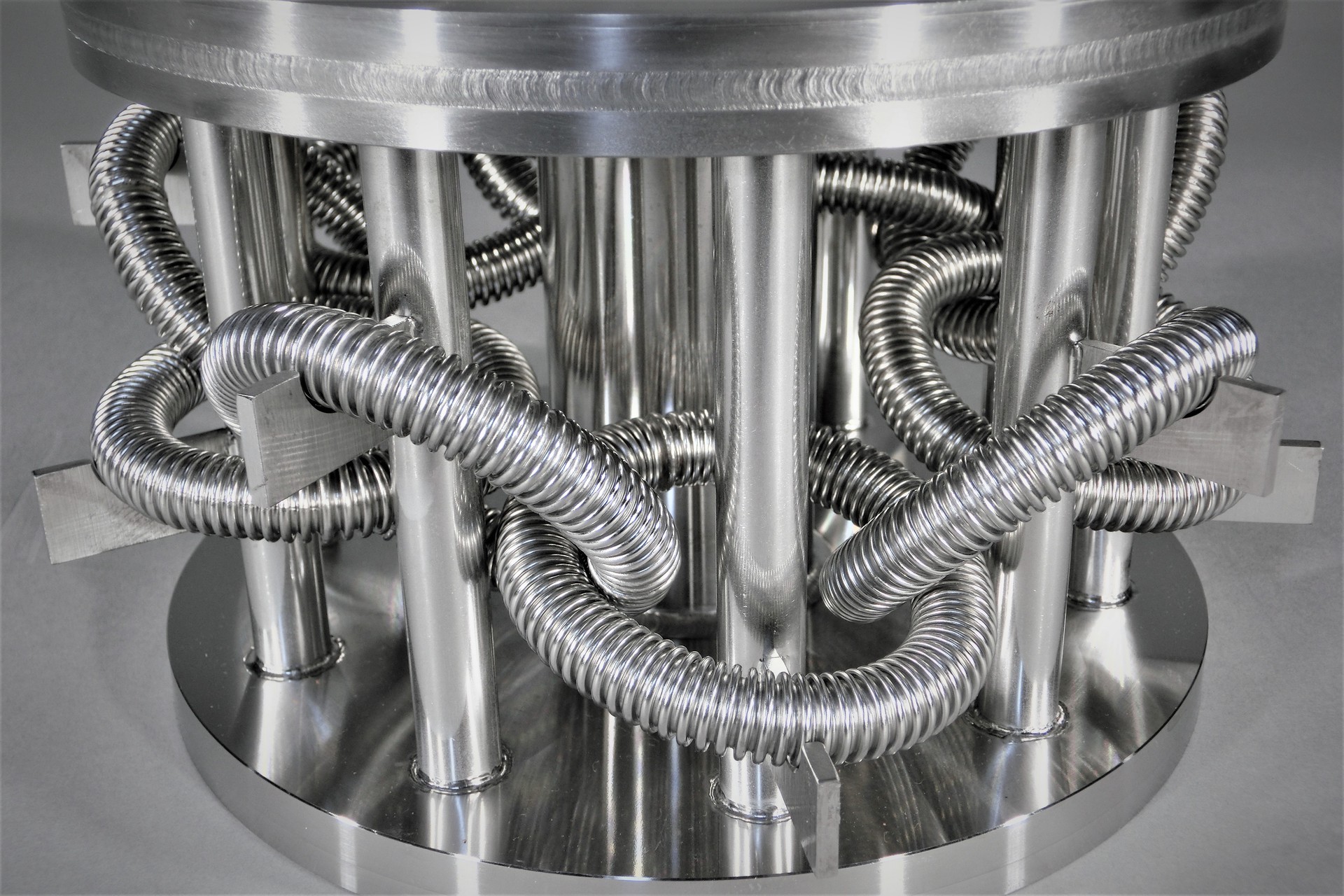

フレキチェーンを閉じ込めるため、12.7のパイプを差し込み穴加工したフランジに差しフレキを入れて上から12.7段付きのフランジを溶接しました。

先に差し込み穴の方から溶接してしまうと歪が発生し、上の段付きフランジの穴位置が合わなくなるため、パイプは上のフランジが乗った状態で全て手溶接しています。

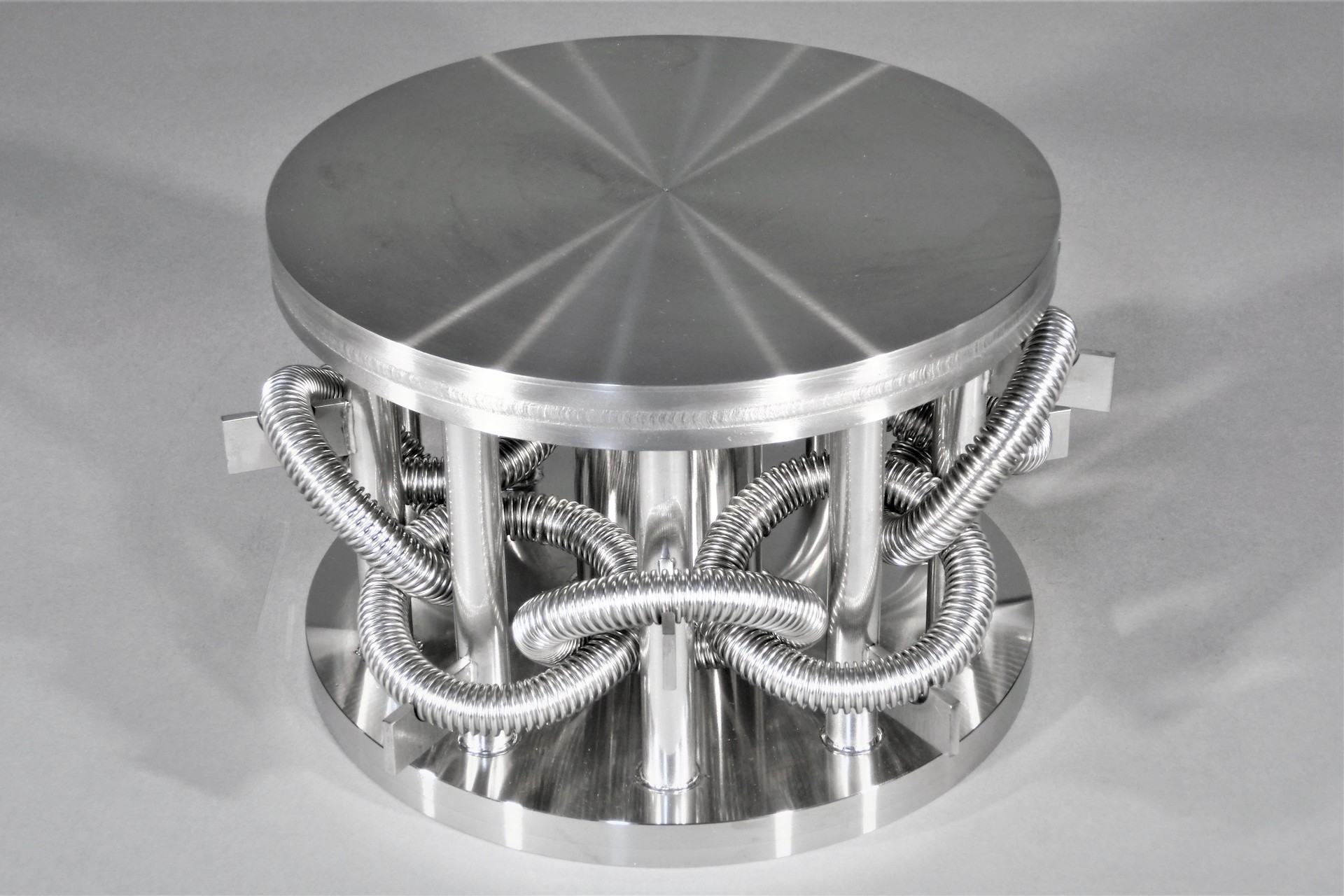

最後にフランジの蓋の部分は厚みがある為早く溶け込み美しいビード・幅も出せるレーザー溶接を採用しました。

また、板金成形加工品と旋盤加工品を組み合わせることによって、美しい造形作品に仕上げることができました。
