37th Precision Sheet Metal Technology Fair

Welding fabrication (23 entries)

360° Viewer

Welding301

Technical Encouragement Award

Tablet Shoots

HIRA-tec inc (Toyama, Japan)

  • ・Size: W150 x D200 x H300 mm

  • ・Accuracy: ± 1.0 mm

  • ・Programming time: 60 min

  • ・Processing time: 900 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • Programming

  • Laser-Cutting

  • Bending

  • Welding

  • Surface Finishing

Strengths

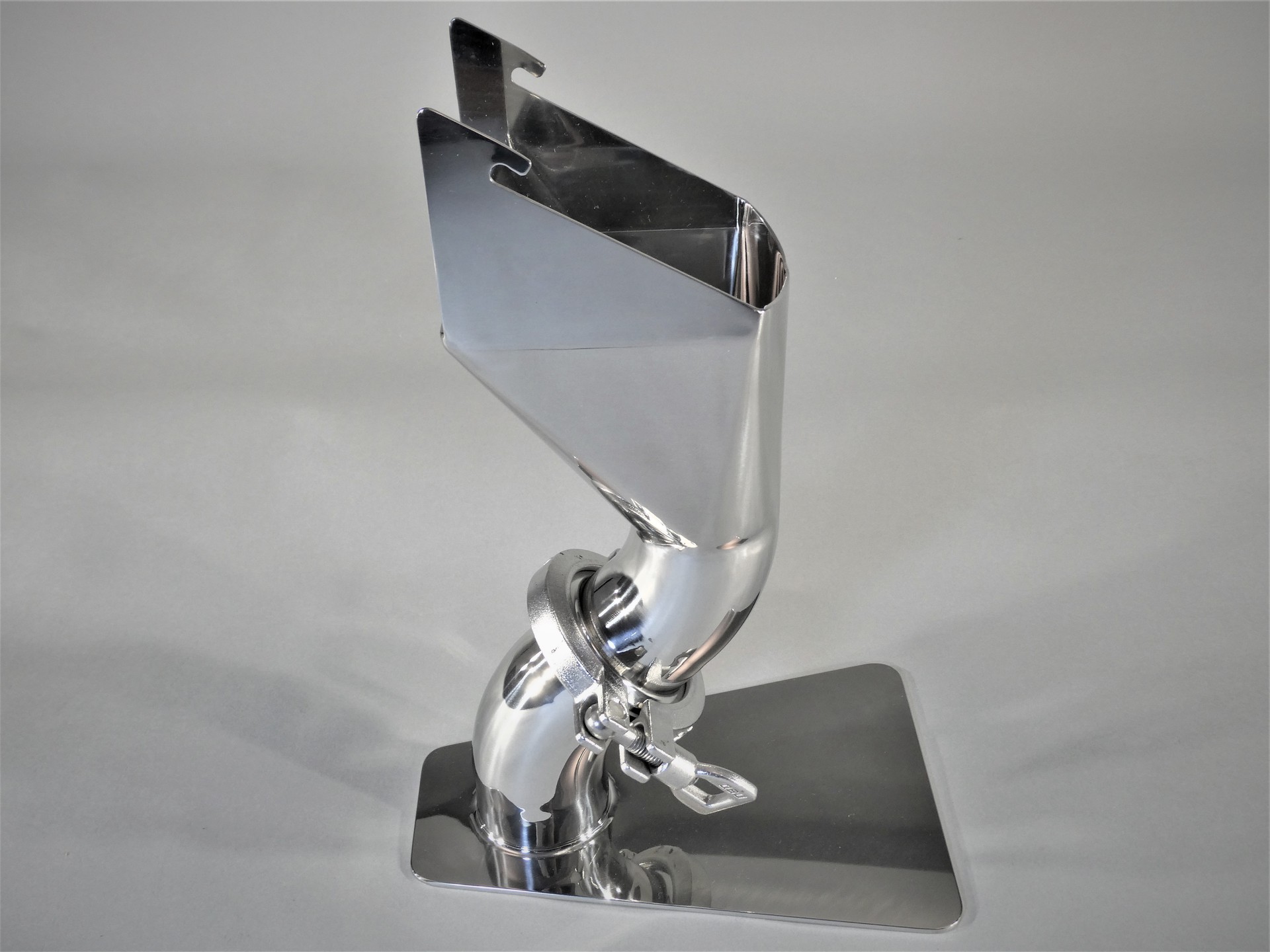

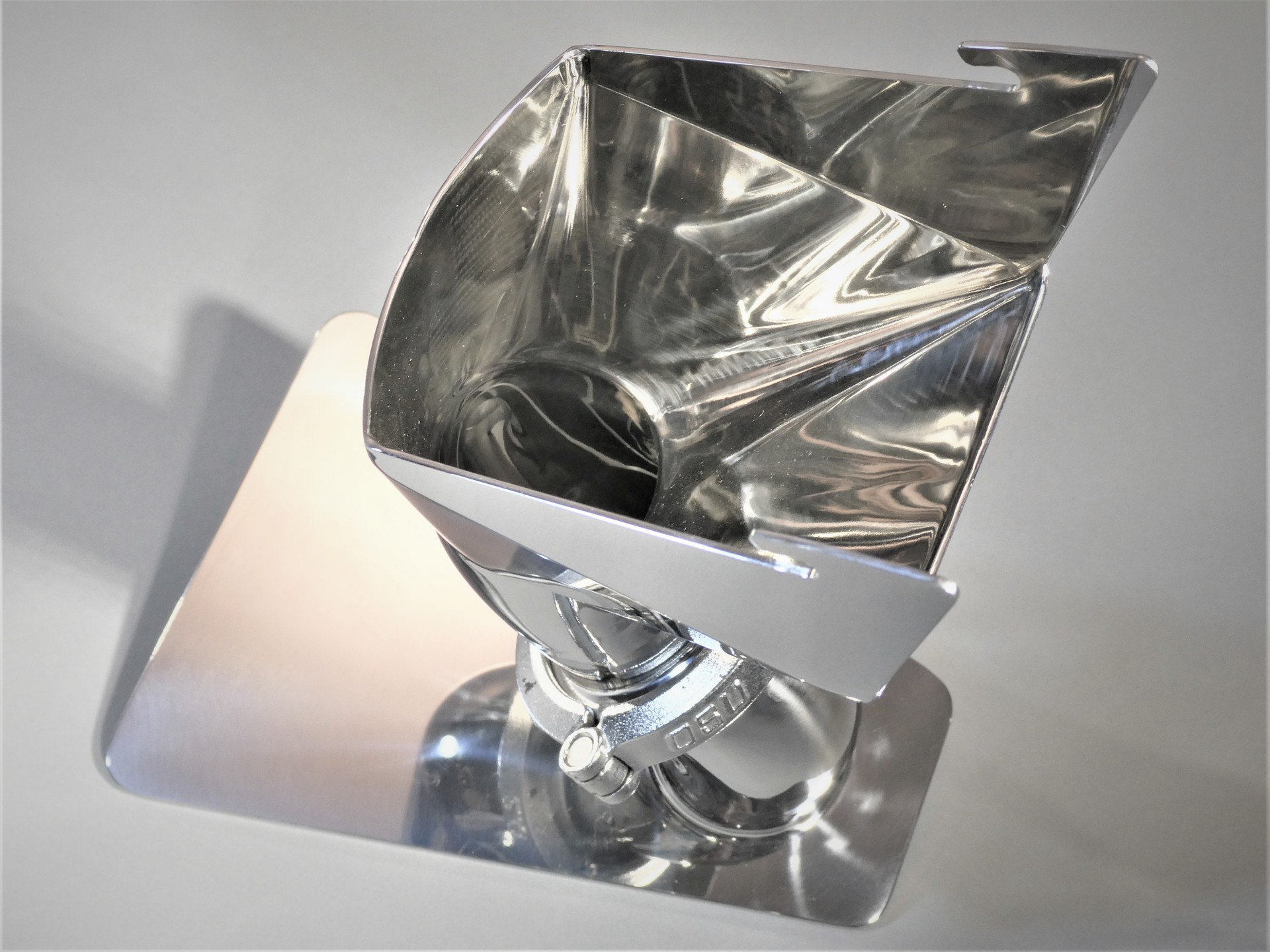

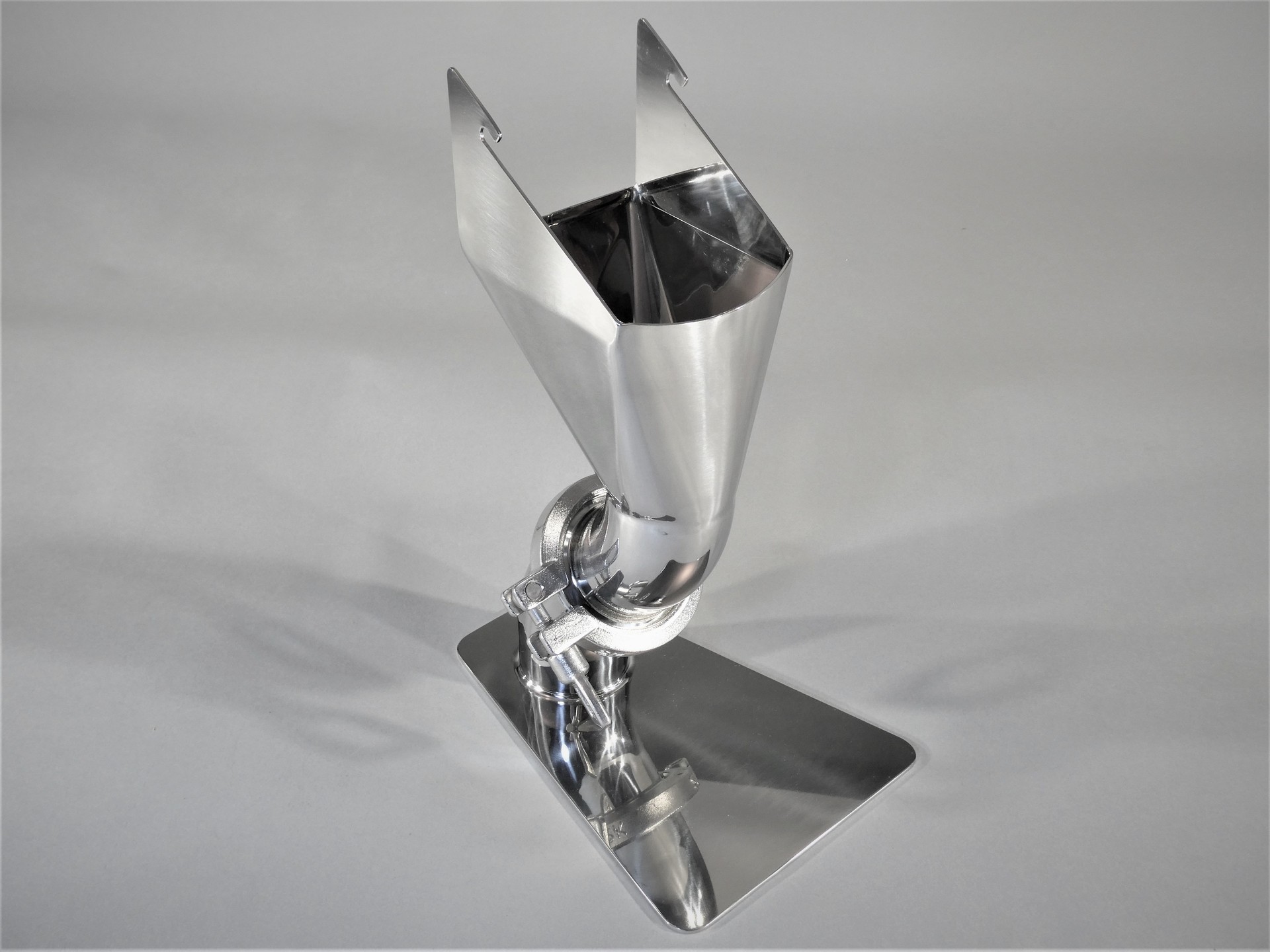

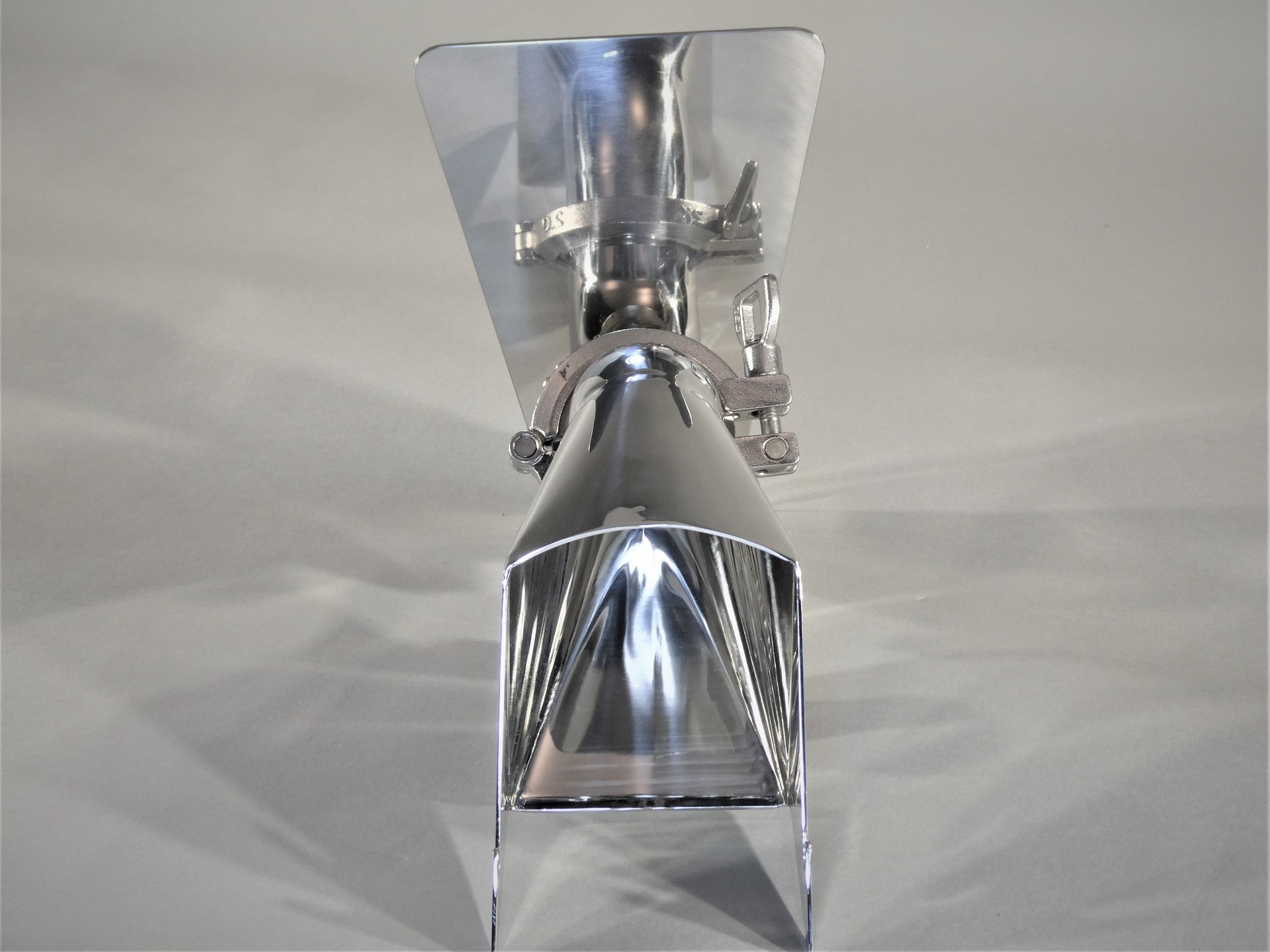

薬品の錠剤を搬送する一部であり、錠剤が破損しないようにR形状を用いて設計されています。

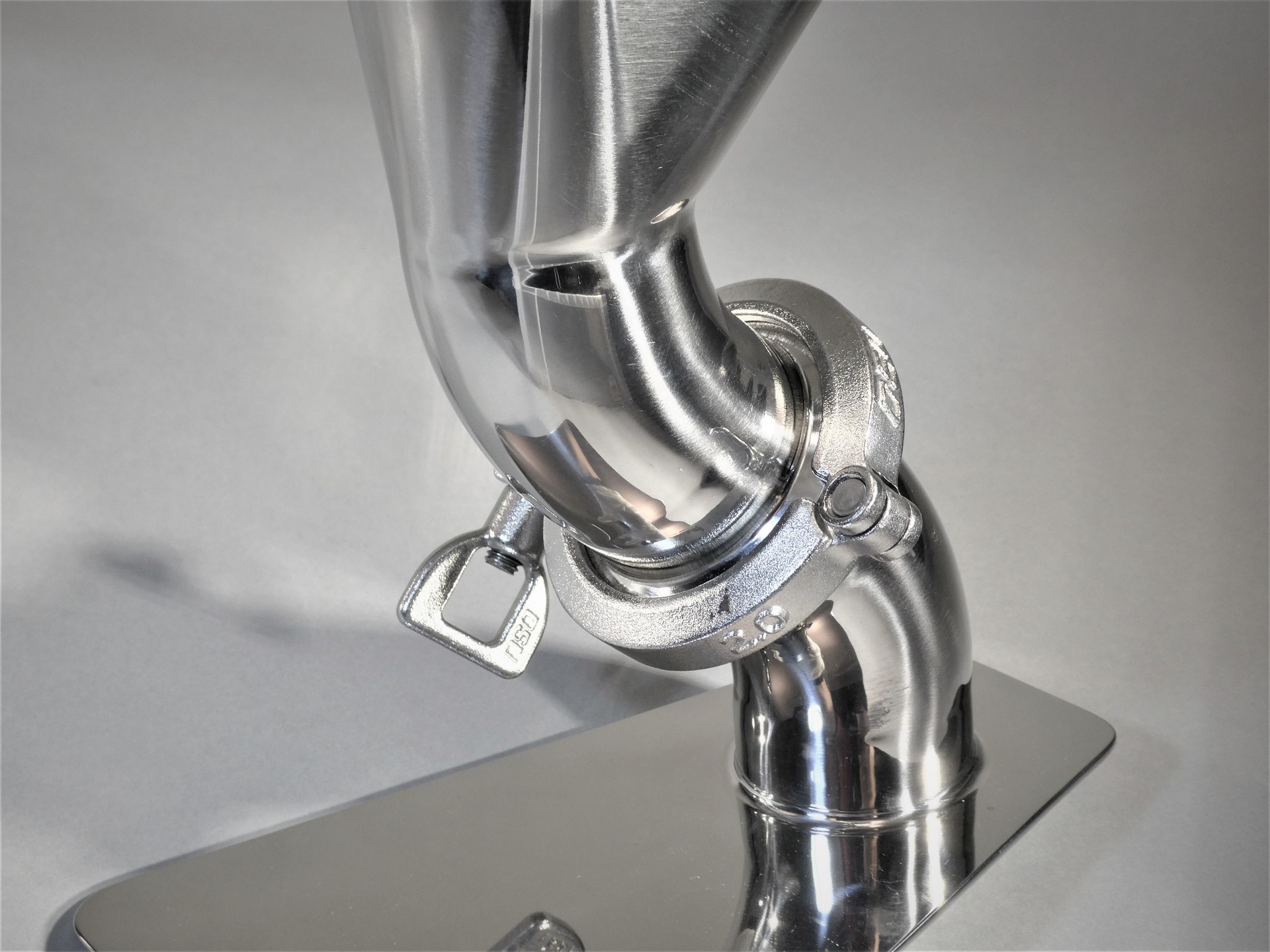

この形状をカタチにするため3DCADを用いて展開し、2分割のものを溶接にて接合し、いかにスムーズに錠剤を流すかというところがポイントとなります。

曲げ技術がなければ形にできず、溶接技術がなくてはきれいな仕上がりにならず、バフ技術がなくてもきれいには仕上がりません。

この製品は、曲げ技術と溶接技術とバフ研磨技術がうまく融合できてこそ出来上がる製品です。
