37th Precision Sheet Metal Technology Fair

Student's fabrication (16 entries)

360° Viewer

Students516

Encouragement Award

Pocket Accessory

栃木県立県央産業技術専門校 (Tochigi, Japan)

  • ・Size: W50 x D5 x H70 mm

  • ・Accuracy: ± 0.2 mm

  • ・Programming time: 180 min

  • ・Processing time: 5 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • Planning

  • 2D/3D Design

  • CAD/CAM

  • Programming

  • Laser-Cutting

  • Bending

Strengths

ポケットアクセサリーという世間的には認知が低いものであったが、祝いの席などのポケットチーフの代わりやカジュアルな場面でも身に付ける事ができ、非常に良いものができた。
軽量ヘミングＩ金型だけで製作可能なので金型交換する必要がない。ヘミング加工を少し練習した者であれば簡単に作れるのも魅力である。
製品の前面は好きなデザインにすることができ、オリジナルのものが作れるのは、ものづくりが好きな人にとっては嬉しいポイントである。

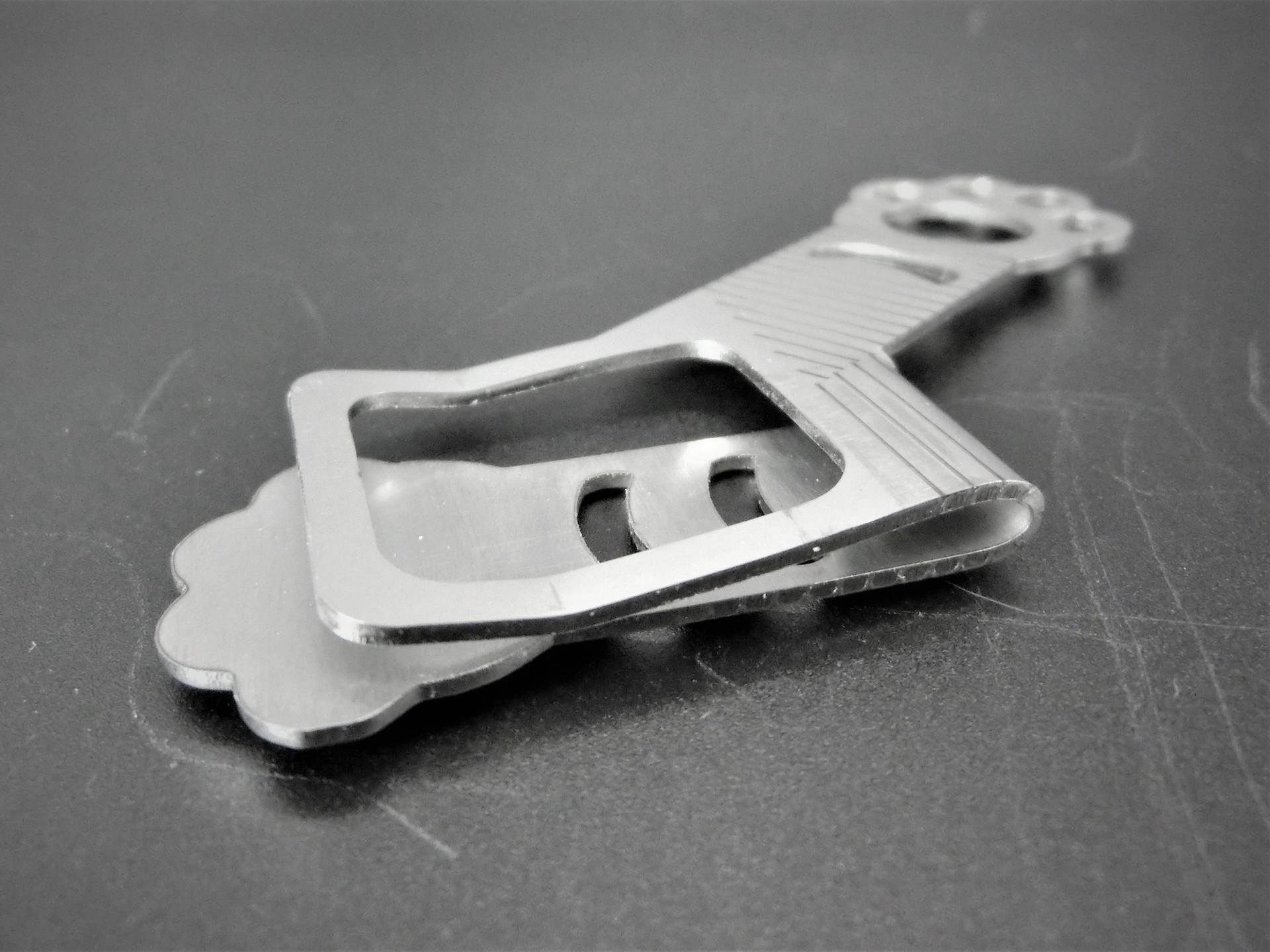

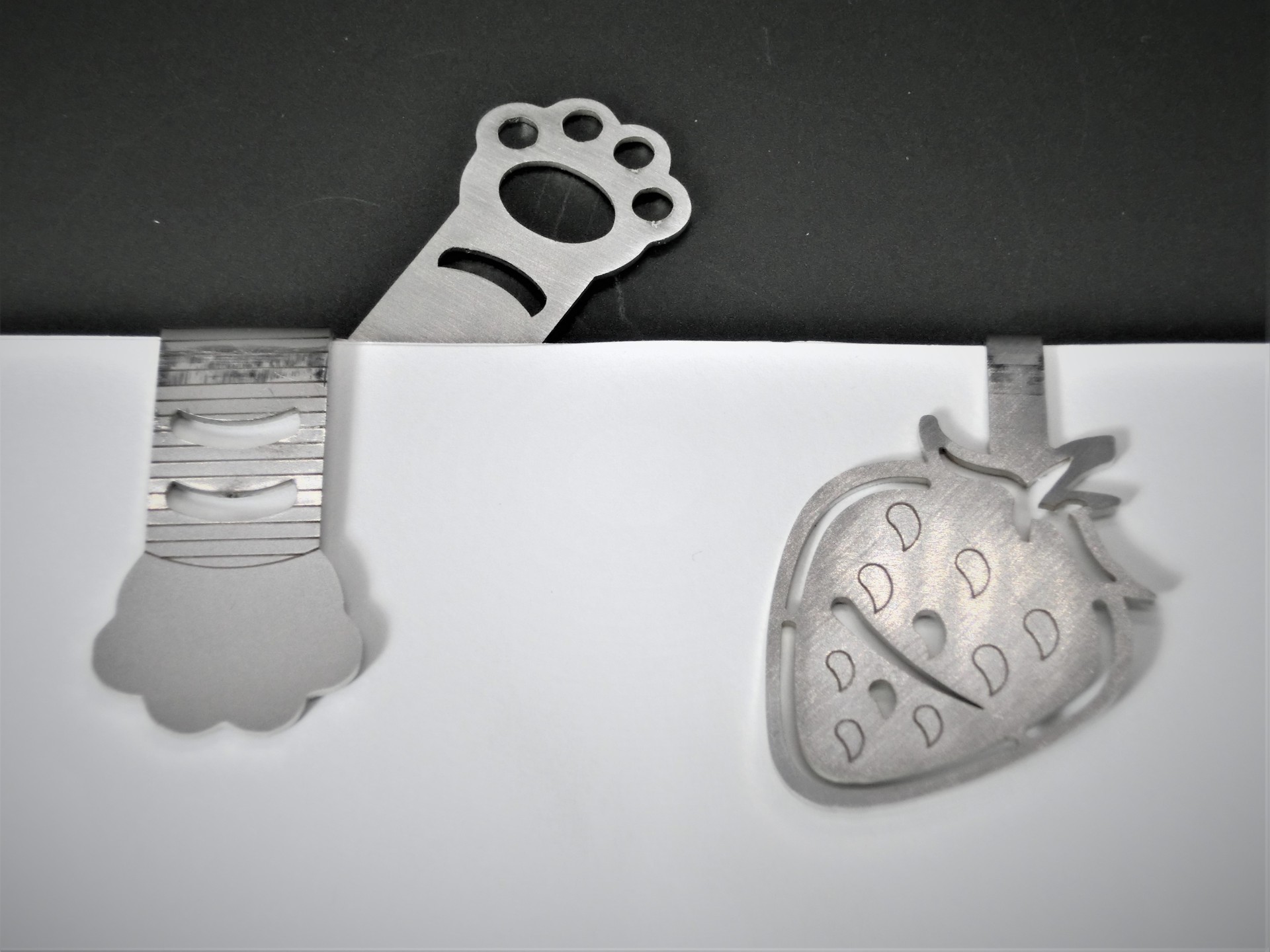

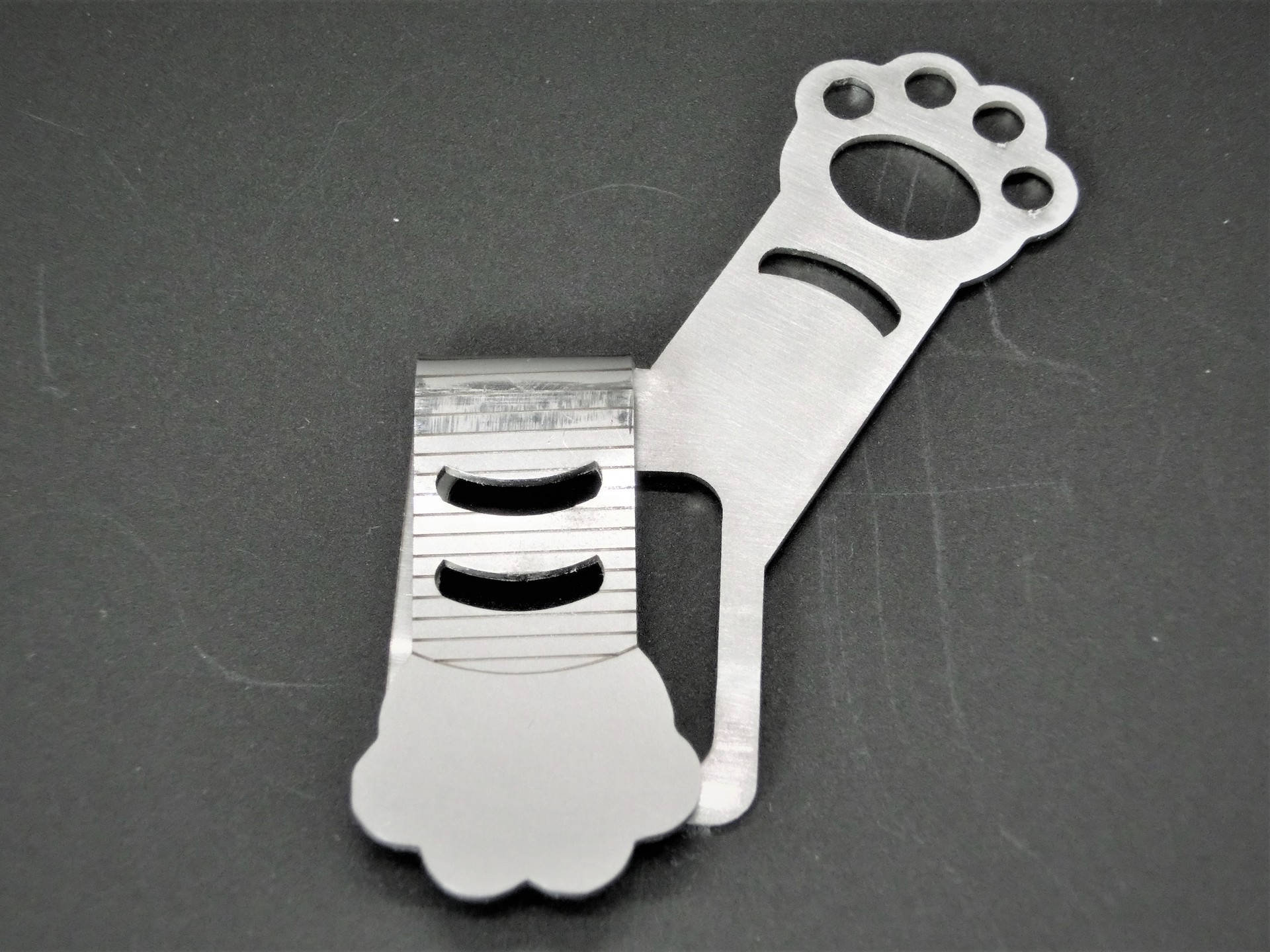

猫の手モチーフのものは、装着した際に右前脚が手をこまねいている兼クリップの役割を、左前脚が手を振っているようにし、動きがあるデザインとなった。

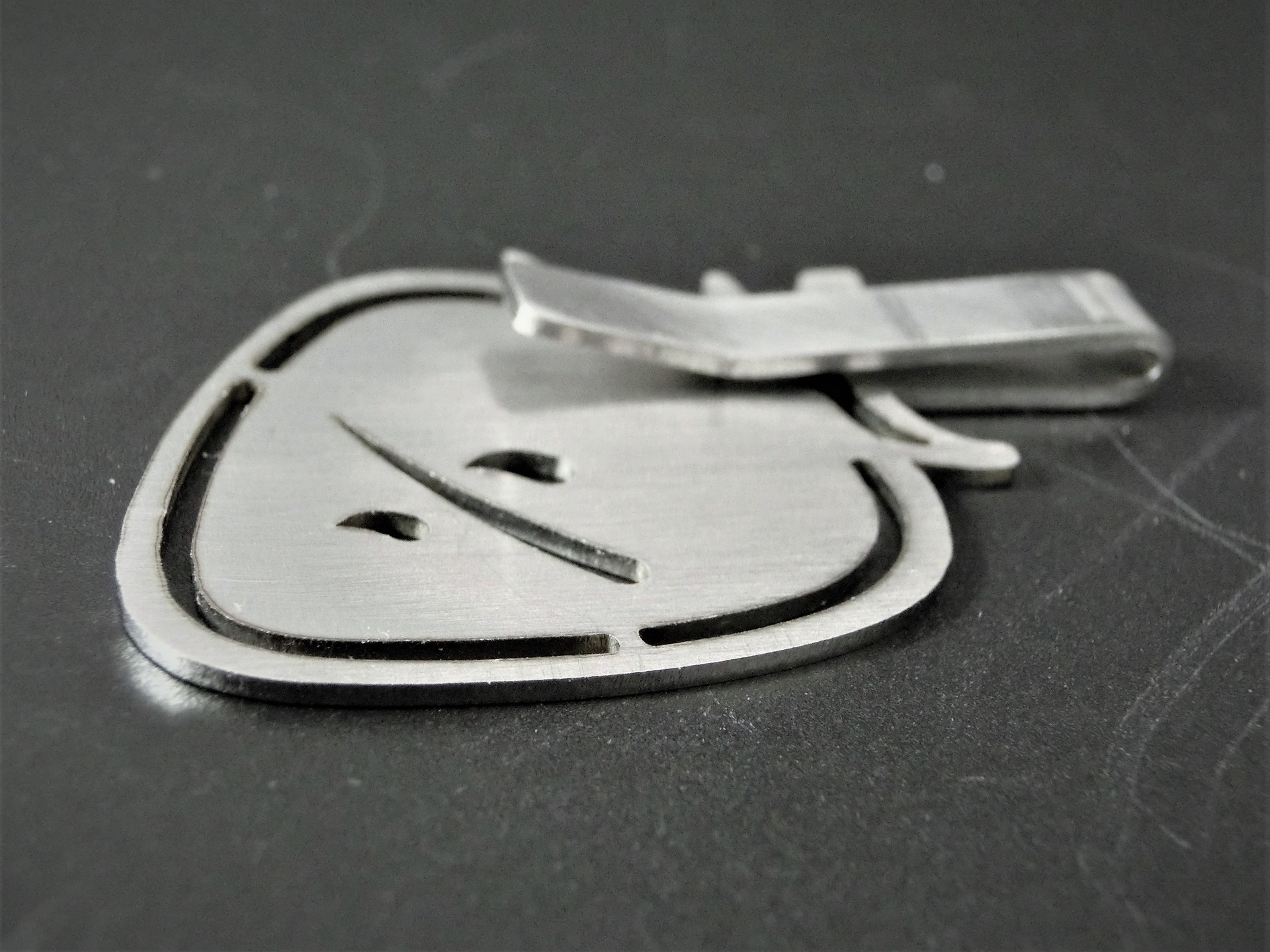

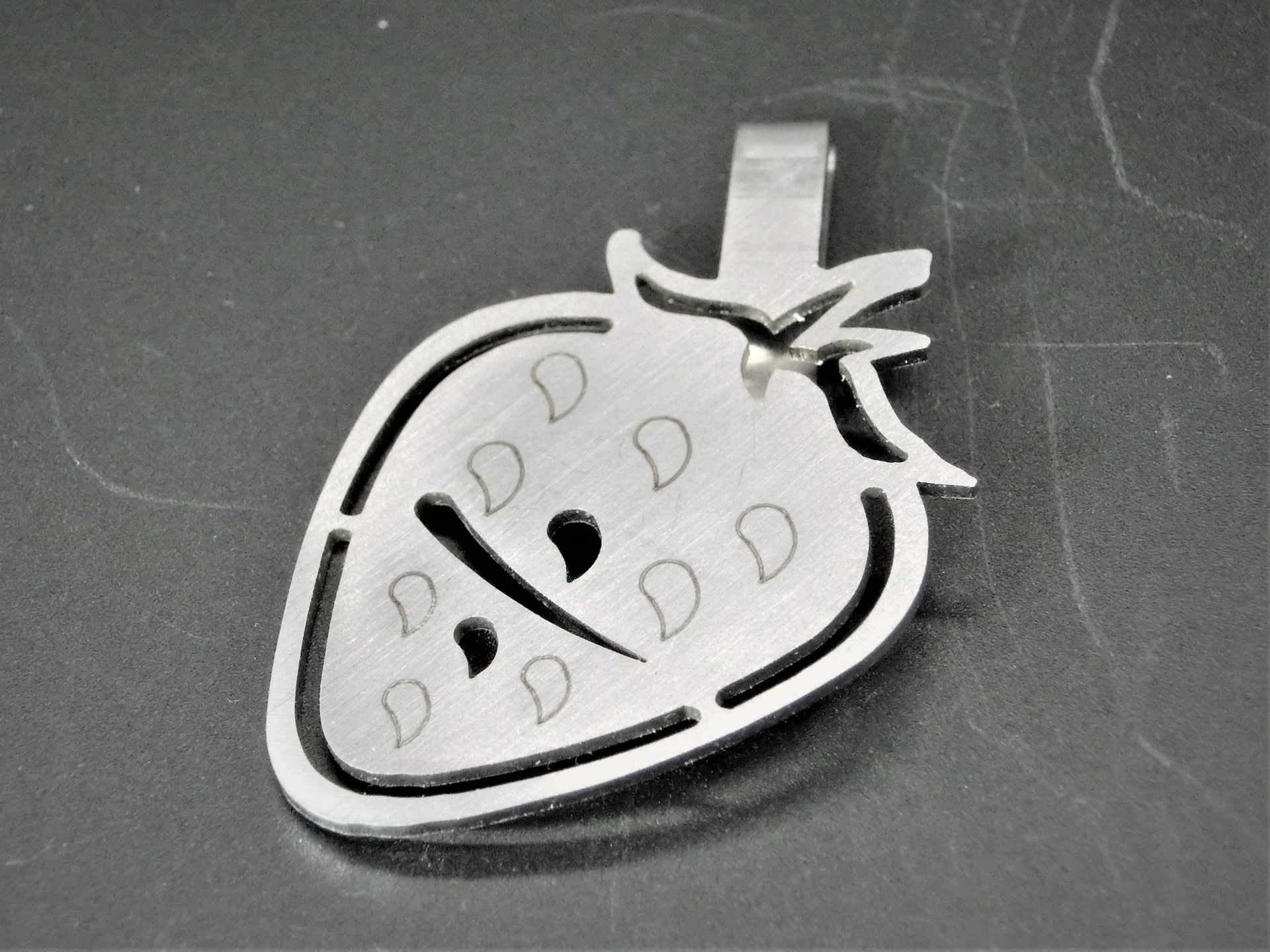

苺モチーフのものは、果実に漢字の「苺」を隠しており、見ていて楽しいデザインとなった。

  • Reasons for choosing the theme: 身に付けられるものをテーマに、学生たちがディスカッションを重ね、胸ポケットに使うアクセサリーを製作することにした。

  • Reasons for choosing the material: 材料の弾性や腐食を考慮してステンレスを使用した。

  • Most important points: 背面のクリップの幅に重点を置いた。使用した時にポケット内で邪魔にならないようなスマートな幅を目指した。

  • Most difficult points: クリップの角度を曲げすぎるとスプリングが強く出てしまい、装着の際に上手く布地を挟めなかったり引っかかってほつれたりした。

  • What I noticed when actually processed it from the drawing: ヘミング金型の曲げ傷がを考慮し、前面のデザイン部分に被らないように10ｍｍほど余裕を持たせた。
