37th Precision Sheet Metal Technology Fair

Student's fabrication (16 entries)

360° Viewer

Students508

Encouragement Award

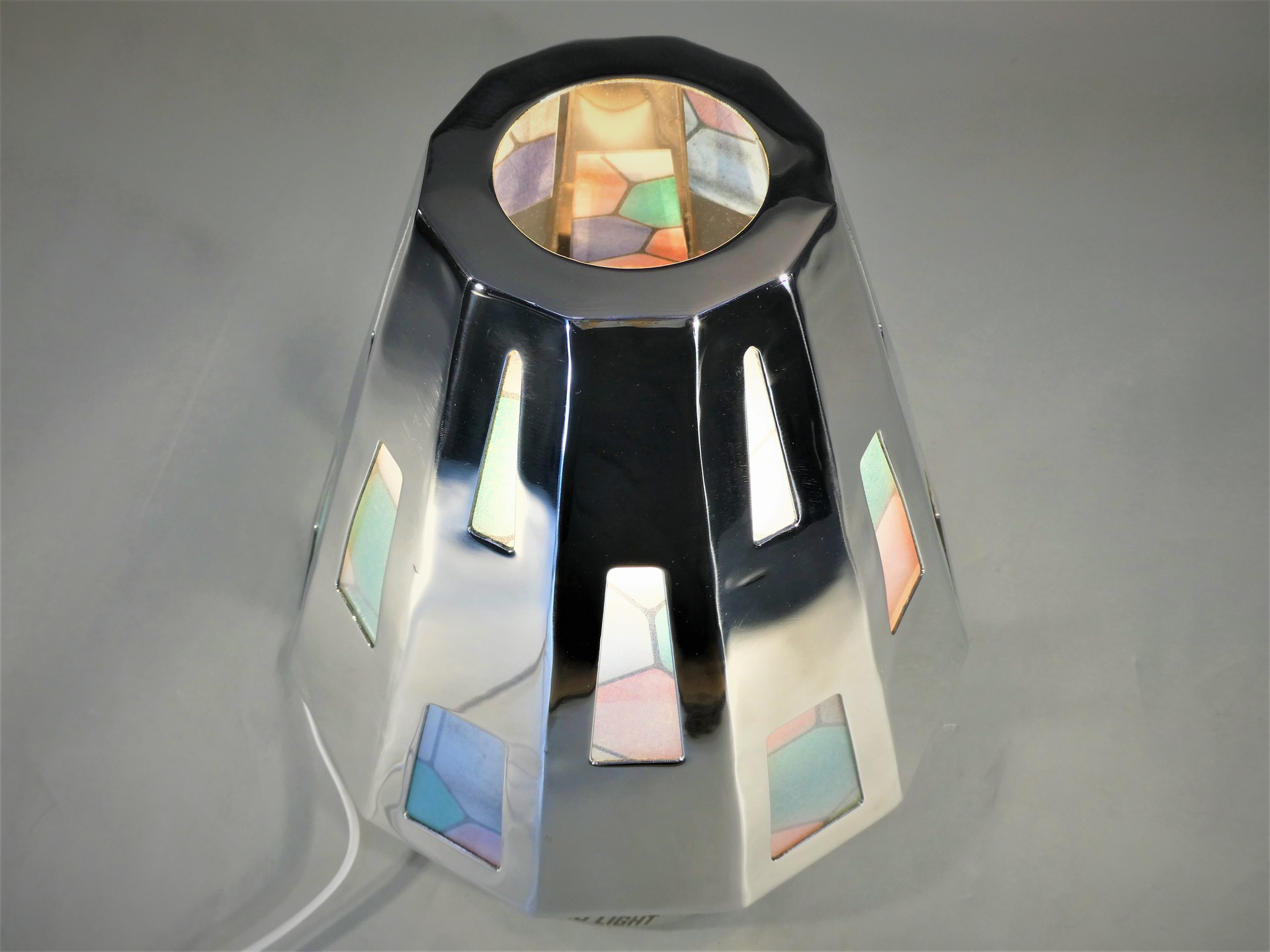

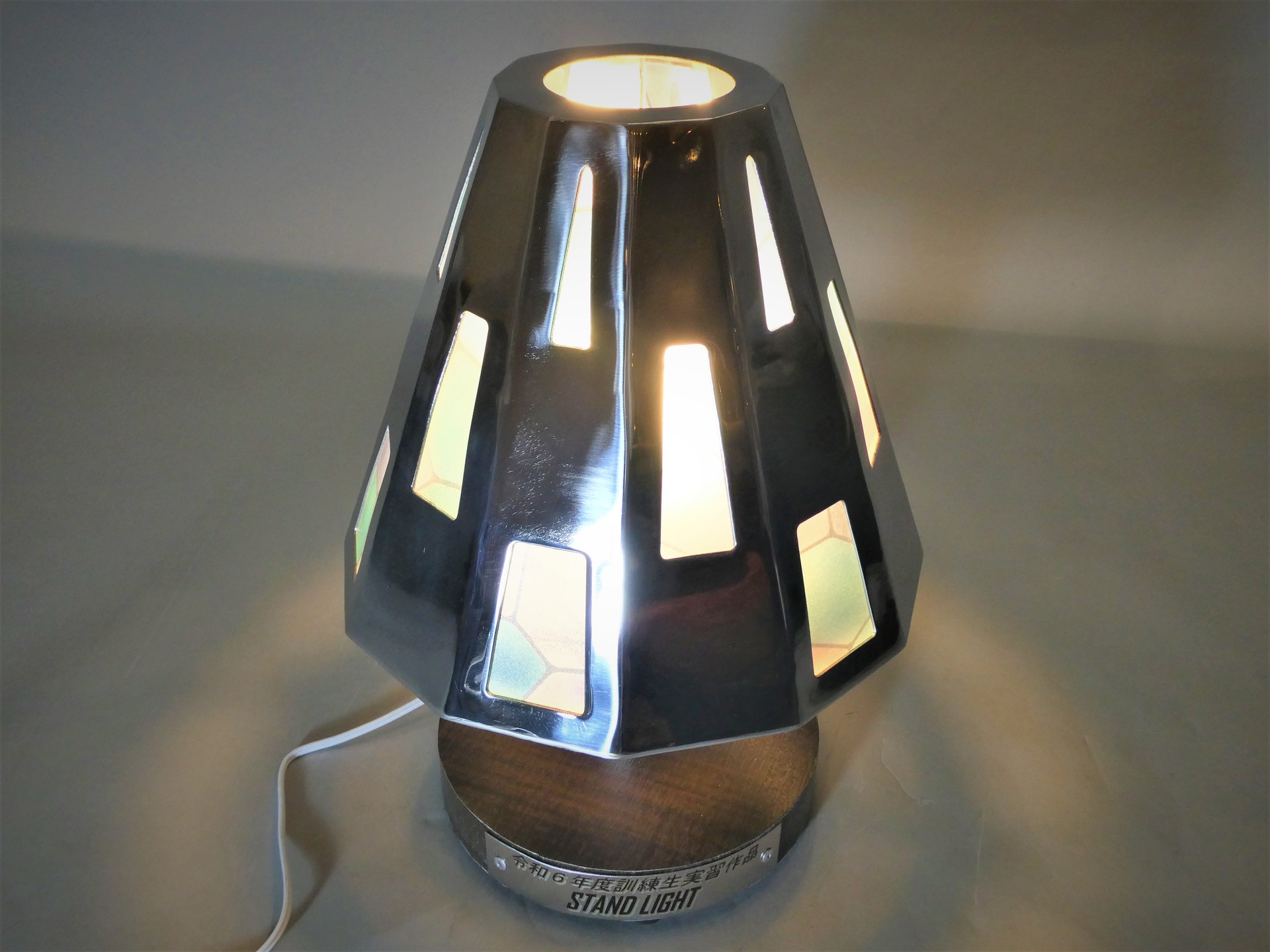

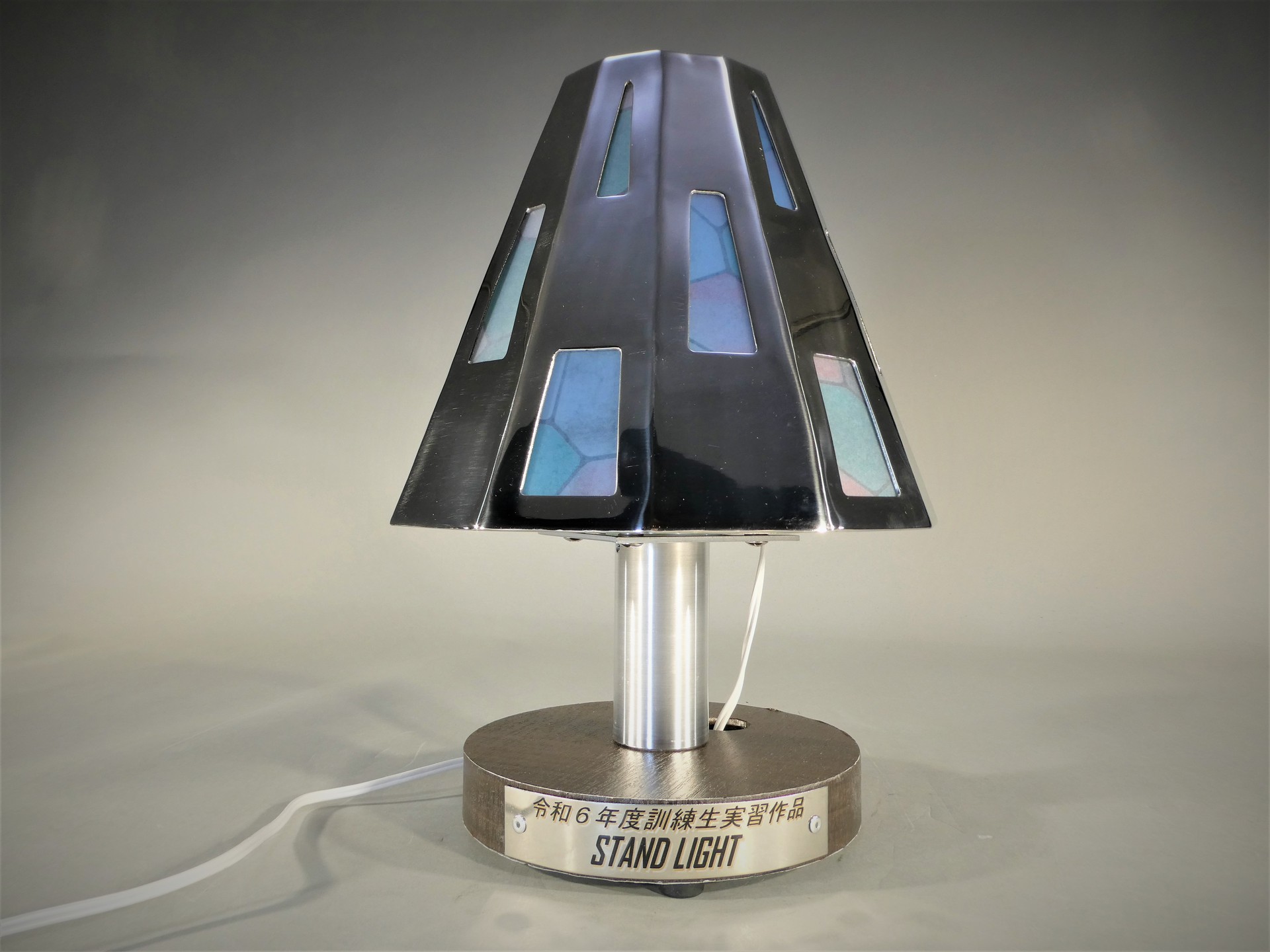

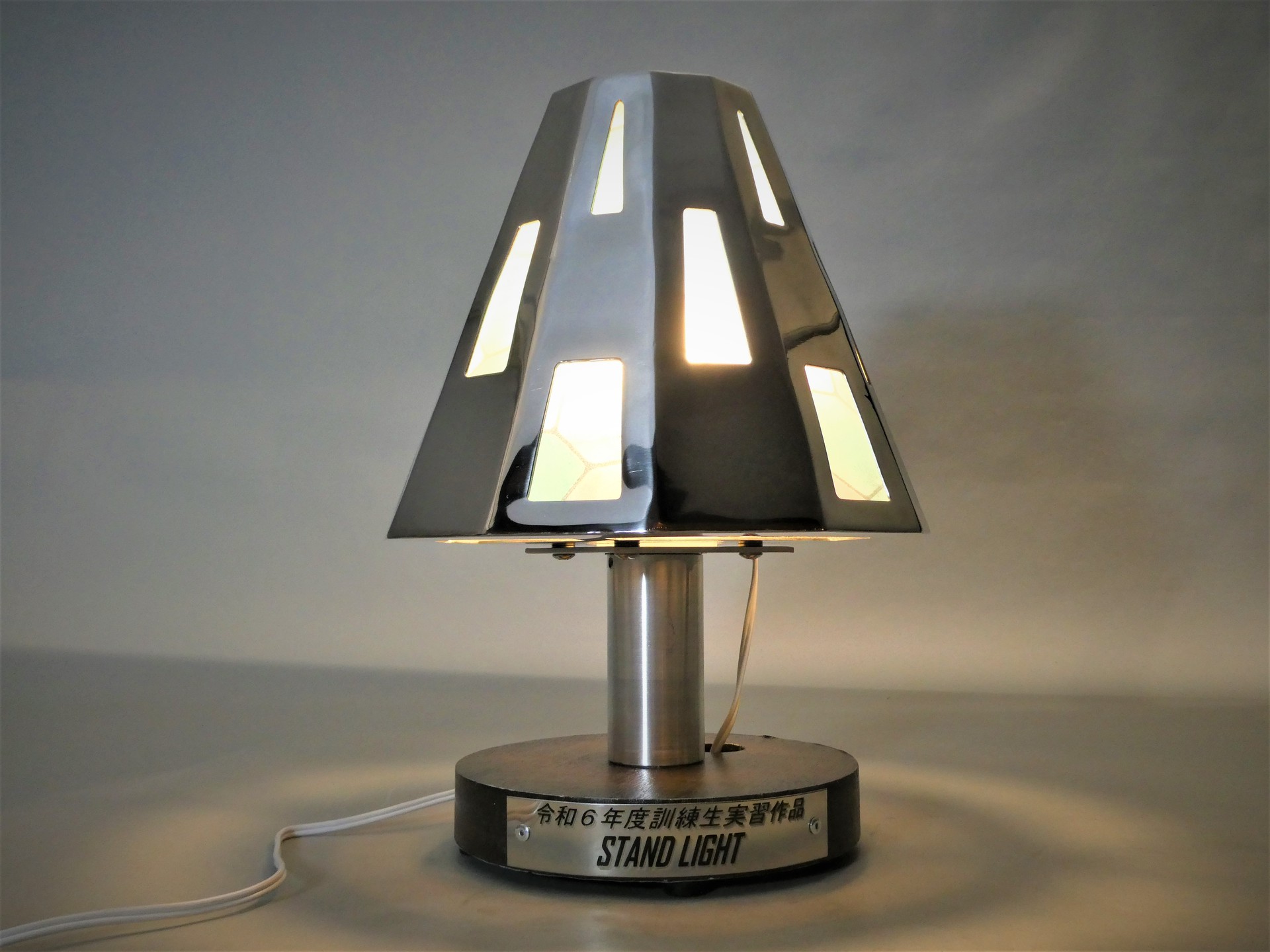

Stand Light

Shonai Vocational Skills Development Center (Yamagata, Japan)

  • ・Size: W270 x D270 x H350 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 1600 min

  • ・Processing time: 200 min/quantity

  • ・Quantity: 8

  • ・Material: SUS304,A5052,SPCC

  • ・Thickness: 1.5、3.0、1.6 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Shearing

  • Welding

  • Surface Finishing

  • Painting

  • Assembly

Strengths

板金フェアへの作品製作について、当センターの訓練内容との関連性が深く、必要とする技能レベルや知識に加え板金工作機械や切削機械等を活用し製作されています。

ものづくりの一連の流れを通じて、訓練生の技能や意欲向上に加え、積極的に探究心を持ち作業に取組むことができ、お互いに協力し合う一体感を味わうことができました。

訓練生にとっては、少人数ながら限られた時間の中で作業したこともあり、完成時には大きな達成感とともに職業人としての資質向上に繋がる貴重な機会となりました。

  • Reasons for choosing the theme: 卓上スタンドライトをモデルにオブジェとしてまた、点灯した際の造形美に着目した。様々なパターンのブランクや溶接等があり、これらの加工方法、条件について訓練生の技能レベルを考慮し選定した。

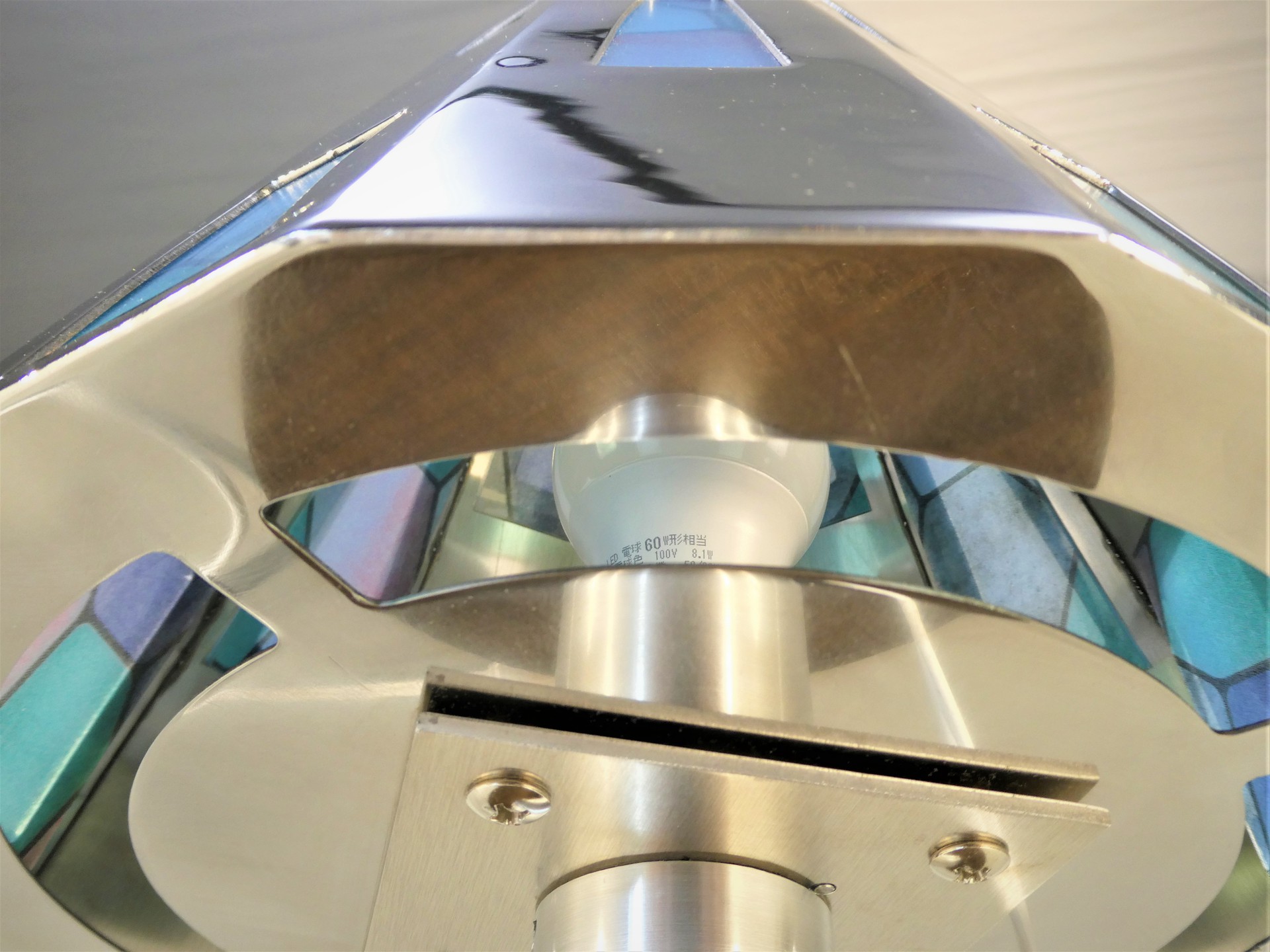

  • Reasons for choosing the material: 本体及び土台部分については、耐食性と仕上げ後の輝きを備えたSUS304と加工性等が良いSPCCを選択し、支柱部分はアルミ材とした。実習作品としてPRに活用でき、訓練生の技量を考慮し選定した。

  • Most important points: スタンドライトとしての役割も発揮するよう、点灯した際の光の漏れ具合のバランス等に重点を置き設計を行った。磨きについても表面状態やR部が均一に仕上がるよう細心の注意を図り、丁寧に研磨を行った。

  • Most difficult points: 光の漏れ具合については、CAD上では再現が難しく、試作を重ねバランスの良いものにした。また磨きについてもサイズが大きいため、R部や表面の傷の状態を均一に整えることが非常に根気のいる作業であった。

  • What I noticed when actually processed it from the drawing: 溶接時の歪みを考慮した作業を行ったが、溶接個所が長い部分は歪みが生じてしまうこともあった。さらに工夫を施し、完成に至り改めて薄板溶接の難しさを実感することができた。
