37th Precision Sheet Metal Technology Fair

Student's fabrication (16 entries)

360° Viewer

Students501

Encouragement Award

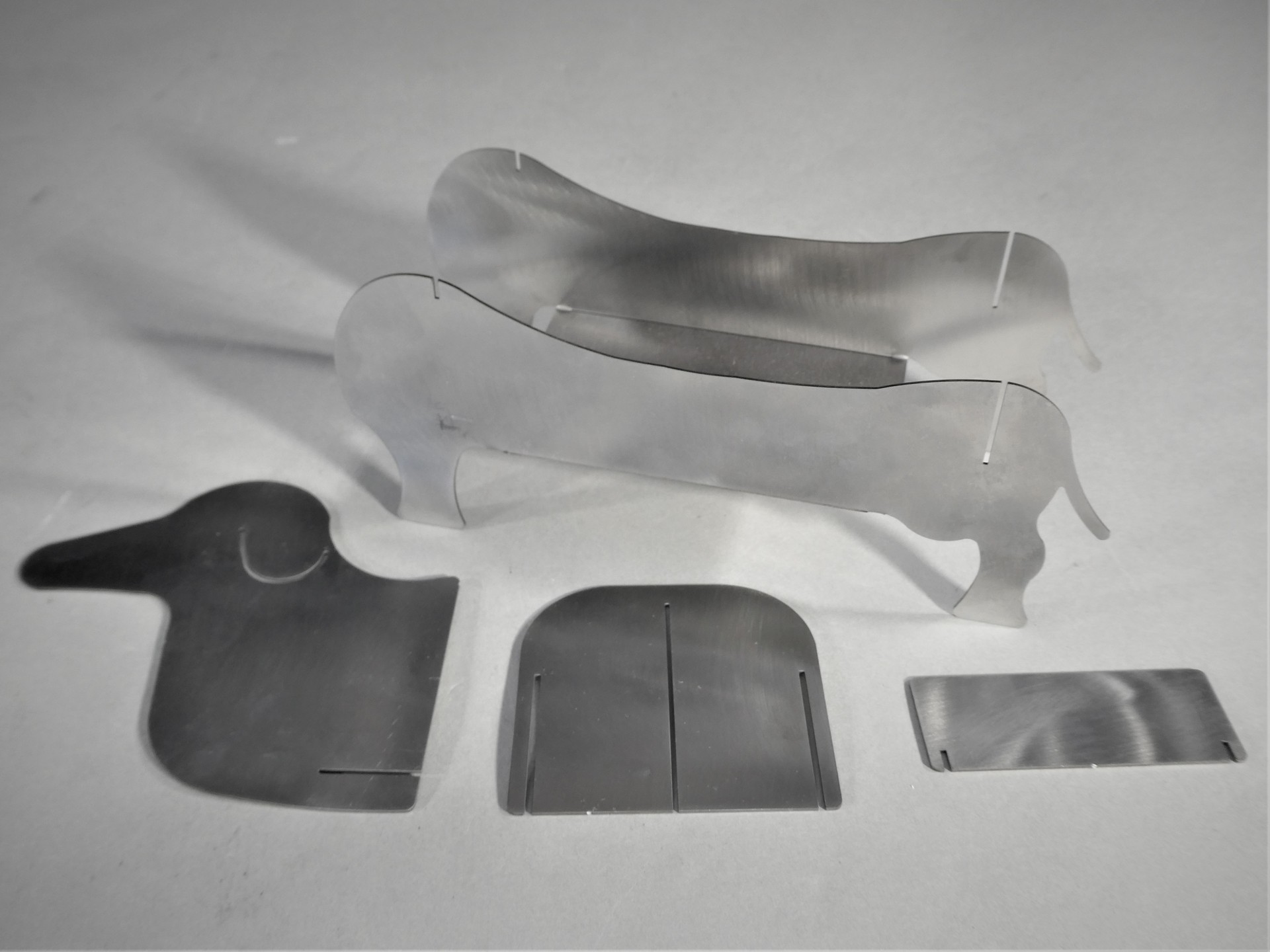

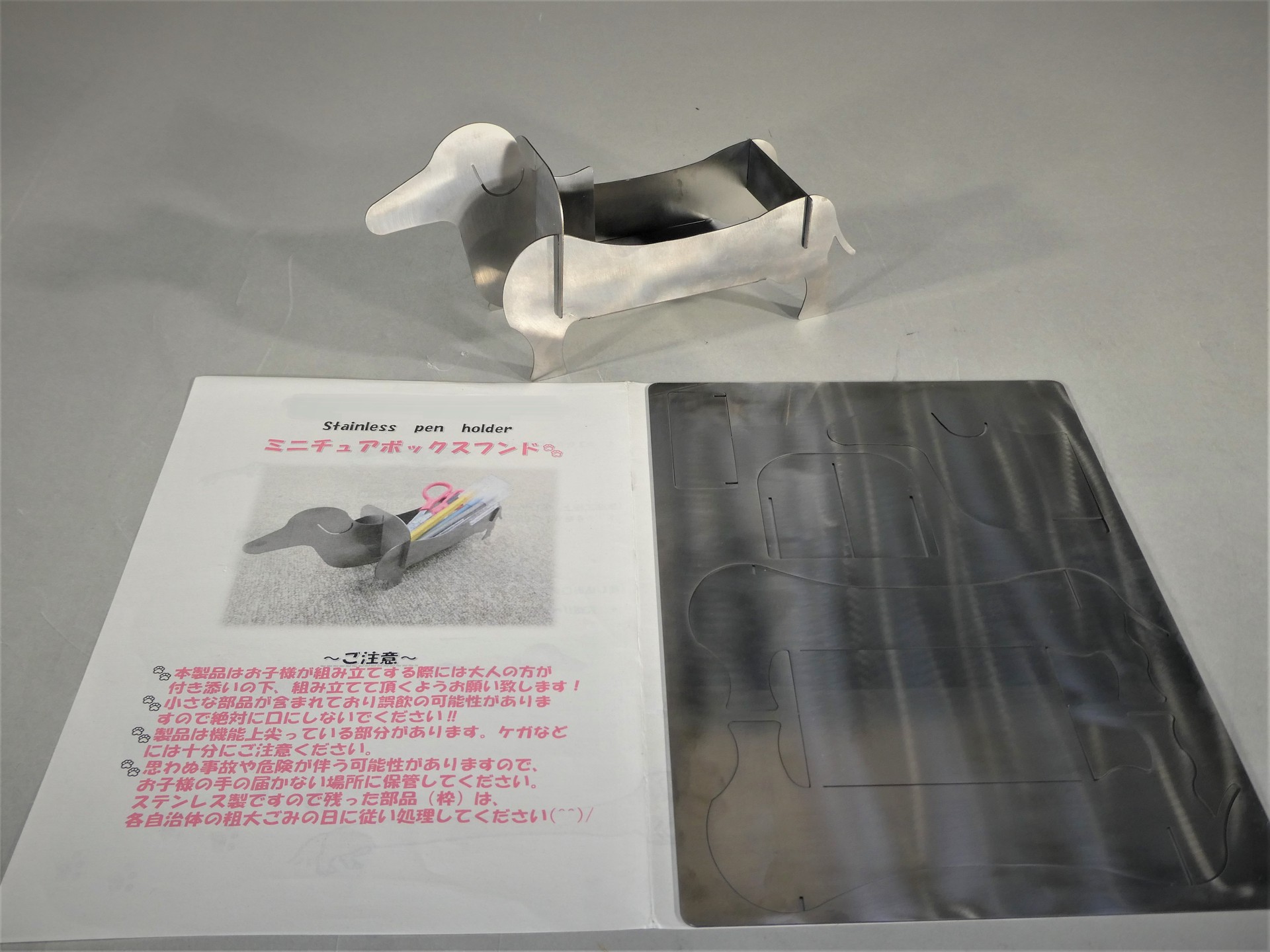

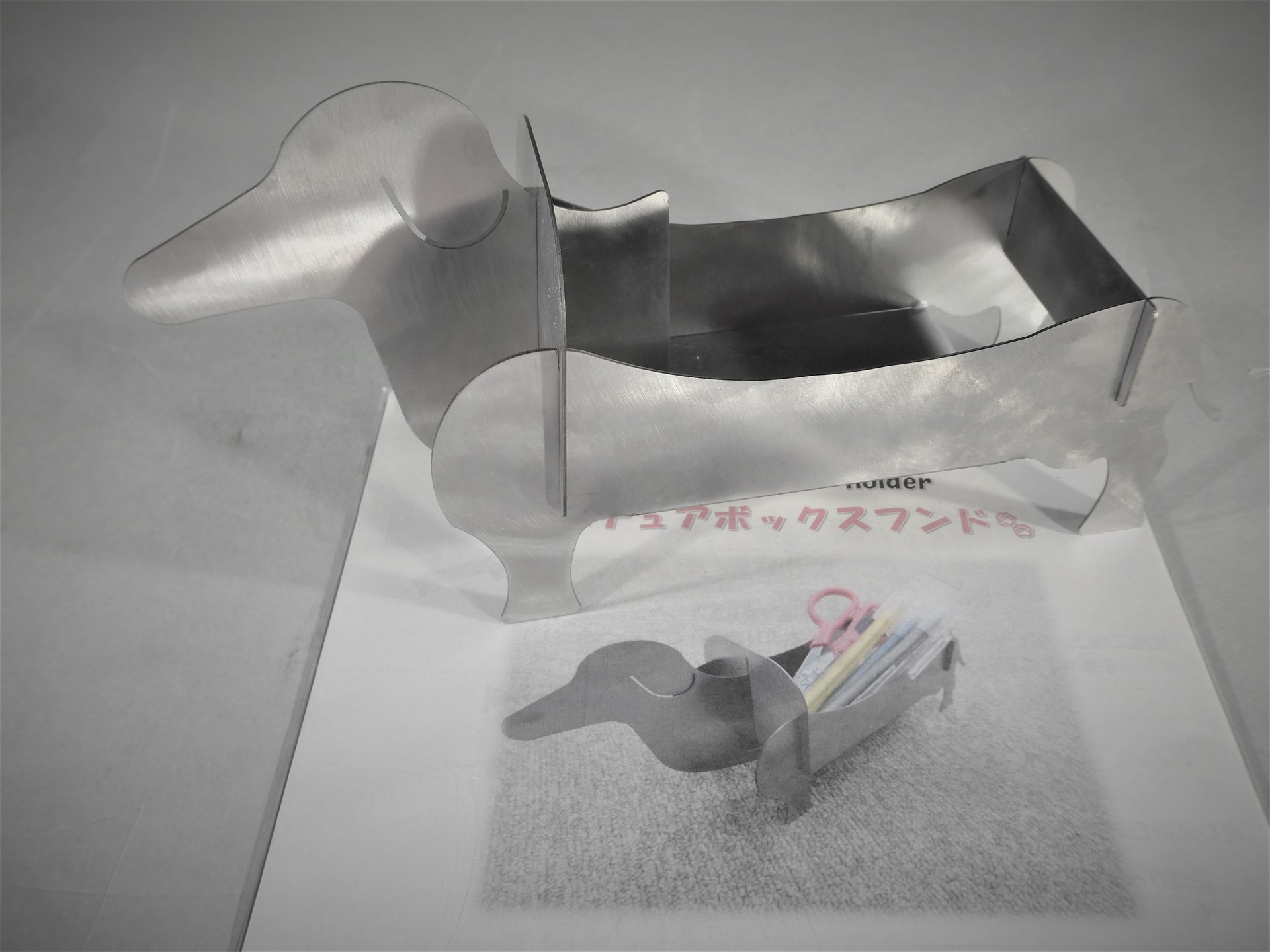

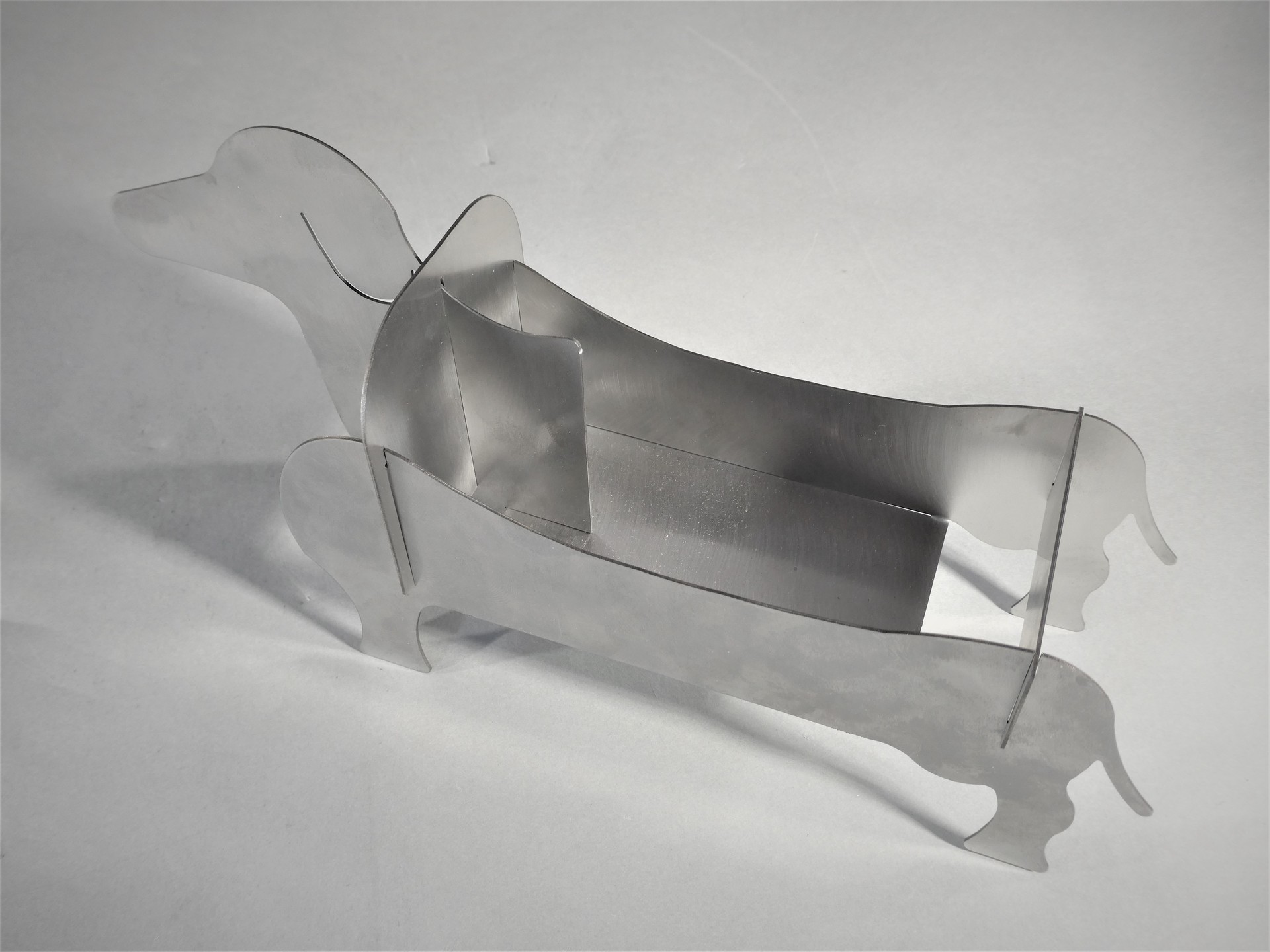

Miniature Boxhund

Kobe SciTech High School (Hyogo, Japan)

  • ・Size: W60 x D230 x H110 mm

  • ・Accuracy: ± 1.0 mm

  • ・Programming time: 20 min

  • ・Processing time: 2 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • ペーパークラフト組み立て

  • CAD/CAM

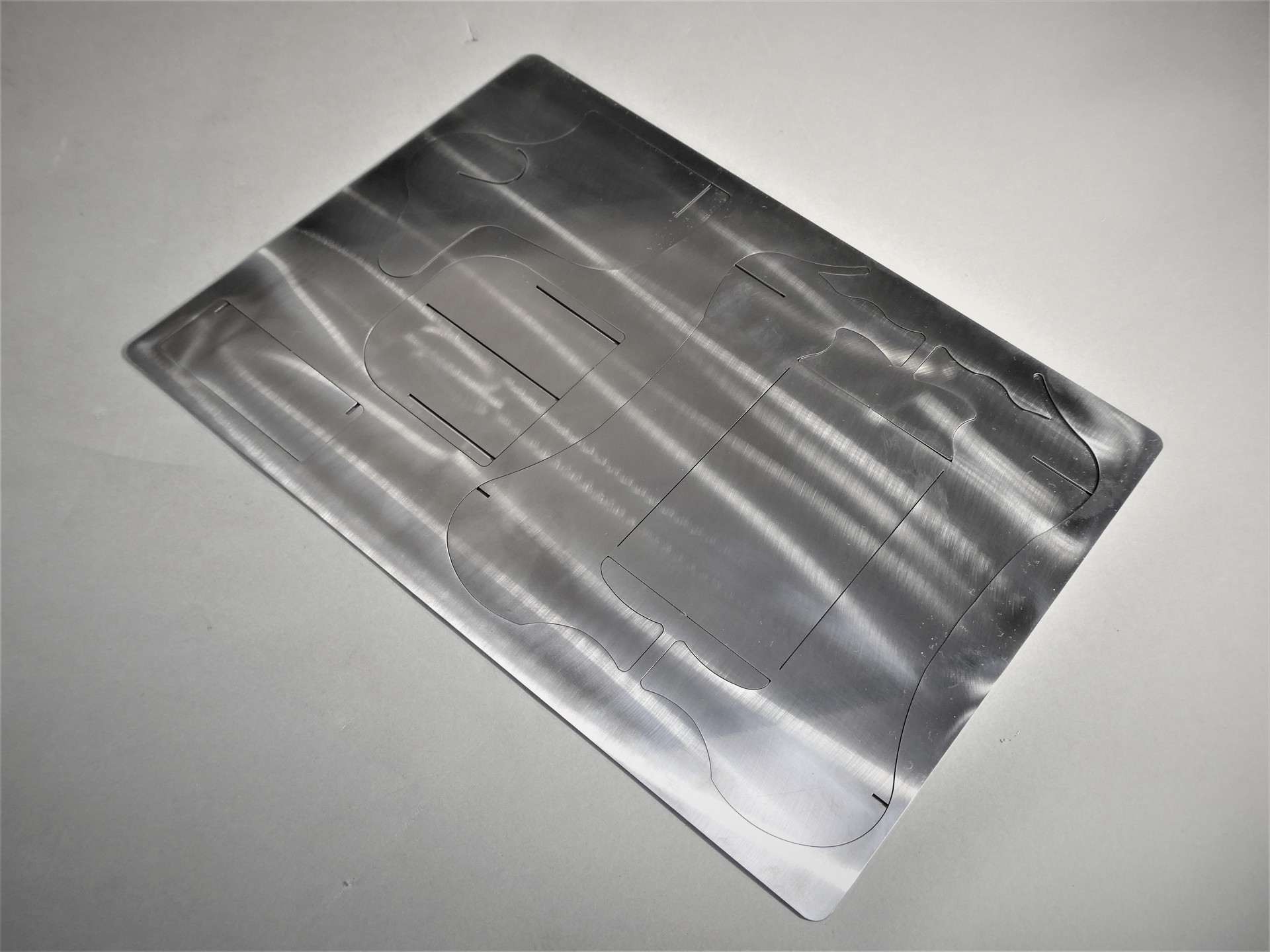

  • Laser-Cutting

  • Surface Finishing

  • Assembly

Strengths

はめ合わせの部分に切りかきを作って、はめるのを楽にしました。

切りかきの分を下に下げて板と板が面一になるようにしました。

少しでも犬に近づけるために、耳と尻尾を作りました。

絶対に手を切らないようにするために、すべての角を丸くしました。

  • Reasons for choosing the theme: 私たちがこの作品にしようとした理由は、使い方によってペン立てや物入になる誰でも簡単に組み立てれるボックスが欲しいと思ったからです。

  • Reasons for choosing the material: 授業の材料のため

  • Most important points: 最も重点を置いた点は、材料が金属のため手を切ることがないようにすべての角を丸めました。

  • Most difficult points: 最も苦労した点は、誰でも簡単に作れることが目標のため曲げが必要なところを極力小さくし、部品の点数を少なくすることです。

  • What I noticed when actually processed it from the drawing: 気づいた点は、パーツの組み立てにはめ合わせを使ったけれども、その幅を調節するためには実際物を作ってみないと調節できないことに気づけた。
