37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

Parts073

Technical Award

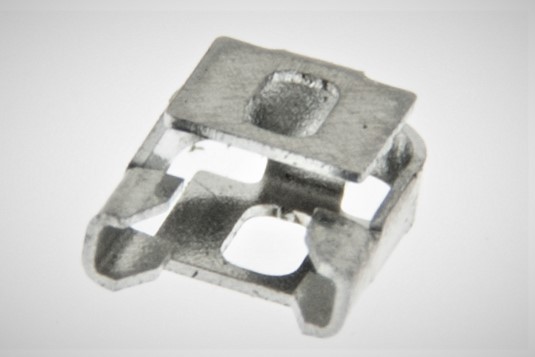

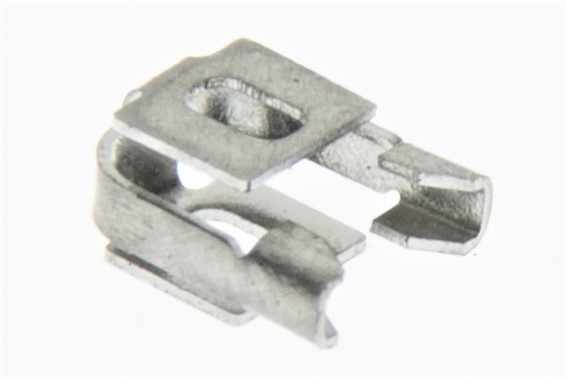

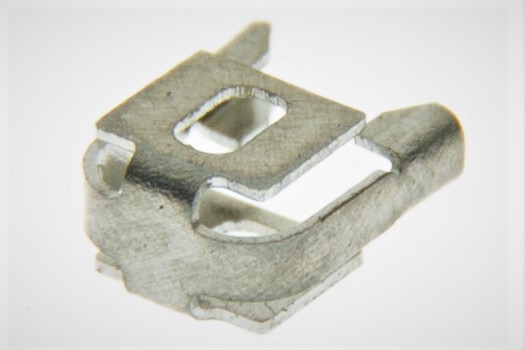

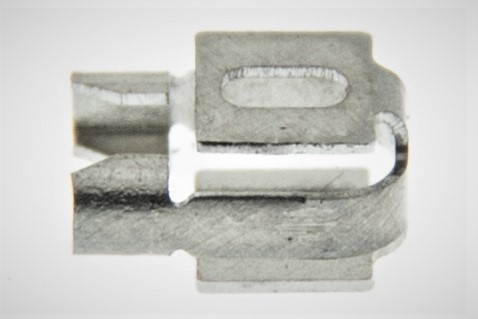

Four-U-Shaped

株式会社 西野精器製作所 (Ibaraki, Japan)

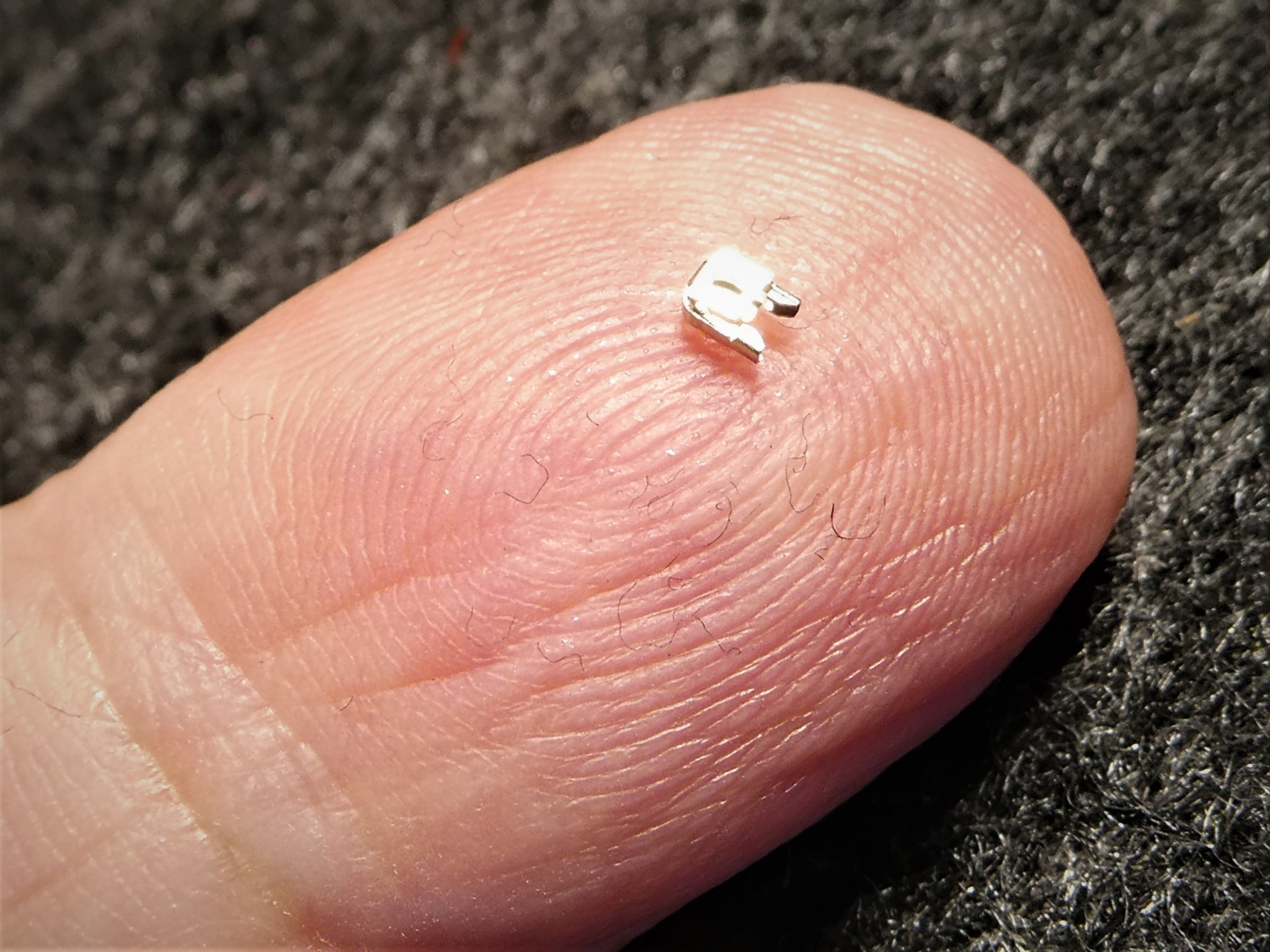

  • Size: W1.9 x D2.3 x H1.2 mm

  • Accuracy: ± 0.03 mm

  • Programming time: 200 min

  • Processing time: 20 min/quantity

  • Quantity: 5

  • Material: Stainless steel (SUS304)

  • Thickness: 0.1 mm

  • Type: Original work

Process

  • Unfolding

  • 2D/3D Design

  • Programming

  • Laser-Cutting

  • Jig Manufacture

  • Bending

Strengths

最近では小さく精度が厳しい製品が増えてきたので、自分なりに小さく曲げの多い、精度の高い製品を作ってみようと思い、挑戦してみることにしました。
曲げ加工は図面のABCの順番で行い、小さなコの字曲げとR面打ちを同時に加工できる金型を製作し、他のコの字曲げもそれぞれ社内製作の金型をワイヤカット加工して使用しています。金型の板厚はそれぞれの曲げ幅に対応するように研磨機で調整を行い、ストッパーに当て易くして製作しました。
今回挑戦する製品はかなり小さな製品で、製品のコの字曲げの中心を±0.01mmで狙い、高い曲げ精度を出していきたかったので、金型の精度はもちろんのこと、寸法を調整可能な金型構造にする必要がありました。そこで、取り外し可能で、押し当て位置を変えることができるストッパーを用意して加工を行いました。初加工は寸法のズレがありましたが、修正可能な金型構造にしたため、金型そのものを新たに作り直す必要もなく、1人で金型を修正して製作を完了することができました。曲げは全部で8か所ありますが、それぞれコの字曲げにすることで、8工程を4工程に減らすことができ、工程数削減と時間短縮を実現しました。
