37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts071

Technical Encouragement Award

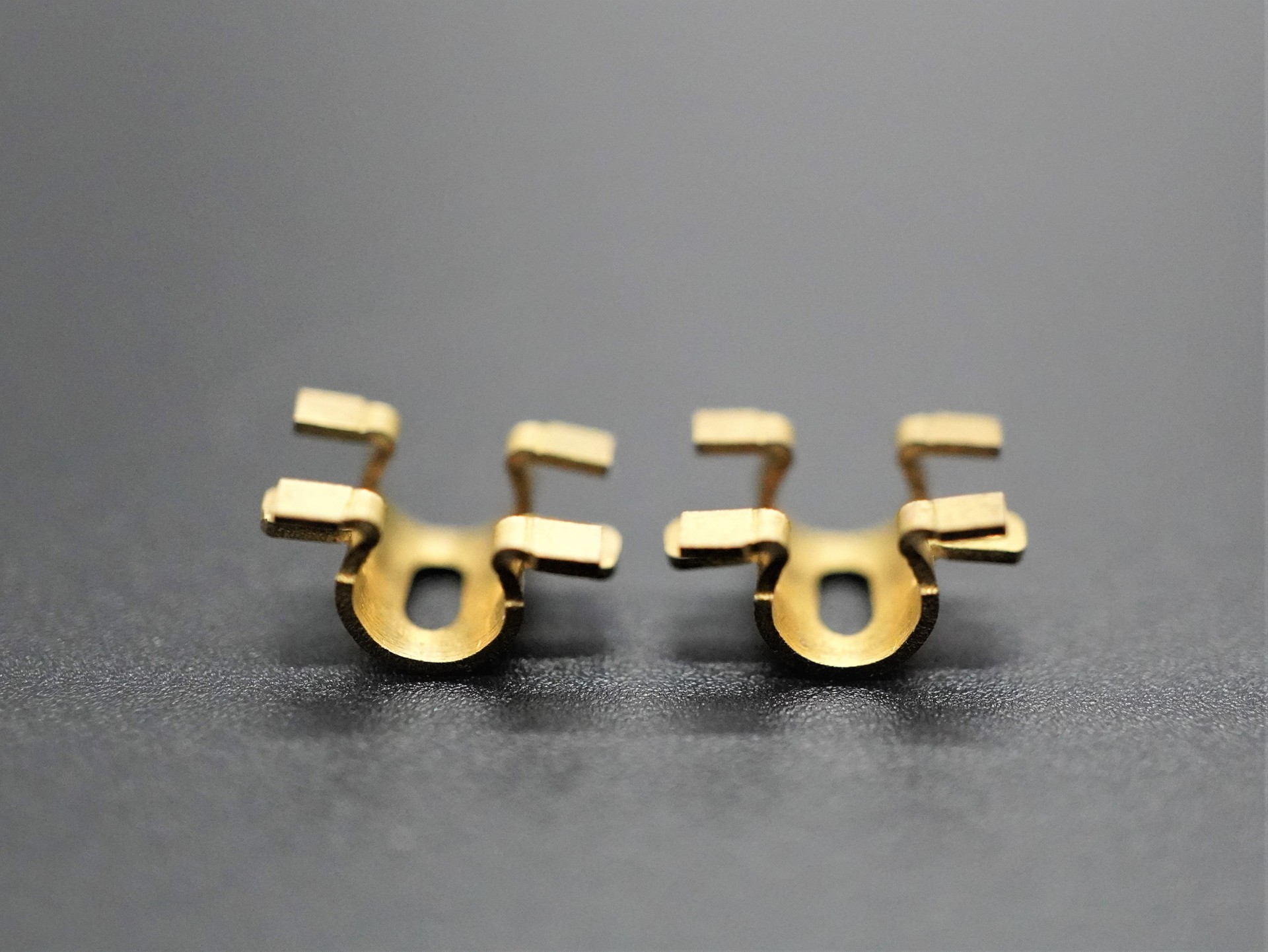

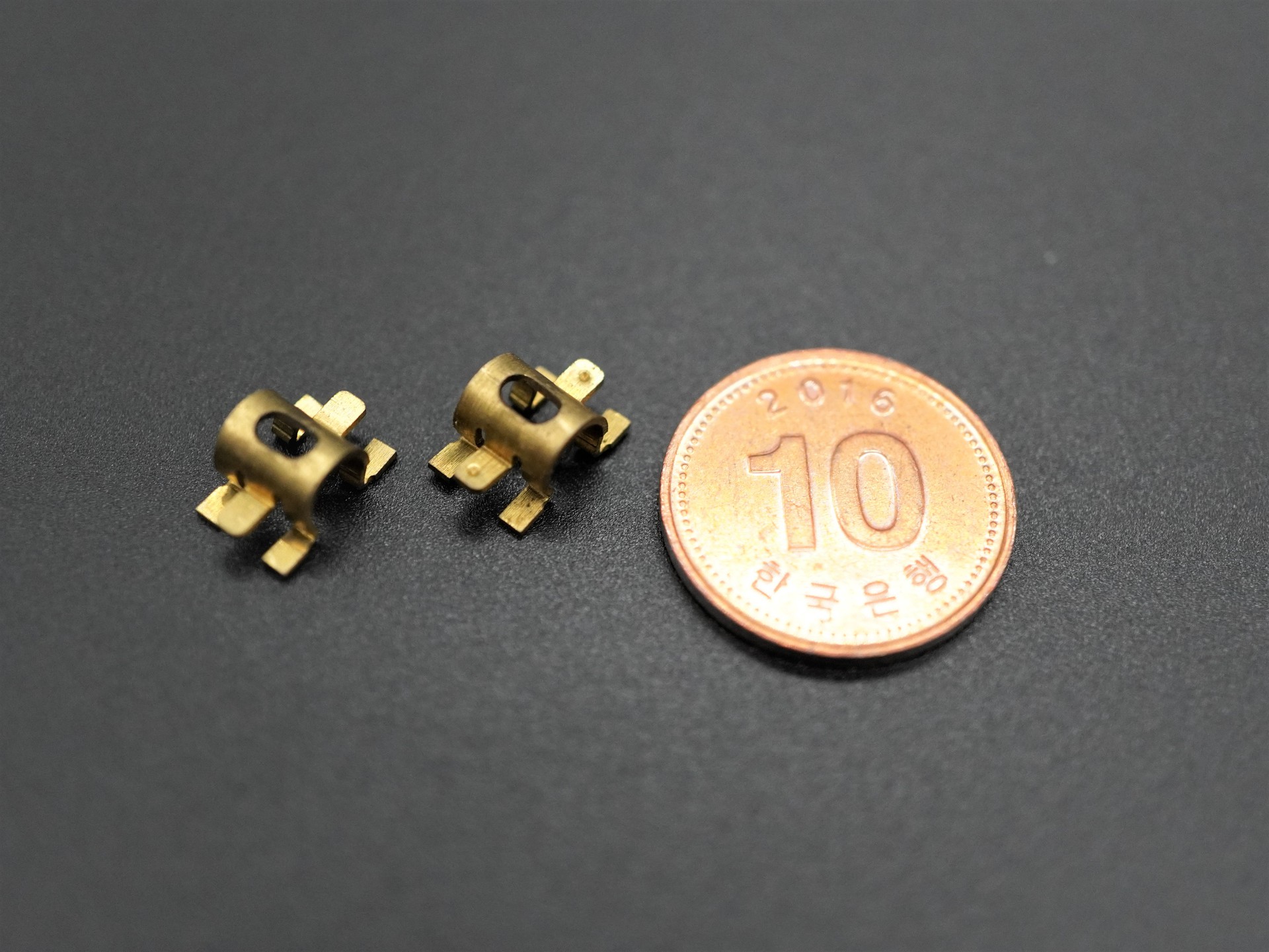

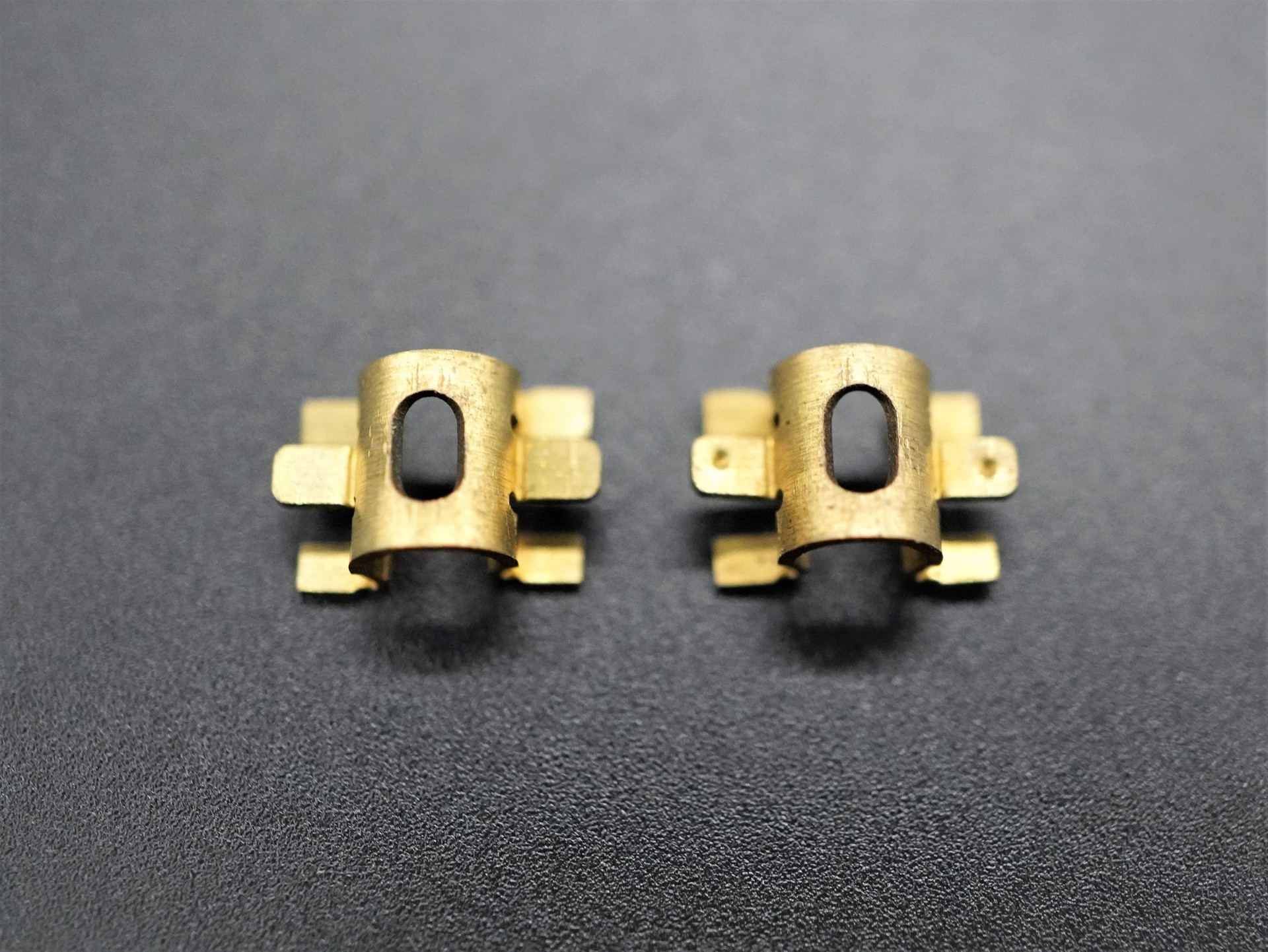

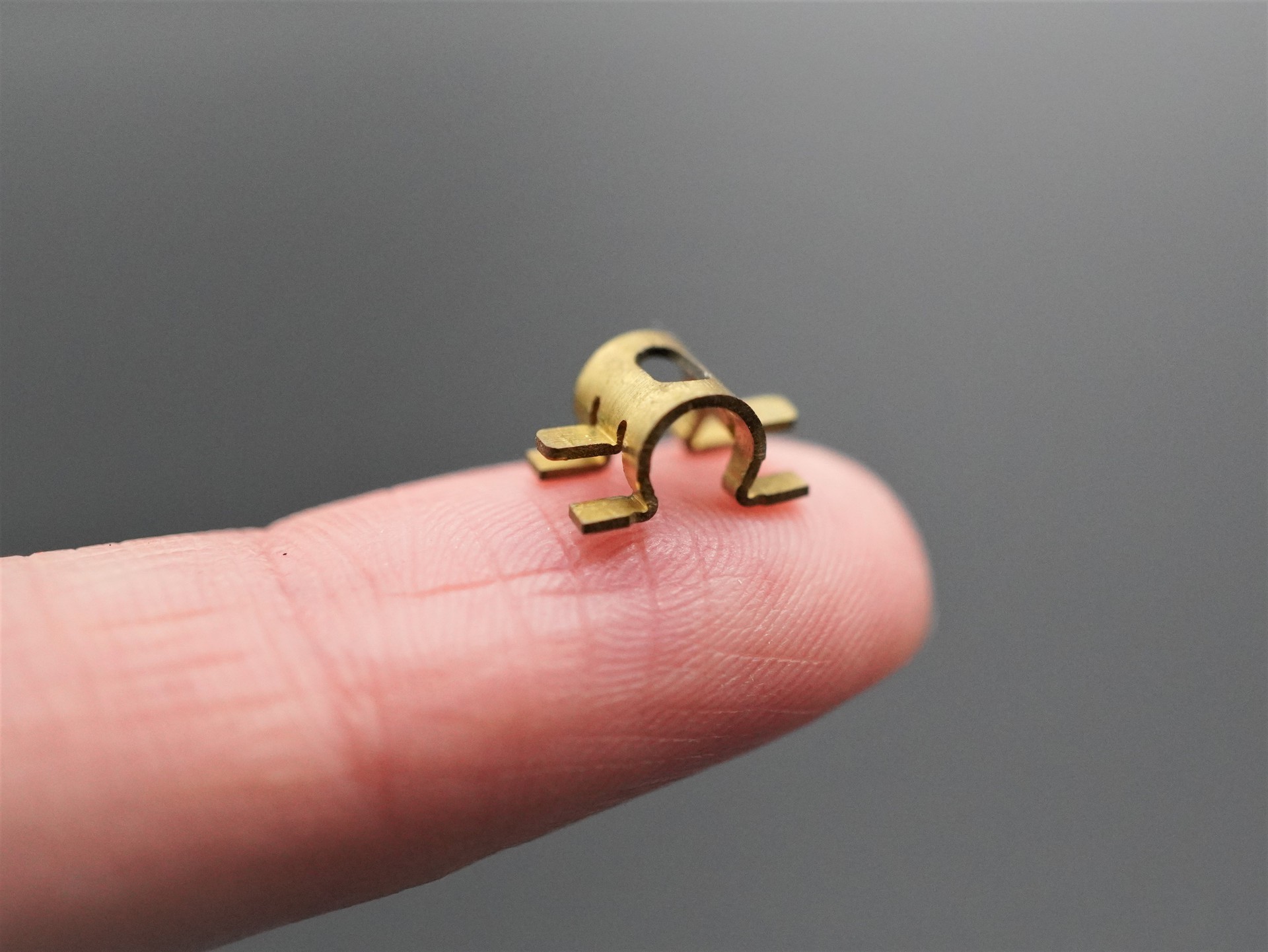

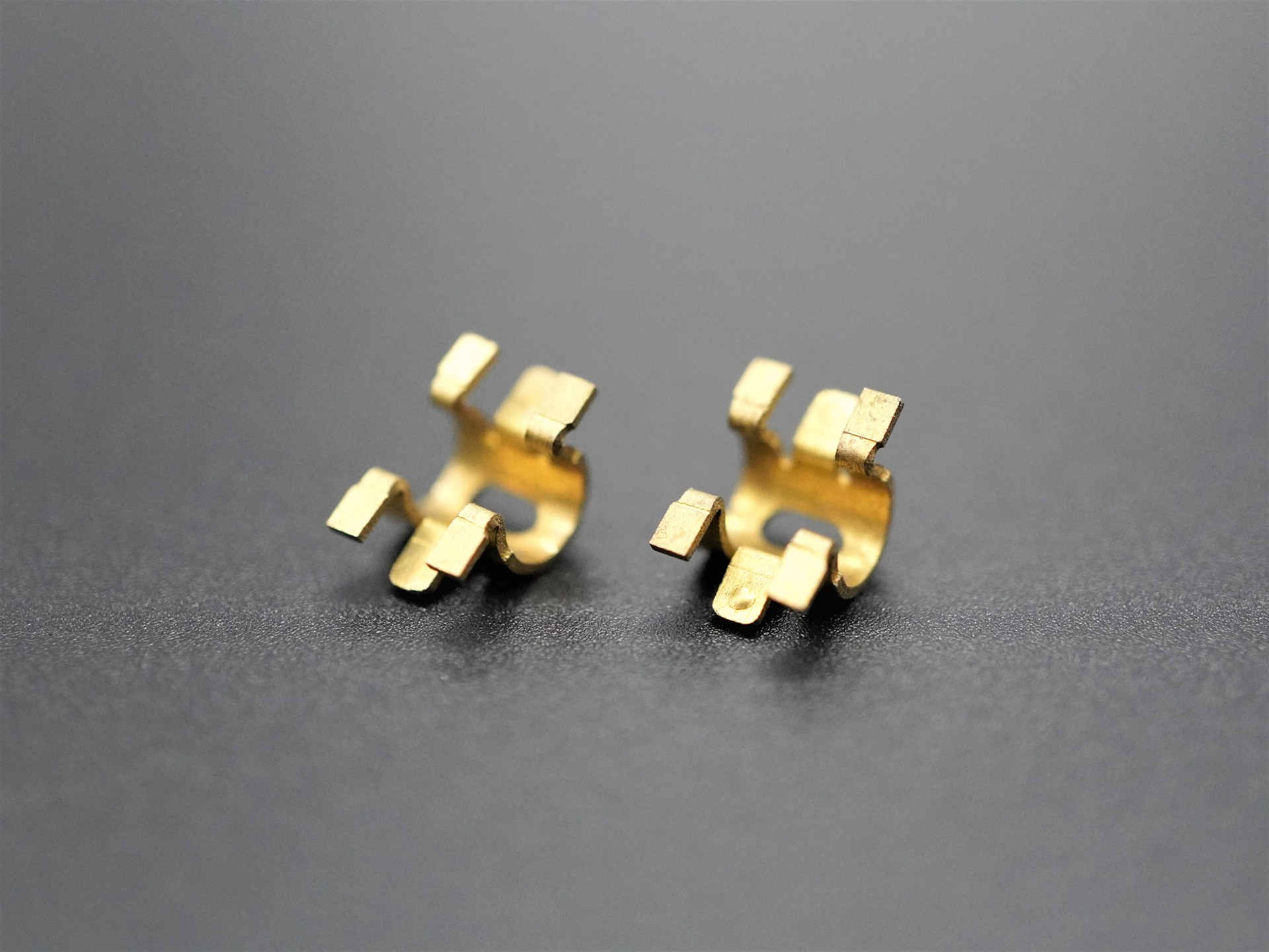

Camera parts

PRO-MADE (Republic of Korea)

  • ・Size: W8 x D6 x H3 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 20 min

  • ・Processing time: 40 min/quantity

  • ・Quantity: 1

  • ・Material: Copper (C1100)

  • ・Thickness: 0.6 mm

  • ・Type: Production work

Process

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Surface Finishing

Strengths

カメラ部品であり、精密小型製品です。 精密曲げのため特殊Dieを製作して使用しています。一般的に加工される板金製品に比べて超小型製品なので、R加工を含め曲げ工程にかなり時間がかかり、曲げ作業者の熟練度が要求される製品です。
