8-blade sphere

フジテック　株式会社 (Shiga, Japan)

  • ・Size: W210 x D210 x H230 mm

  • ・Accuracy: ± 1.0 mm

  • ・Programming time: 40 min

  • ・Processing time: 120 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.1 mm

  • ・Type: Original work

Process

  • Planning

  • 2D/3D Design

  • Programming

  • Laser-Cutting

  • Bending

Strengths

「一見してどの様に作るか分からない物を作りたい」というコンセプトでテーマを探していた際、「球体折り紙アート」に出会い、これを1枚の板で再現できないか？という想いから挑戦しました。

工程は以下の通りです

①1枚の板金に直線の折り目と曲線の折り目を交互に入れる

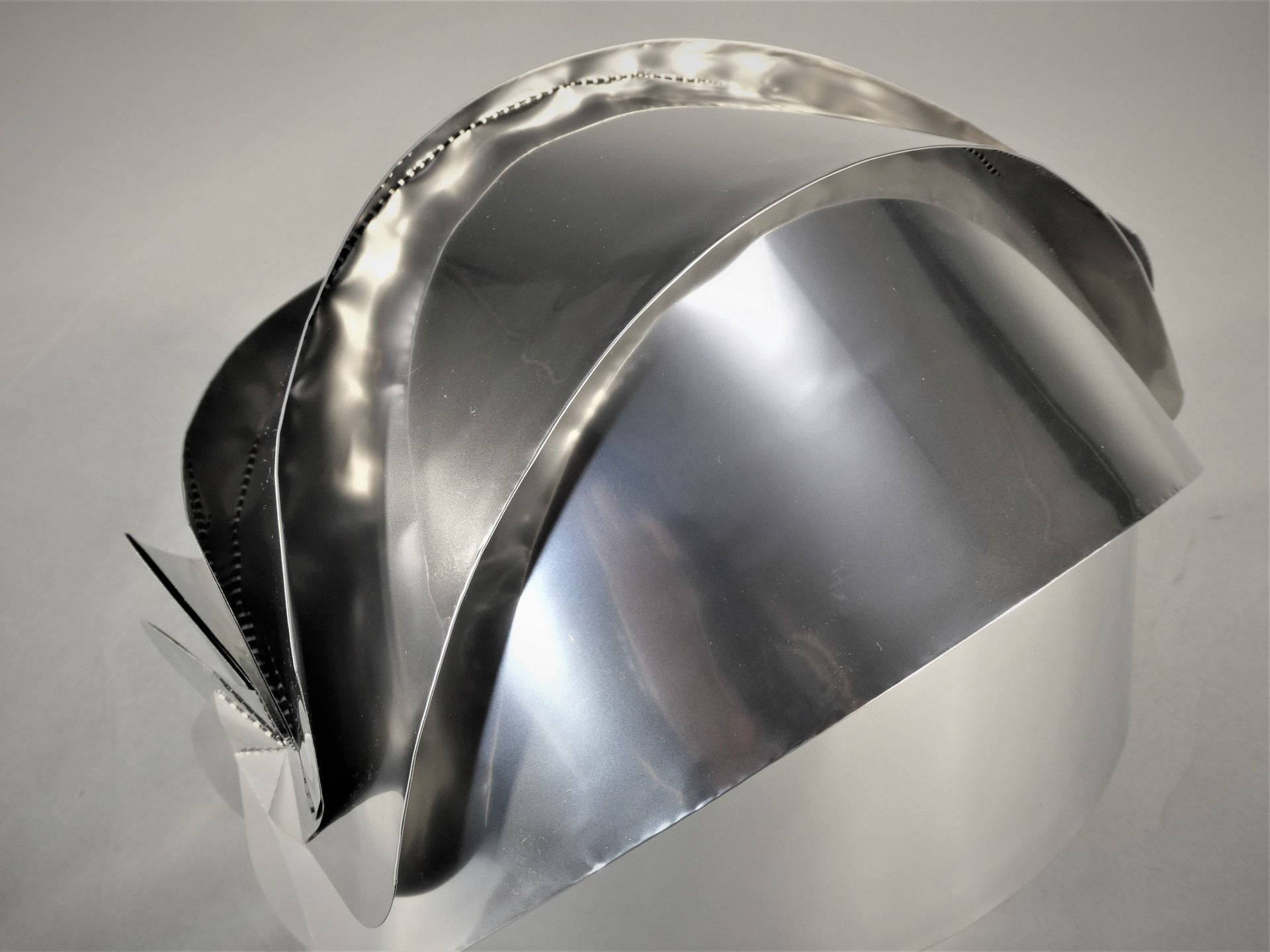

②板金の両端を繋げて筒状にする（添付1）

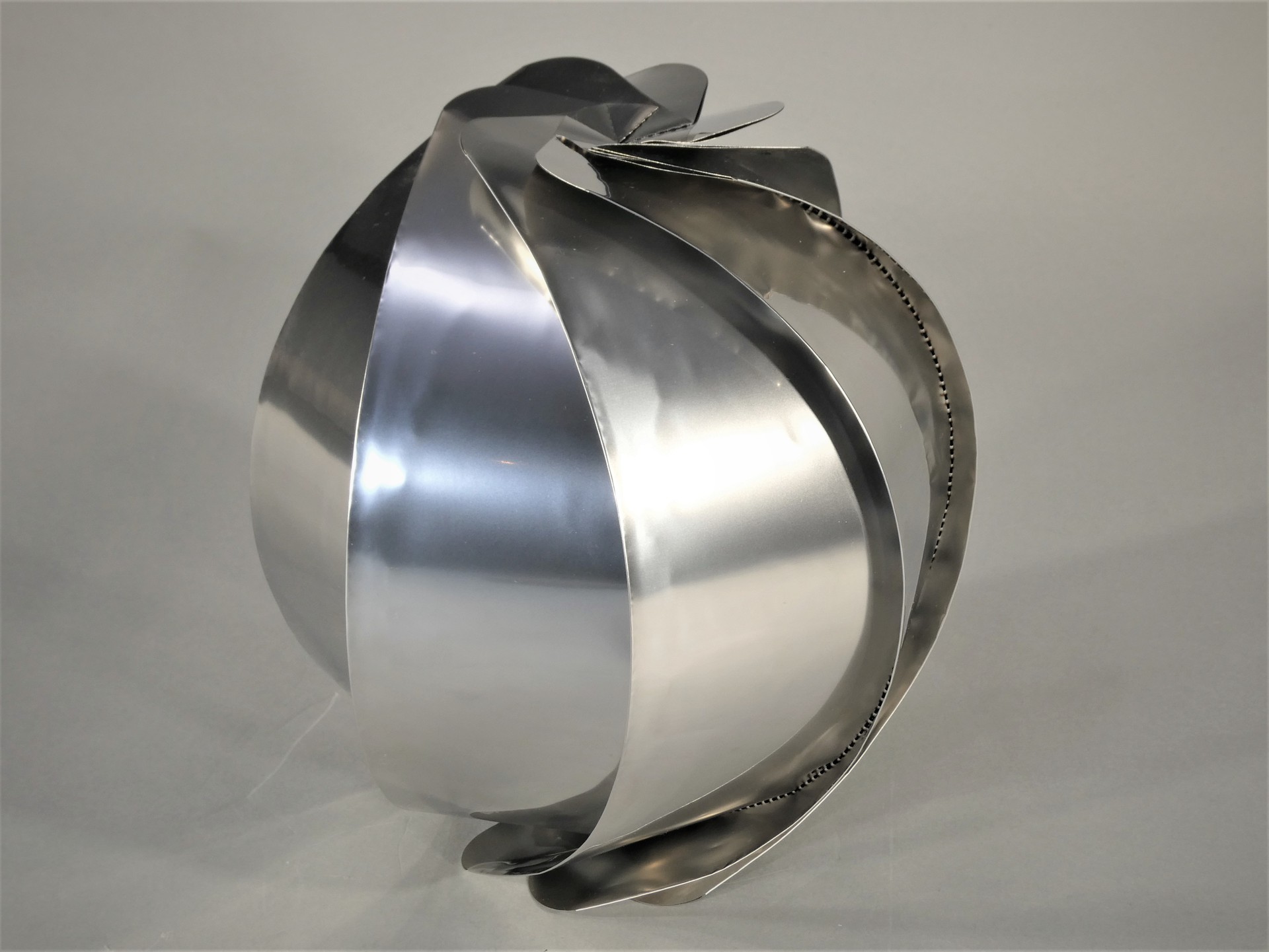

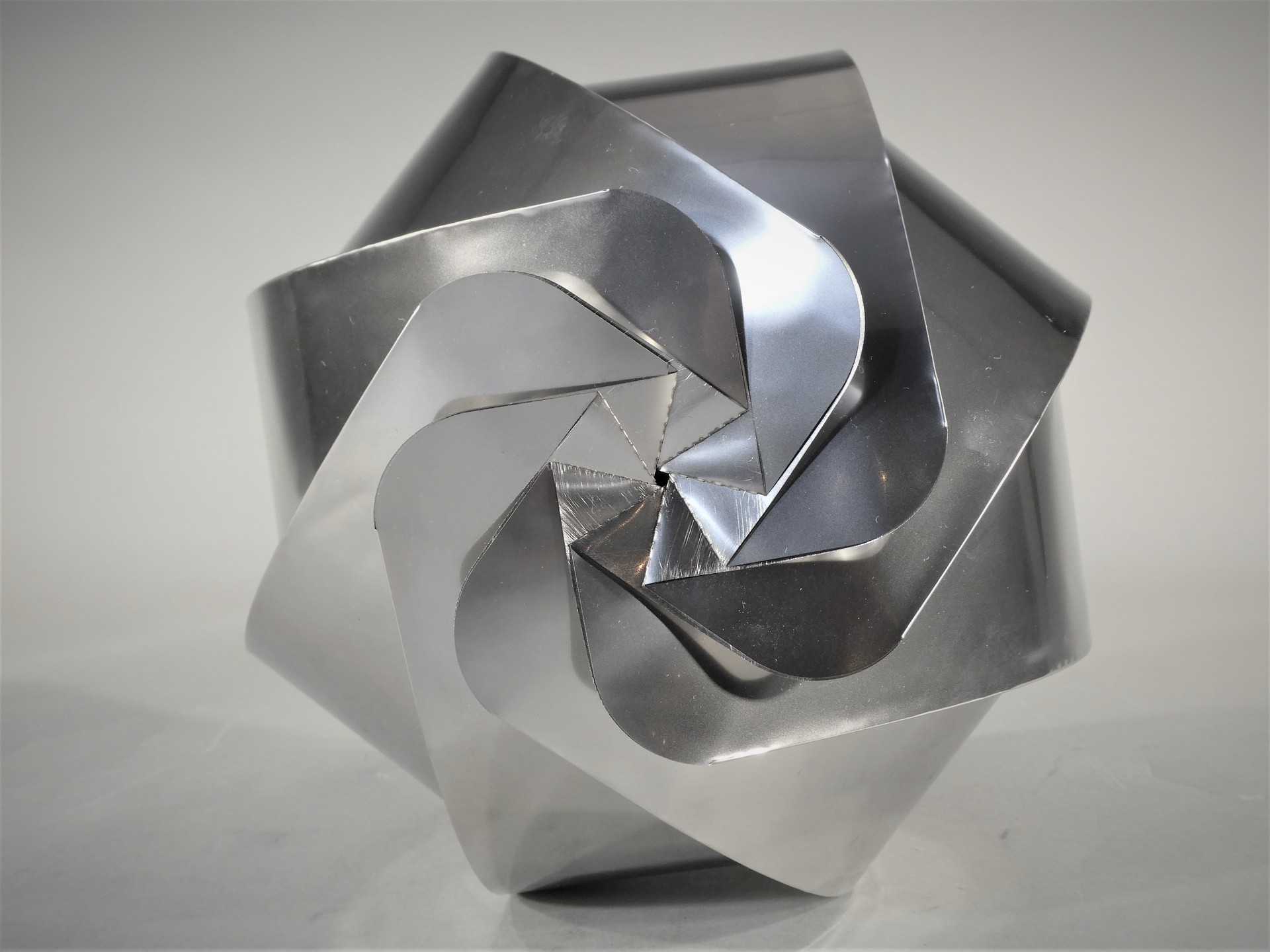

③筒の両端を絞る事で球体の形にする（添付2）

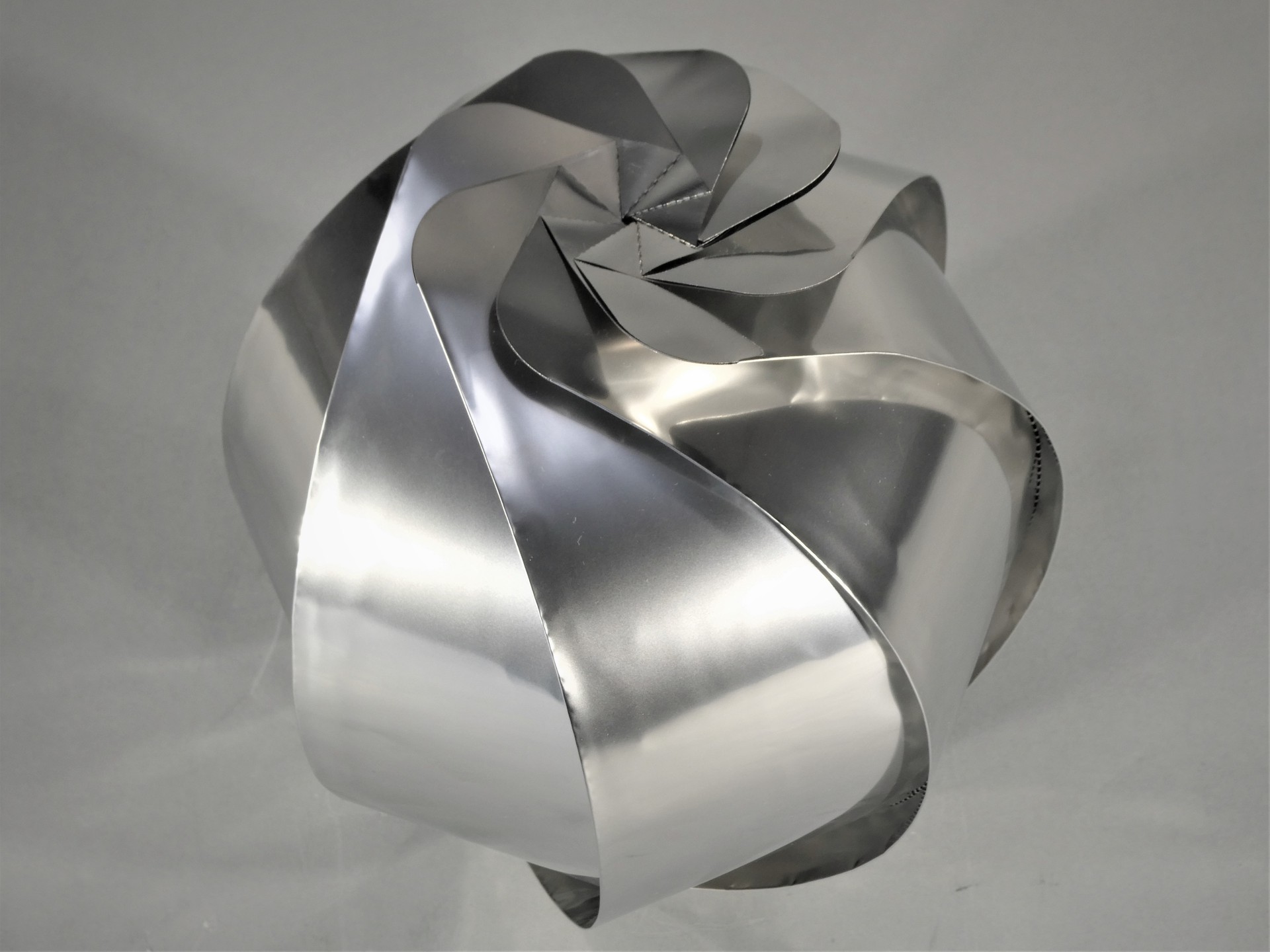

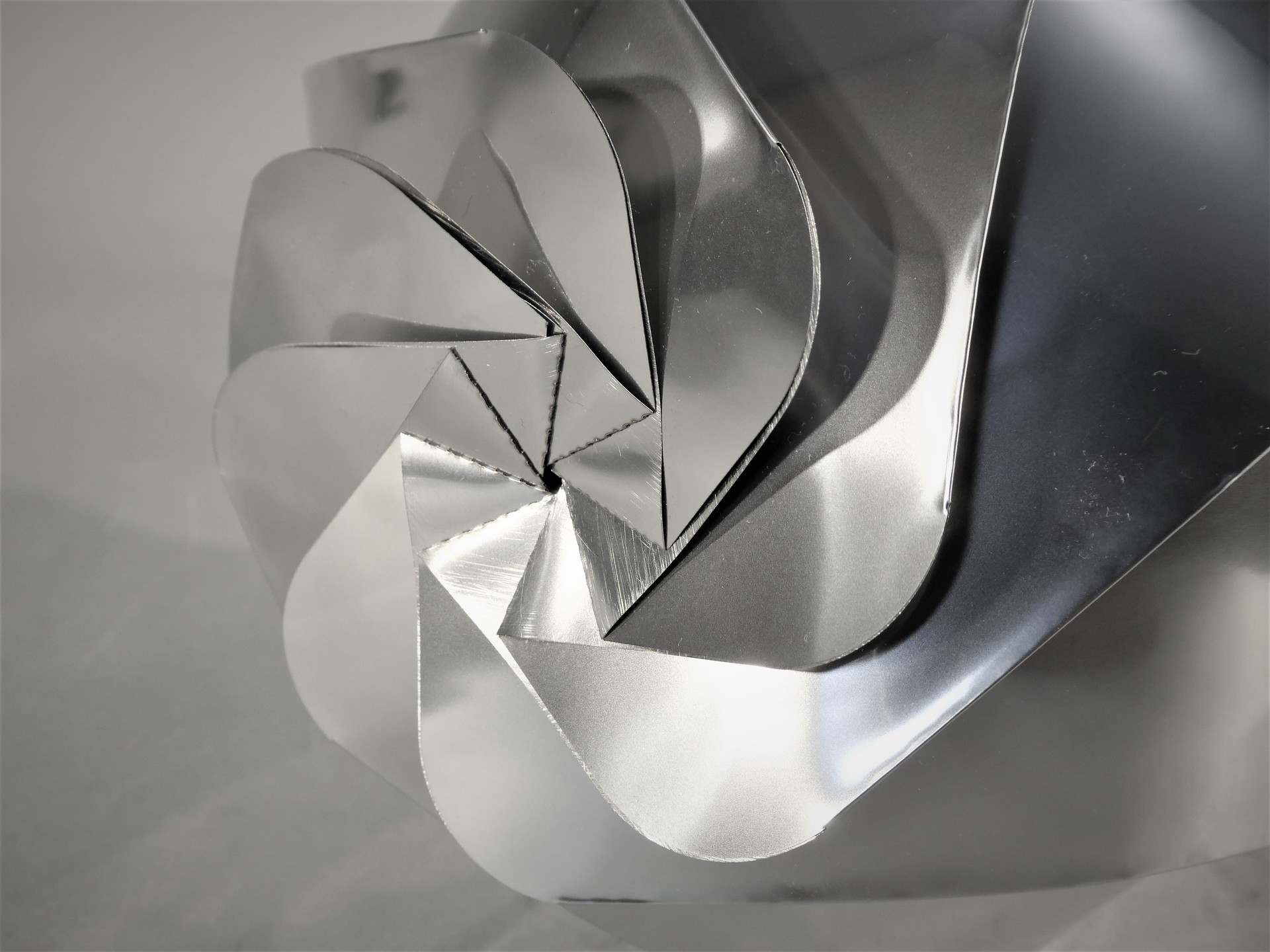

拘った点は高難度の曲線部分（添付3）に2㎜間隔のスリットを入れ容易に曲がる様にし、直線部分にはヘミング曲げ＋R曲げを行う事で、球体の曲面形状を滑らかに仕上げる事が出来た点です

最大の難点は0.1㎜の板で製作するのに①と③の工程で表面に簡単にシワが入ってしまう点です

①は直線曲げ部分と曲線曲げ部分が干渉する事で、1か所ずつ4段階に分けて徐々に曲げ加工を行い、負荷を減らす事でシワの発生を最小限に抑え解決しました

③は絞った際に表面が内側に凹んでしまう事で、表面に凹みを防止する治具を貼付け、常に外側に引張る力が掛かる様にする事で解決しました
