37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

Parts057

Technical Award

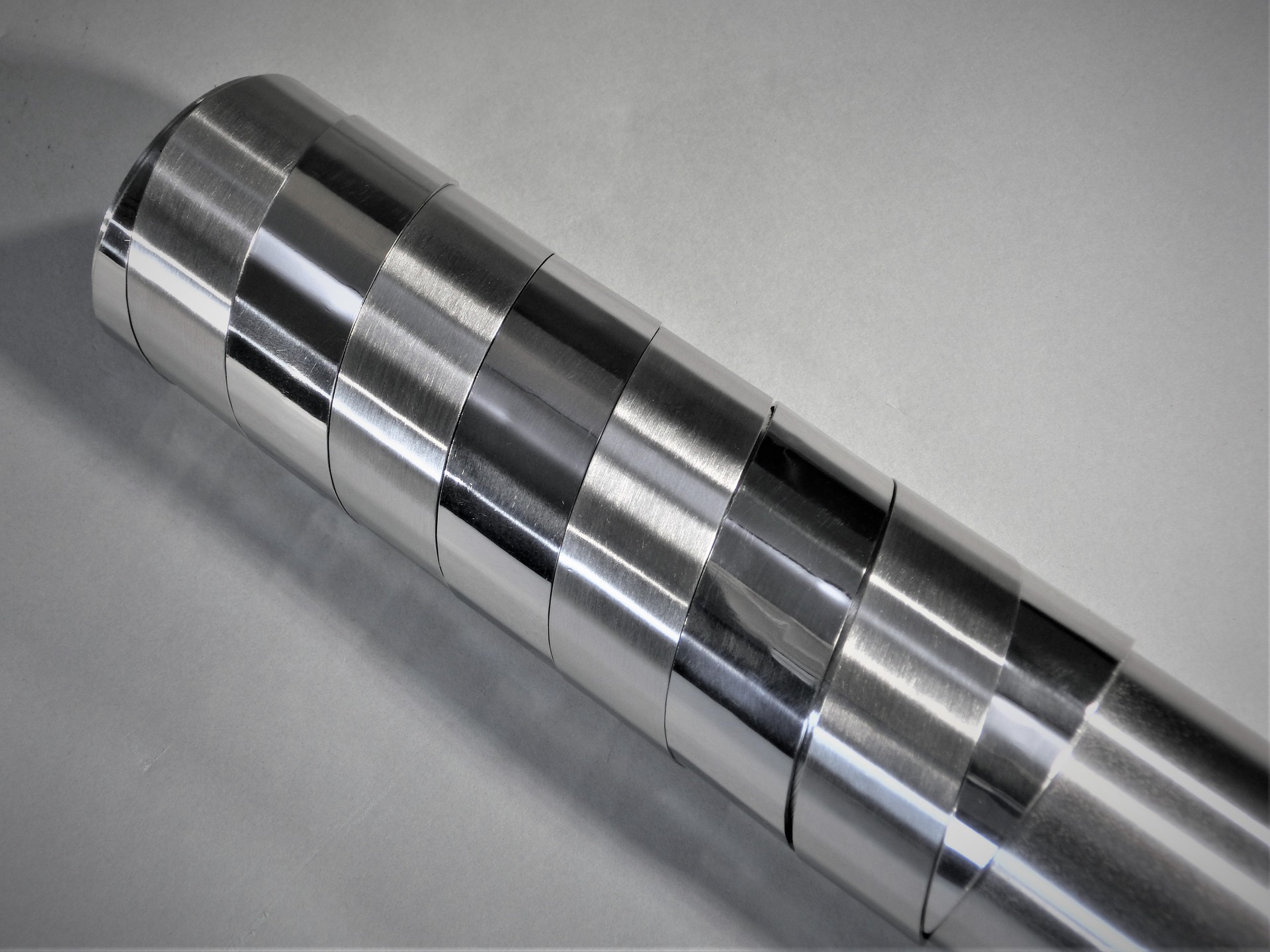

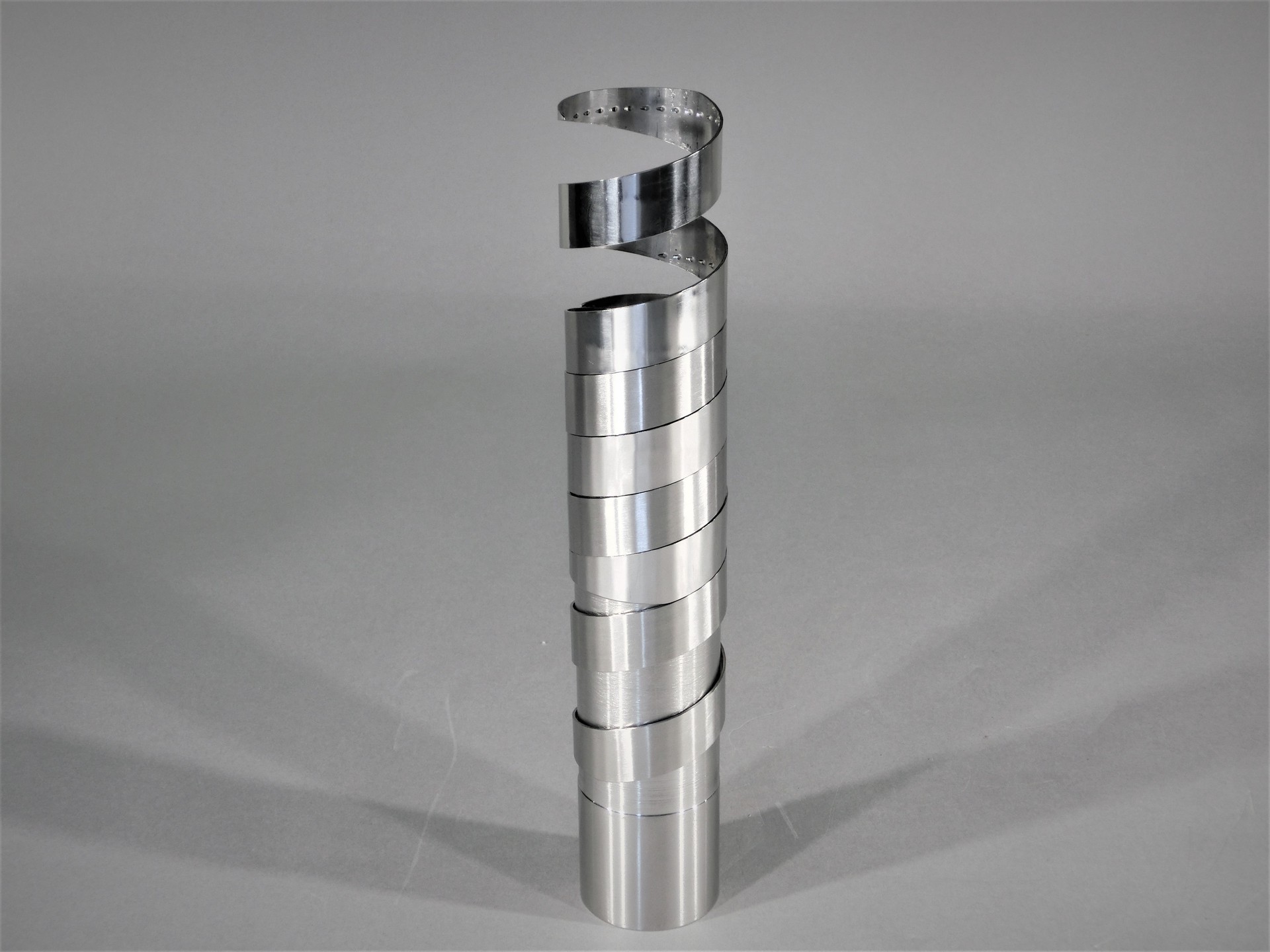

Roll bend combination bar

Kinukawa Kougyou Co., Ltd. (Ishikawa, Japan)

  • Size: W50 x D50 x H180 mm

  • Accuracy: ± 0.3 mm

  • Programming time: 400 min

  • Processing time: 120 min/quantity

  • Quantity: 20

  • Material: Stainless steel (SUS304)

  • Thickness: 1.0 mm

  • Type: Original work

Process

  • 2D/3D Design

  • Unfolding

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Surface Finishing

Strengths

T-UP金型を本来の使用用途を超えて、曲げの突き当てとして活用することにより、本来精度出しが難しい形状の曲げ加工を実現出来ました。

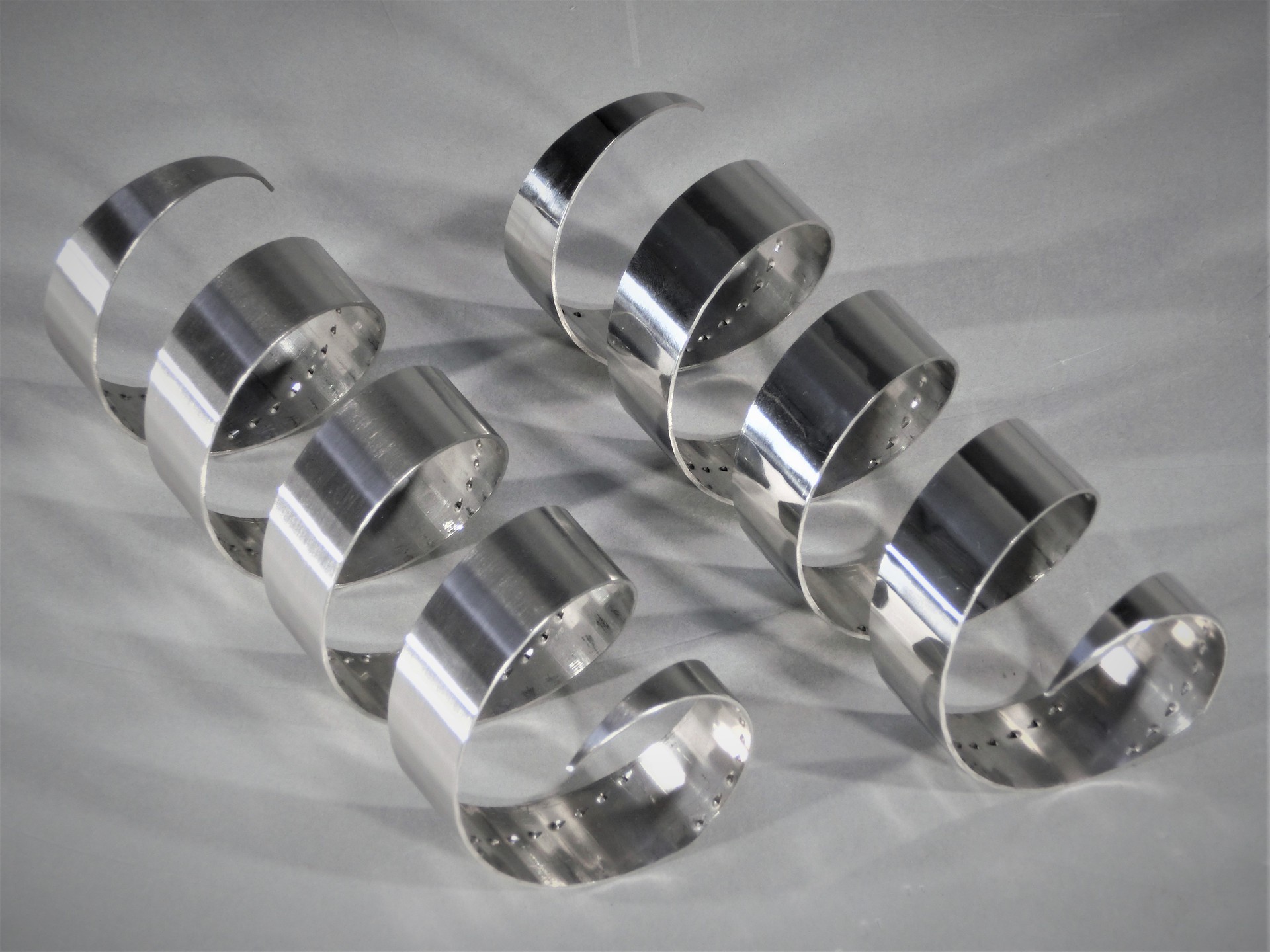

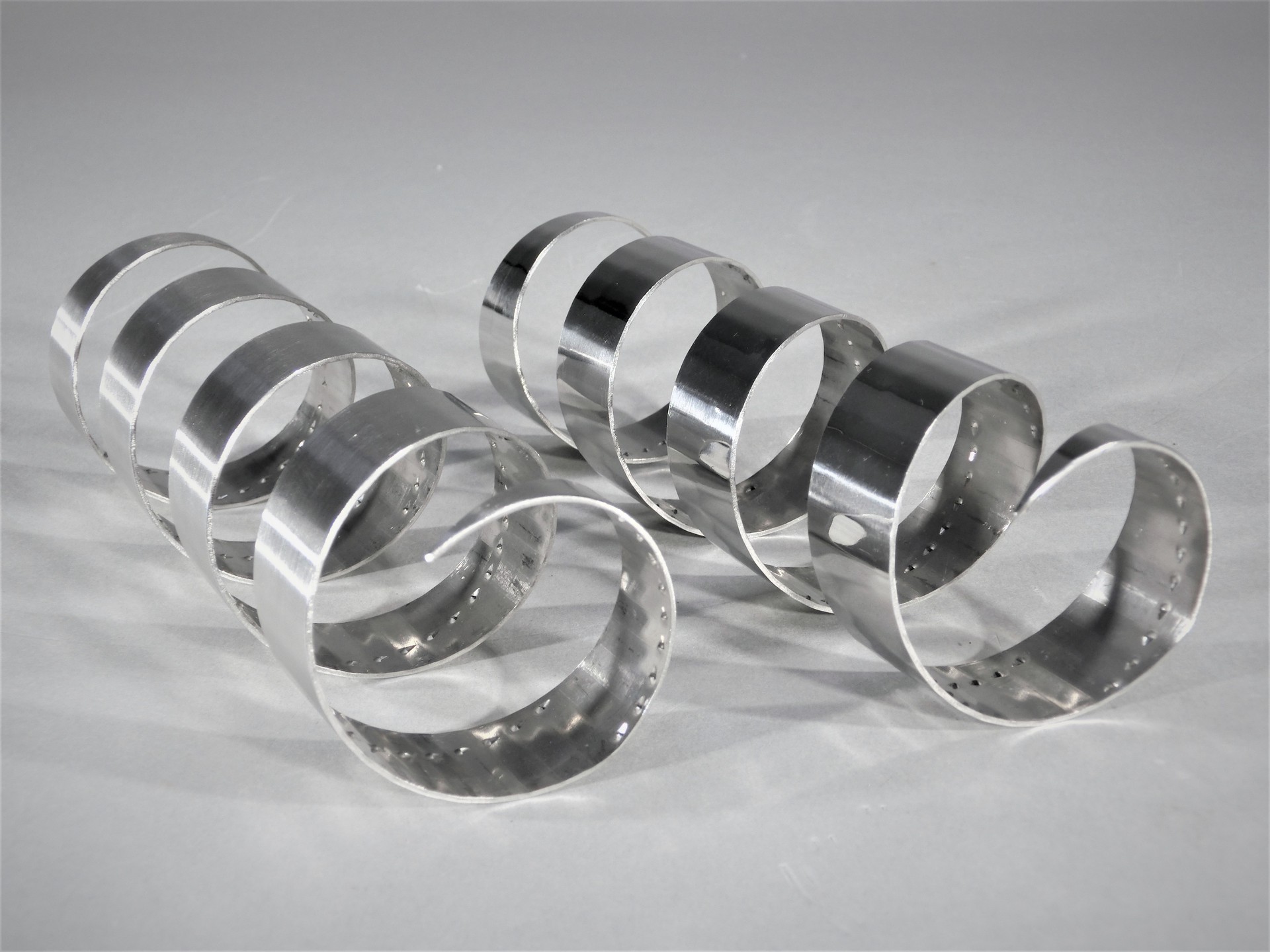

2つ同じものを製作しなければ棒状にならない製品でも、この加工法を用いることによって再現性のある加工が可能となり、組合せ棒が完成しました。

https://youtube.com/shorts/4QFez63ArIs?feature=share
