Parts055

Technical Award

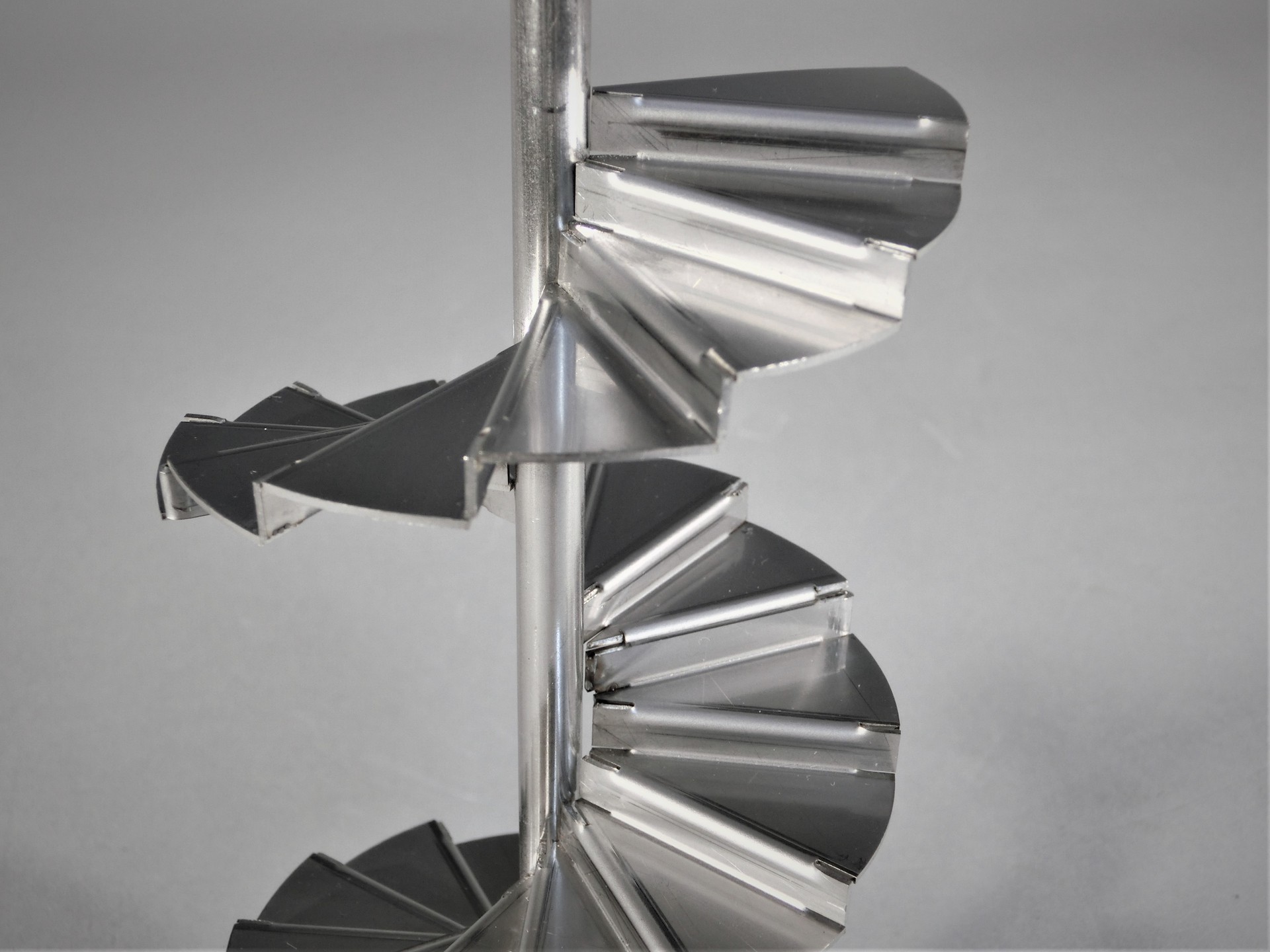

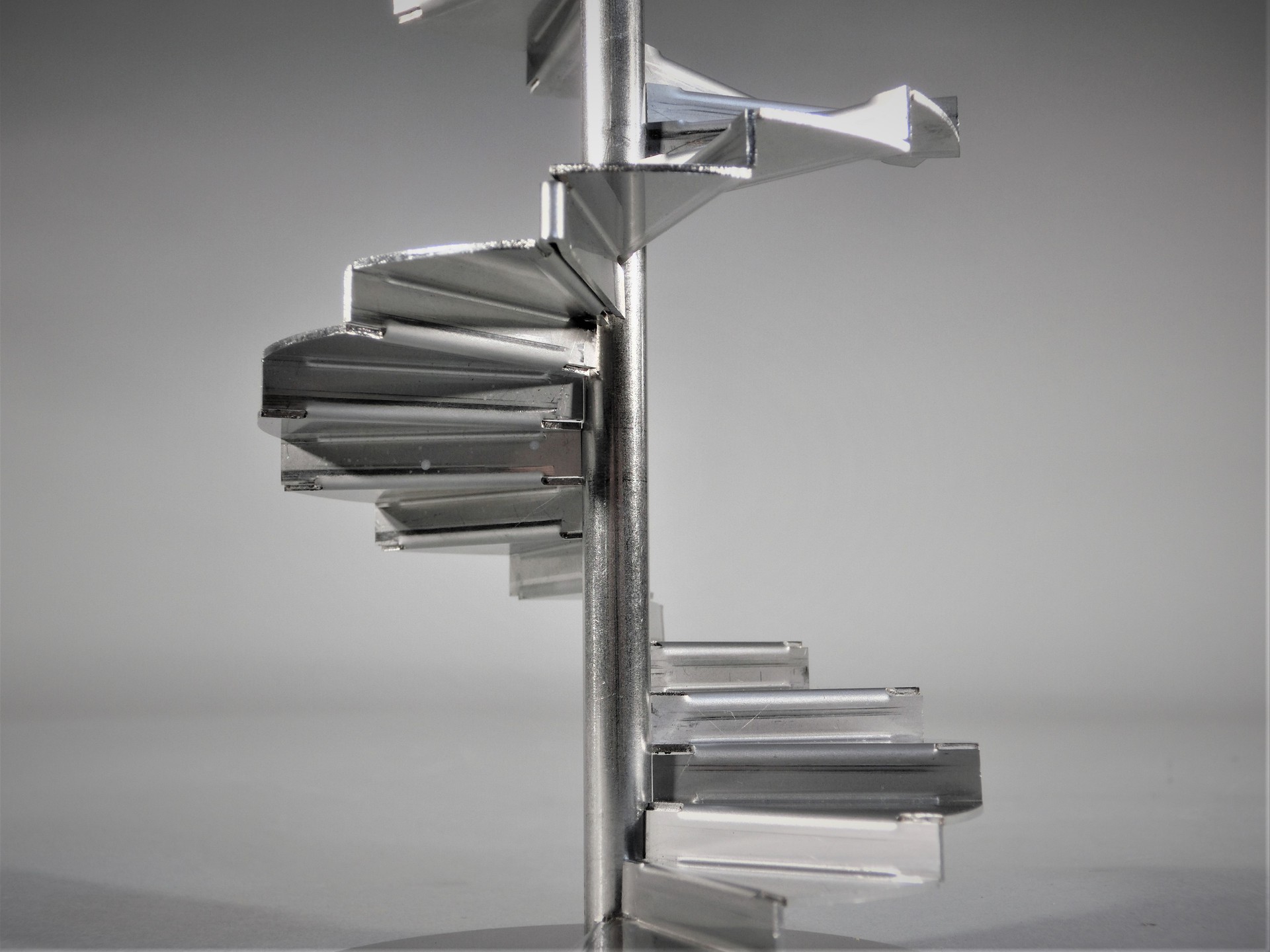

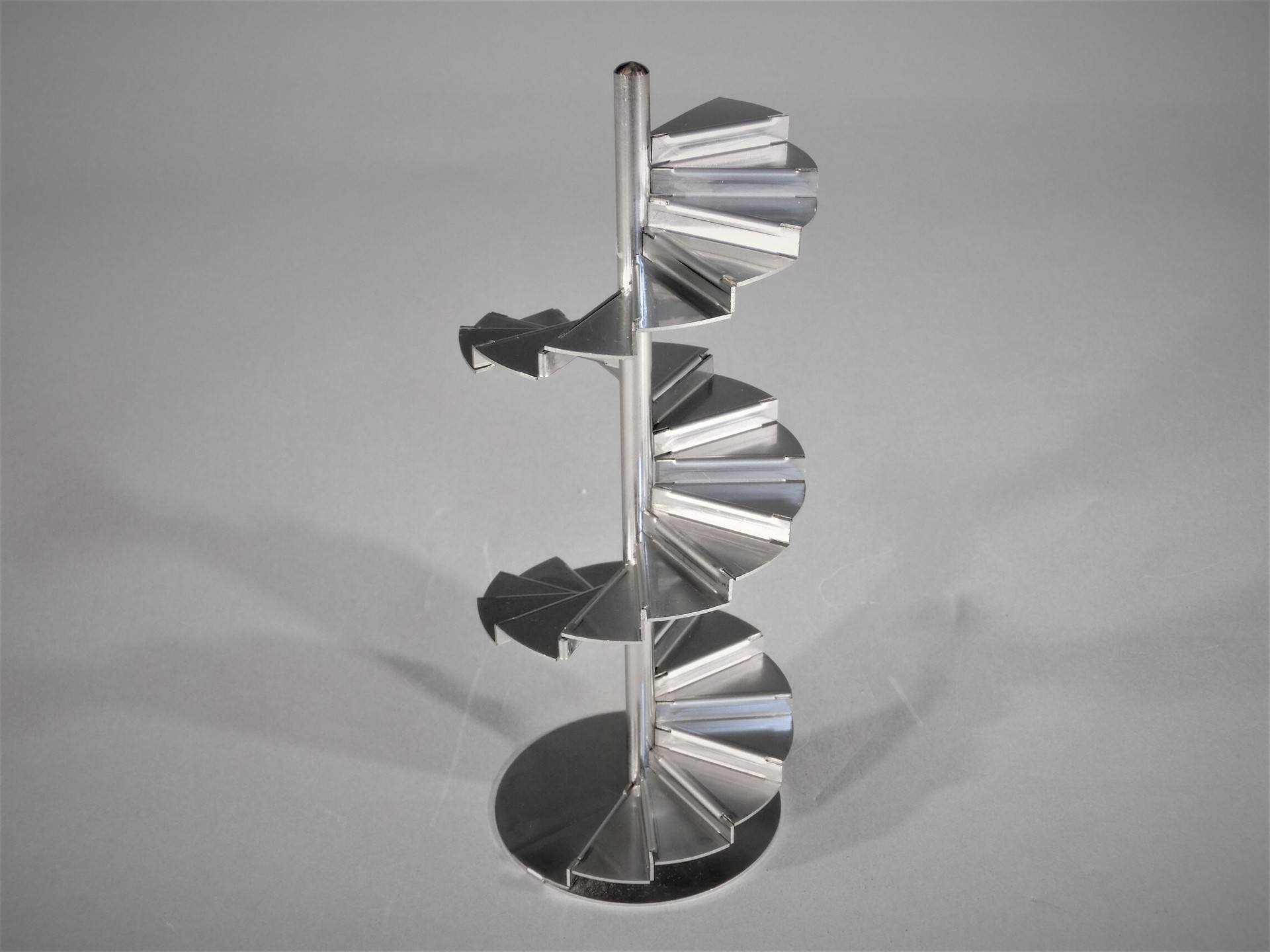

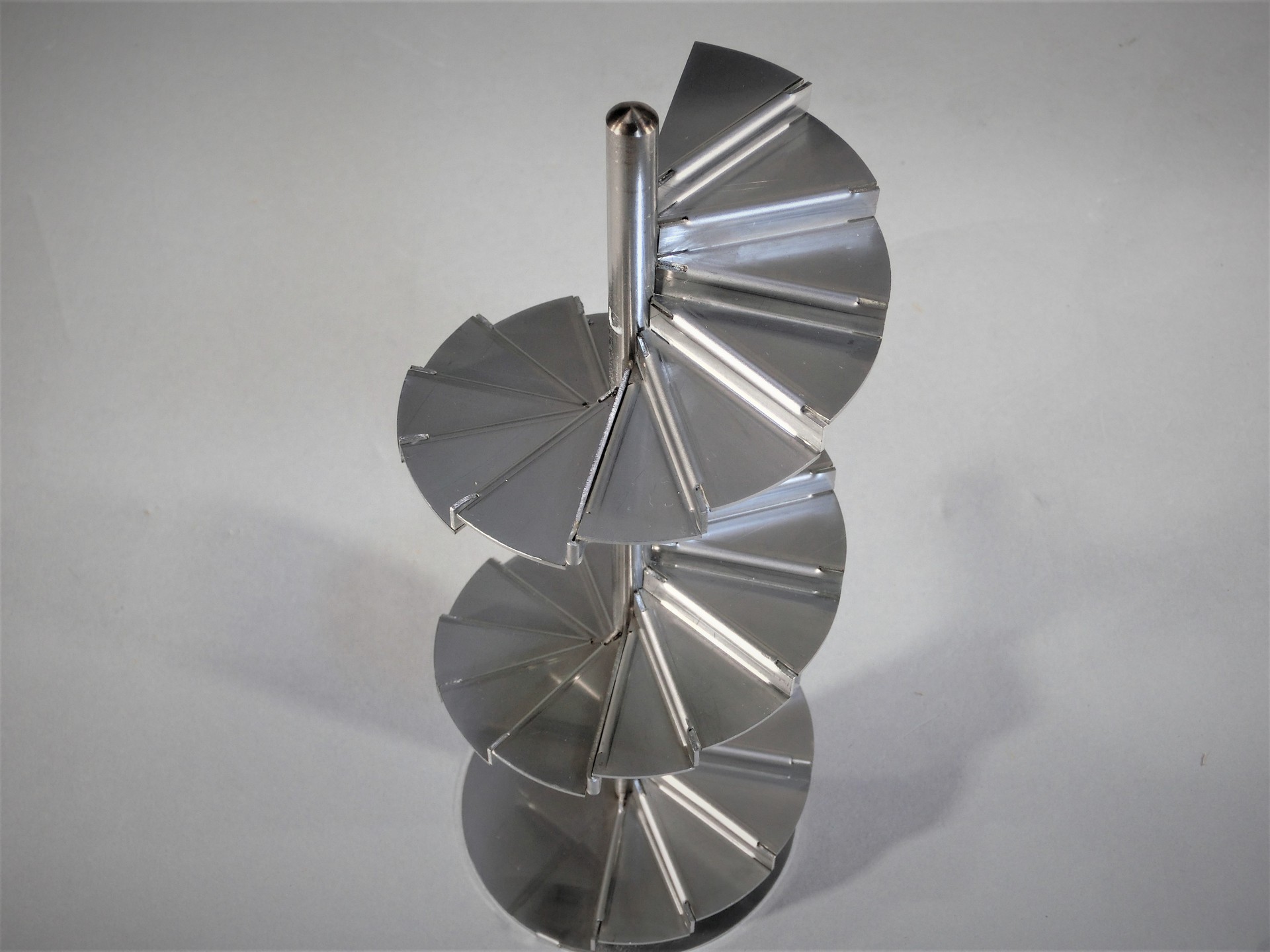

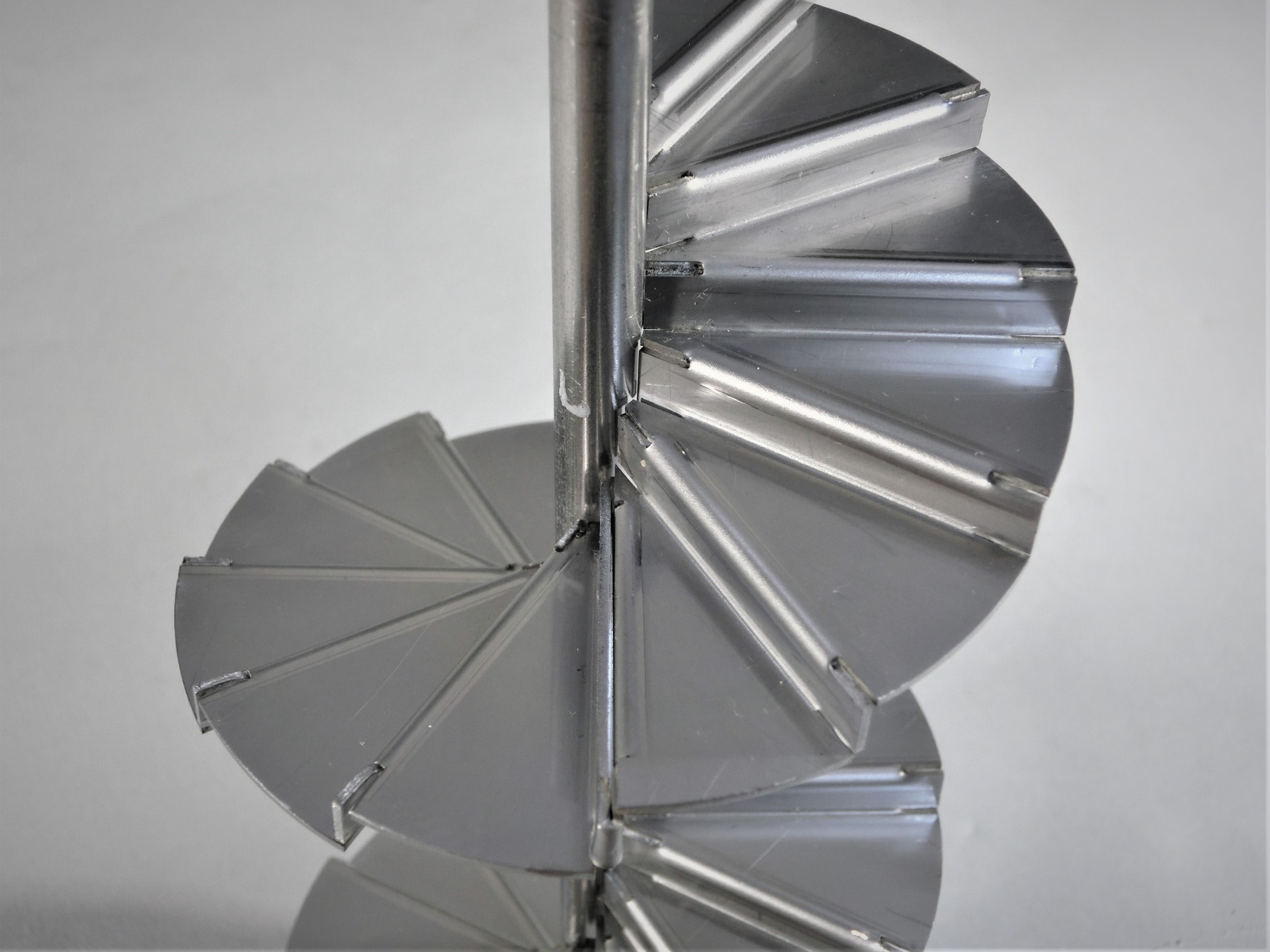

Spiral staircase

Yamaguchi Kinzoku Kyokuban kogyo Co., Ltd. (Yamaguchi, Japan)

  • ・Size: W182 x D80 x H80 mm

  • ・Accuracy: ± 2.0 mm

  • ・Programming time: 30 min

  • ・Processing time: 60 min/quantity

  • ・Quantity: 2

  • ・Material: Stainless steel (SUS430)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Welding

Strengths

65回の曲げのうち30回が目見当による曲げです。

階段を同方向に展開すると段数が限定されるので、
半分で折り返すようにして段数を増やすように工夫しました。

途中で表裏の向きが変わりますので、レーザマーキングだけでは目標位置が定まらないため、内外にスリットを入れ目印にしました。

折り返し箇所は曲げ幅が6㎜なので、既存の金型では入らないため、以前レーザ加工機で製作した簡易金型を使用して加工しました。
