Explosion-proof safety valve for lithium-ion batteries (Parts033)
Parts033
Judging Committee's Special Award

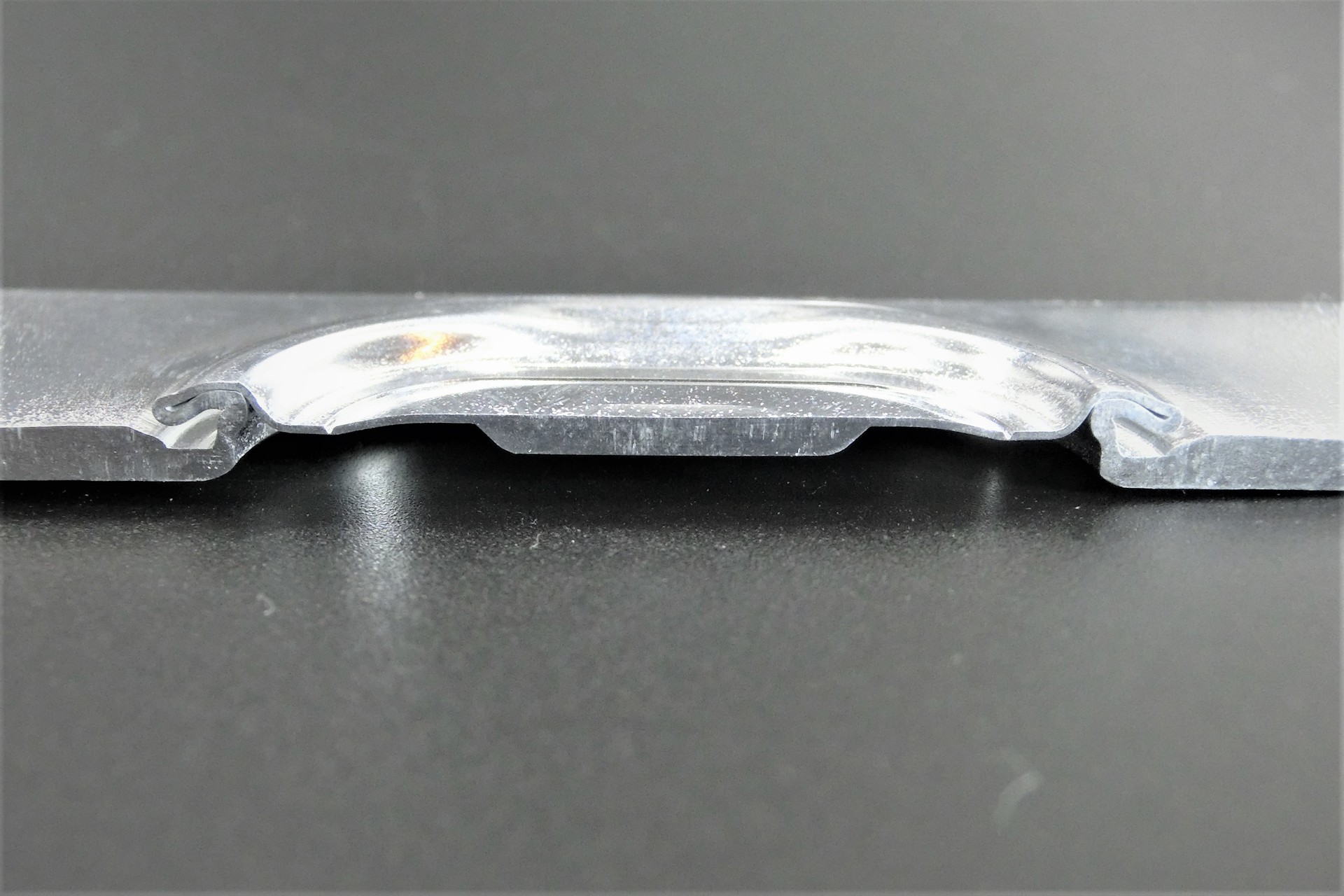

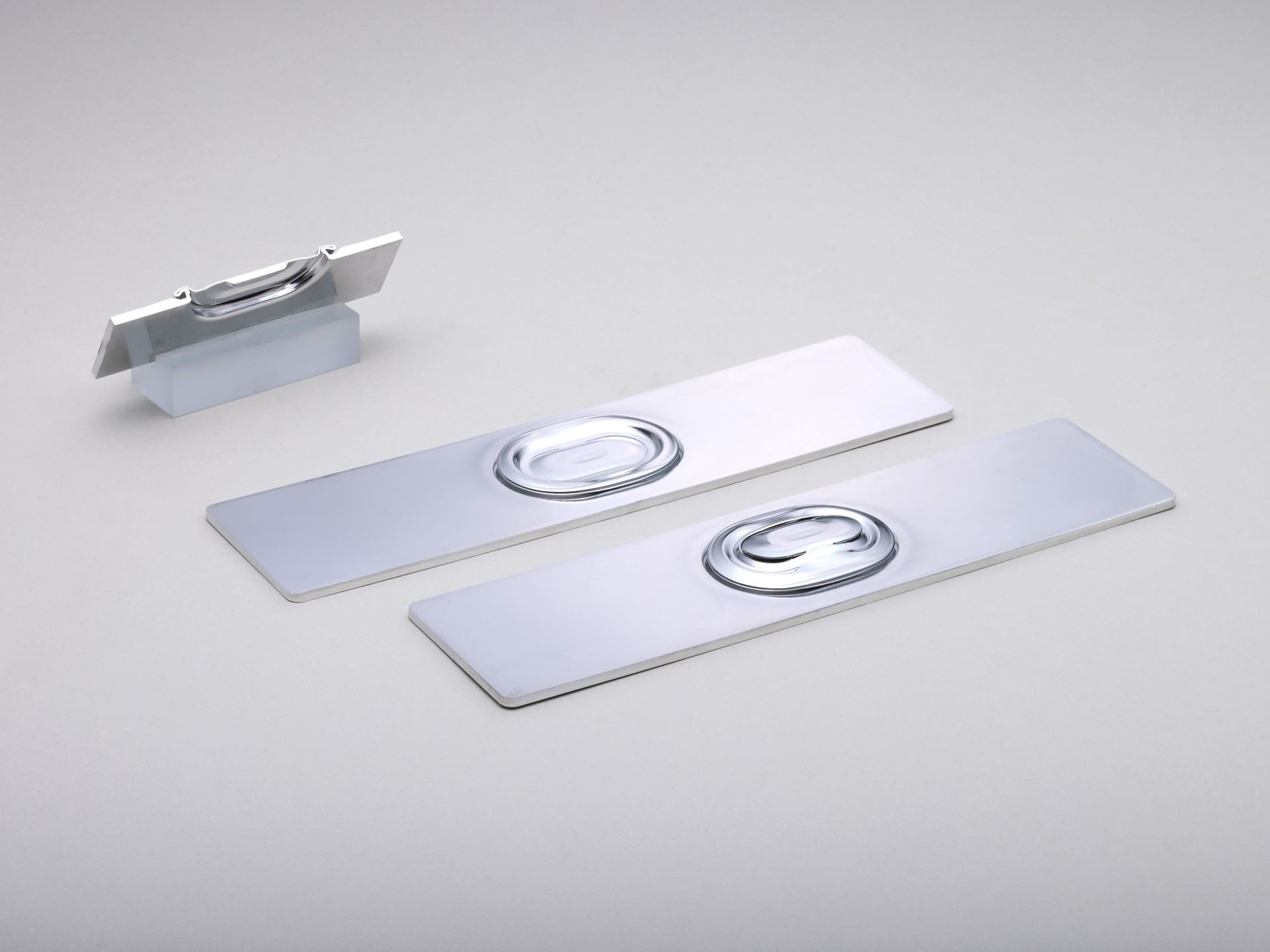

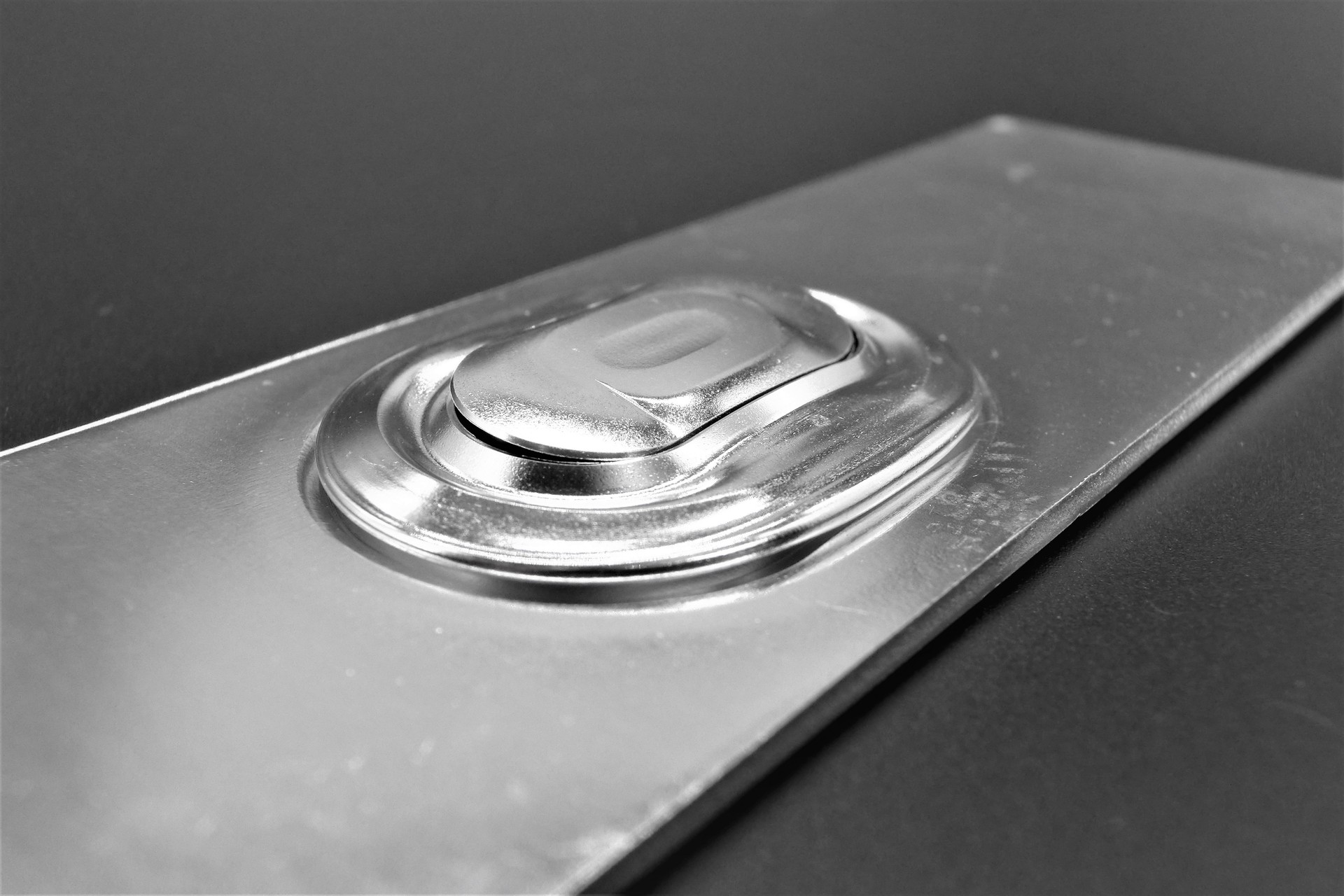

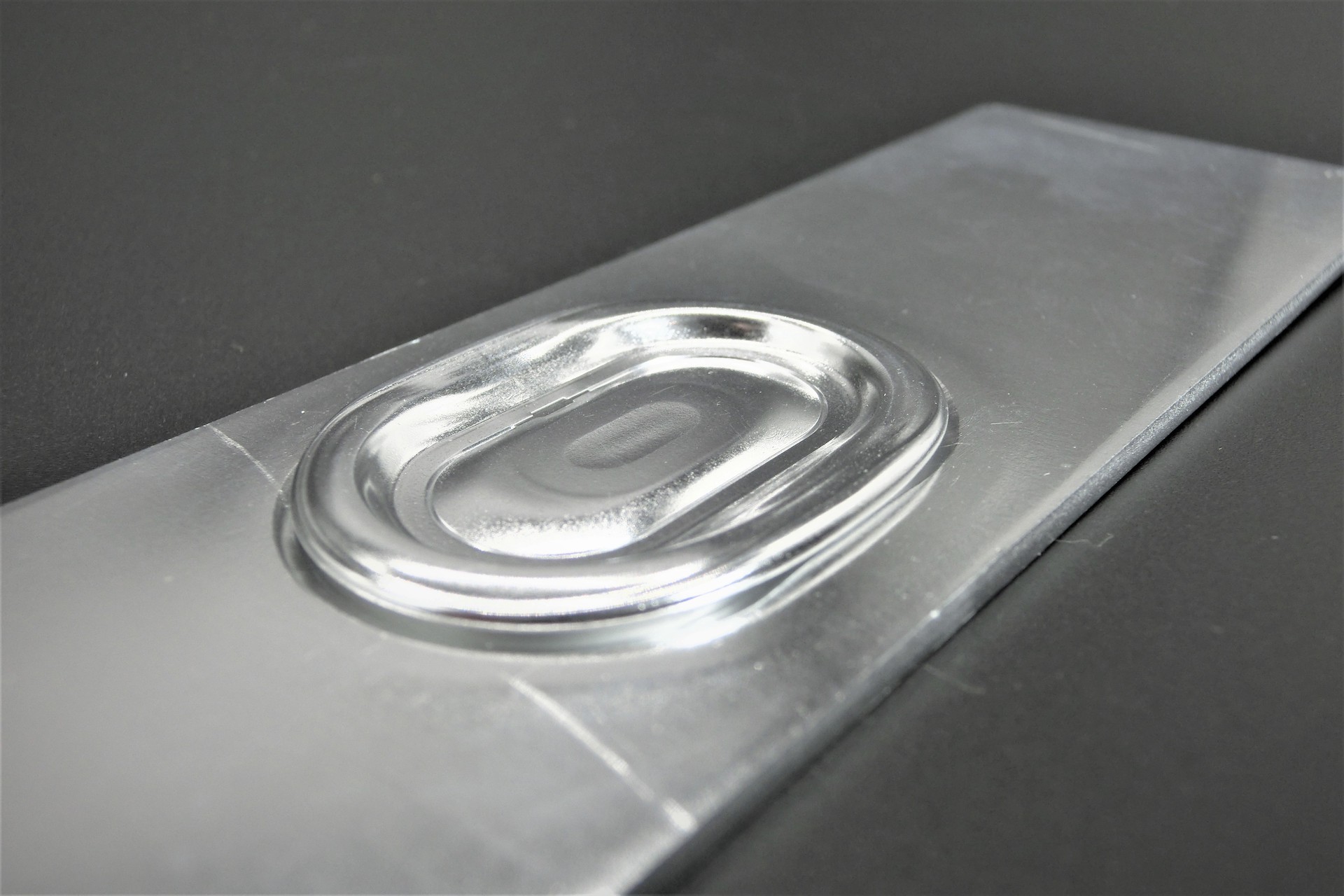

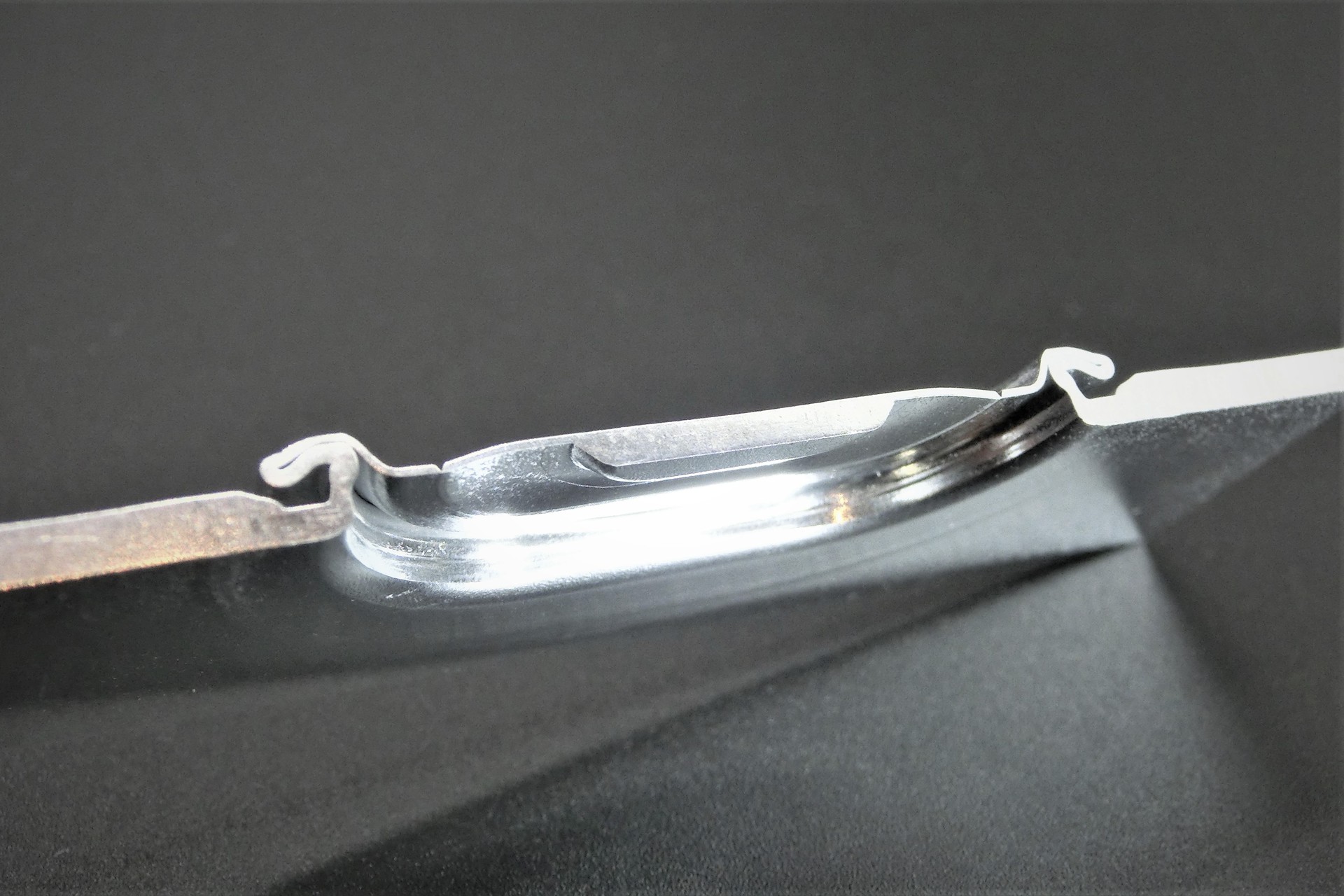

Explosion-proof safety valve for lithium-ion batteries
Soode Nagano Co., Ltd. (Nagano, Japan)
-
・Size: W145 x D38 x H3.8 mm
-
・Accuracy: ± 0.8MPa±0.2MPa mm
-
・Programming time: 1 min
-
・Processing time: 1 min/quantity
-
・Quantity: 50
-
・Material: A3003
-
・Thickness: 2.0 mm
-
・Type: Original work
Process
サーボプレスによる多工程順送加工
Strengths
リチウムイオン電池に必要とされる一体型安全弁付き蓋板を独自開発。
一定の圧力(0.8MPa±0.2MPa)を付加させることにより、安定して防爆安全弁が作動します。
現行の別部品溶接接合方式ではなく、蓋本体との一体化により、生産性向上、品質安定、価格低減を達成しました。
電気自動車や、家庭用定置式蓄電池への適用が可能で、今後の大きな市場への参入が期待されます。
200tonサーボプレスSDE-2017iⅢにより、コイニング加工→つぶし加工→インパクト成形→成形加工の組み合わせでプレス順送加工として高生産性と低価格化が可能となりました。
