37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts030

Technical Award

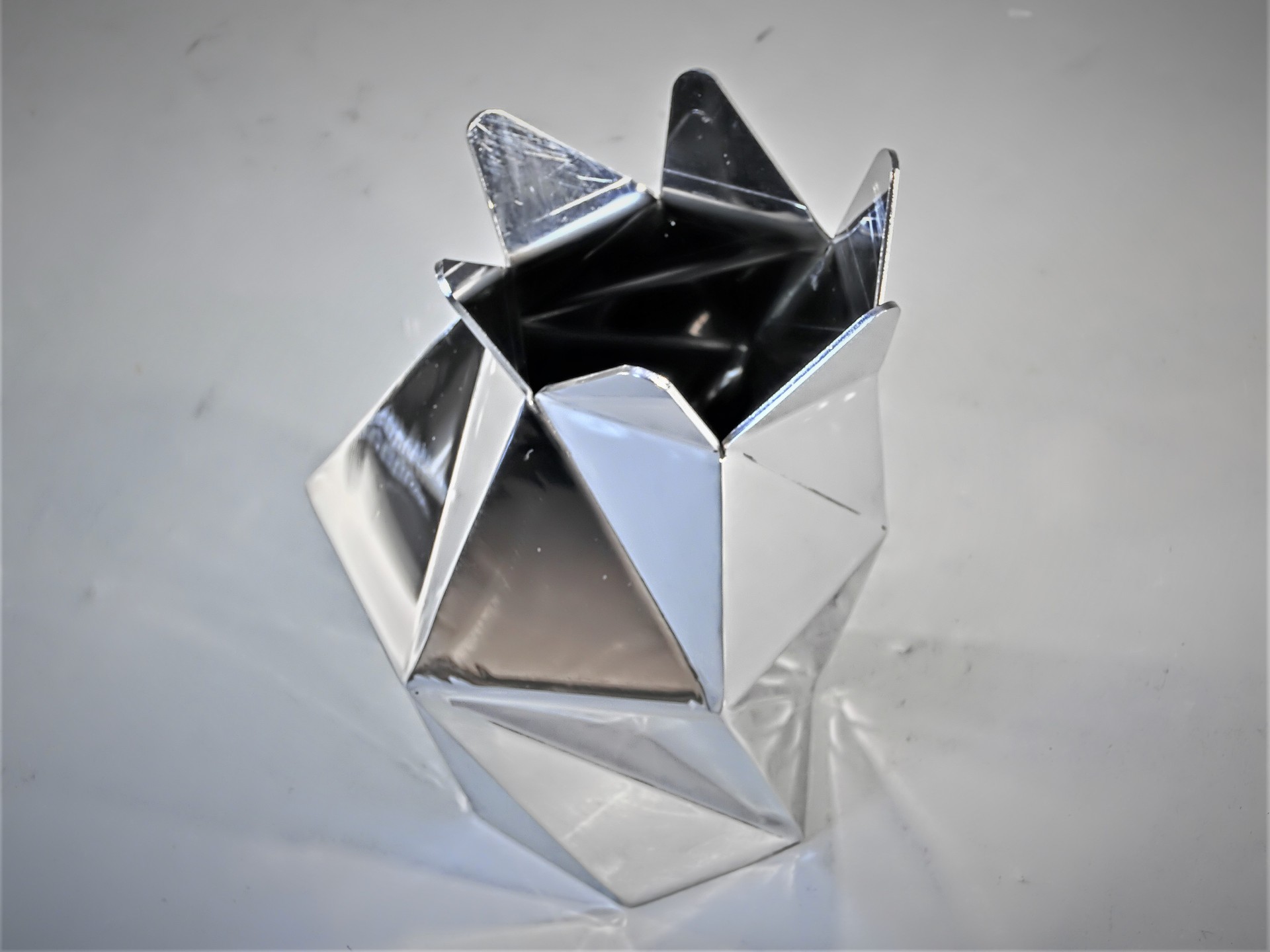

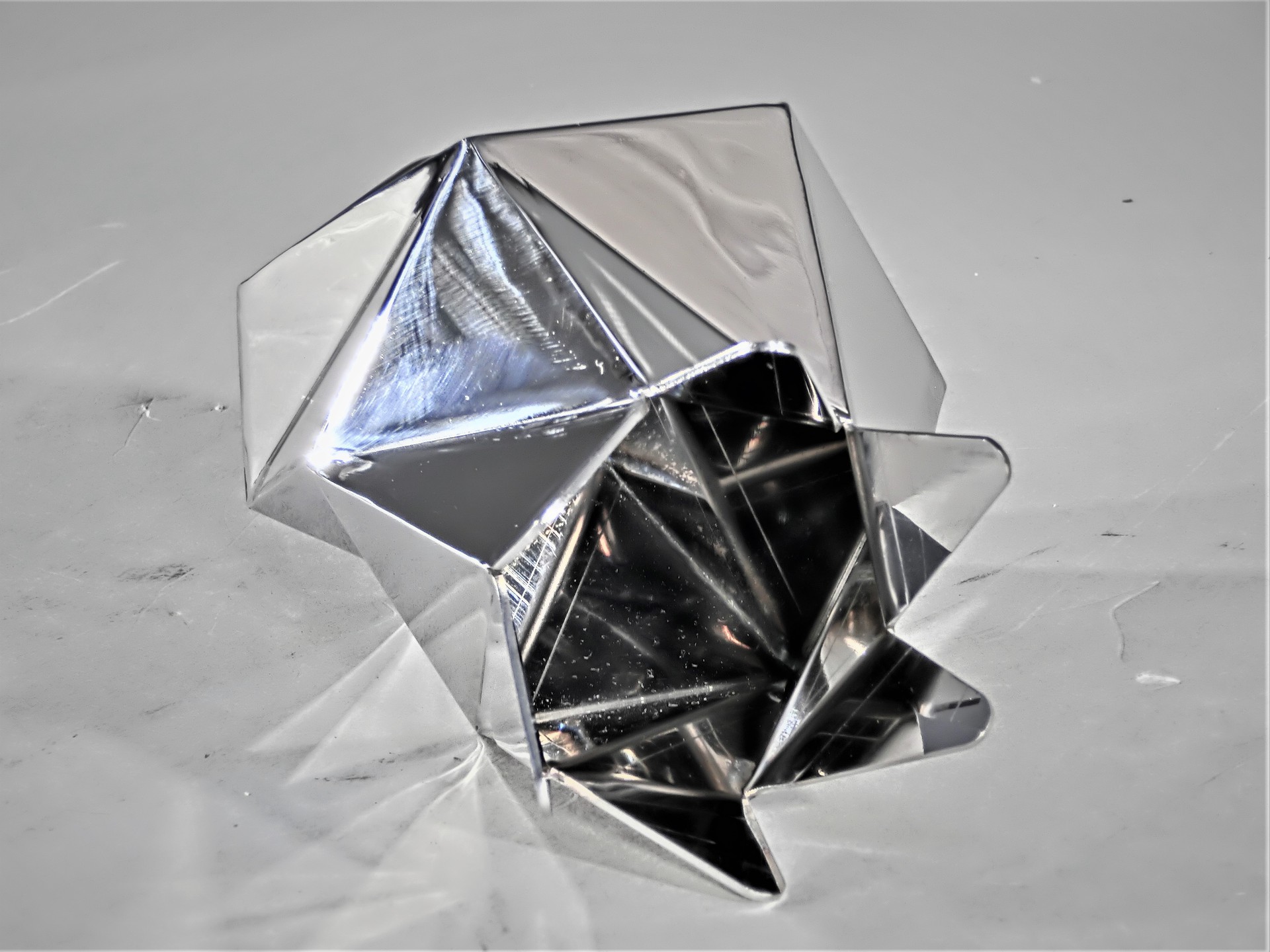

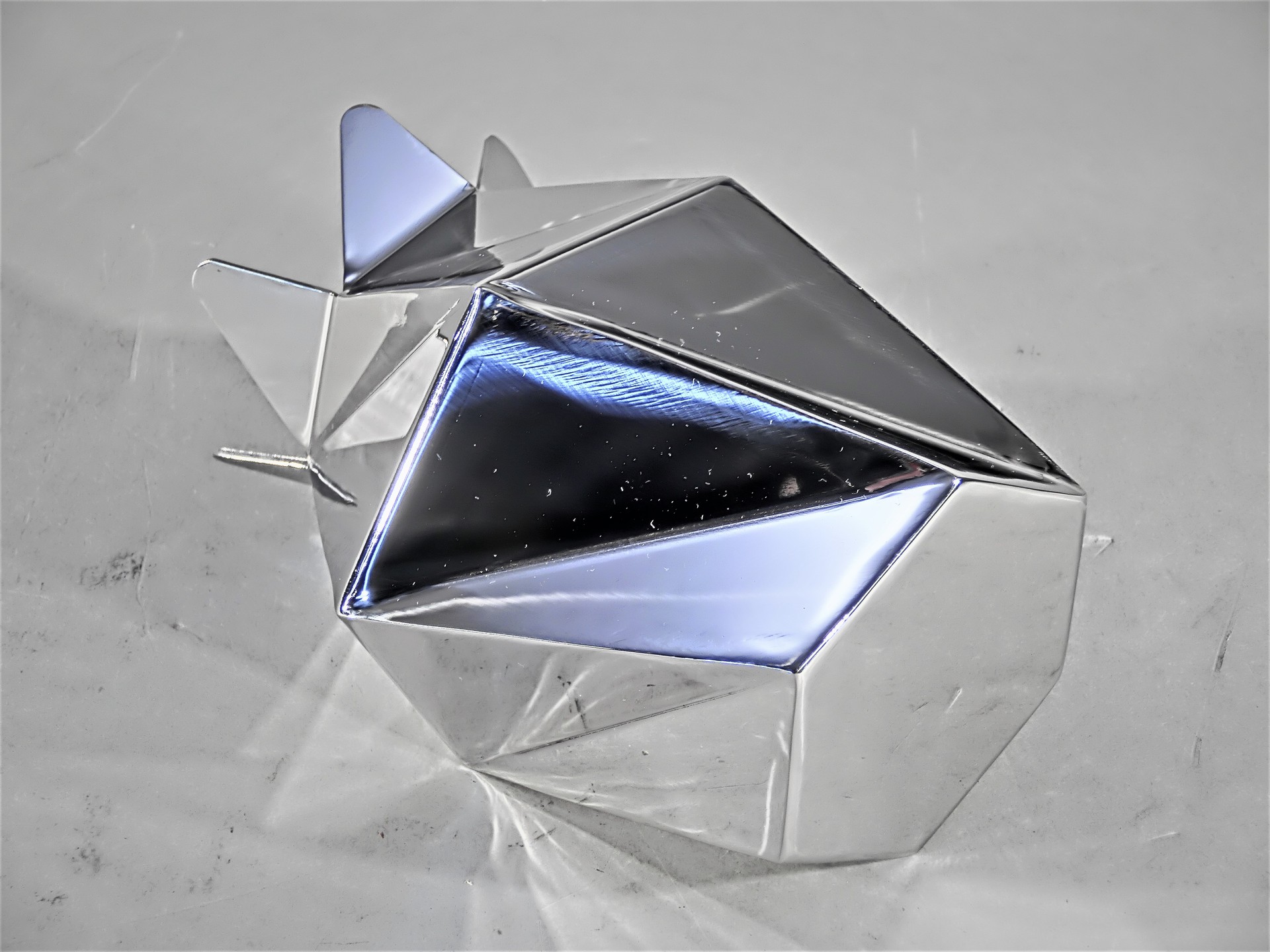

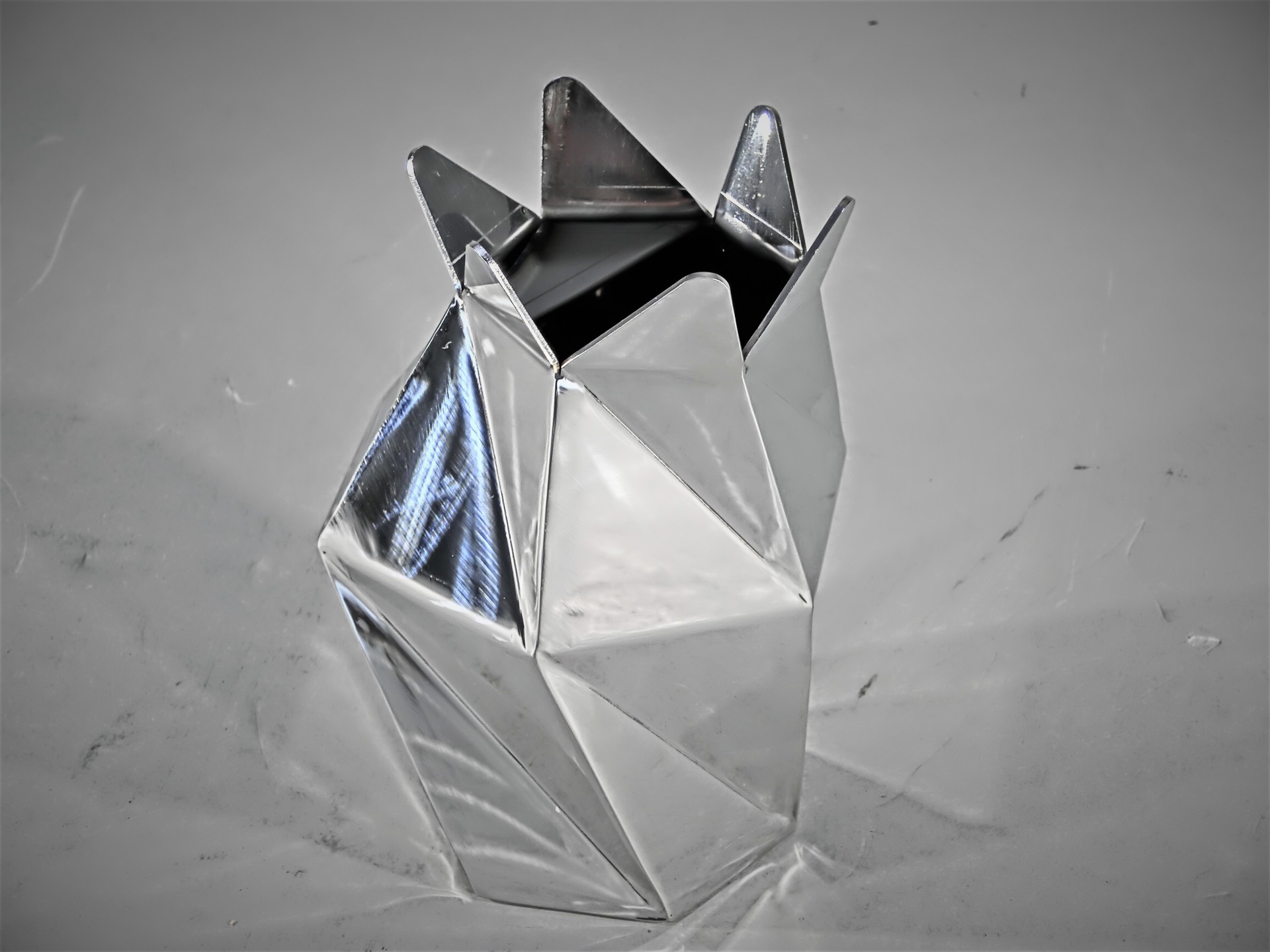

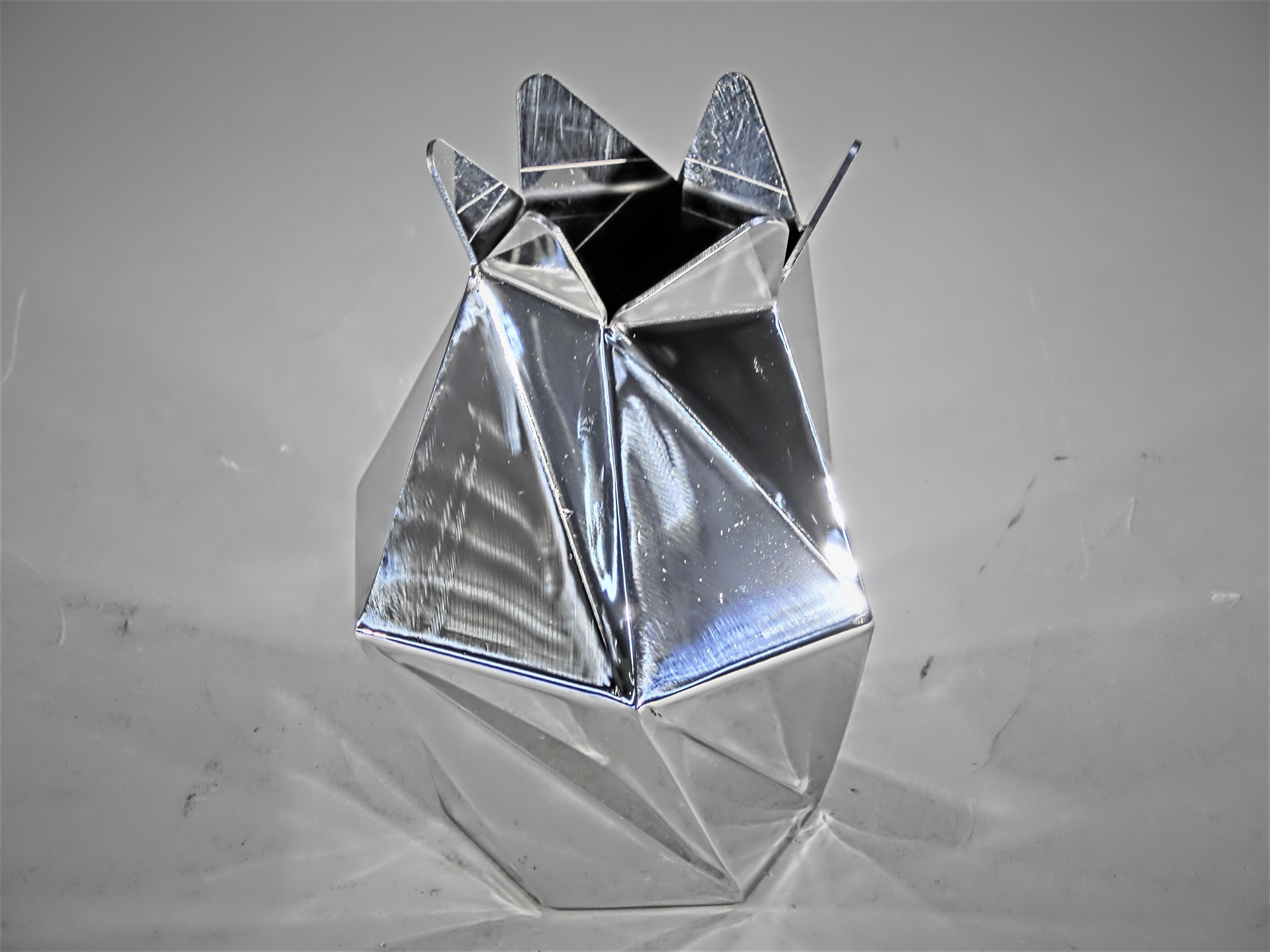

Vase

tanakasangyo Co., Ltd. (Shizuoka, Japan)

  • ・Size: W120 x D120 x H160 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 3 min

  • ・Processing time: 180 min/quantity

  • ・Quantity: 4

  • ・Material: Stainless steel (SUS430)

  • ・Thickness: 1.5 mm

  • ・Type: Prototype

Process

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Welding

  • Surface Finishing

Strengths

曲げ加工はバックゲージに当てずに、全てケガキとポンチを目安に曲げました。


0.2㎜以上ズレると完成形に大きく影響するので、細心の注意を払って曲げ加工をしました。

溶接工程は、熱変形を考慮して、定盤に固定して加工しました。

溶接順序も熟練工の感覚で行い、溶接個所は多かったが、殆ど熱変形の影響無く仕上がりました。
