37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts020

Technical Encouragement Award

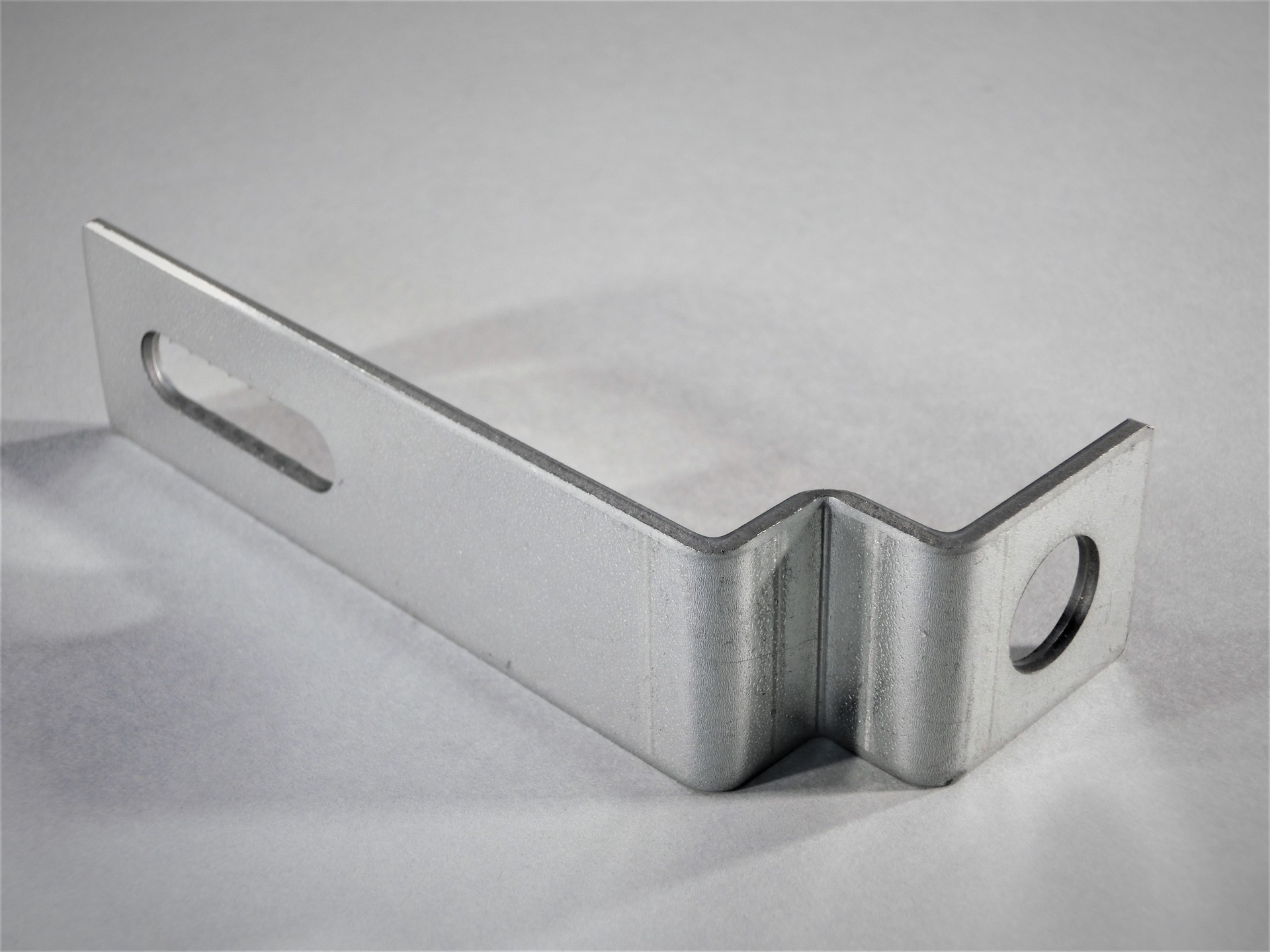

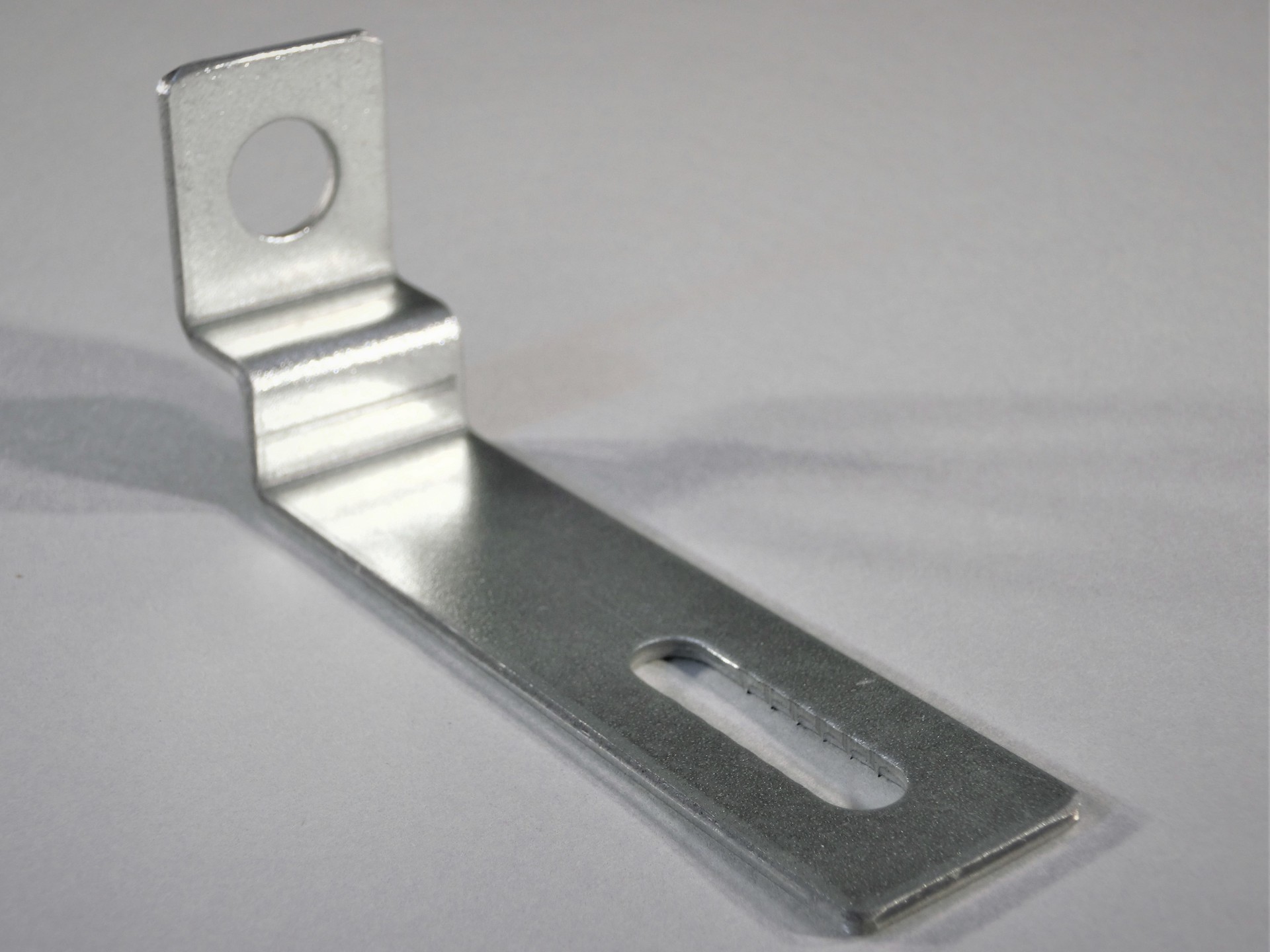

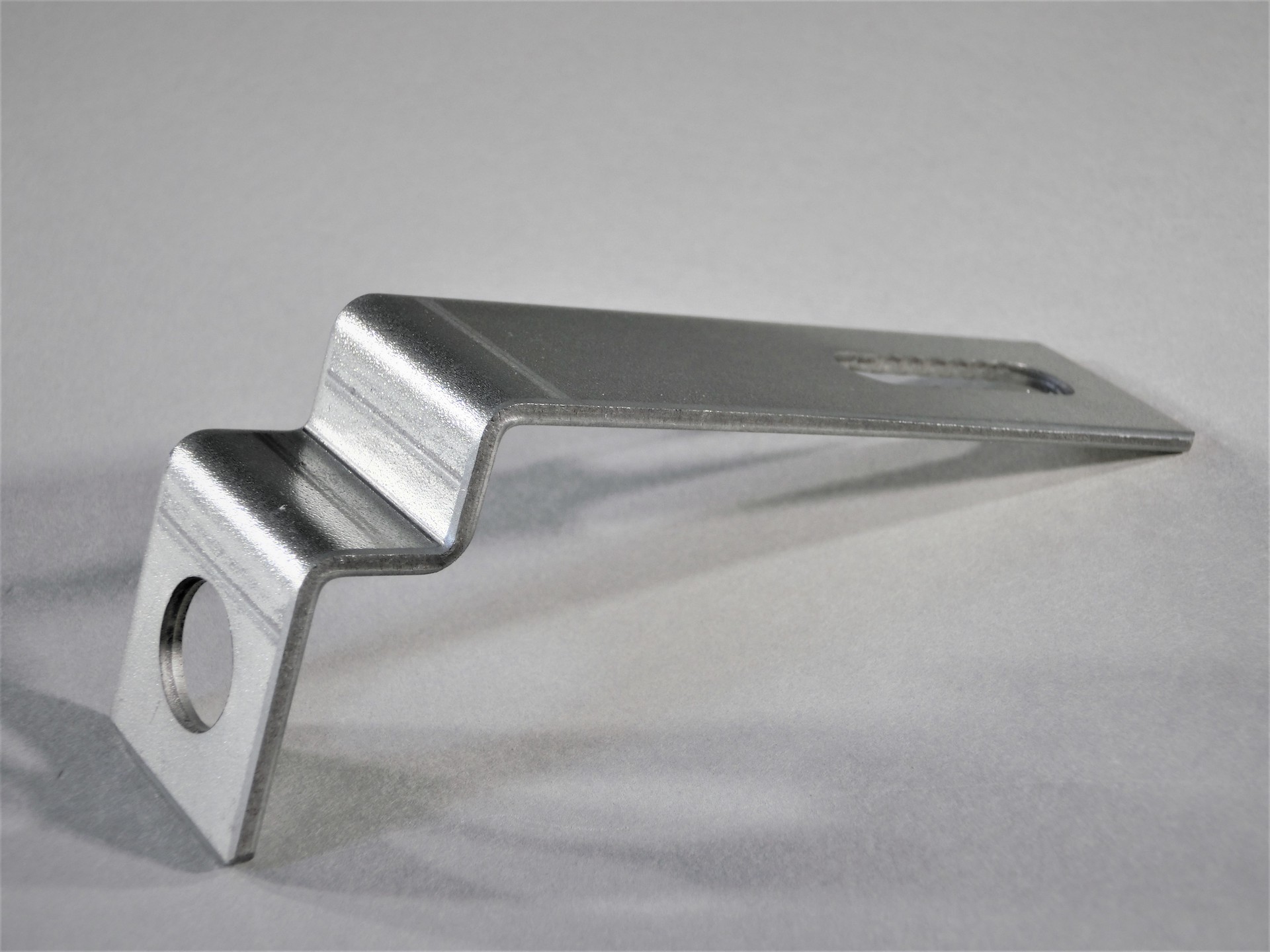

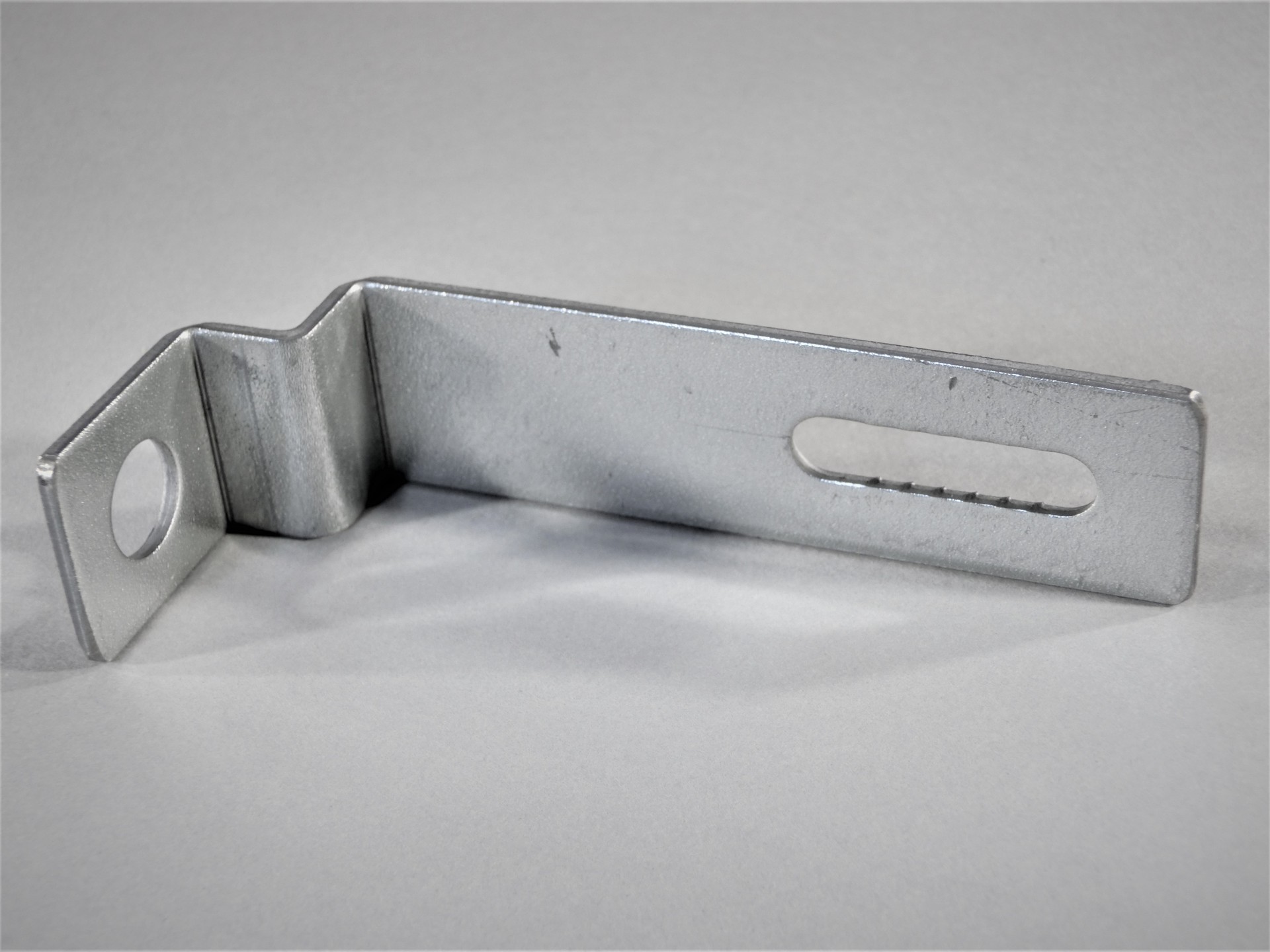

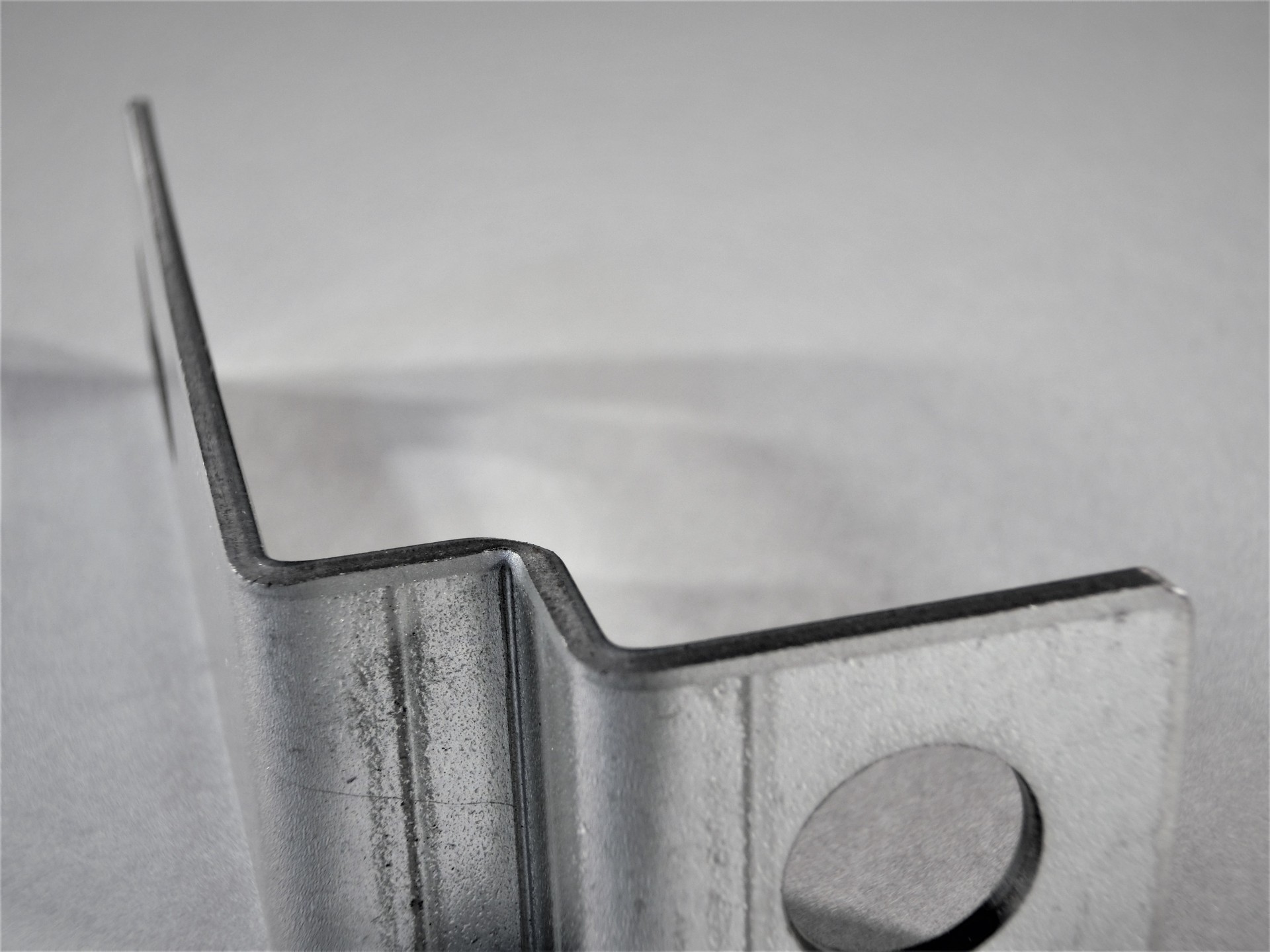

Storage sliding door parts

TAKAYAMA Corp. (Osaka, Japan)

  • ・Size: W100 x D20 x H20 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 30 min

  • ・Processing time: 20 min/quantity

  • ・Quantity: 50

  • ・Material: Mild Steel (SPHC)

  • ・Thickness: 2.0 mm

  • ・Type: Prototype

Process

  • Programming

  • Punching

  • Shearing

  • Bending

Strengths

タレットパンチプレスで多数個取り後、シャーリングにて切断することで継ぎ目を少なくしました。

単純そうでも加工誤差あれば引き戸がきつかったりガタガタするので、すぐに苦情が来ます。

試作改良を重ねて、この形が一番スムーズな開閉できると判断しました。
