37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts015

Technical Award

Isesaki City-Kuwamaru

Shimada Industriustrial Co., Ltd. (Gunma, Japan)

  • ・Size: W120 x D85 x H100 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 1440 min

  • ・Processing time: 20 min/quantity

  • ・Quantity: 2

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.8 mm

  • ・Type: Original work

Process

  • CAD/CAM

  • Programming

  • Punch & Laser

  • Surface Finishing

Strengths

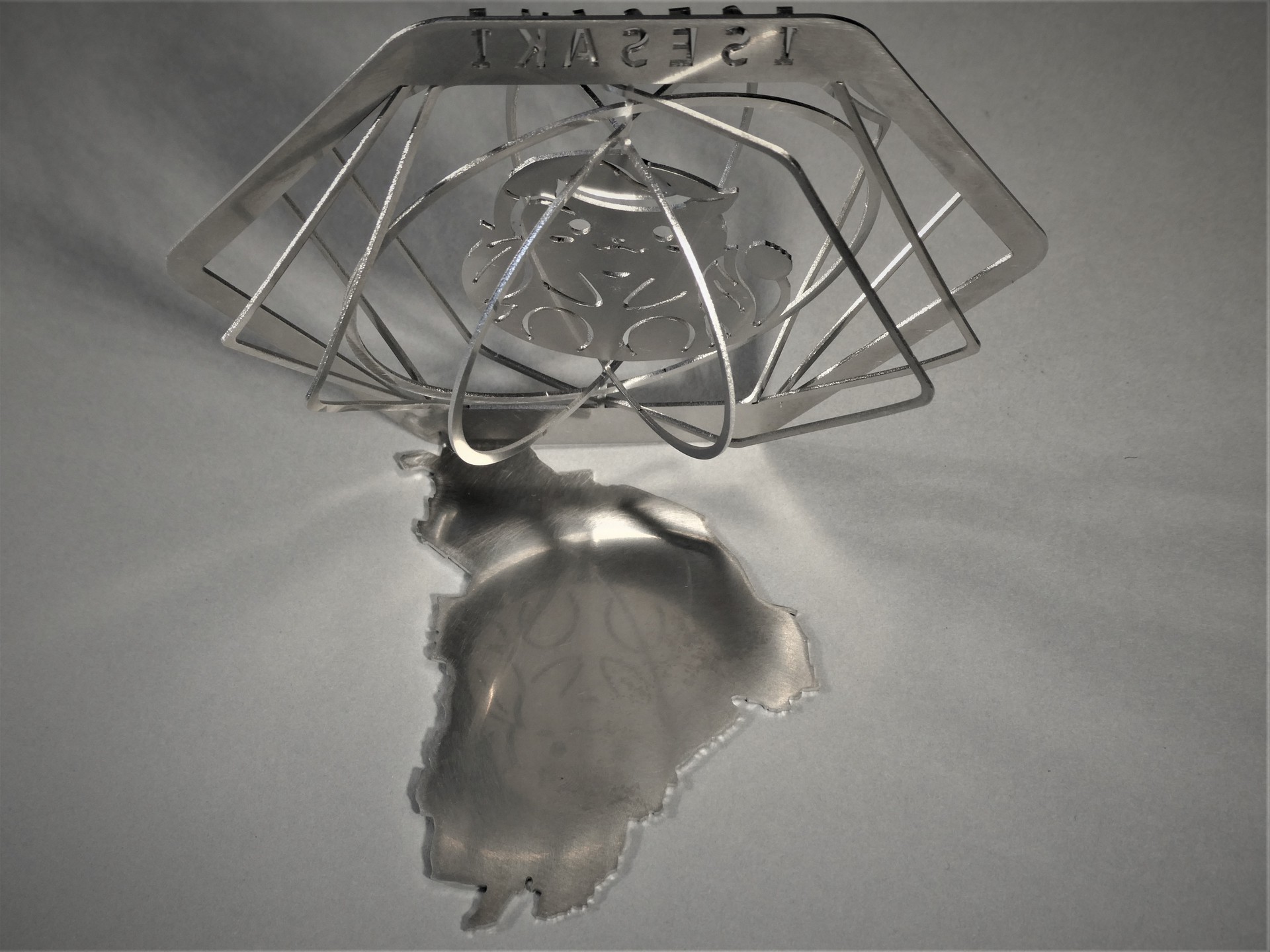

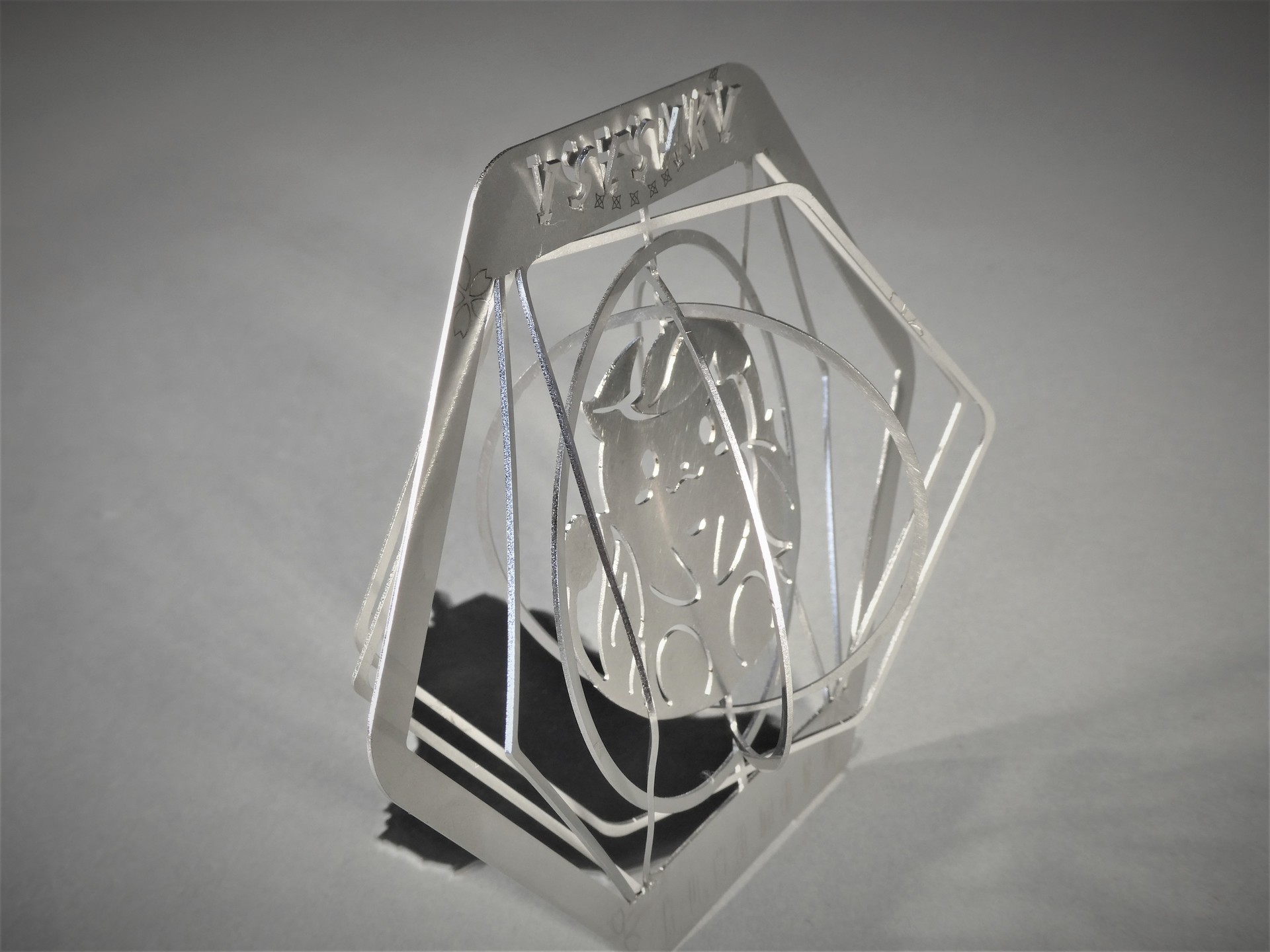

｢どの角度から見ても楽しめる｣を心掛けました。

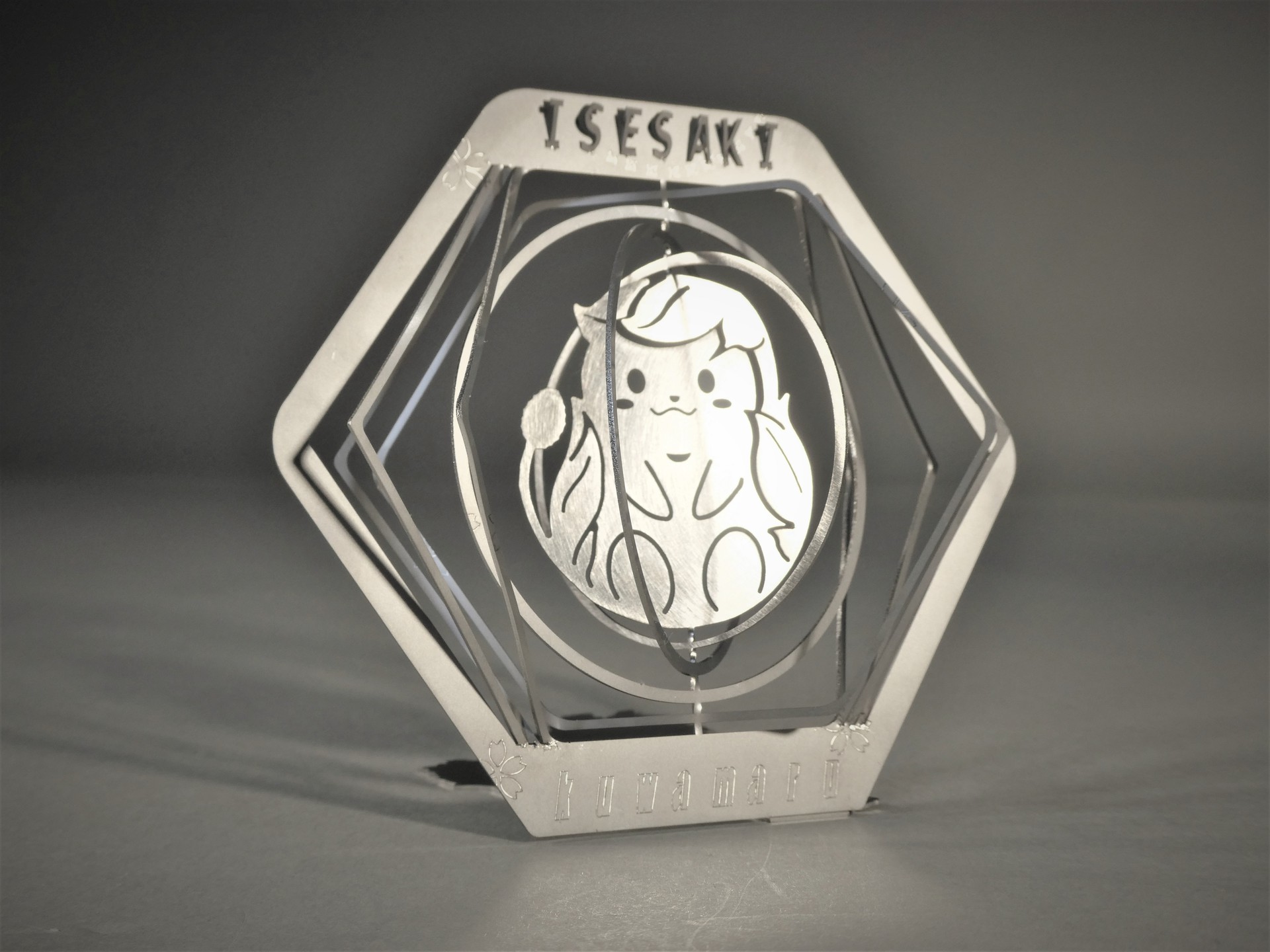

デザインの工夫点は群馬県伊勢崎市のマスコットキャラクターの｢くわまる｣をメインに土台には伊勢崎市の地形を表現して、｢くわまる｣の周りは丸や六角形など多種多様な形で｢ひとつの知恵に縛られない｣という弊社にぴったりなデザインをイメージして文字を抜き取らずに浮き出してみたり、ケガキ線を用いて面白さも取り入れました。

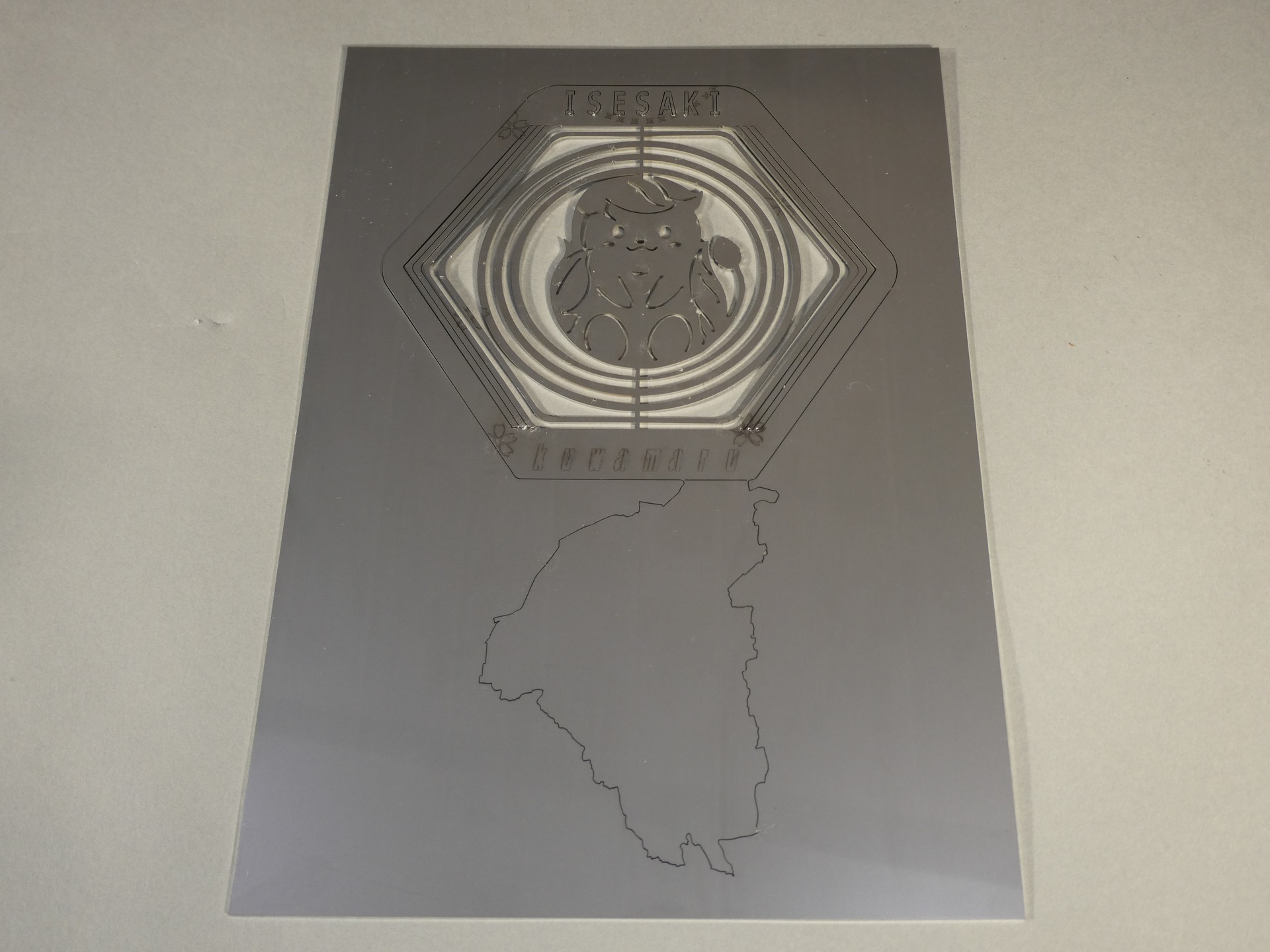

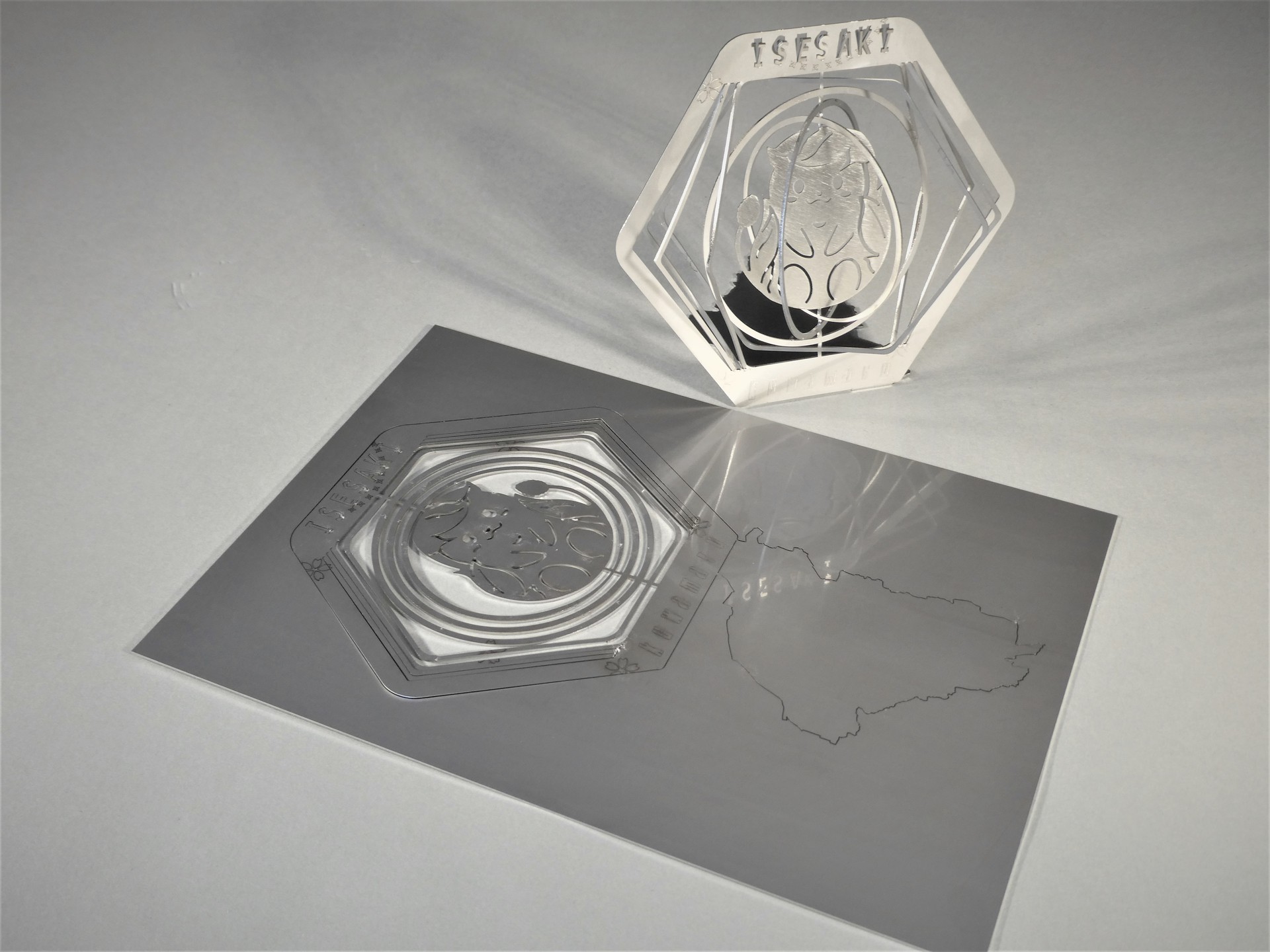

展開図作成では伊勢崎市の形を連続線で繋いでいく作業や｢くわまる｣の形をレーザ加工しやすい様にコーナーRを円で繋いでいくのが大変で、プログラム作成には何度も展開図の見直しを行いました。

レーザ加工時では複合加工機での精密加工に挑戦したため、思いもよらないトラブルがあり、加工中にワークがX軸方向に動くために細かい線で繋がっている｢くわまる｣と、その周りの要素がブラシに引っかかり易く、回転してしまい、加工順を手動で変更して回避する事が出来ました。

複合加工機でここまでクオリティーの高い作品を作ることができると思っていなかったので今後の自信に繋がりました。
