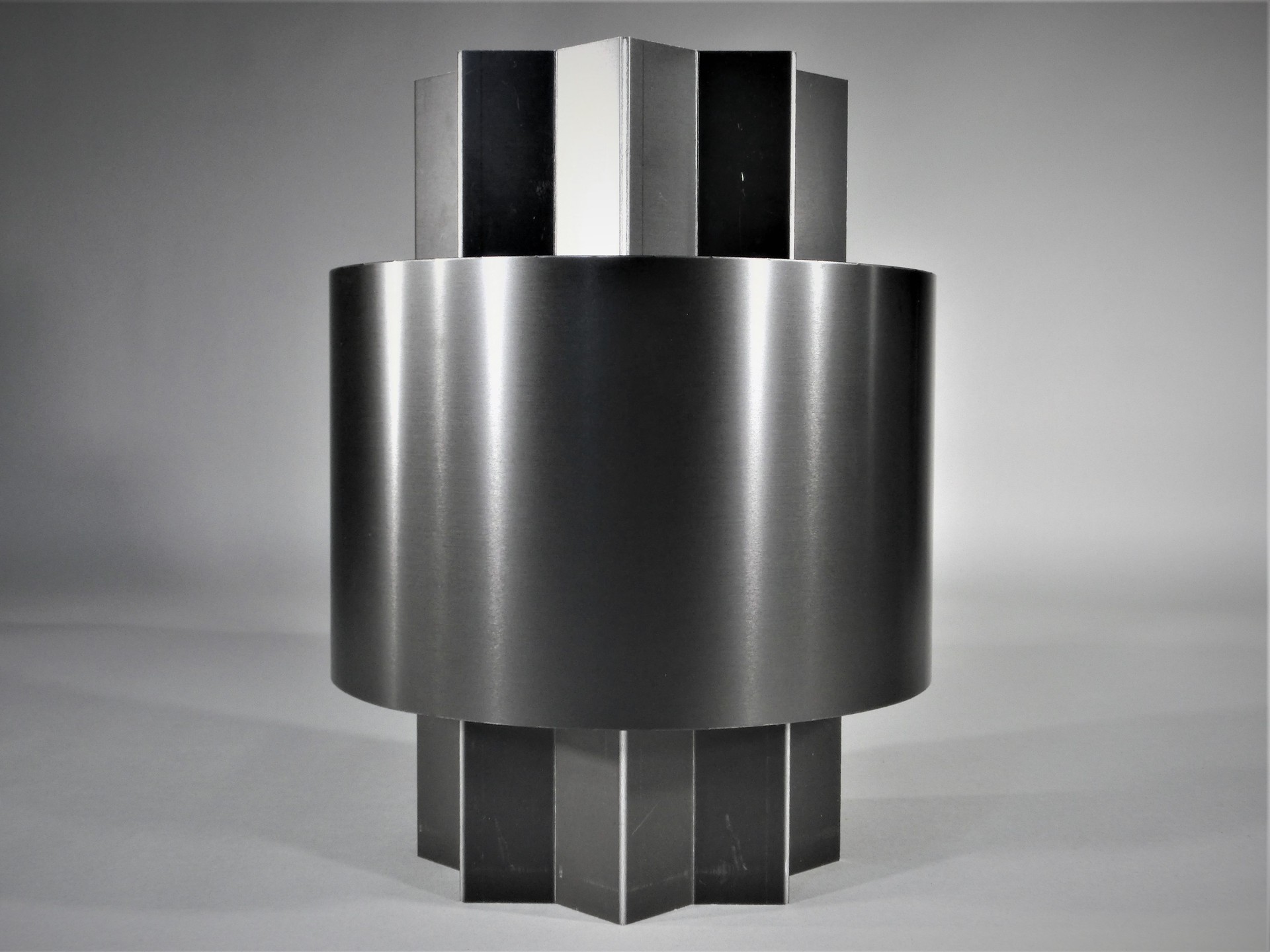

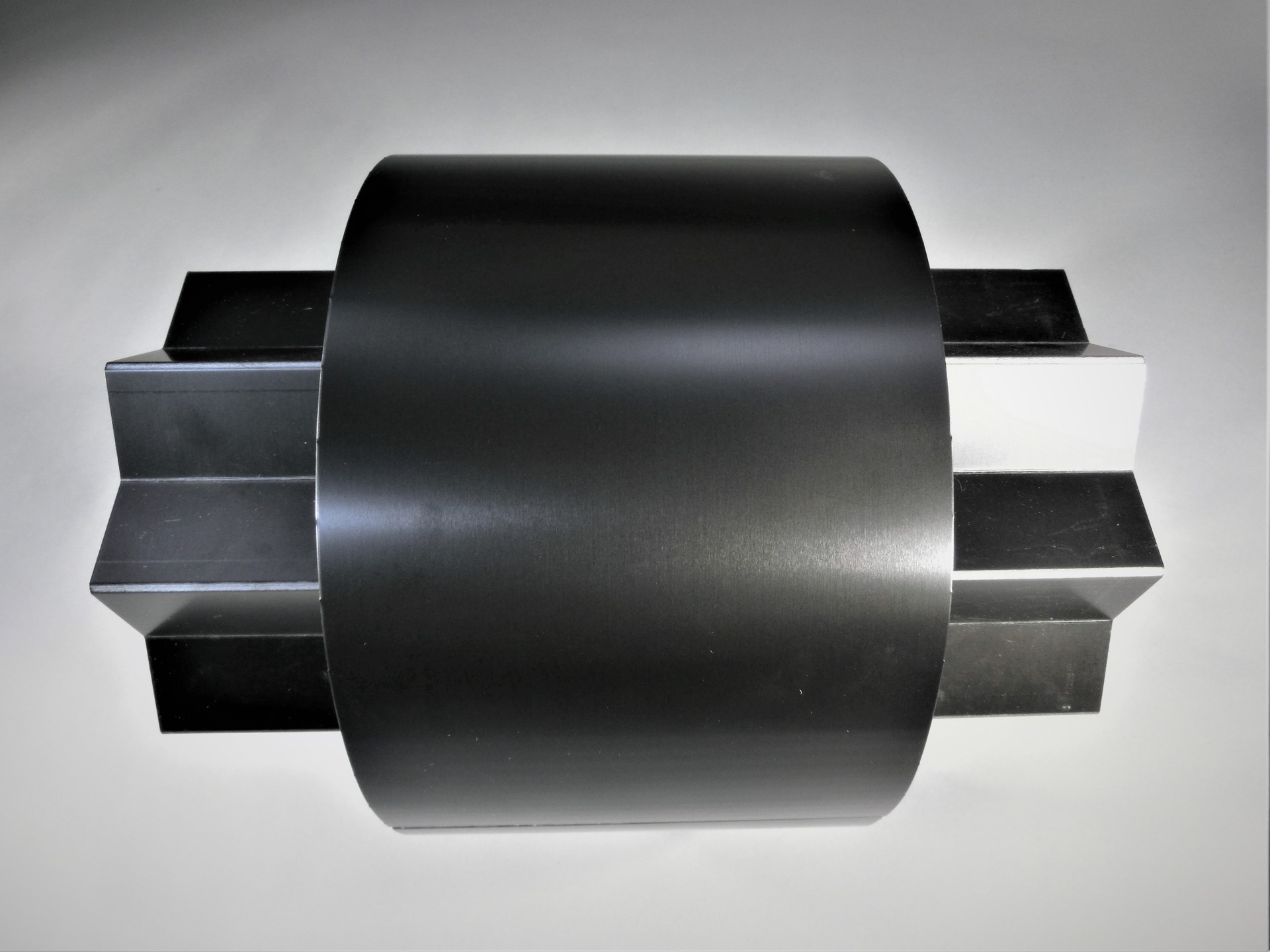

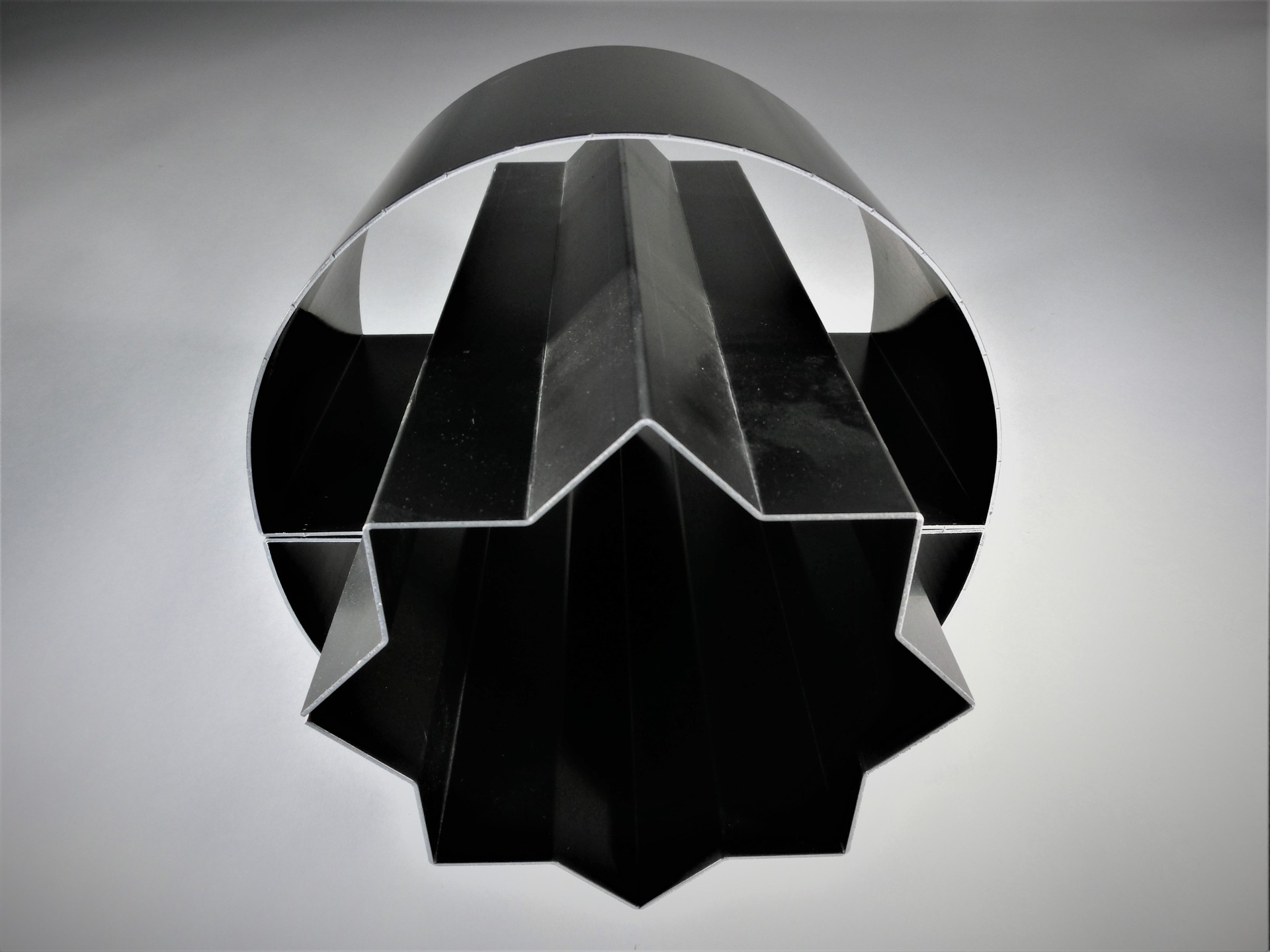

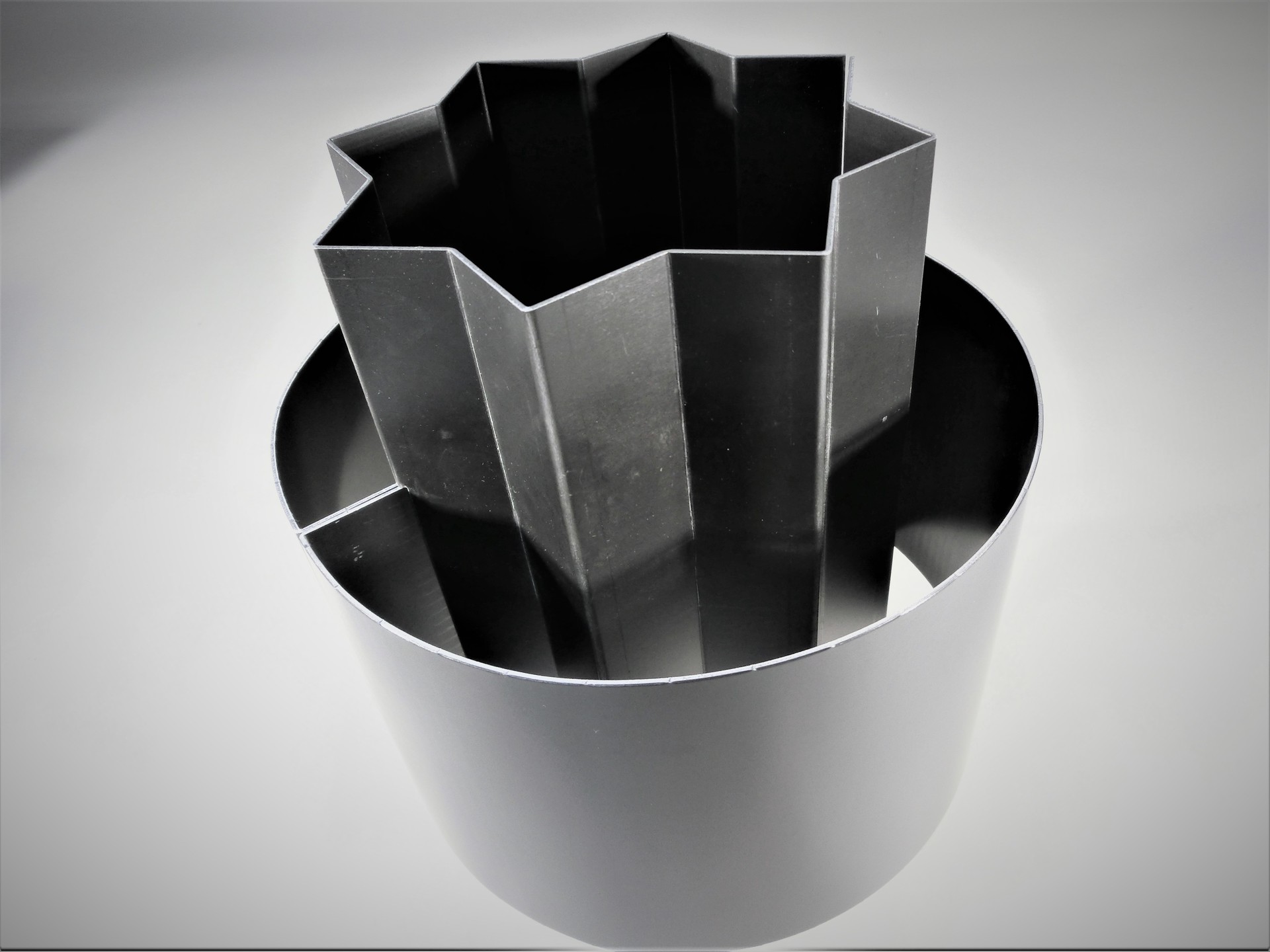

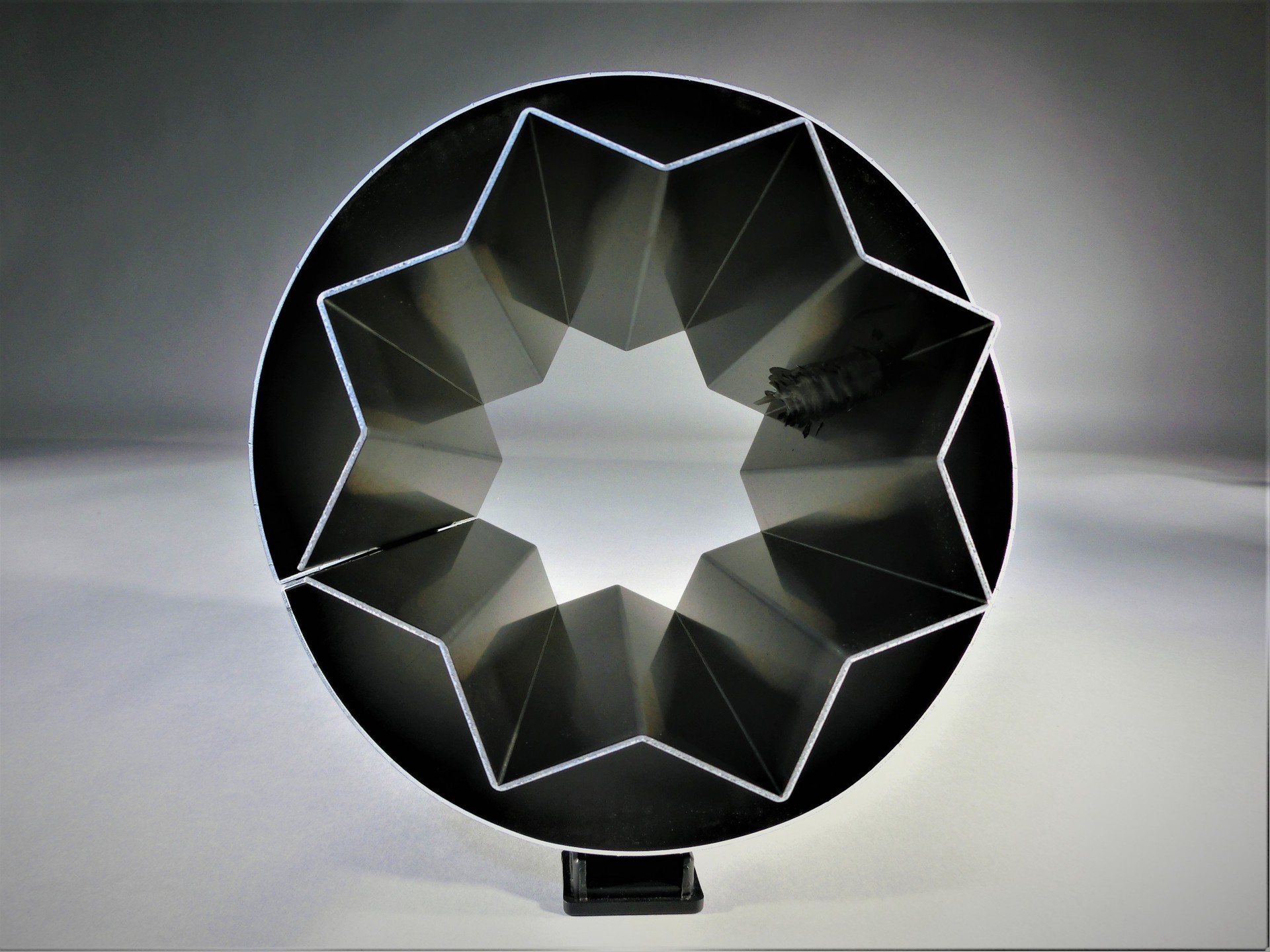

SS MACH Co., Ltd. (Saitama, Japan)

  • ・Size: W200 x D200 x H300 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 3 min

  • ・Processing time: 10 min/quantity

  • ・Quantity: 1

  • ・Material: Aluminum (A5052)

  • ・Thickness: 1.6 mm

  • ・Type: Original work

Process

  • Shearing

  • Punching

  • Bending

Strengths

私はCADを使ったことがないので、頭で考えて展開しました。

手書きで展開図を作成し、切欠きや開口などの加工はタレパンにてGコードを手打ちでデータ入力して加工しました。

曲げ加工のデータが無いので全て手入力です。

曲げ順を考えるのに苦戦しましたが、1枚板に拘ったのでうまく形になって良かったです。
