37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts114

Technical Encouragement Award

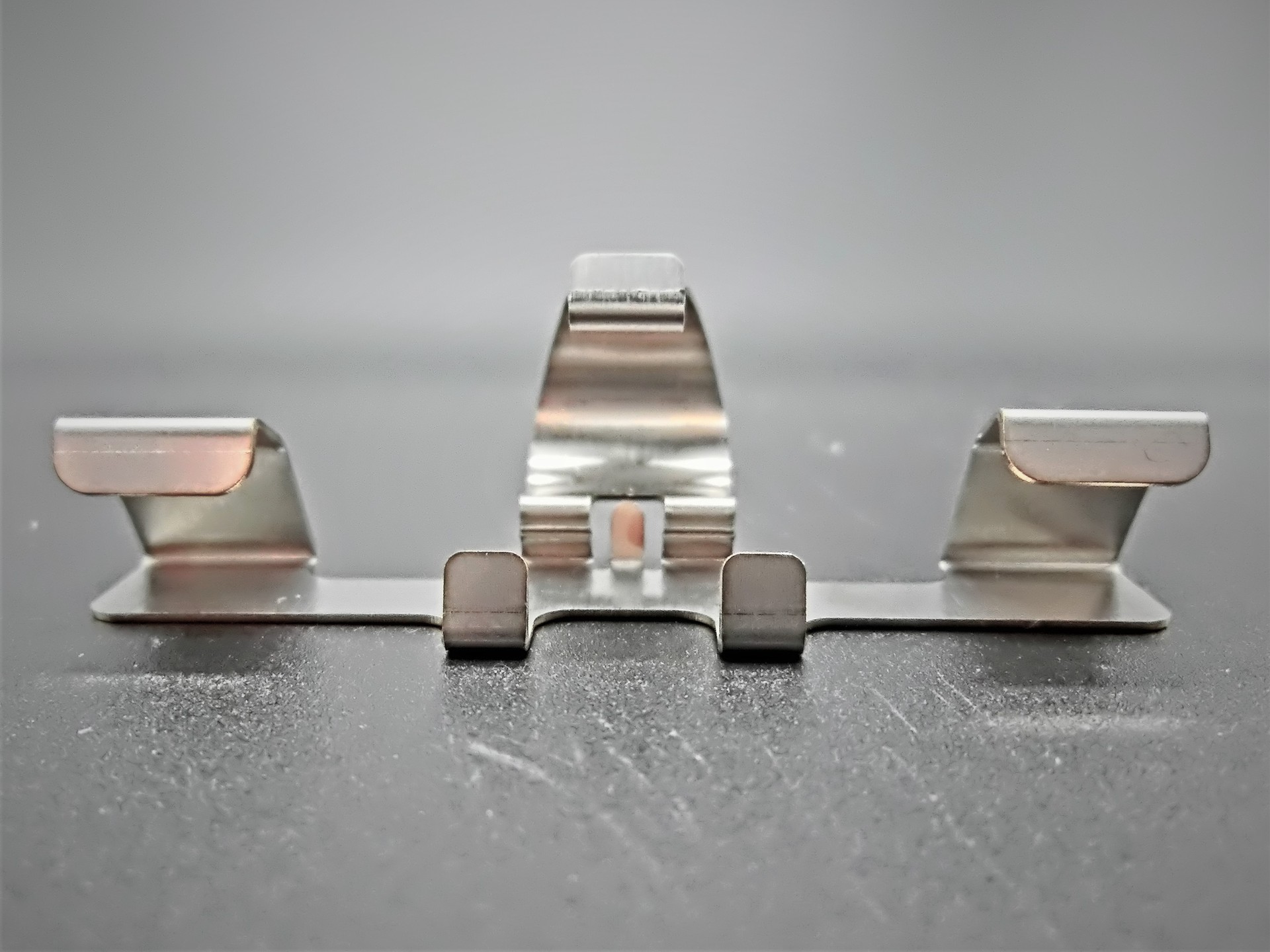

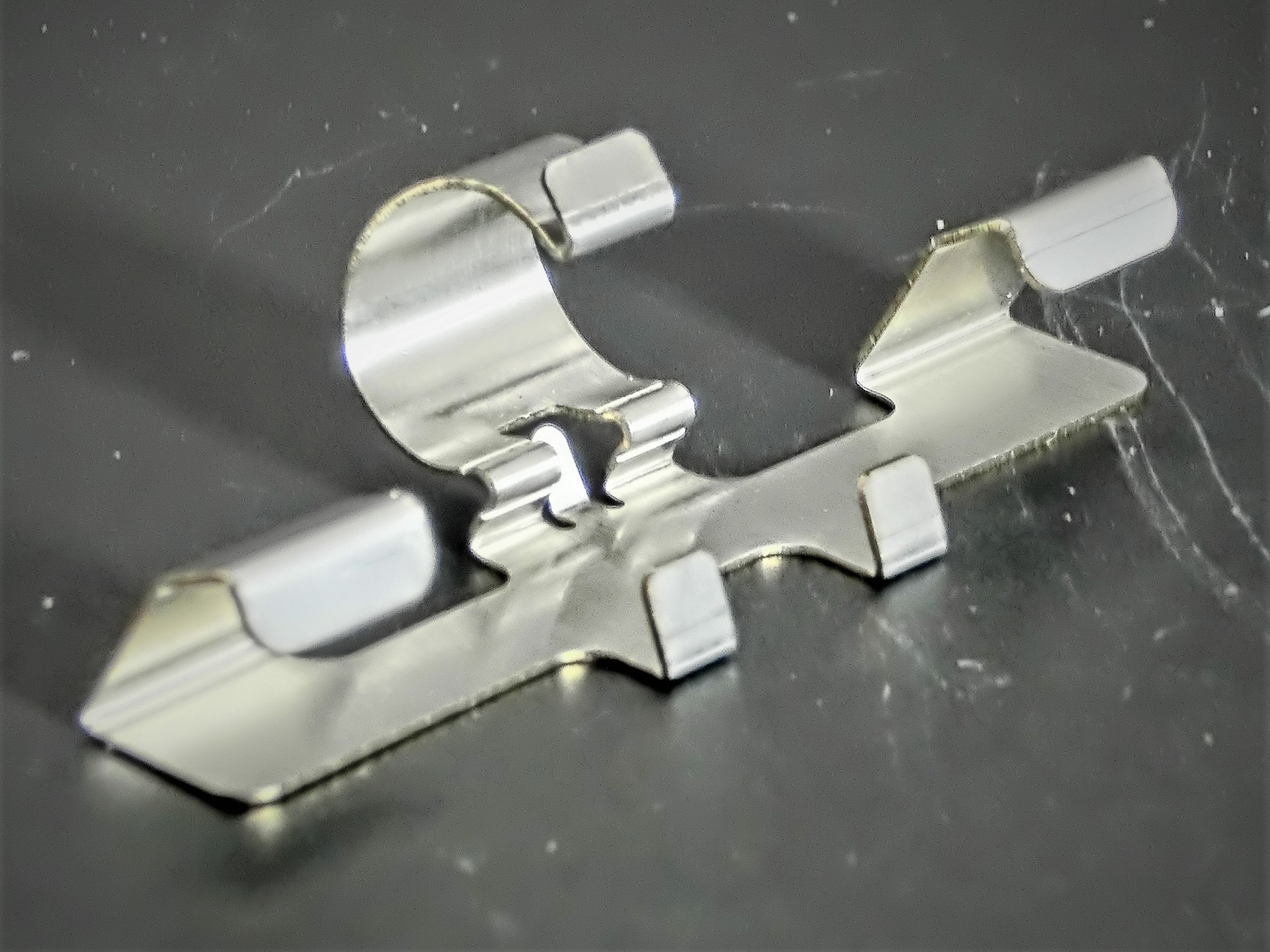

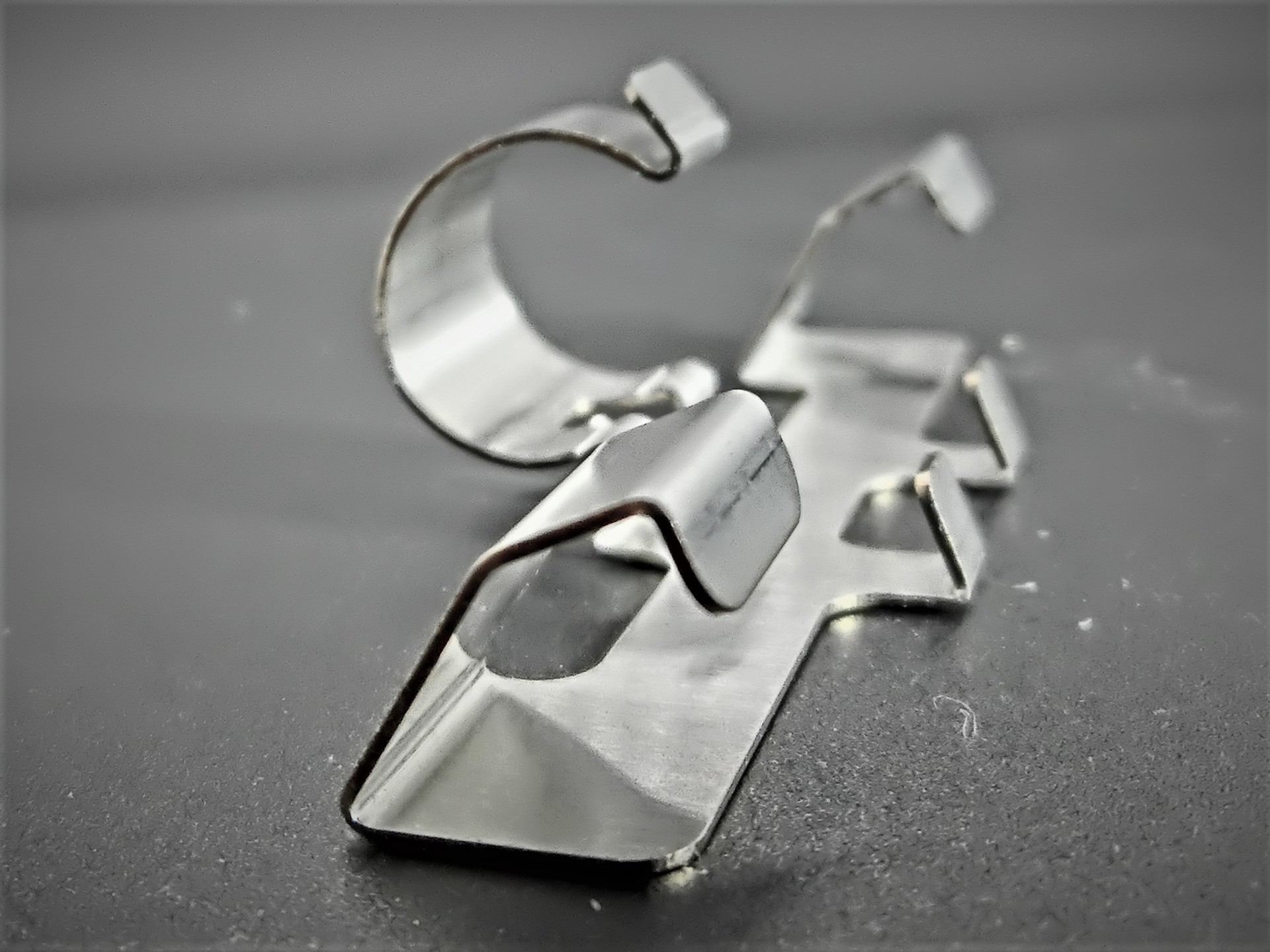

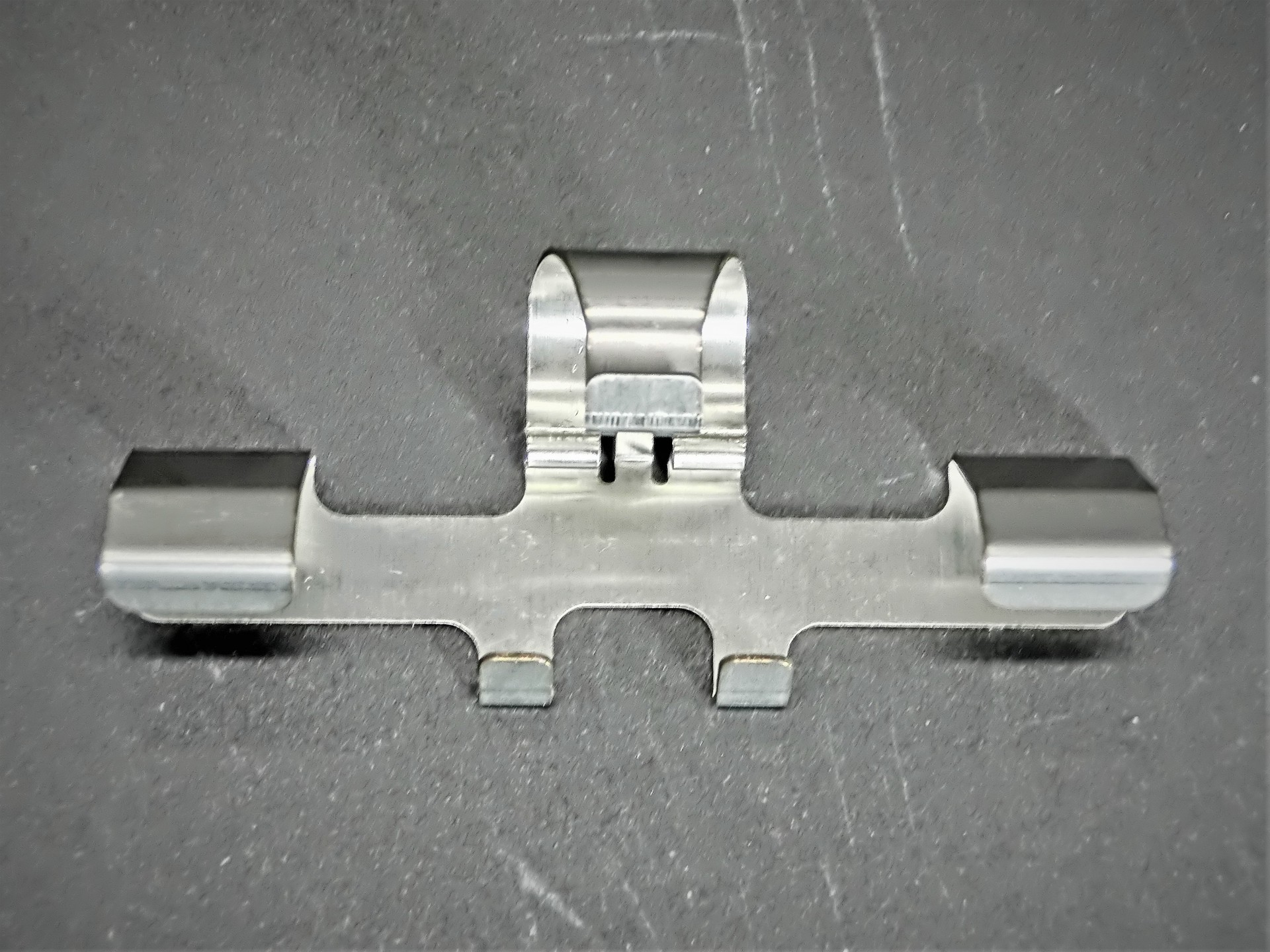

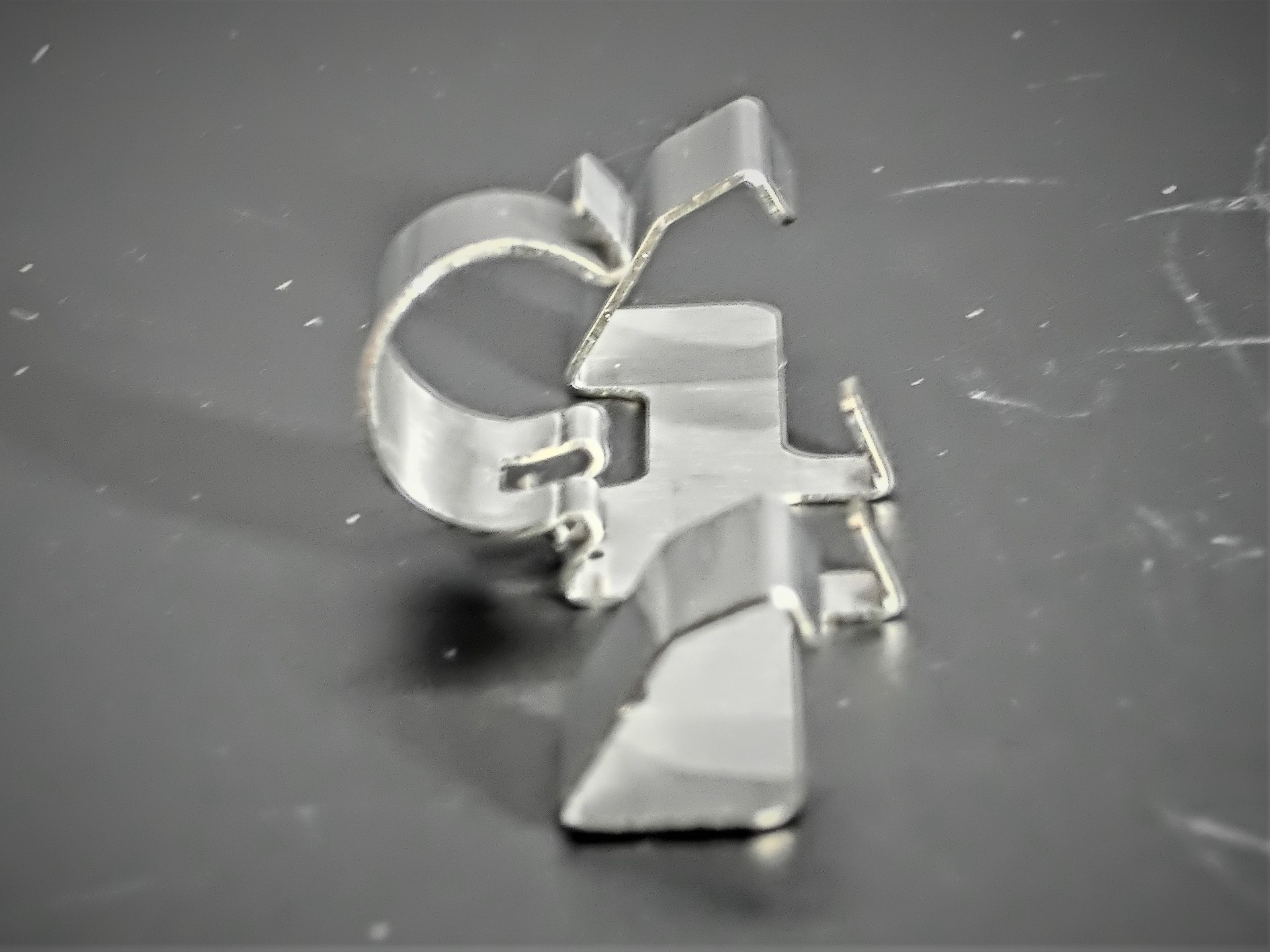

Shaft Support

Tanaka　Electric　Industry (Osaka, Japan)

  • ・Size: W56 x D25 x H20 mm

  • ・Accuracy: ± 0.2 mm

  • ・Programming time: 162 min

  • ・Processing time: 312 min/quantity

  • ・Quantity: 4

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.5 mm

  • ・Type: Prototype

Process

  • 2D/3D Design

  • Programming

  • Laser-Cutting

  • Jig Manufacture

  • Bending

Strengths

■汎用型と試作型の駆使により製作を実現しました。

・R曲げ金型を自社ノウハウにより新規に製作した製品です。

　大きいR曲げ部はピッチ曲げで対応しました。

　汎用型と自社製作型のコラボで難加工を具現化しました。

・金型段取りを減らす為に、 加工順や金型の配置や並べ方にこだわりました。
