Technical Encouragement Award

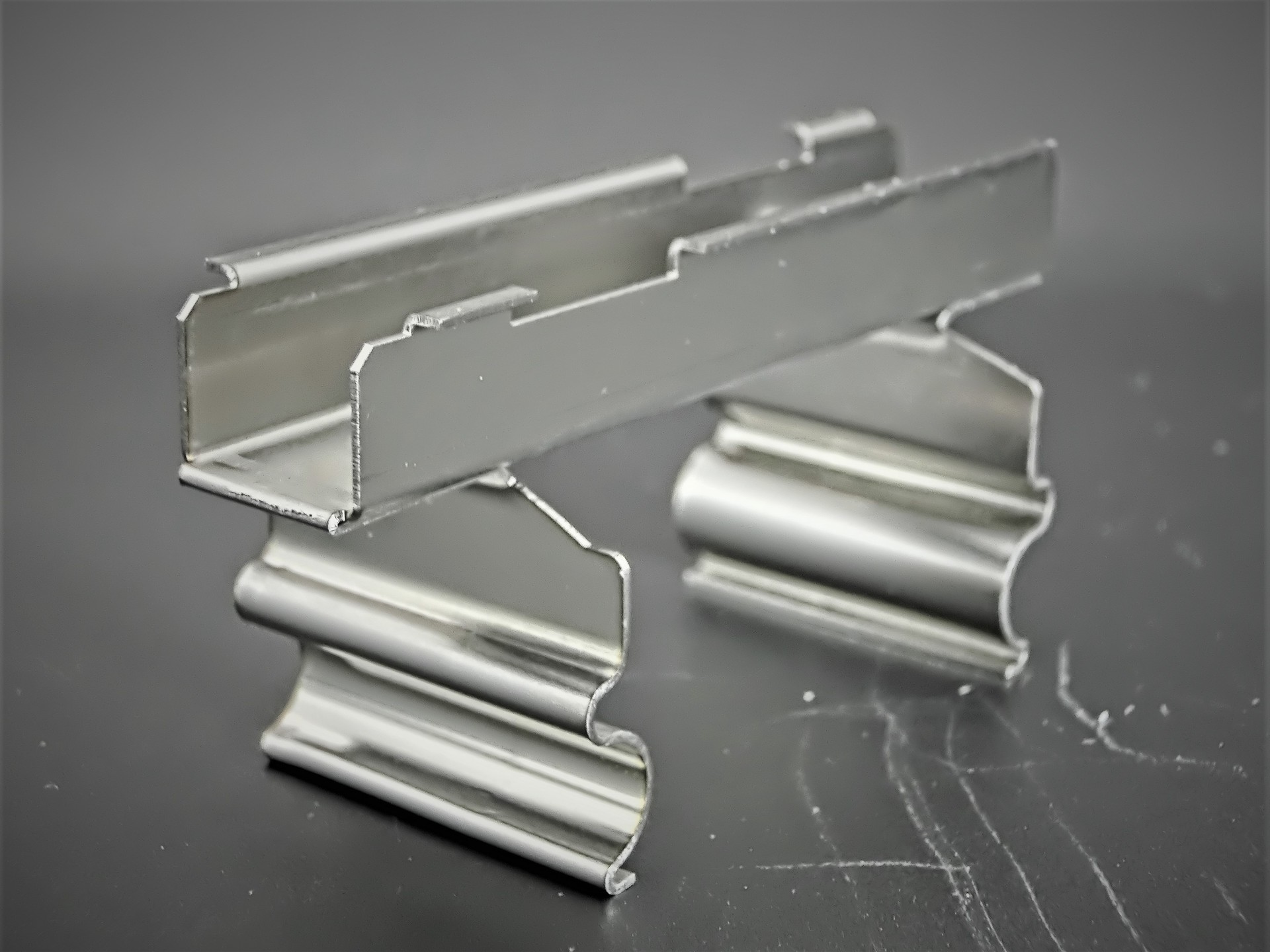

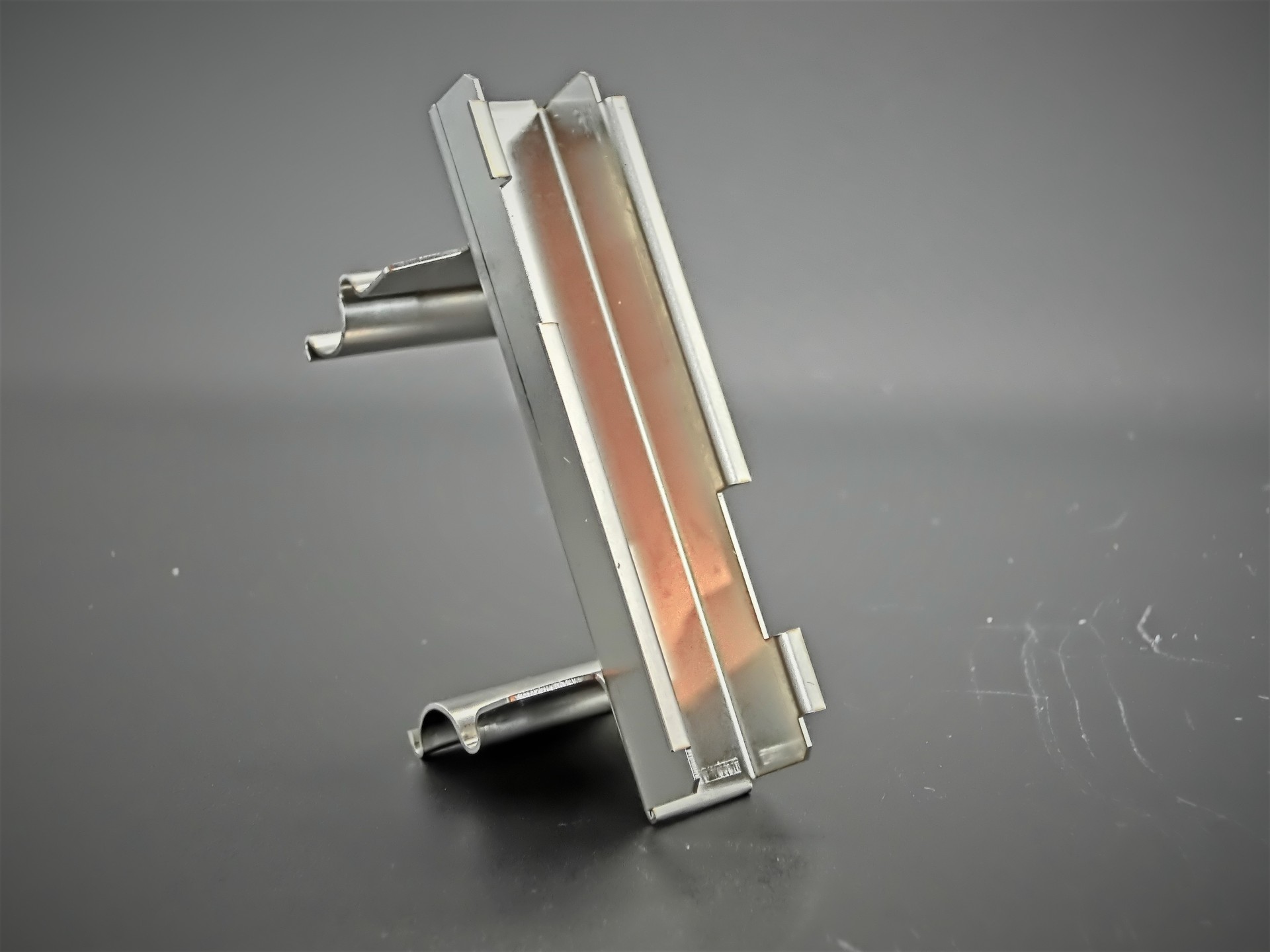

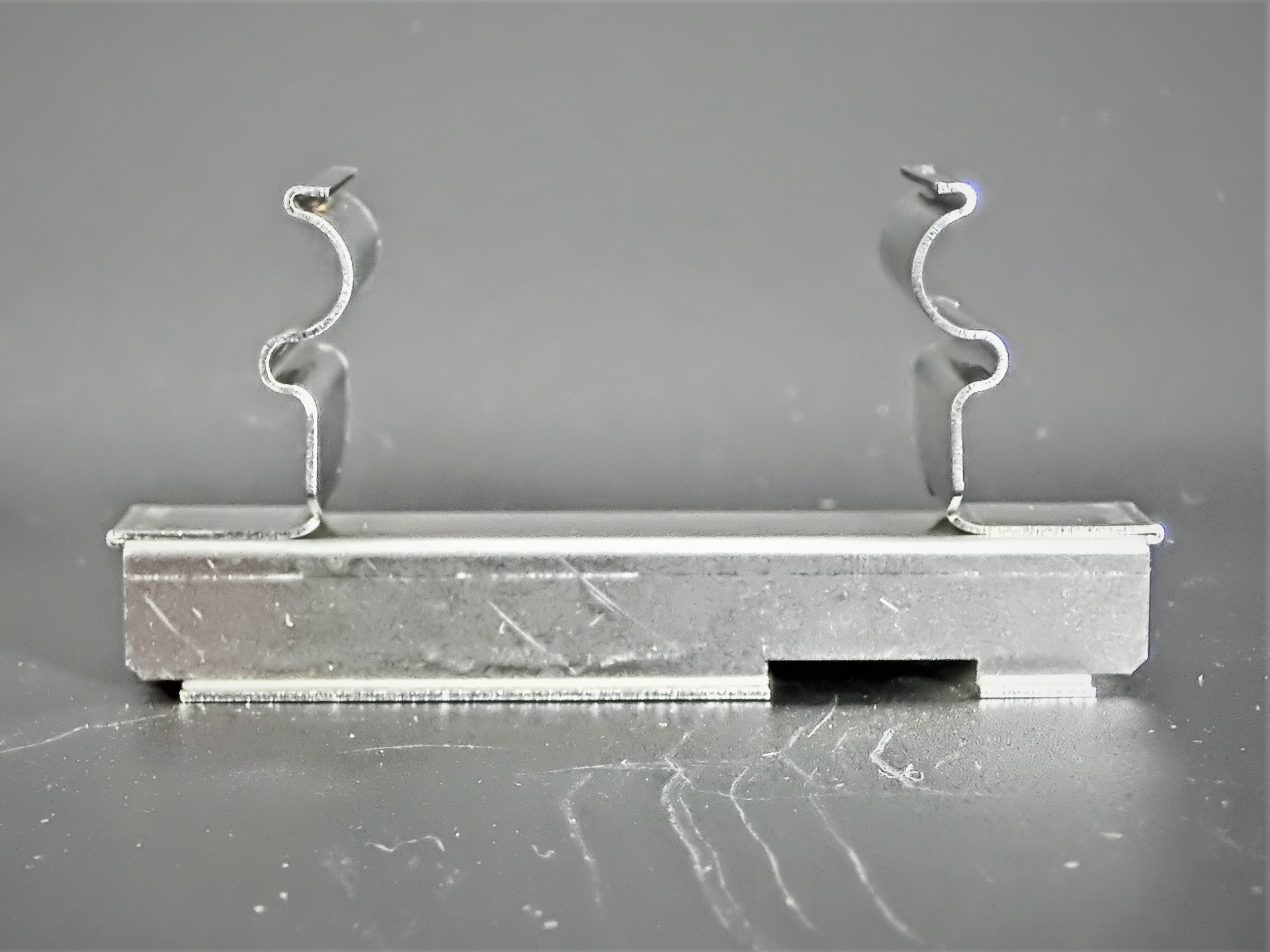

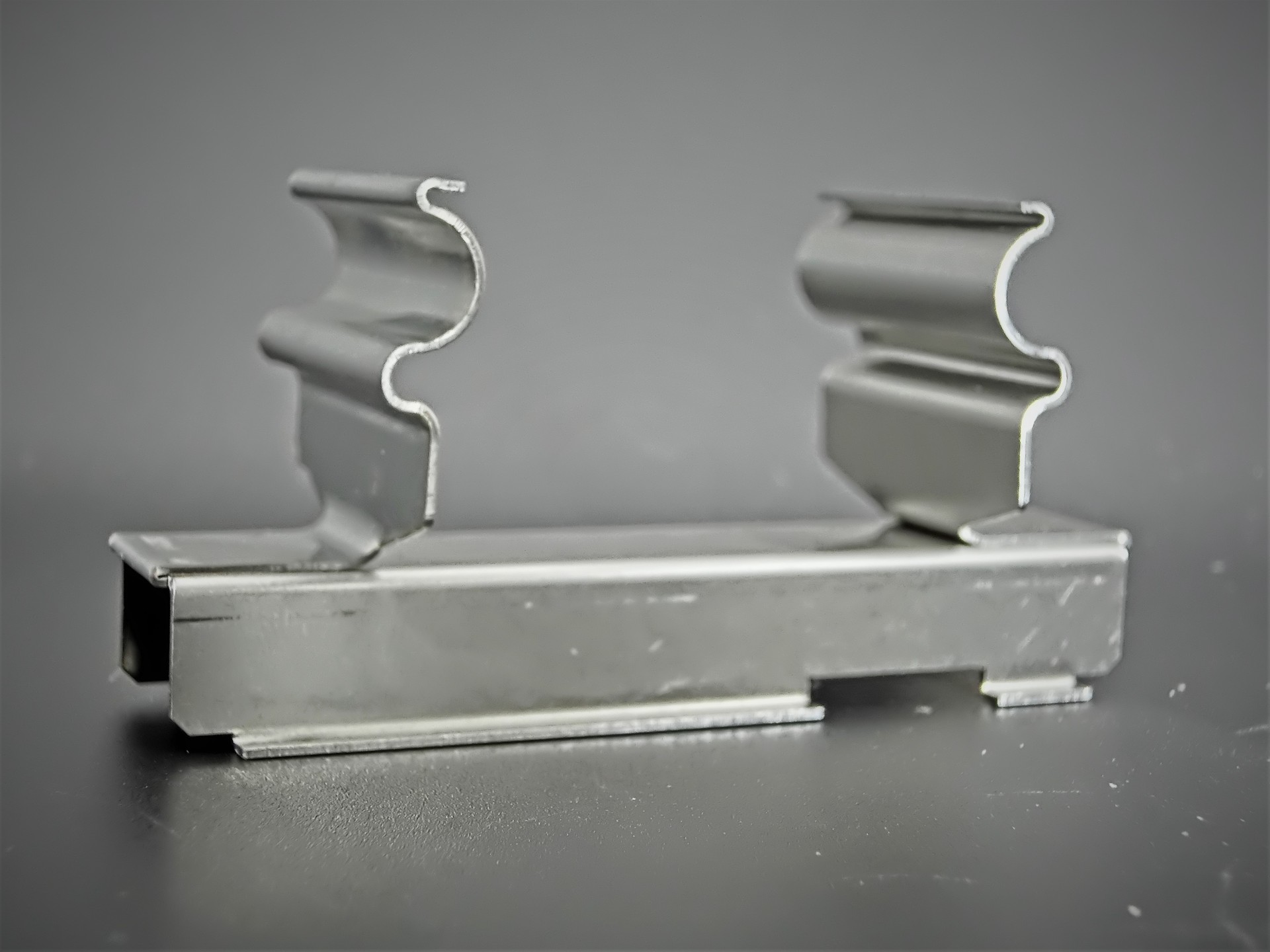

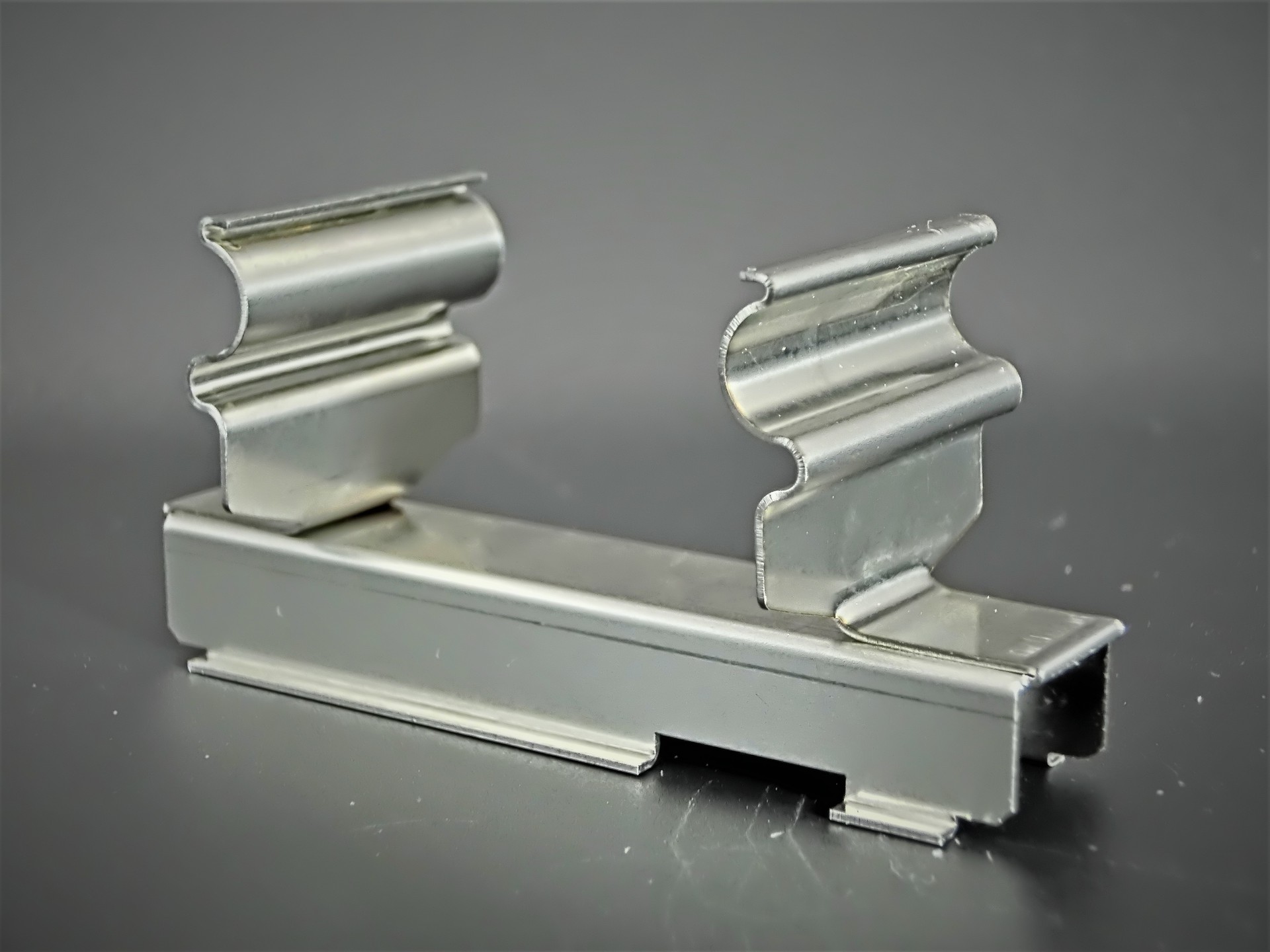

Lamp Fixing Bracket

Tanaka　Electric　Industry (Osaka, Japan)

  • ・Size: W65 x D25 x H32 mm

  • ・Accuracy: ± 0.2 mm

  • ・Programming time: 216 min

  • ・Processing time: 498 min/quantity

  • ・Quantity: 4

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.5 mm

  • ・Type: Prototype

Process

  • 2D/3D Design

  • Programming

  • Laser-Cutting

  • Jig Manufacture

  • Bending

Strengths

■複雑なR曲げが複数ある難加工品でした。

・R曲げは4種類あり、全て異なる金型による連続曲げ加工でした。

・加工順によっては曲げられない部分があり、事前にＣＡＭでのシミュレーションで確認して曲げ加工を行いました。

・バネ材でスプリングバックが大きいが、曲げ型と高精度サーボベンダーにより寸法精度をクリアしました。
