37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts112

Technical Award

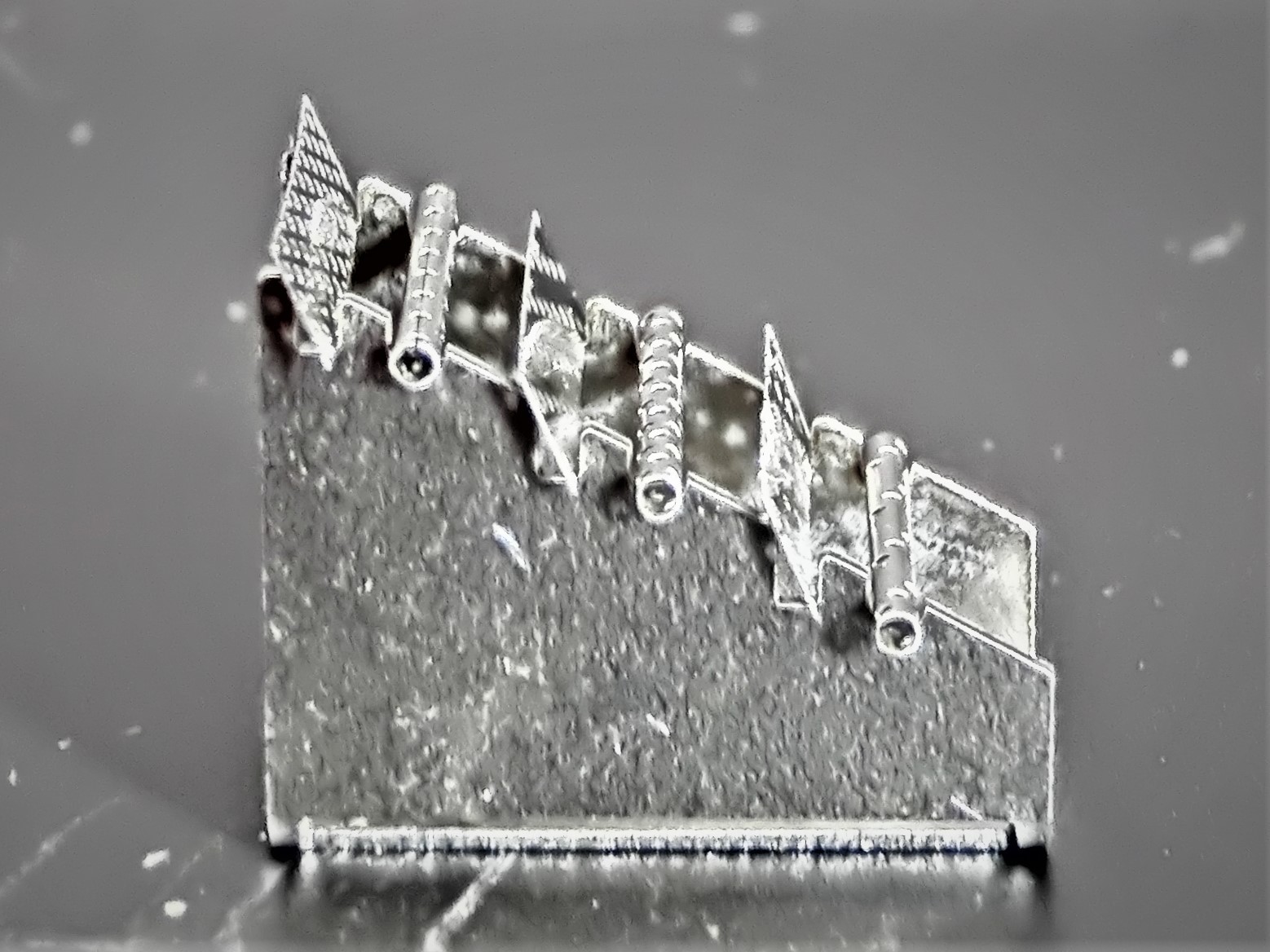

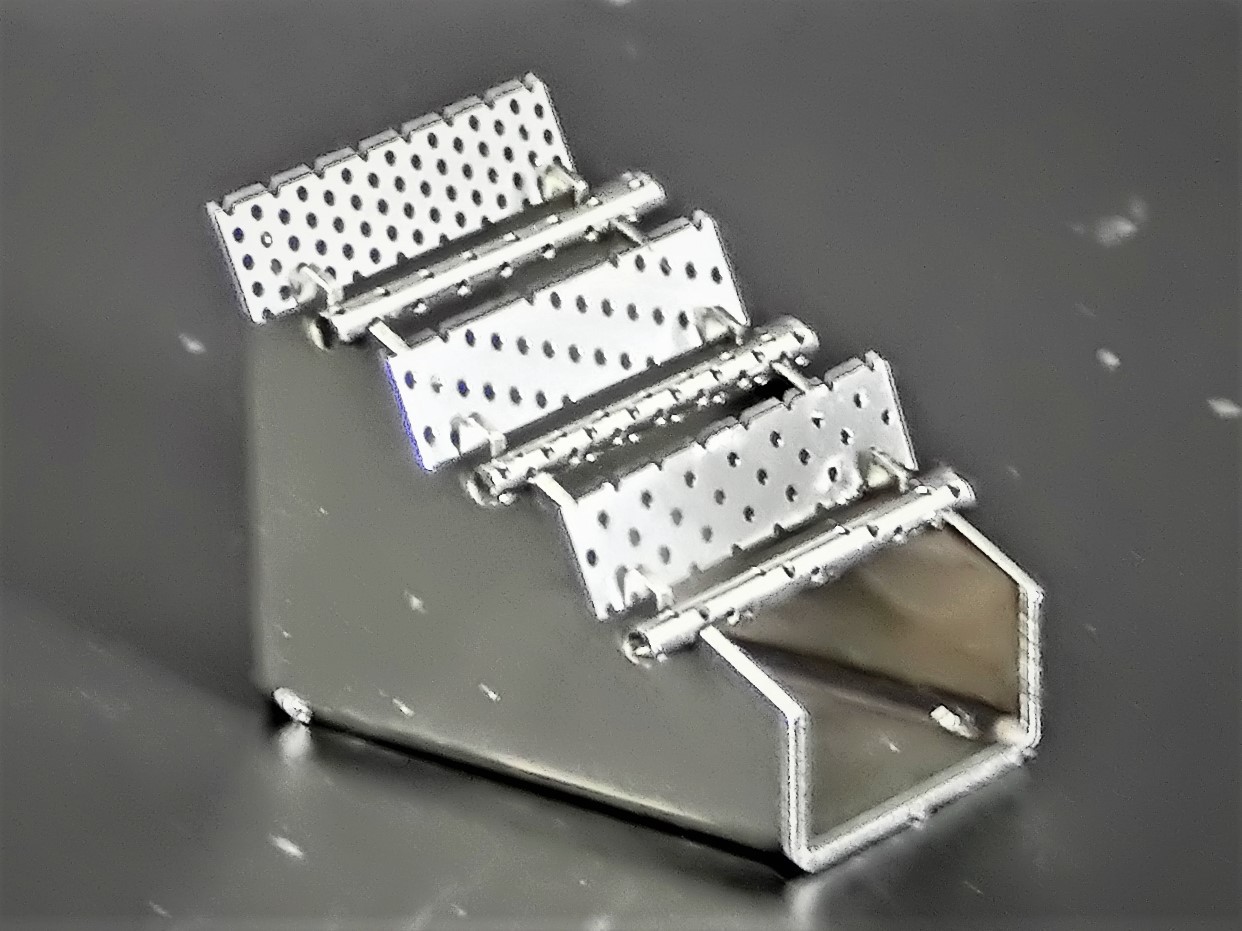

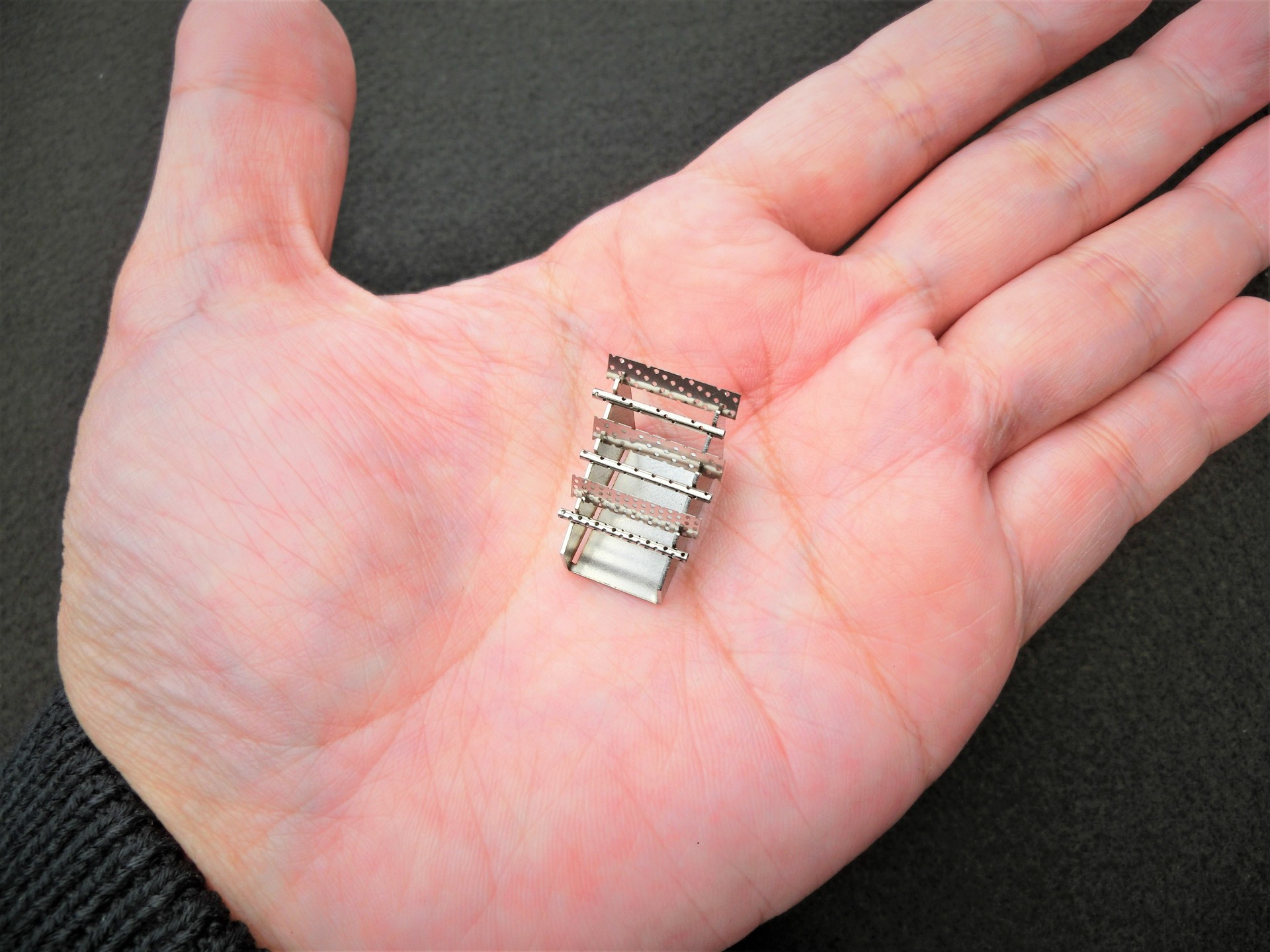

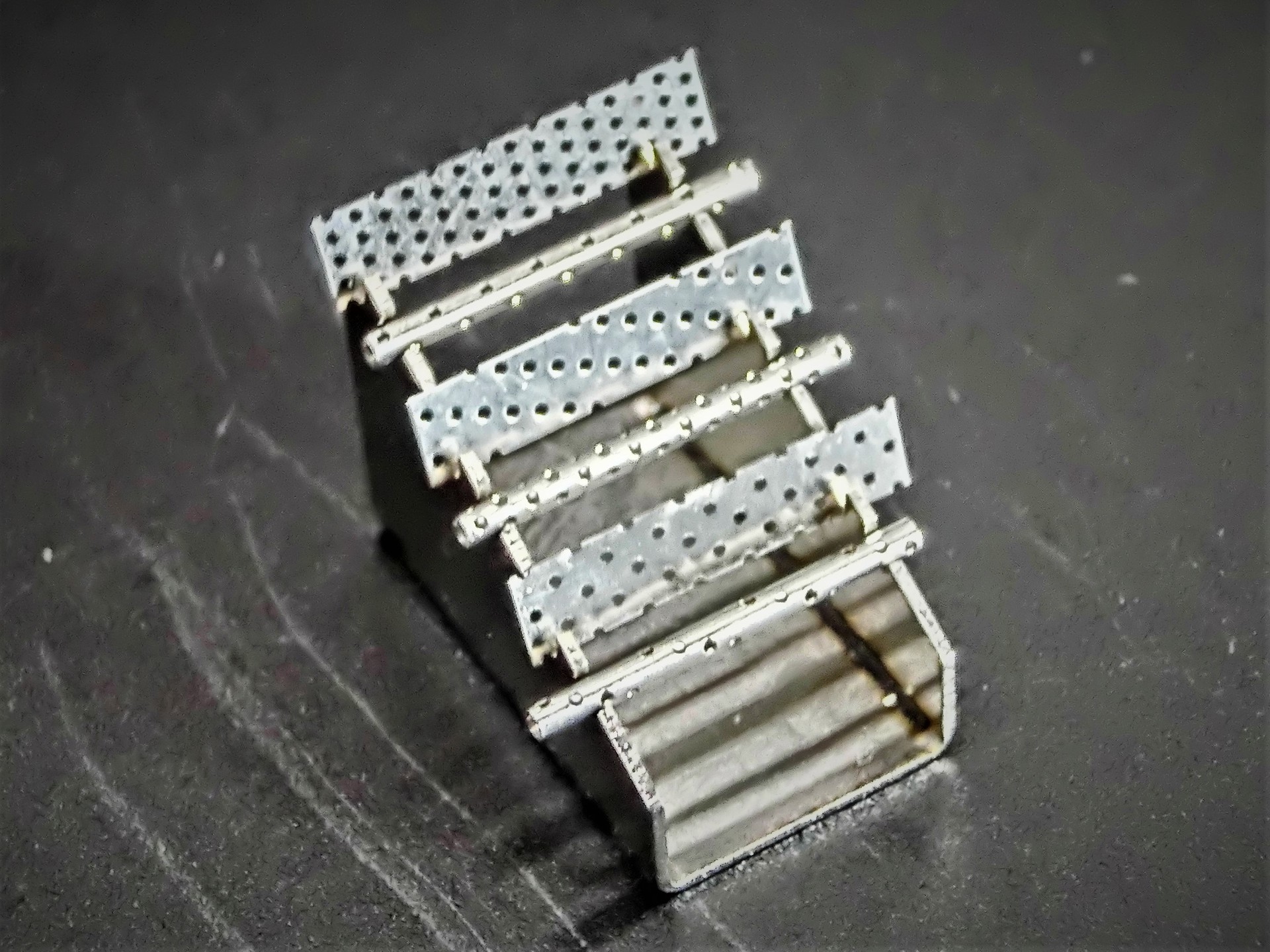

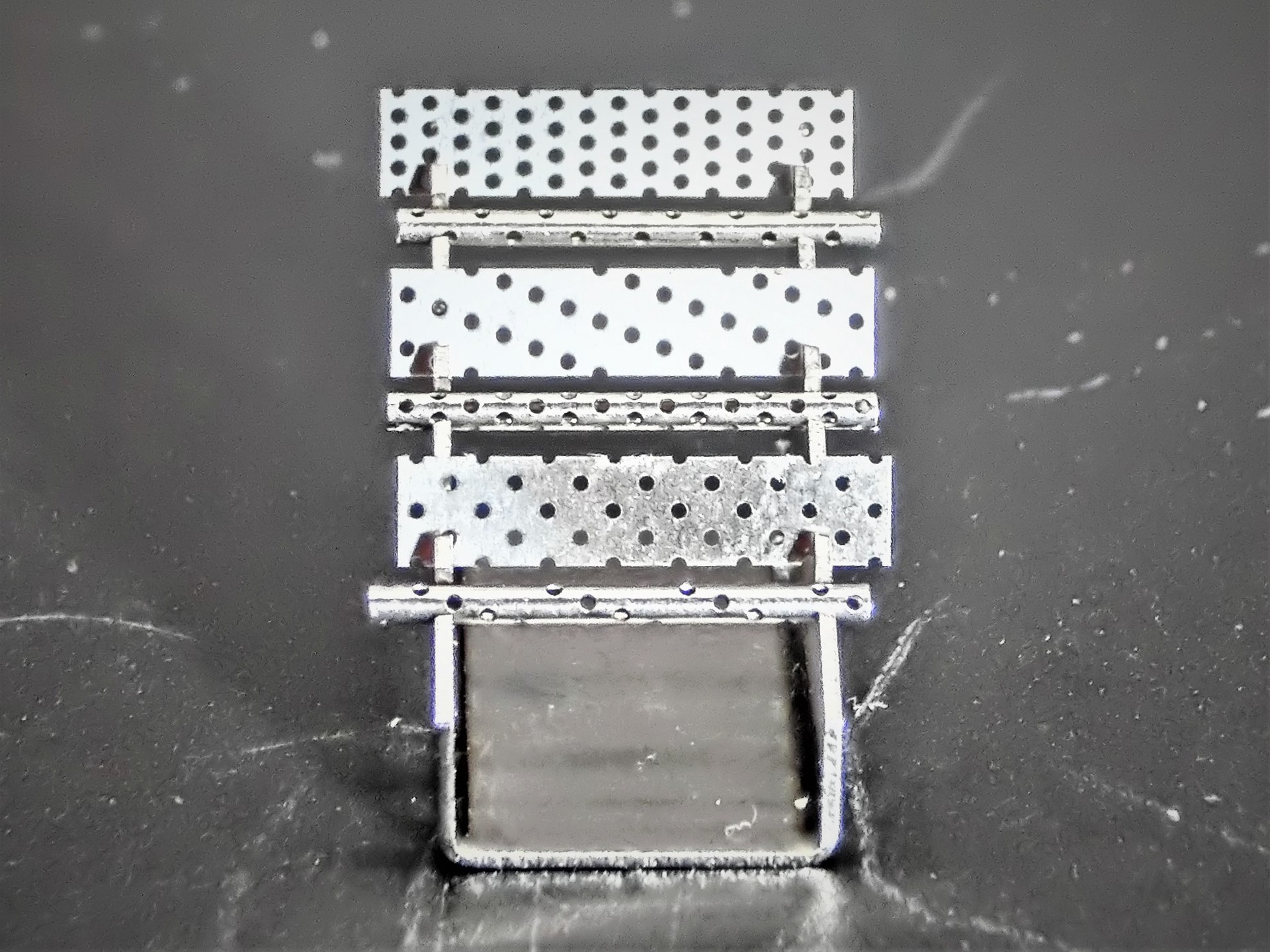

Spray Pipe

Tanaka　Electric　Industry (Osaka, Japan)

  • ・Size: W15 x D1.2 x H1.2 mm

  • ・Accuracy: ± 0.05 mm

  • ・Programming time: 90 min

  • ・Processing time: 120 min/quantity

  • ・Quantity: 2

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.1 mm

  • ・Type: Prototype

Process

  • 2D/3D Design

  • Programming

  • Punching

  • Jig Manufacture

  • Bending

Strengths

■手加工クローズ曲げの限界
・内径1.0㎜のパイプ曲げを実現しました。

微細曲げ用の金型を独自のノウハウにより設計、ワイヤー放電加工機を用い高精度の微細金型を製作しました。

・通常の曲げ、押しでは加工できない形状で、金型形状を数パターンから何度もトライし
、製品として使用できる形状、精度に到達出来ました。
