37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts110

Technical Encouragement Award

Prototype

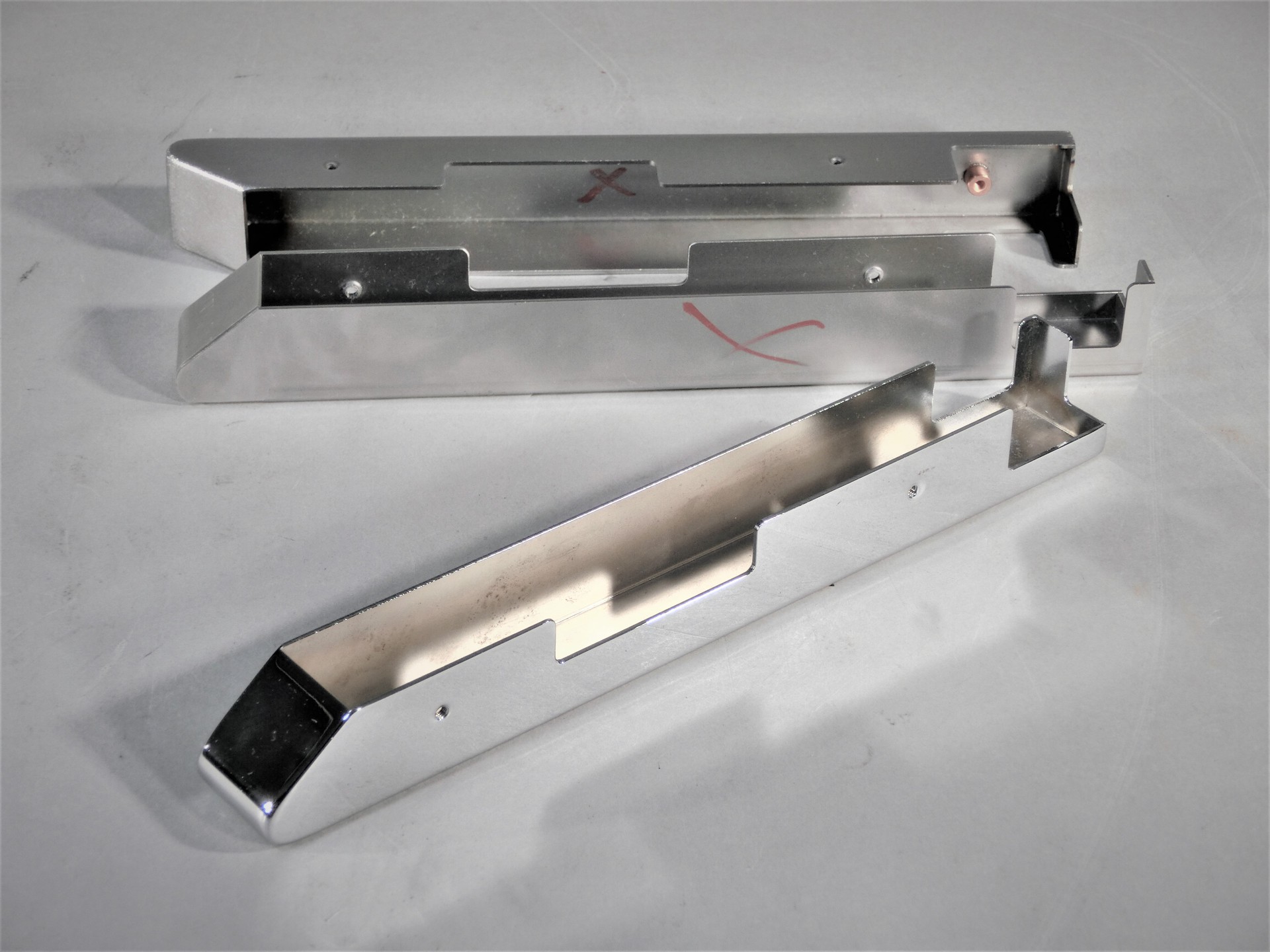

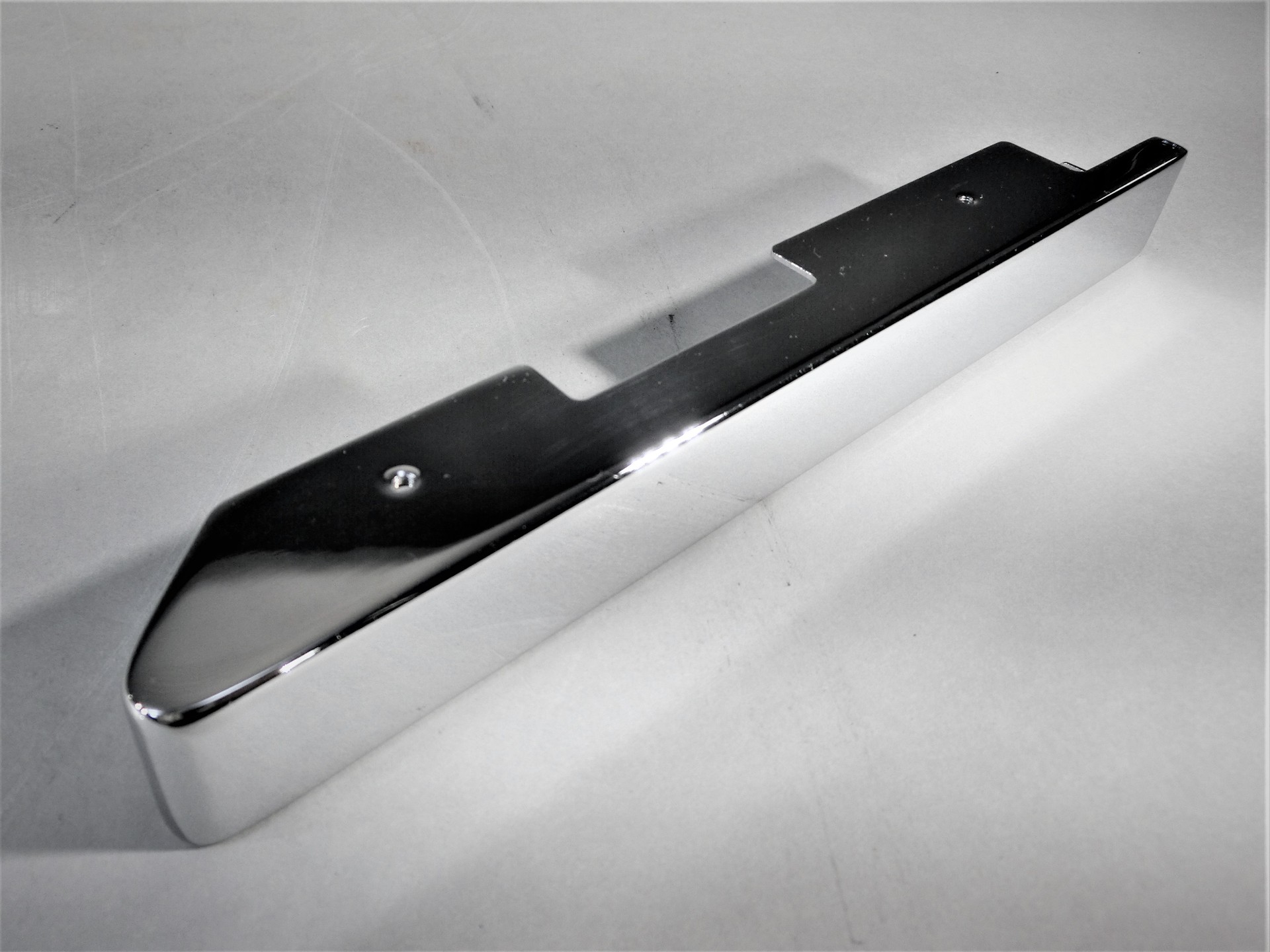

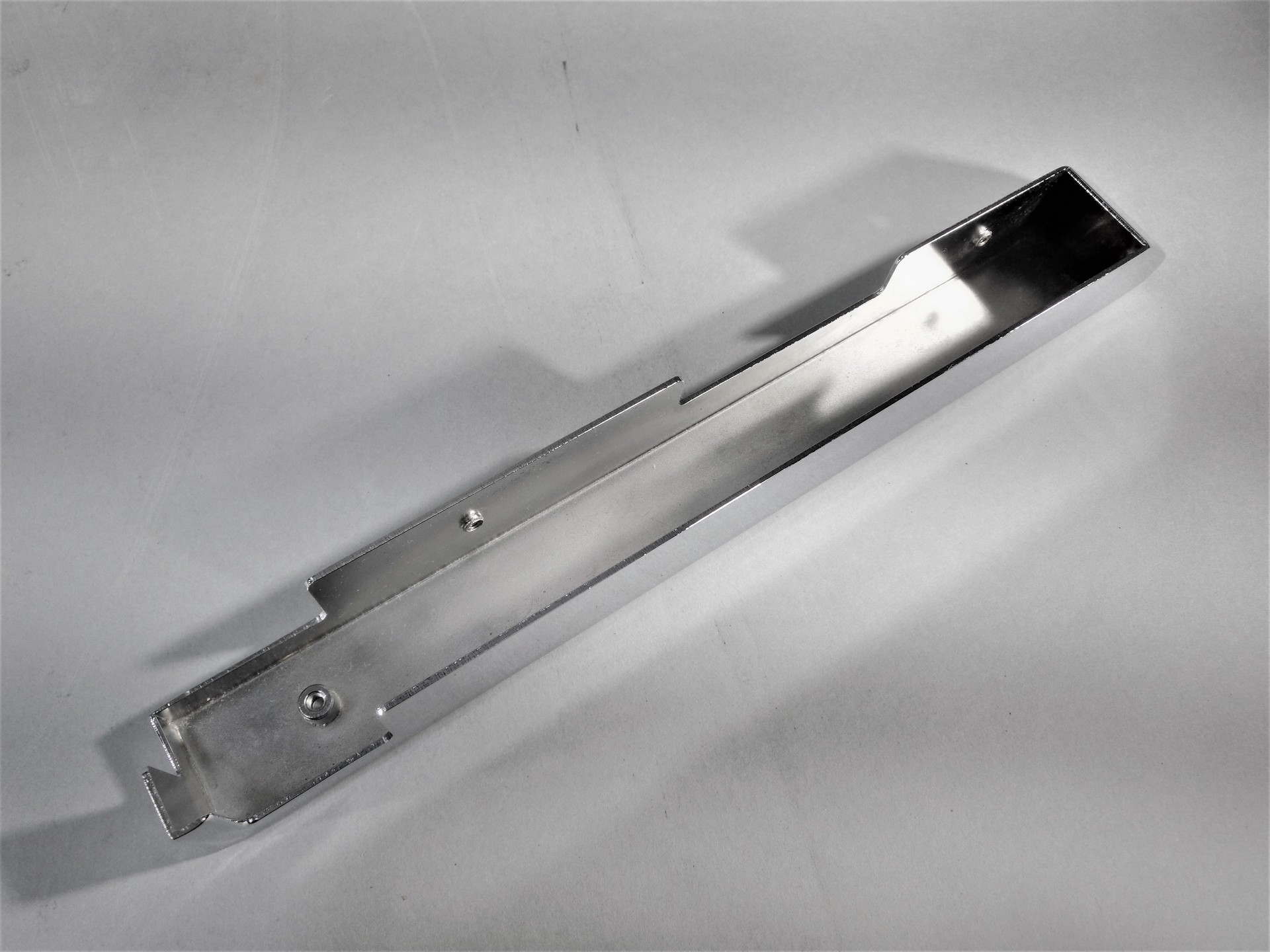

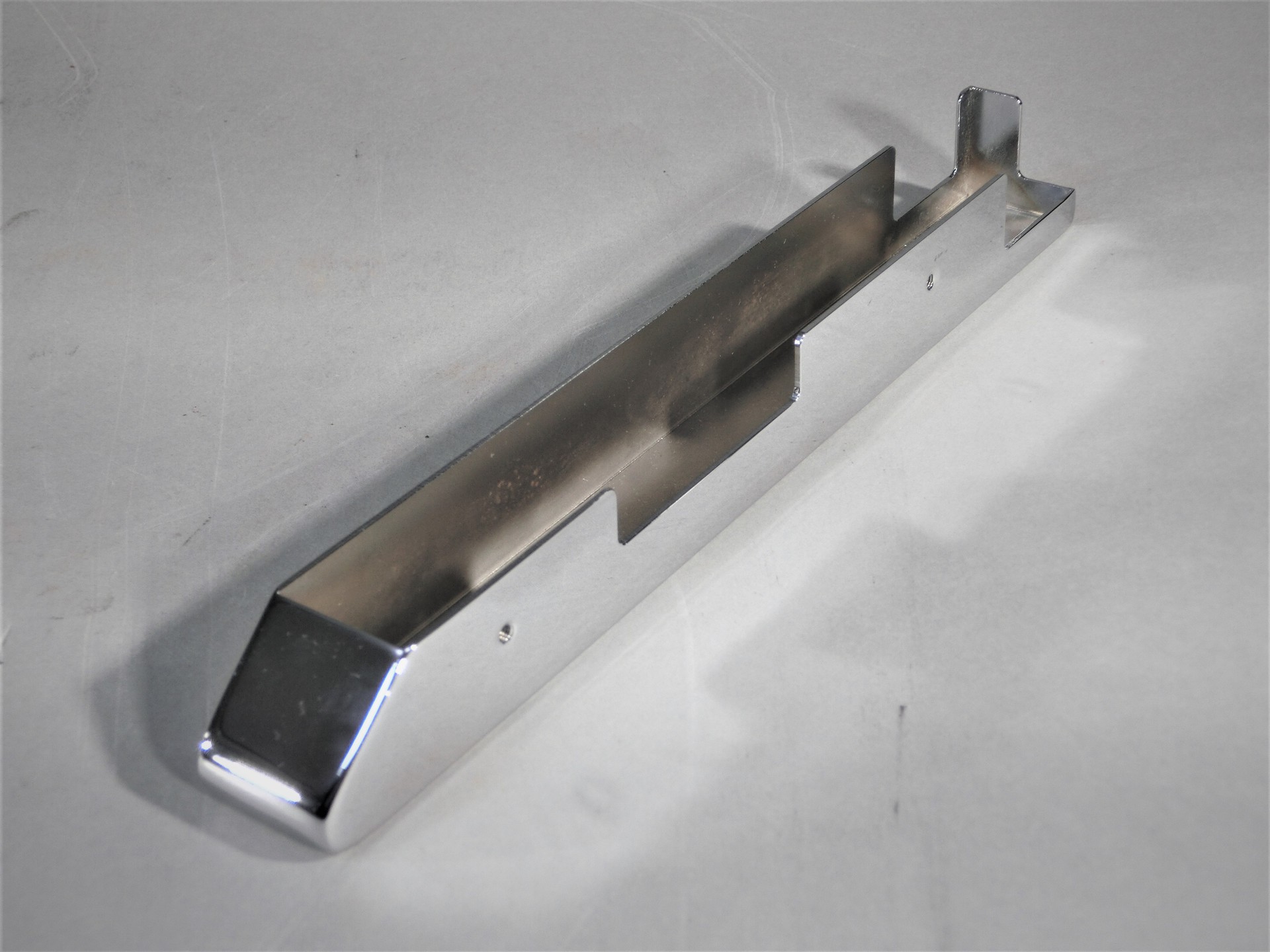

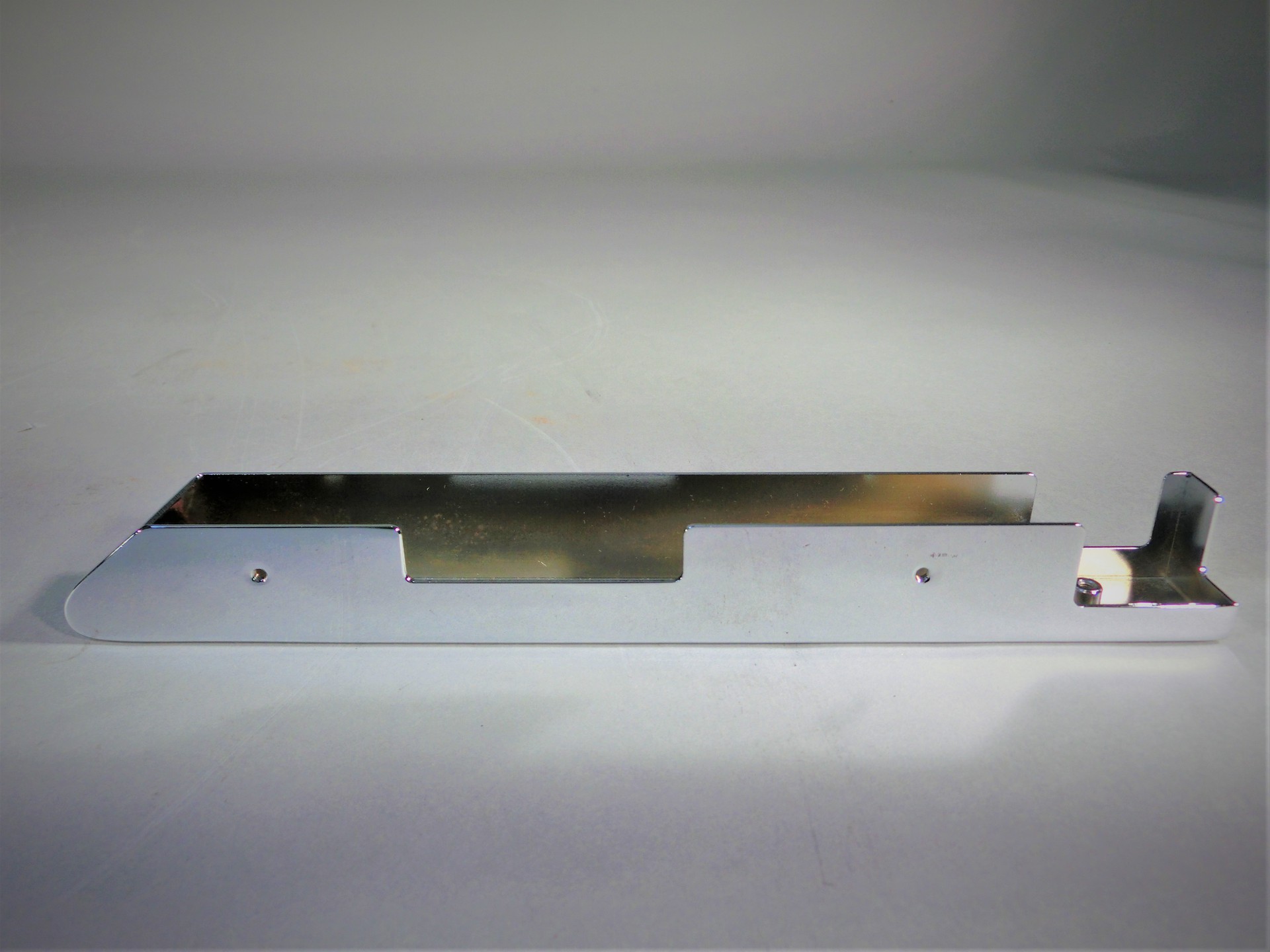

KAISHIN INDUSTRY Co., Ltd. (Nagano, Japan)

  • ・Size: W200 x D30 x H30 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 30 min

  • ・Processing time: 60 min/quantity

  • ・Quantity: 10

  • ・Material: SPCC

  • ・Thickness: 1.2 mm

  • ・Type: Prototype

Process

  • Blanking

  • Bending

  • Welding

  • 研磨

  • メッキ

Strengths

ベンダーでのR曲げと溶接個所が重要で、R曲げに合わせ隙間が無い寸法精度が必要でした。
左右フランジ部分の90度と突き当寸法の精度が出ないとR曲げがはまらず、また、R曲げ部分とフランジの高さを一致させる必要がありました。
