37th Precision Sheet Metal Technology Fair

Sheet metal parts (121 entries)

360° Viewer

Parts101

Technical Encouragement Award

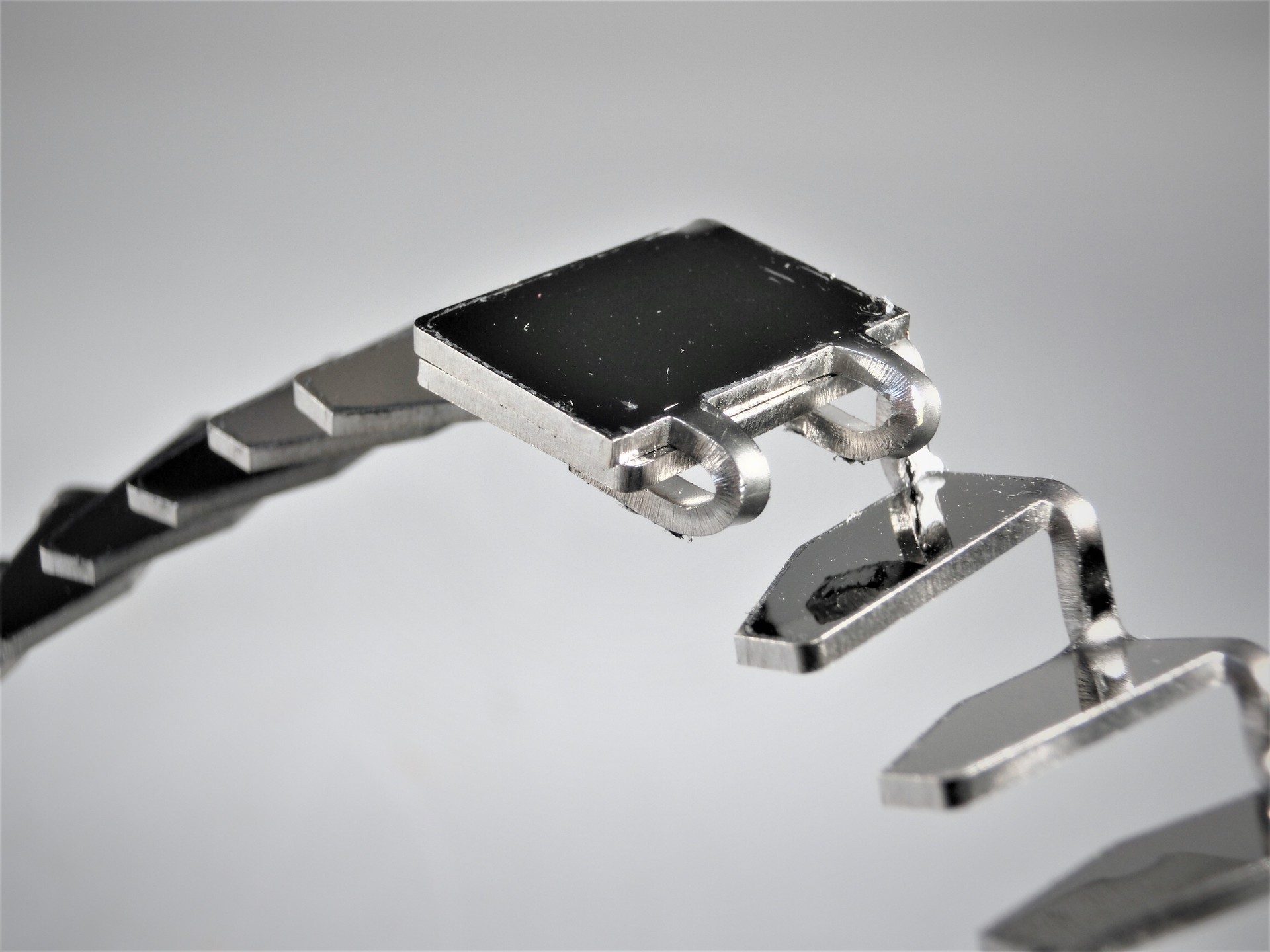

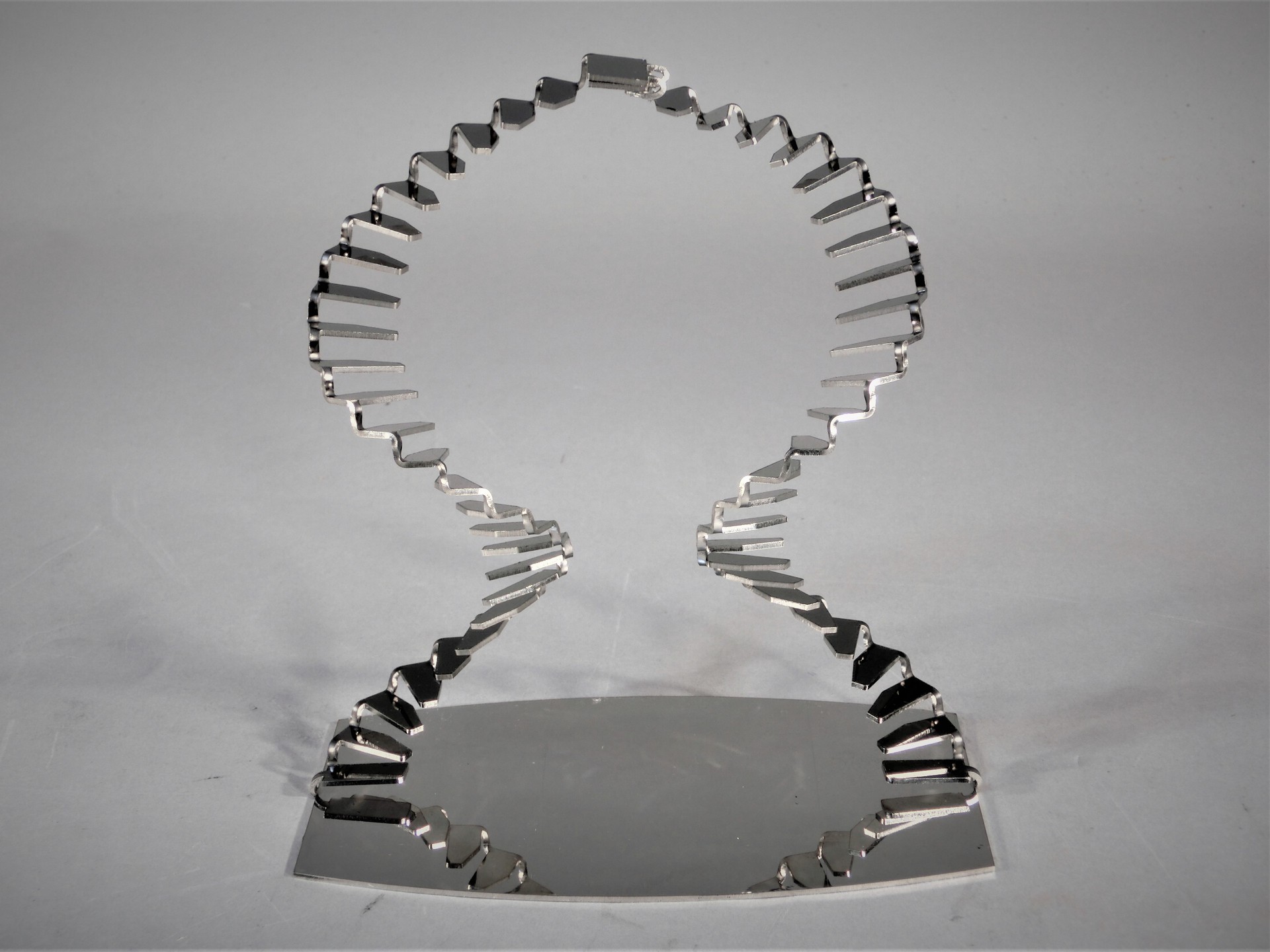

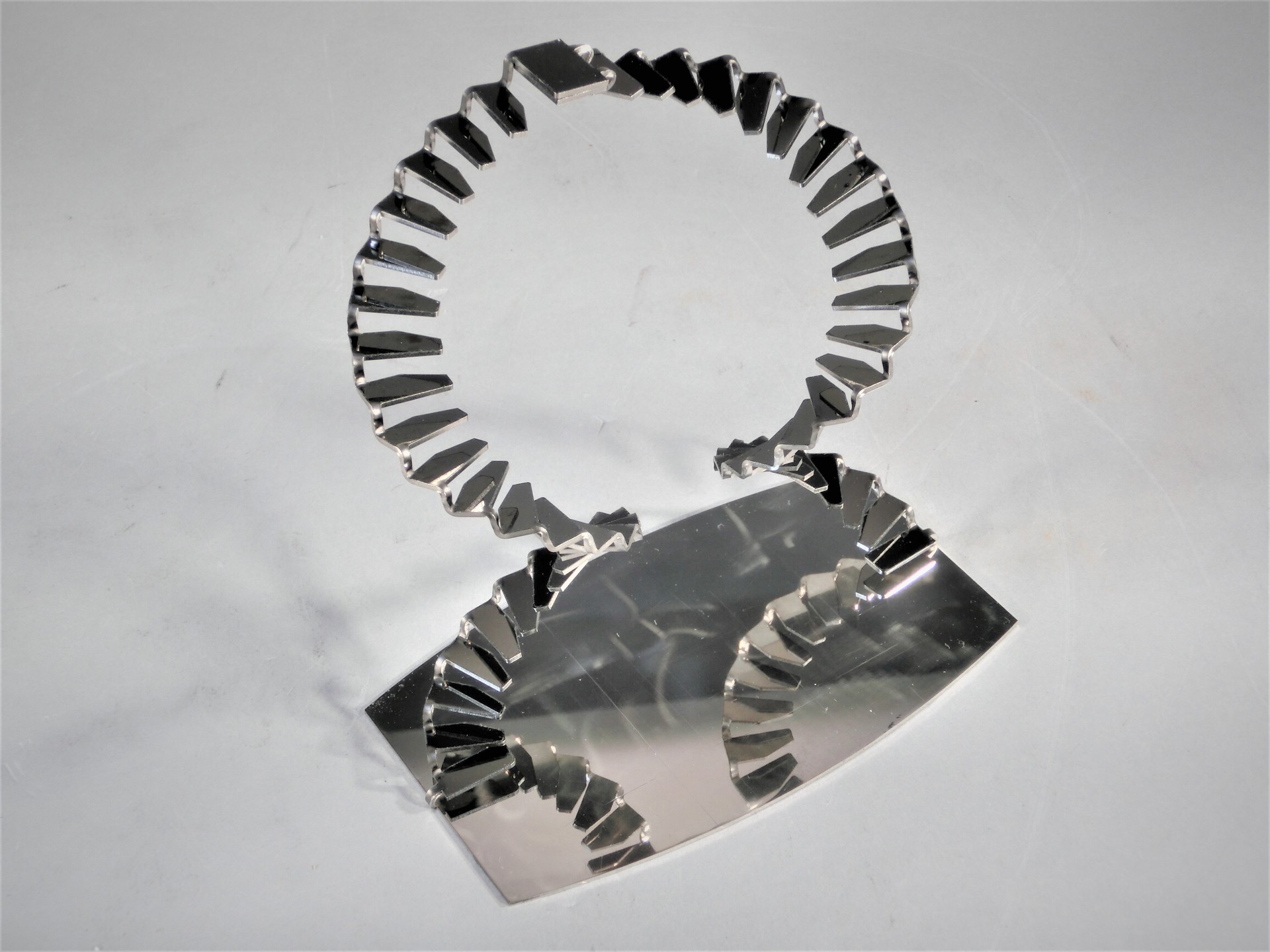

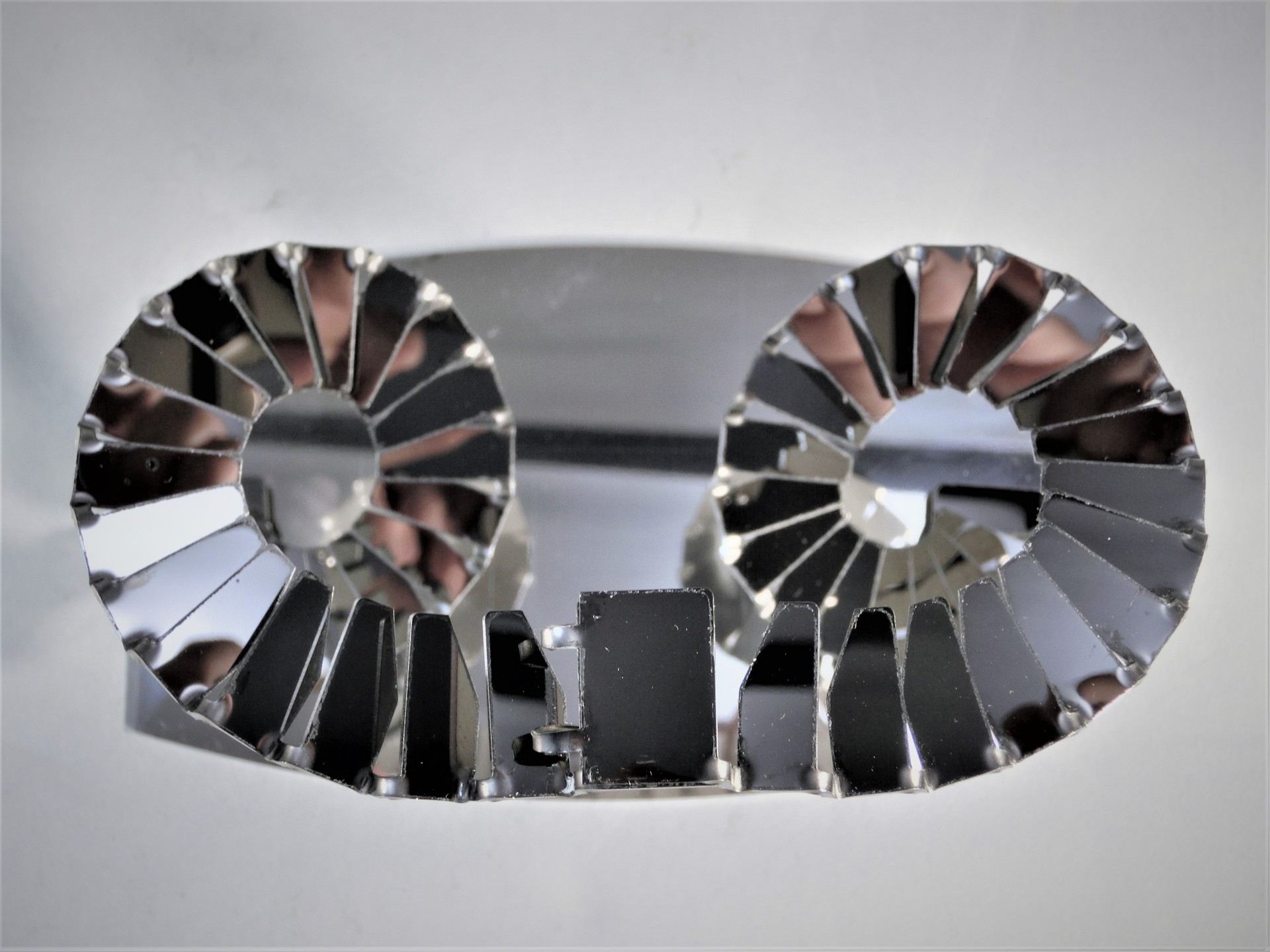

Spiral staircase

GENDAI KOGYO Co., Ltd. (Osaka, Japan)

  • ・Size: W170 x D110 x H200 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 180 min

  • ・Processing time: 60 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.5 mm

  • ・Type: Prototype

Process

  • CAD/CAM

  • Laser-Cutting

  • タガネ打ち込み

Strengths

◇コンセプト


固定概念に捉われない自由な加工




◇製作過程

ベンダーを使用しない曲げの方法として手曲げ可能なレーザー加工を模索しました。

簡単な四角の組み合わせで面白いものができないか板を組み合わせるうちに階段が出来ました。

そこから手曲げの良さを活かしてその階段曲げの全体をひねってみたことがきっかけで今回の作品にたどり着きました。

加工としましては、レーザーにて切り落とした後、見え方が変わるように一部分のバフ掛けを施しました。

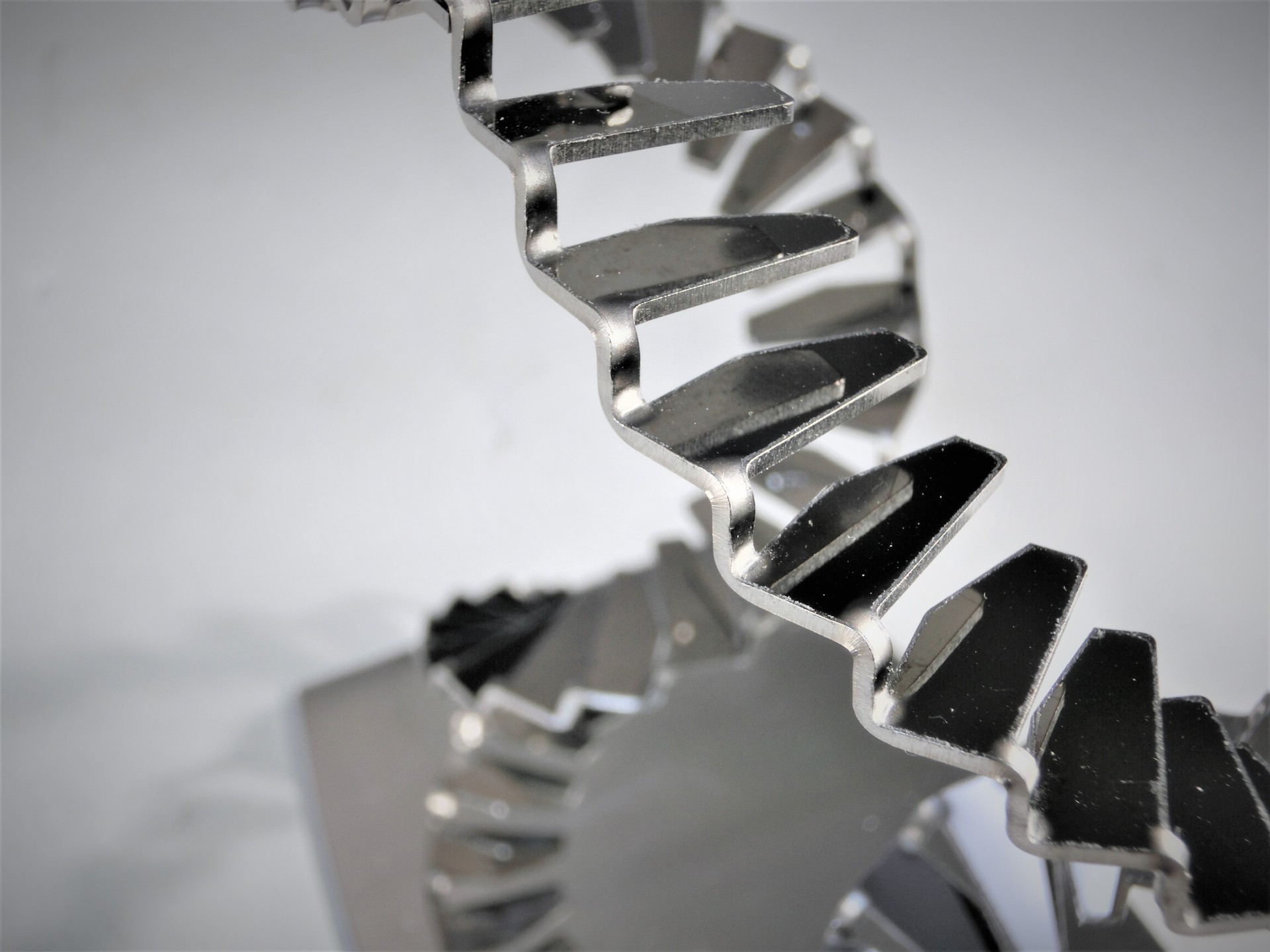

階段部分は精密さを求める為にベンダーにて110回突いて曲げ加工をし、最終段階として手曲げにて螺旋を描き完成いたしました。


◇ポイント

・ベンダーだけでは実現できない自由な形状

・どの面からみてもいろんな顔があって面白い

・板の裏面にも加工を施すことで両面を楽しめる
