37th Precision Sheet Metal Technology Fair

Formative arts fabrication (43 entries)

360° Viewer

Formative425

Technical Encouragement Award

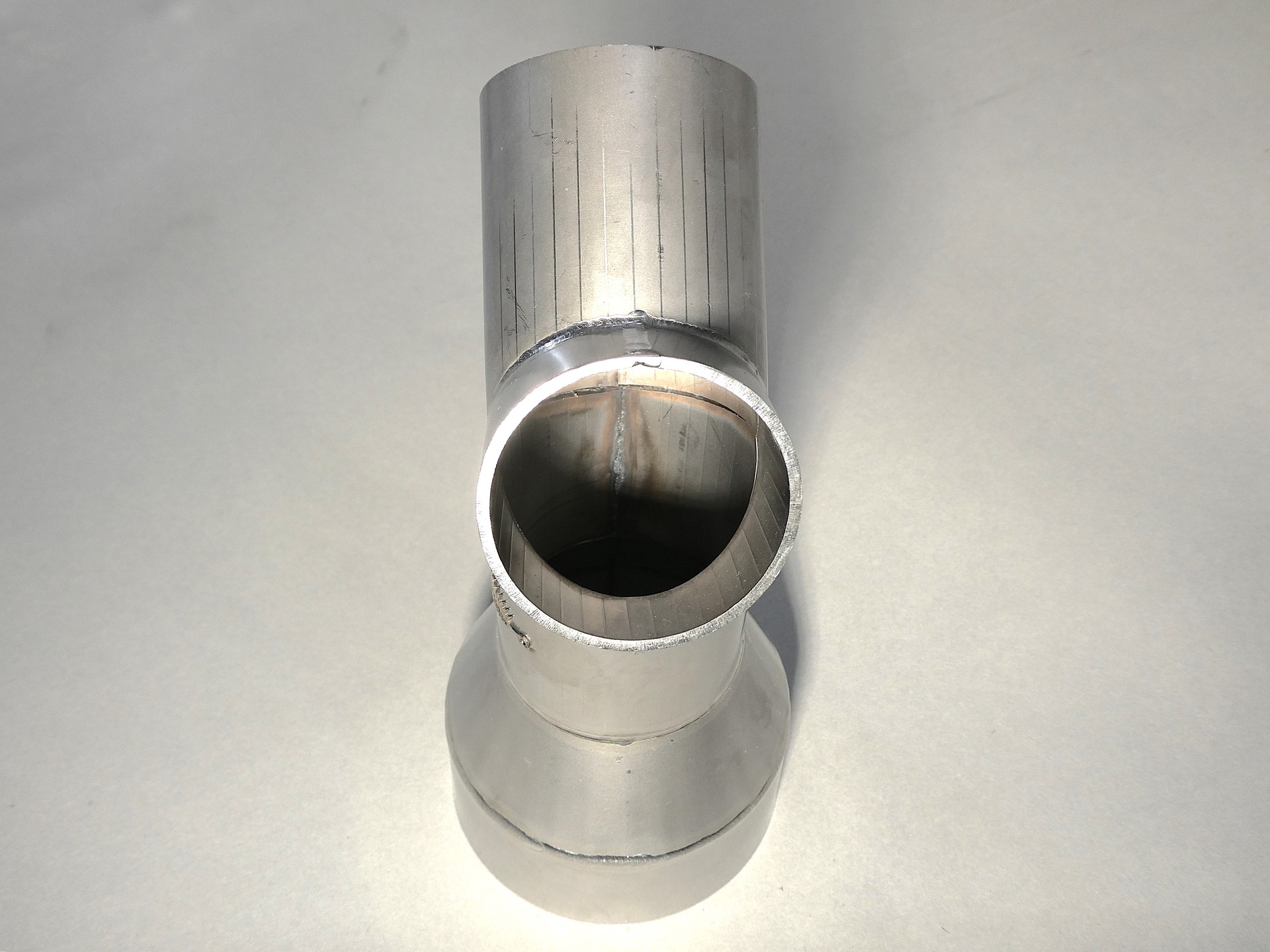

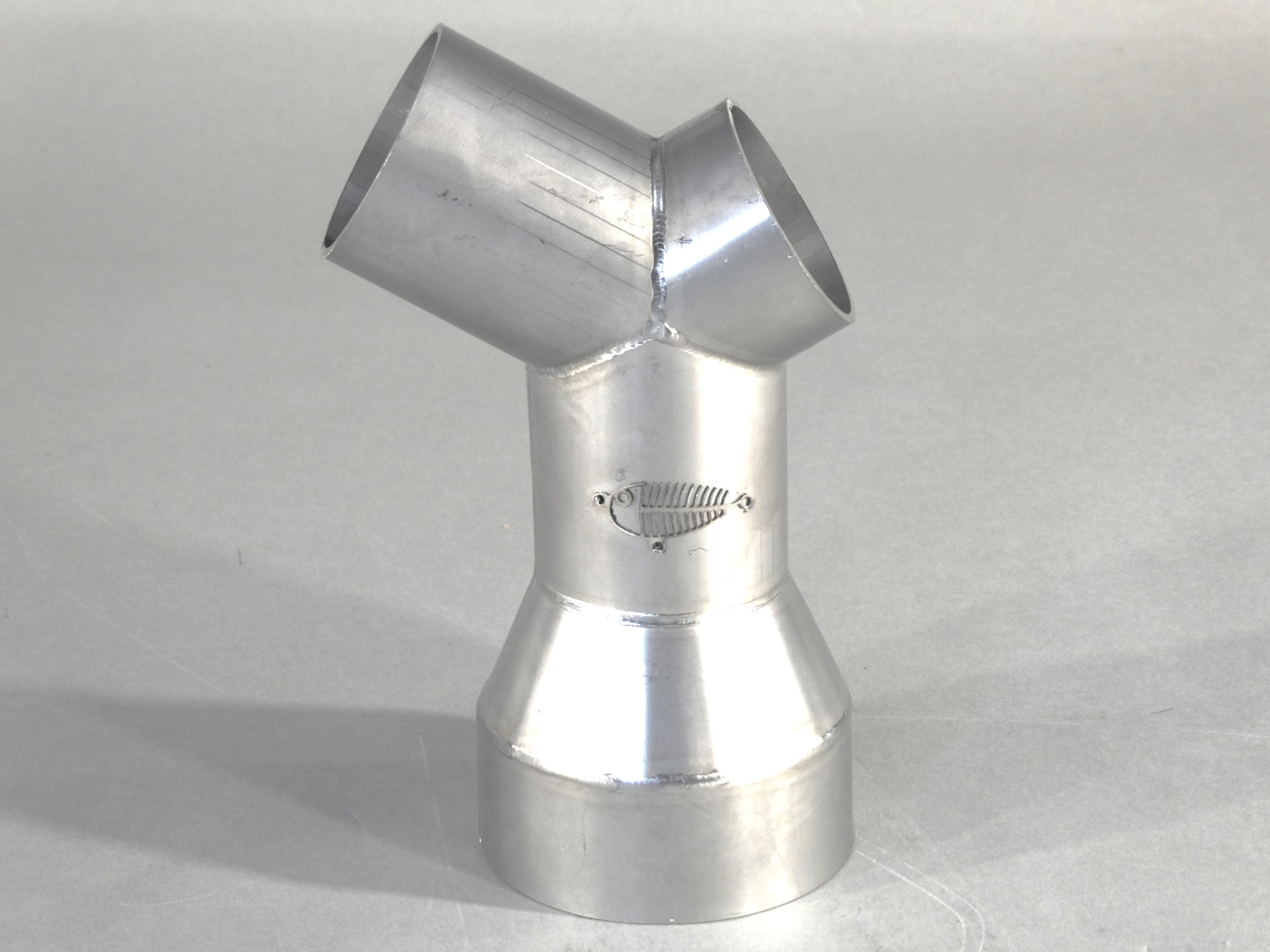

Ducts? Dirt pipe?

Tanaka Seisakusho Co., Ltd. (Okayama, Japan)

  • ・Size: W75 x D75 x H170 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 30 min

  • ・Processing time: 60 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 2.0 mm

  • ・Type: Original work

Process

  • CAD/CAM

  • Punch & Laser

  • Bending

  • Welding

Strengths

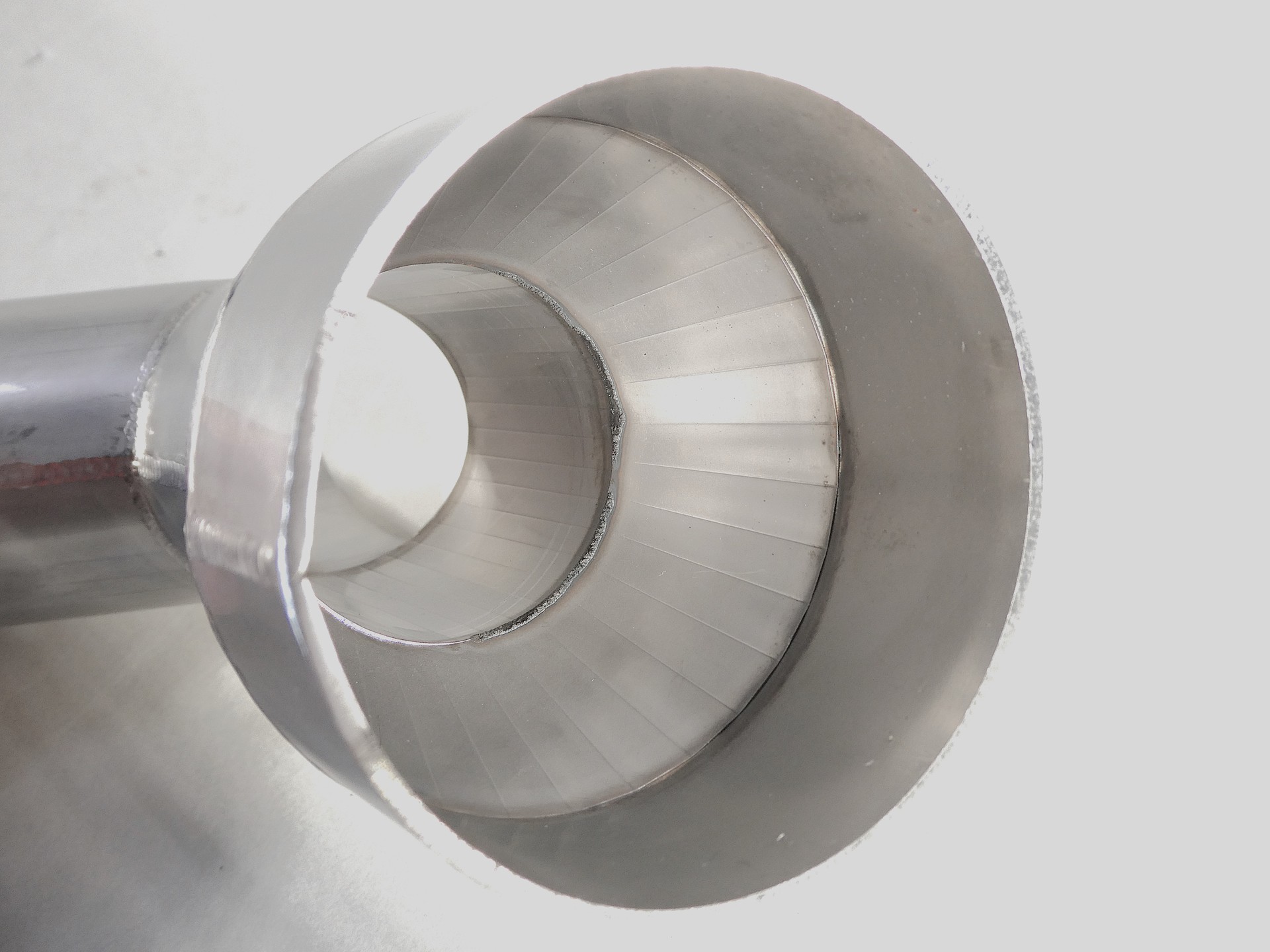

ロール加工 - プレスブレーキでの点押加工 - 溶接加工で、同一形状を再現しました。

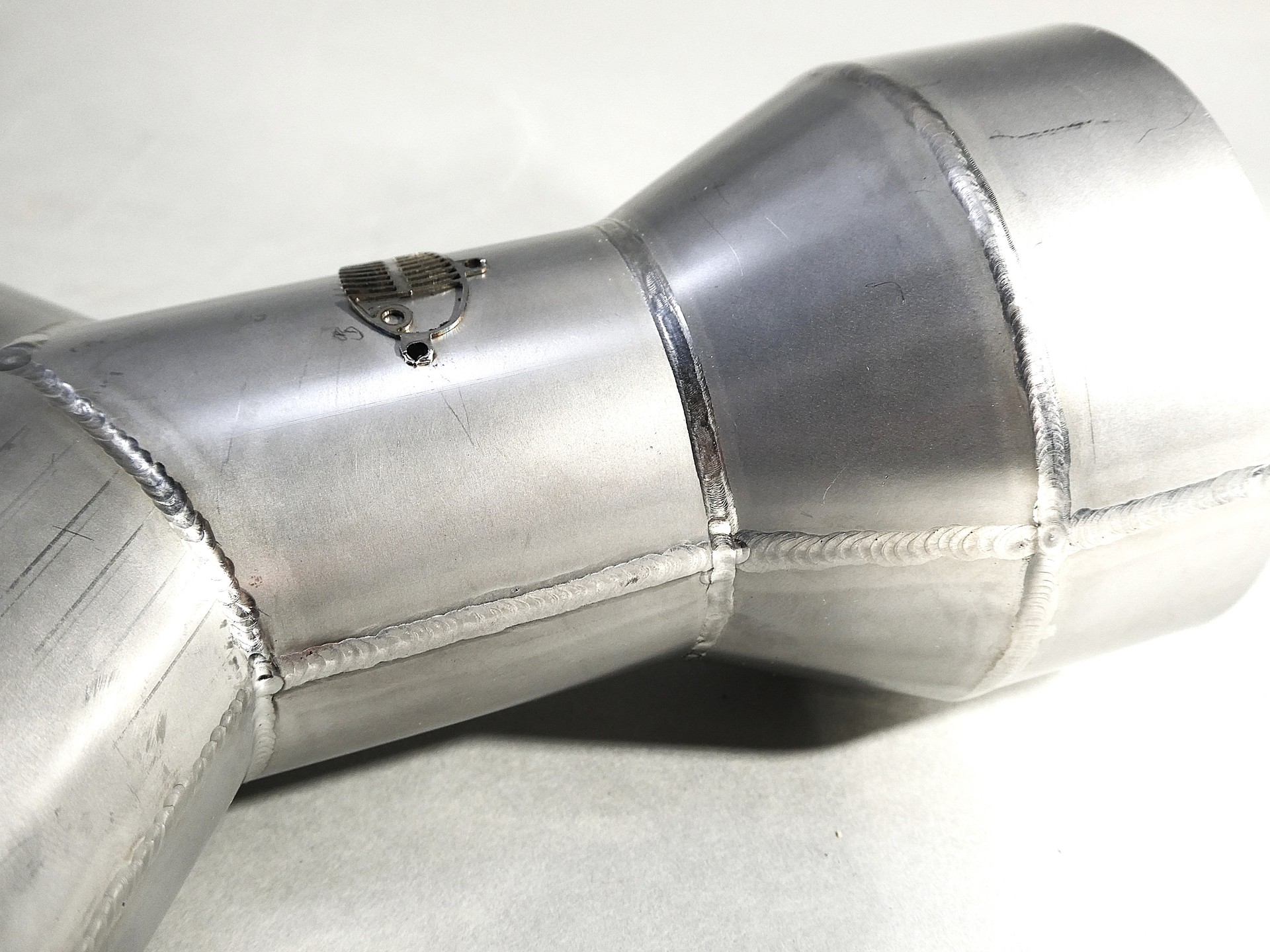

FLW1500MTの良さを活かし、溶接は最小限に溶接焼けの少ない加工を行い、歪を少なくして美観に注意しました。
