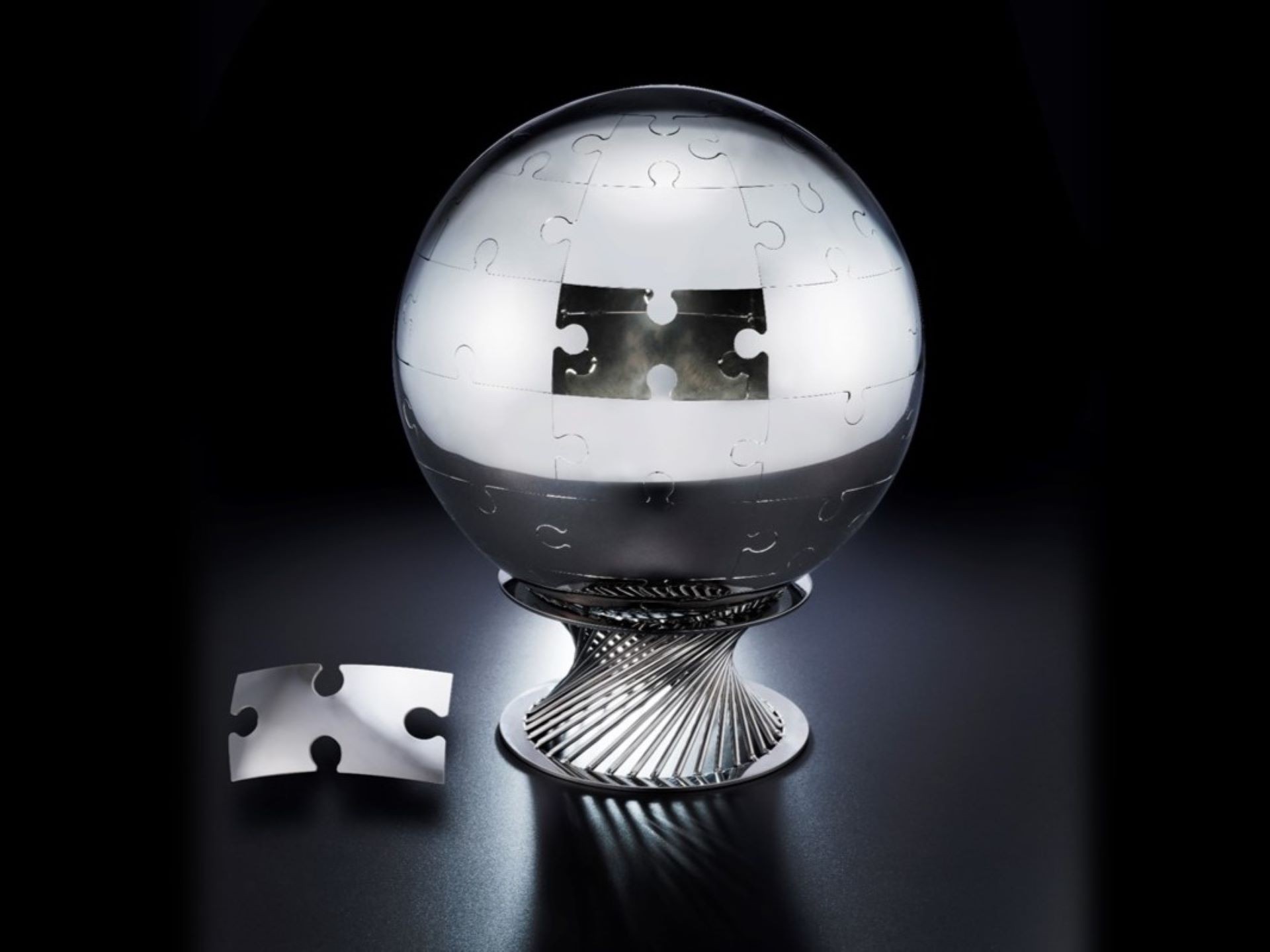

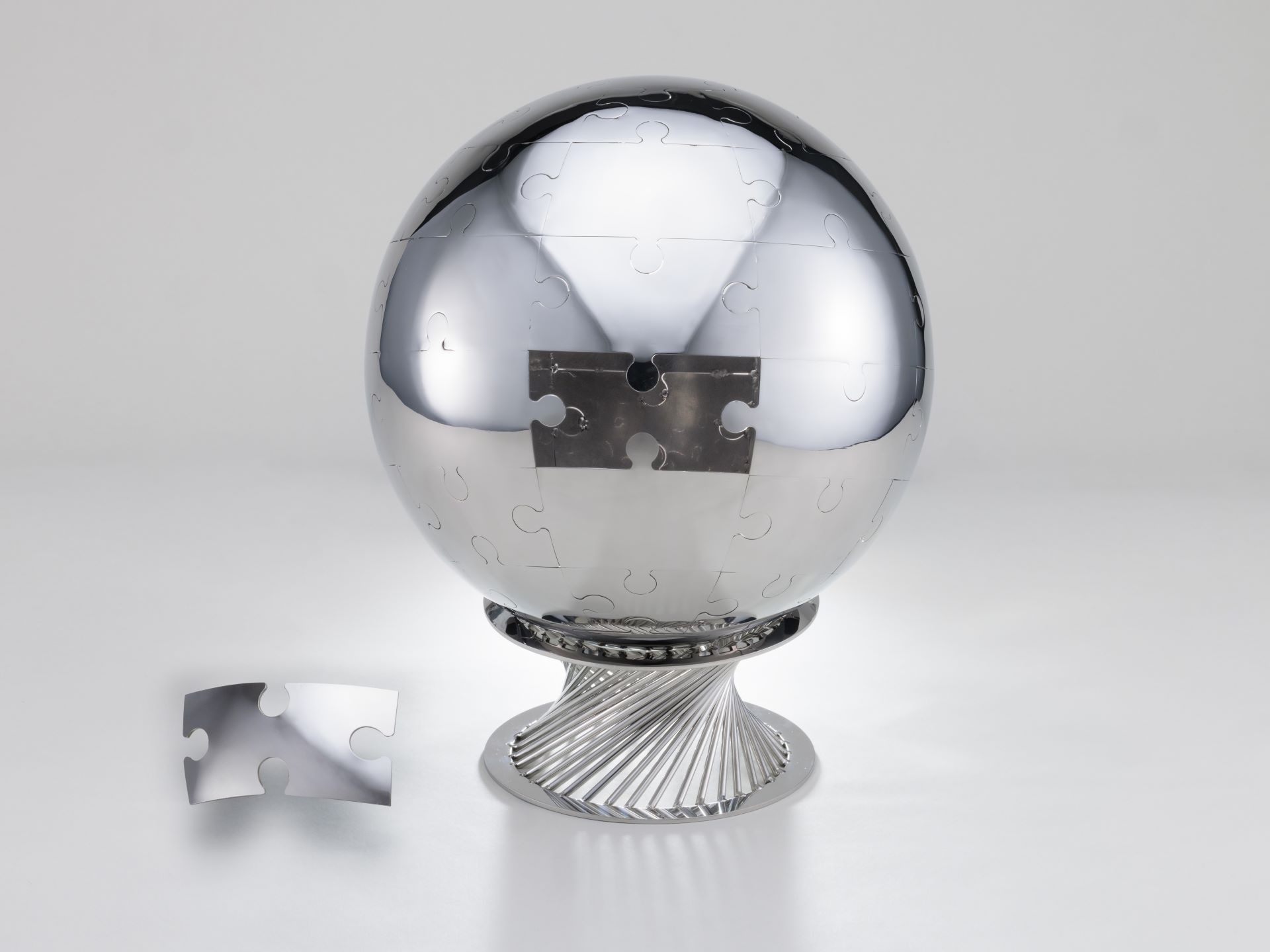

Spherical puzzle

株式会社　シンエイ (Kyoto, Japan)

  • ・Size: W200 x D200 x H200 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 1200 min

  • ・Processing time: 600 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • Planning

  • 2D/3D Design

  • Laser-Cutting

  • Bending

  • Welding

  • Surface Finishing

  • Assembly

Strengths

・今回、板金で球体を製作することをテーマにしました。

　通常の球体は過去製作されている事例がありましたので、さらに視点を変えて球体パズルの製作に挑戦しました。

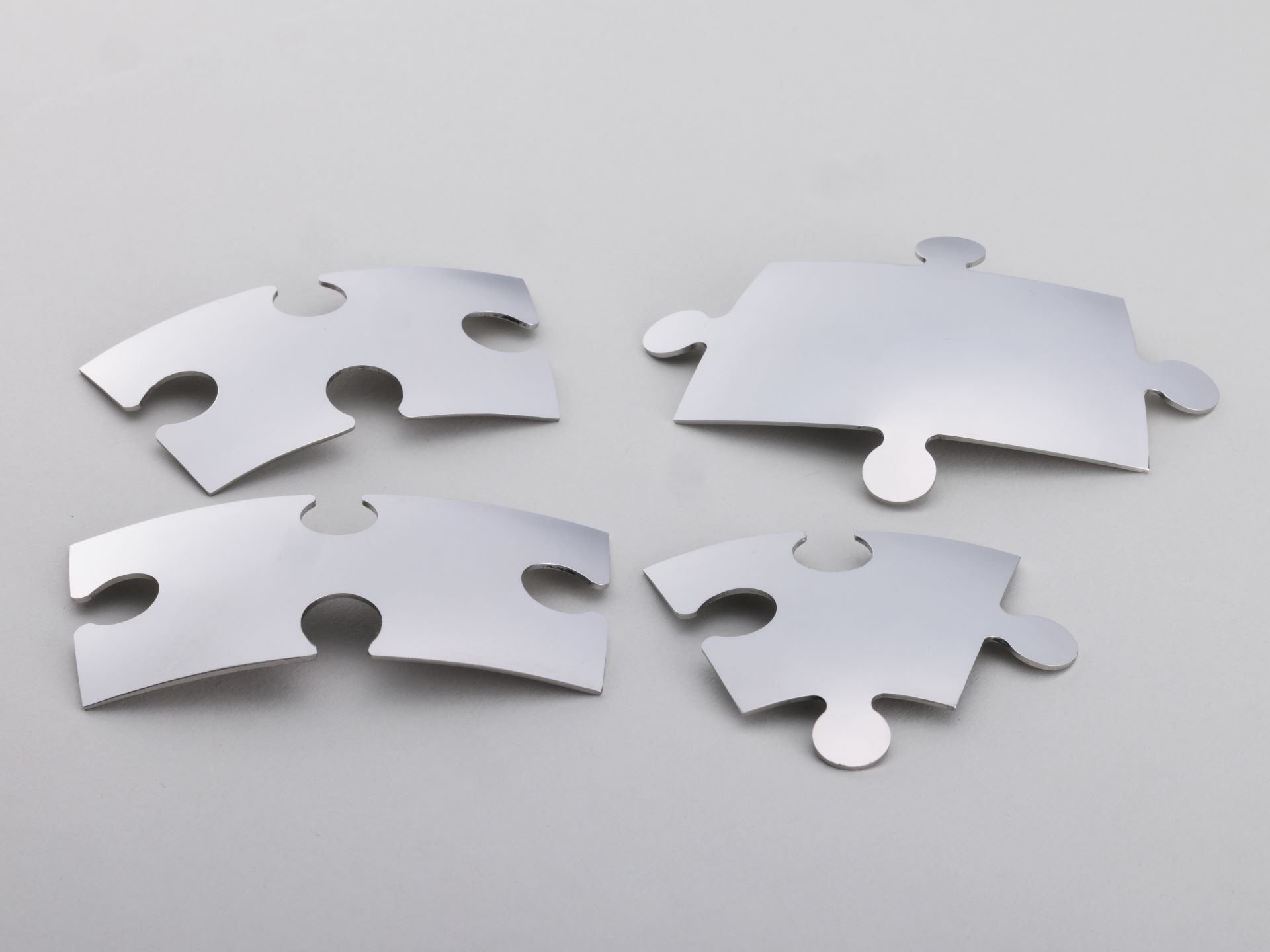

・球体ピース一つ一つのCAD展開データを作成するにあたり、既存のノウハウがないため様々な球体の数式を参考にしながら一から展開を考え作成しました。

・360°R形状のピースを作成するための曲げ金型を所有していませんでしたので、新たに弊社独自の金型を考案して製作しました。

　金型は板金部品を組み合わせ立体の金型を作成しましたが、試作段階で求めているＲを出すことがなかなか出来ず、CAD部門と曲げ工程部門の間で何度も試行錯誤しながら、求める金型を完成することができました。

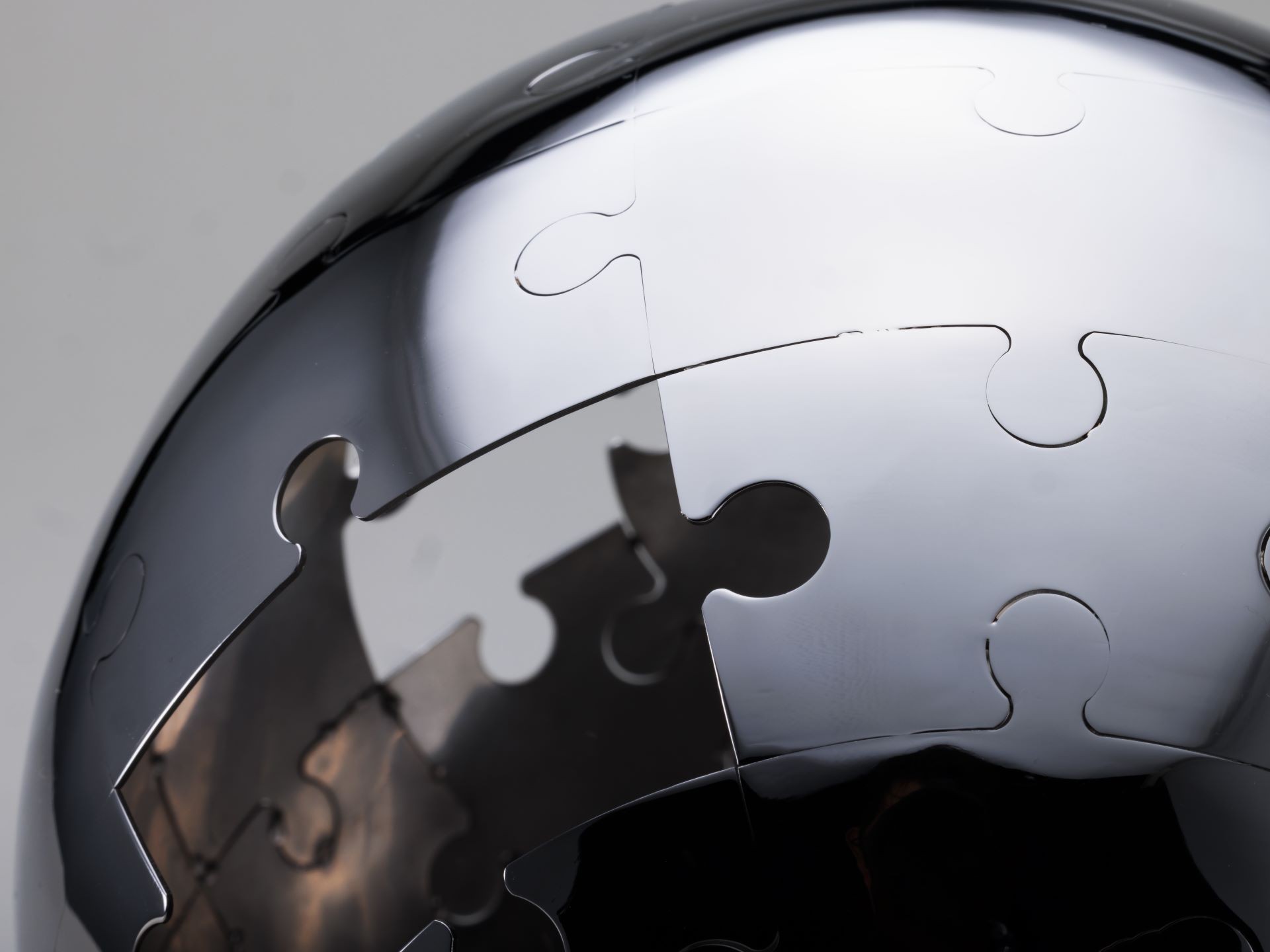

・作成したピース同士の組立も、曲げ具合により凹凸が嚙み合わなかったり、きれいな球体にならなかったりと調整が難しく、何枚も試作を重ねてピース同士がきれいにかみ合うように工夫しました。
