37th Precision Sheet Metal Technology Fair

Formative arts fabrication (43 entries)

360° Viewer

Formative403

Technical Award

Kanagawa oki namiura

mitametal Co., Ltd. (Gifu, Japan)

  • ・Size: W333 x D10 x H252 mm

  • ・Accuracy: ± 1.0 mm

  • ・Programming time: - min

  • ・Processing time: 8 min/quantity

  • ・Quantity: 2

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 3.0 mm

  • ・Type: Original work

Process

  • Planning

  • Shearing

  • Jig Manufacture

  • Welding

  • Surface Treatment

  • Surface Finishing

Strengths

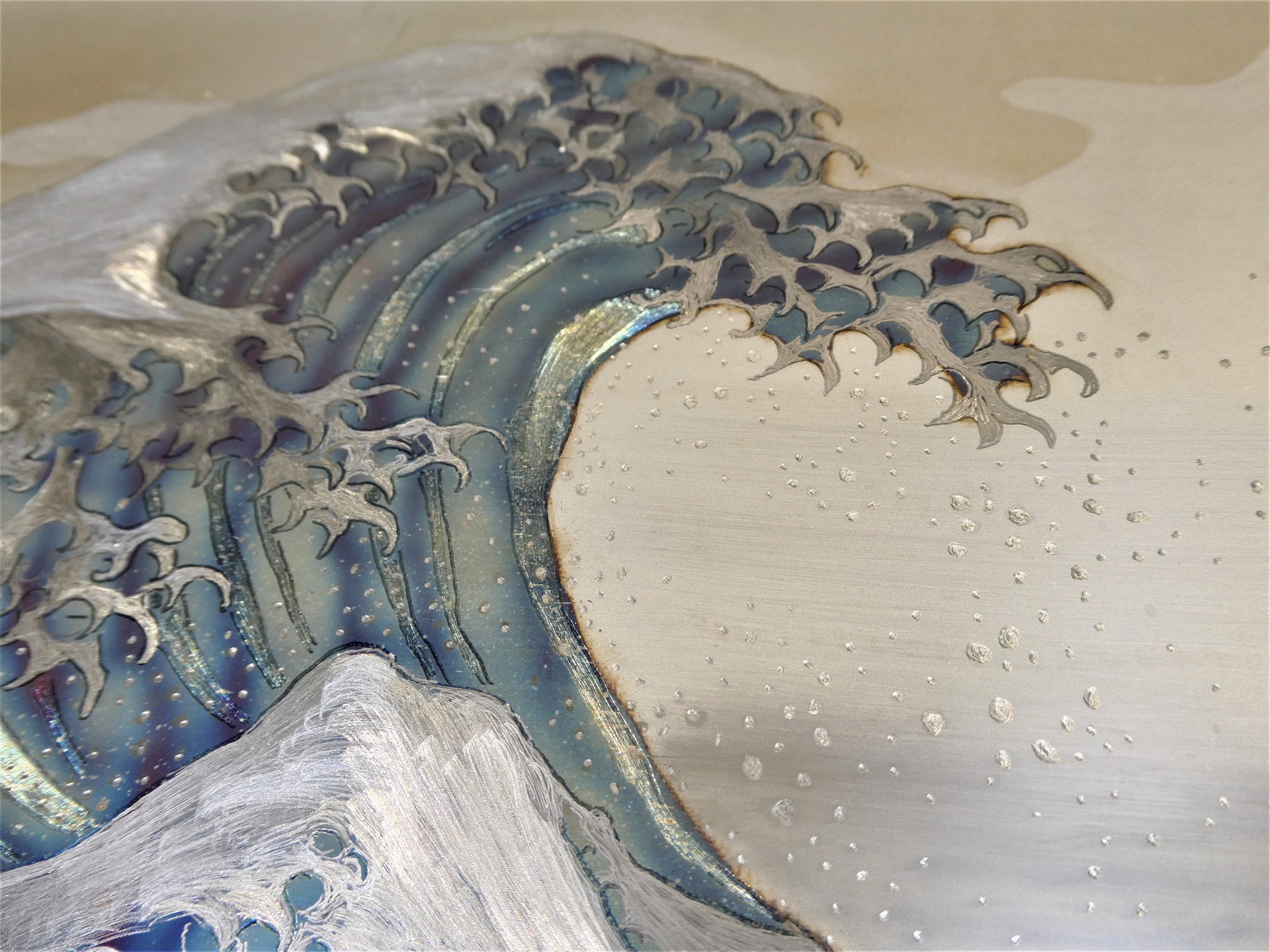

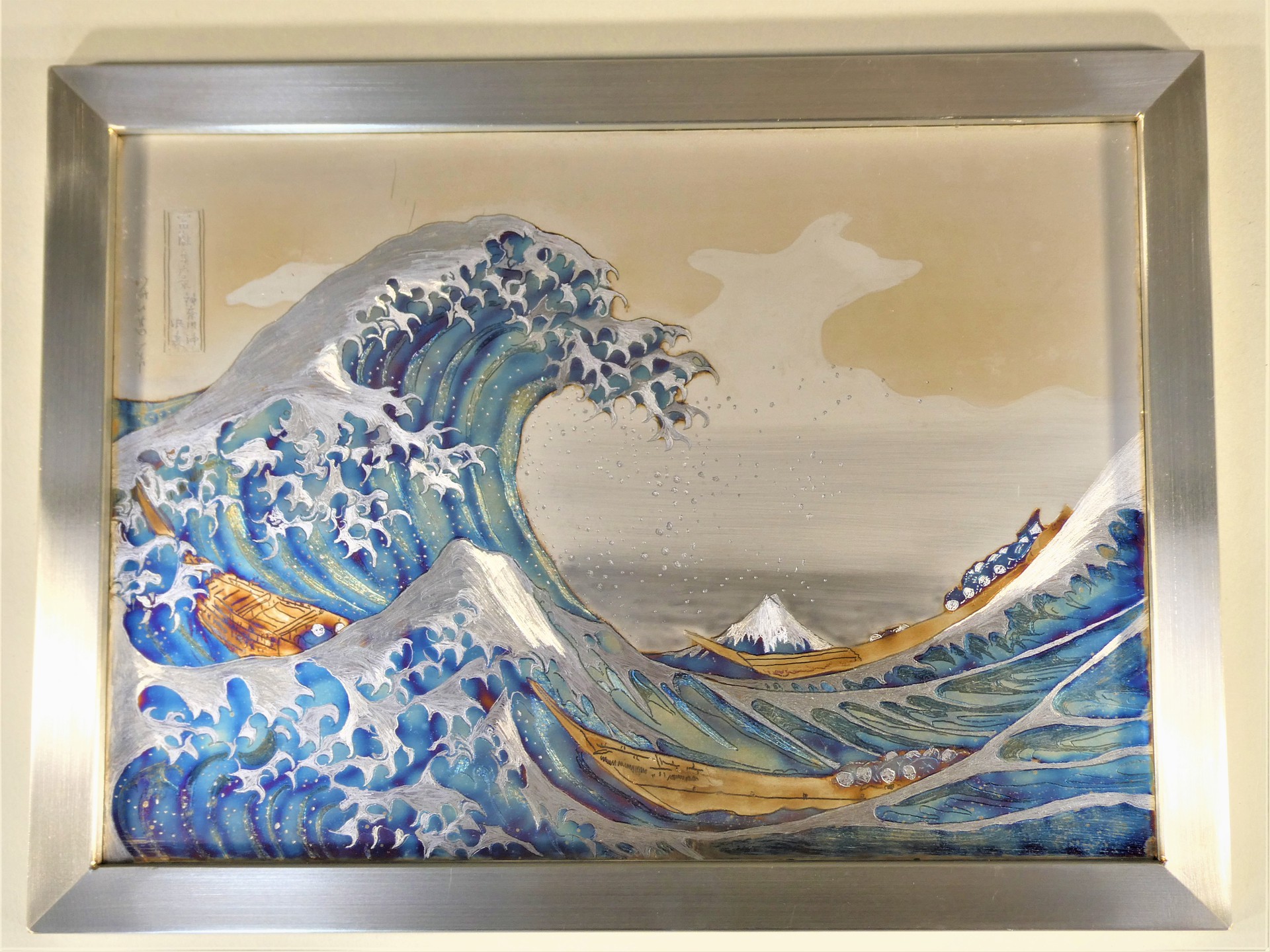

　この作品は、有名な葛飾北斎の作品を熱焼けによる色の変化（テンパーカラー）を利用して表現した作品になっております。

　まず、母材となるSUS304の板をSS400・T=16のプレートに歪み防止のために溶接します。

　その後、下書きの跡をルーターで削り、色を付けたい所を焼いて行くのですが、青色を維持しながら全体に色つけする為にトーチの移動スピードには気を遣いました。

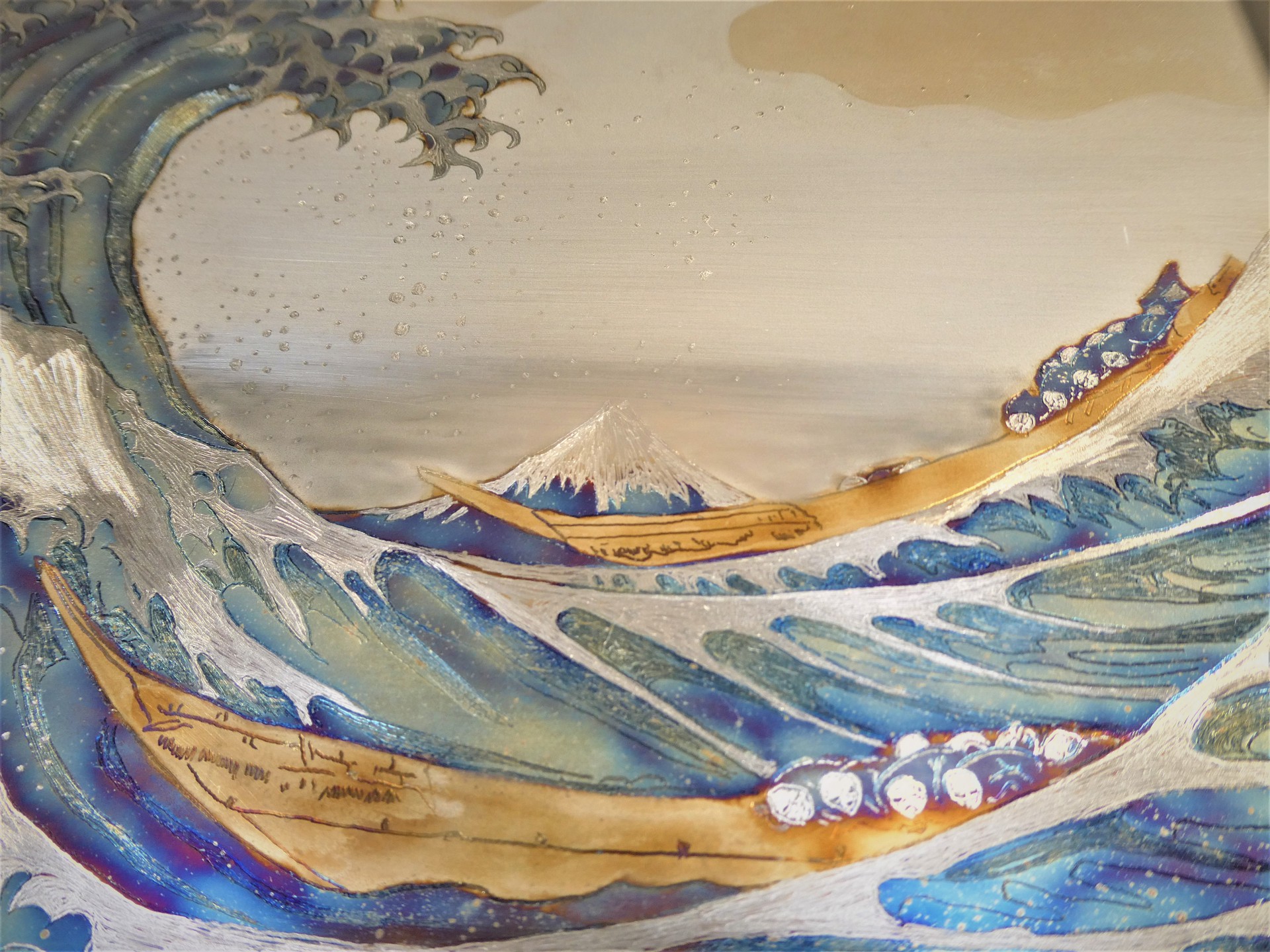

　また、青色の中に茶色い部分が有りますが、その部分は焼け取り機によって必要な部分の　焼け取り（不動態化処理）を行い、もう一度その部分だけ焼いて色付けをしてあります。

　白波の部分はルーターで削り白色を表現しました。

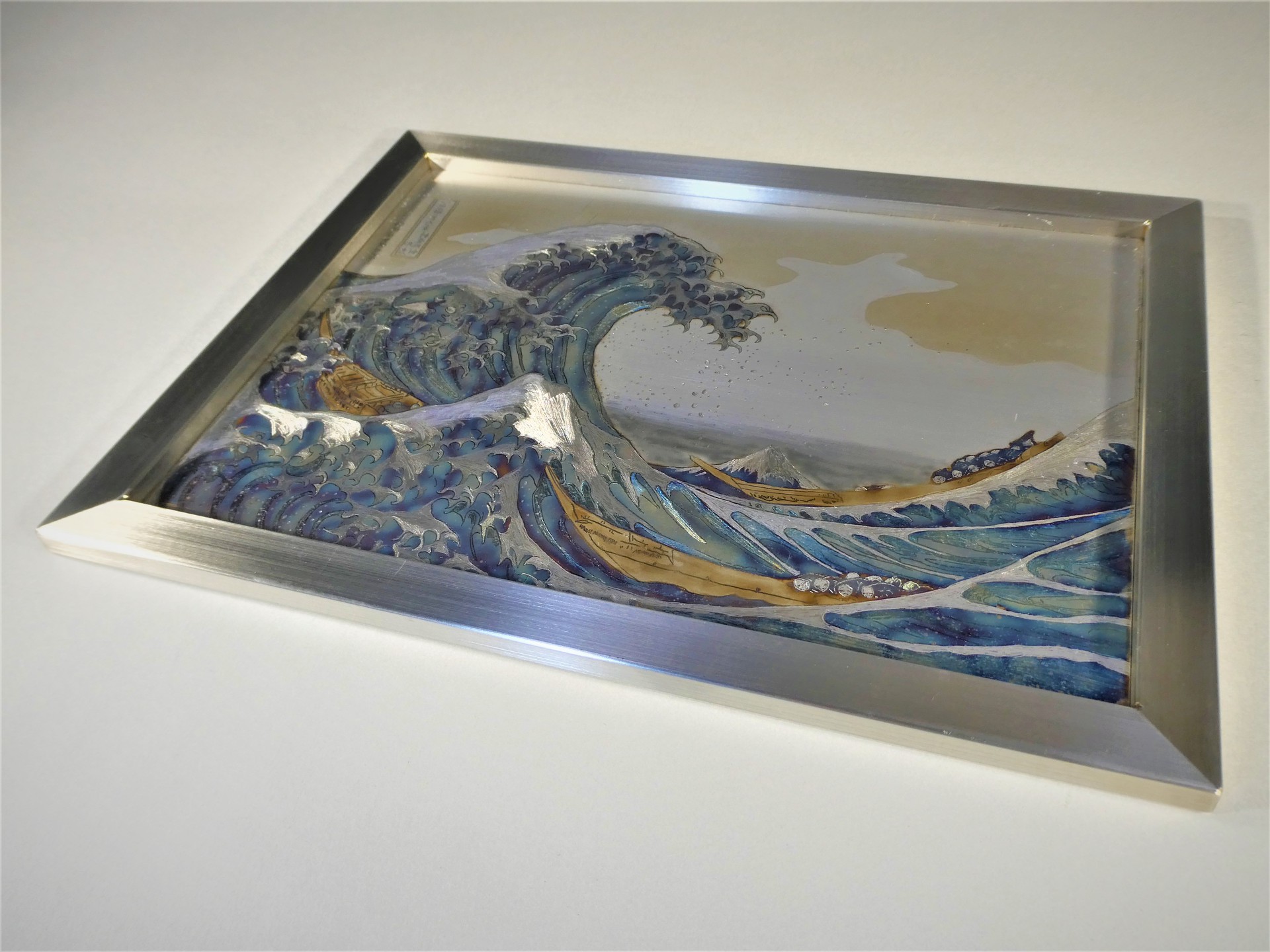

　最後にSS400のプレートを外し、枠にはめ込み完成です。
