37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

Assemble265

Technical Encouragement Award

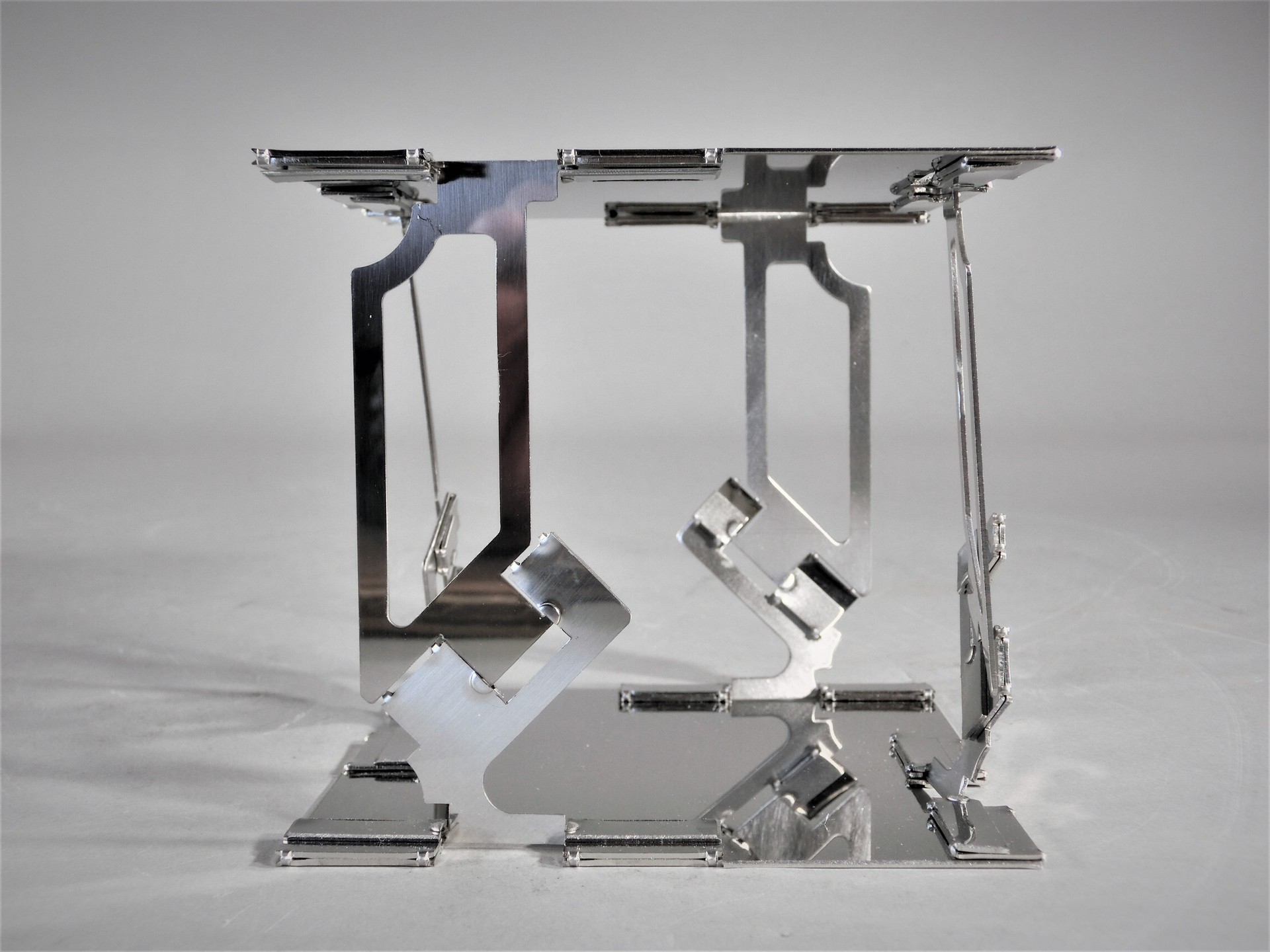

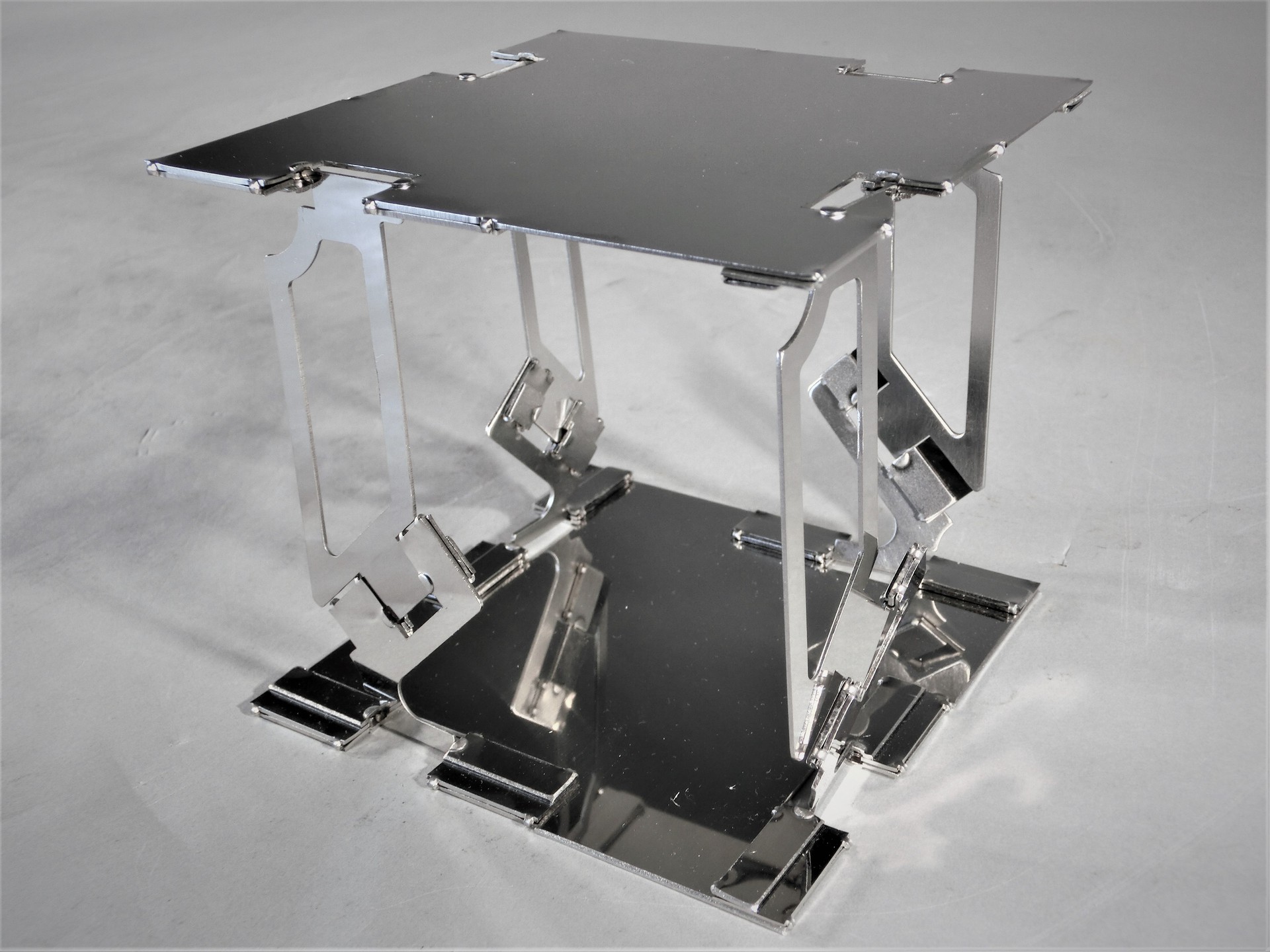

METAL EXCUBE

nasa industrial Inc. (Fukuoka, Japan)

  • Size: W100 x D500 x H100 mm

  • Accuracy: ± 0.5 mm

  • Programming time: 1500 min

  • Processing time: 4800 min/quantity

  • Quantity: 1

  • Material: Stainless steel (SUS304)

  • Thickness: 1.0 mm

  • Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Punch & Laser

  • Bending

  • Welding

Strengths

金属での伸縮再現を目指して制作を進めてきました。

製作の前に折り紙や厚紙を用いて伸縮する模型を作成し検討を行いました。


検討の結果,複数の金属の板をつなぎ合わせることで伸縮が再現できると考えました。

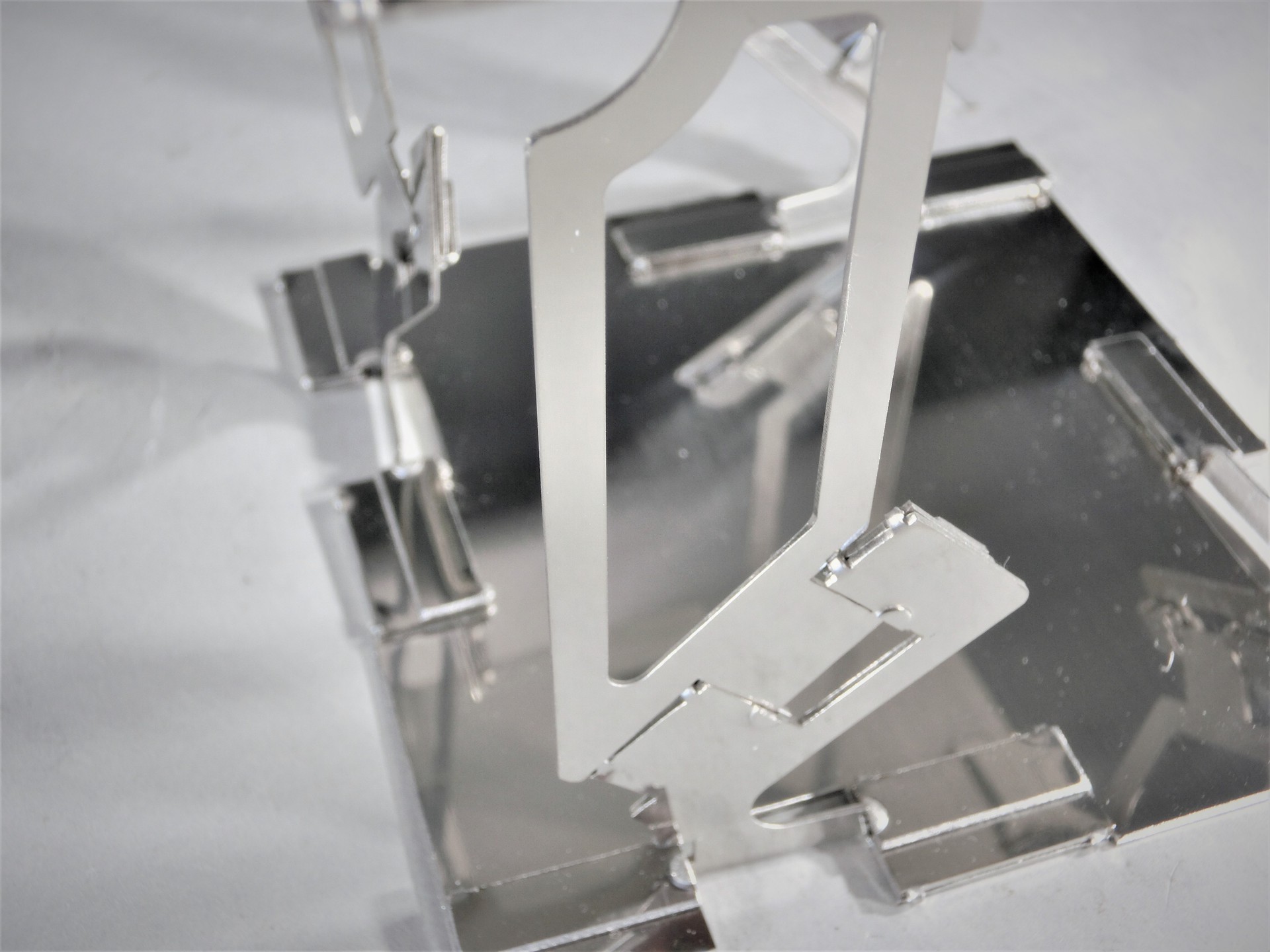

つなぎ目の箇所はハーフシャー金型による凹み部分を利用した差し込みジョイント構造を採用し蝶番のように開閉できるようにしました。

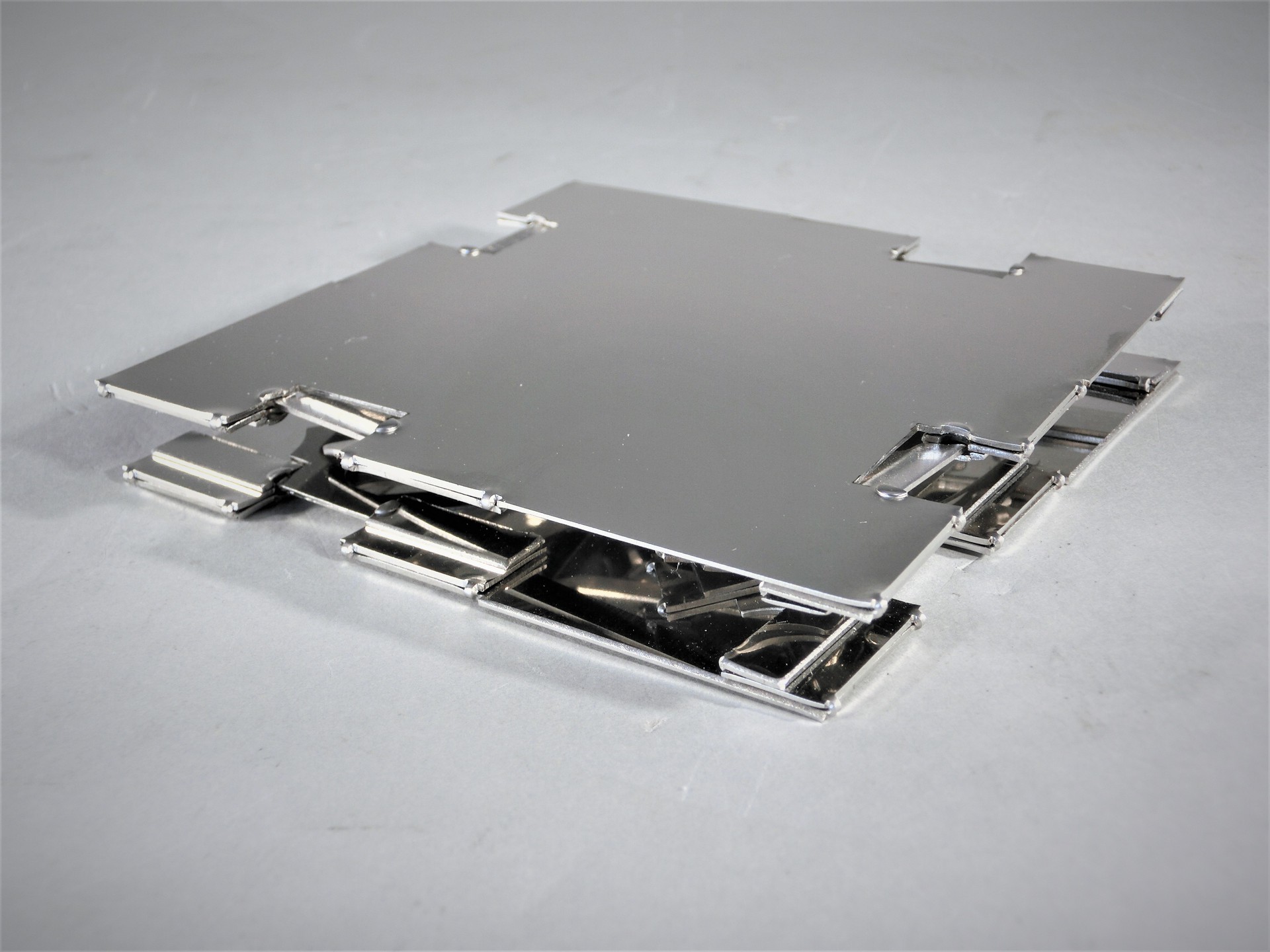

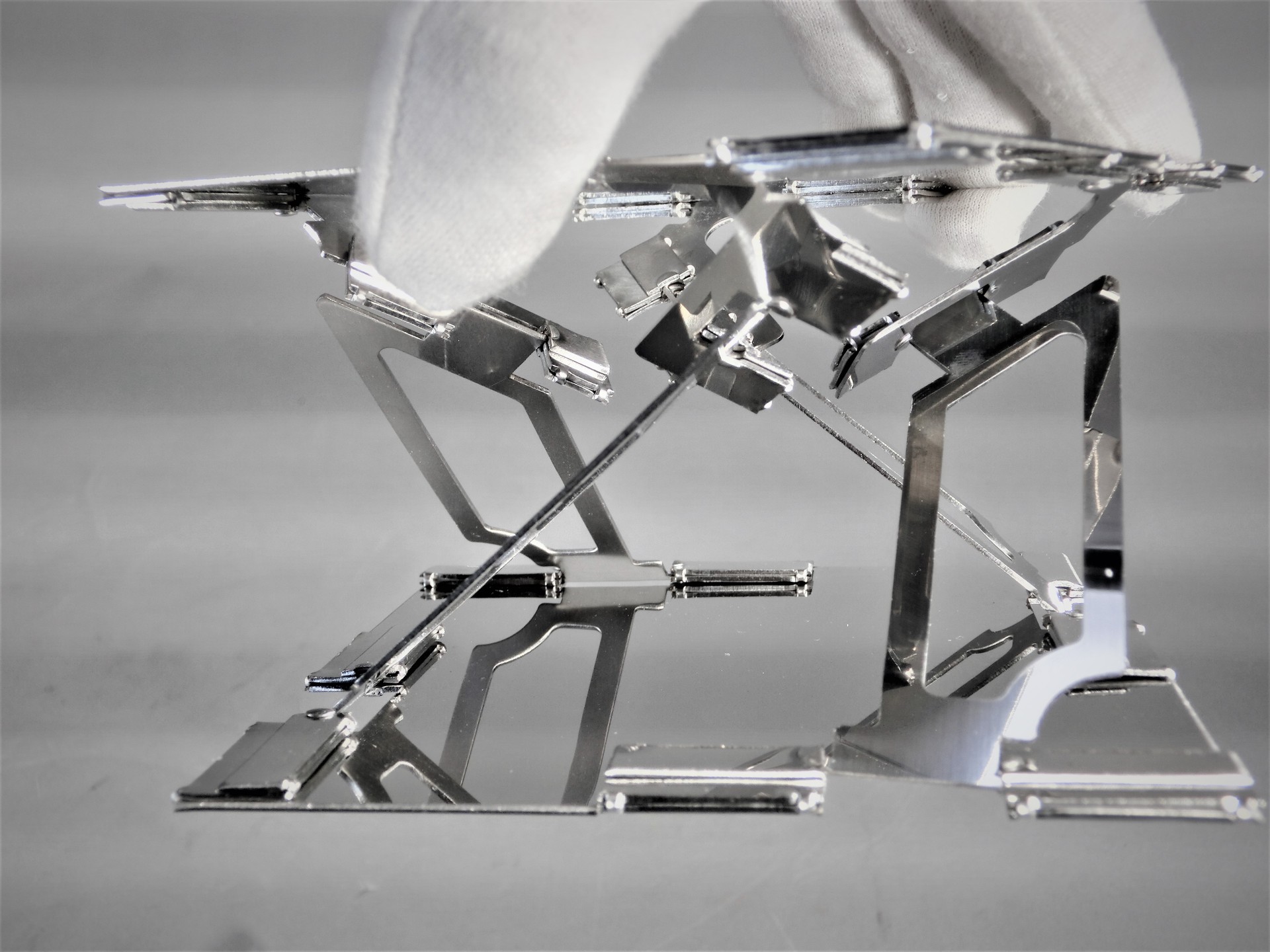

この仕組みを利用することで箱形状を折りたたむことに成功し,これらをつなぎ合わせることで伸縮の構造を再現しています。

https://youtu.be/79i4u_KQy-s
