37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble262

Amada Award

Special Encouragement Award

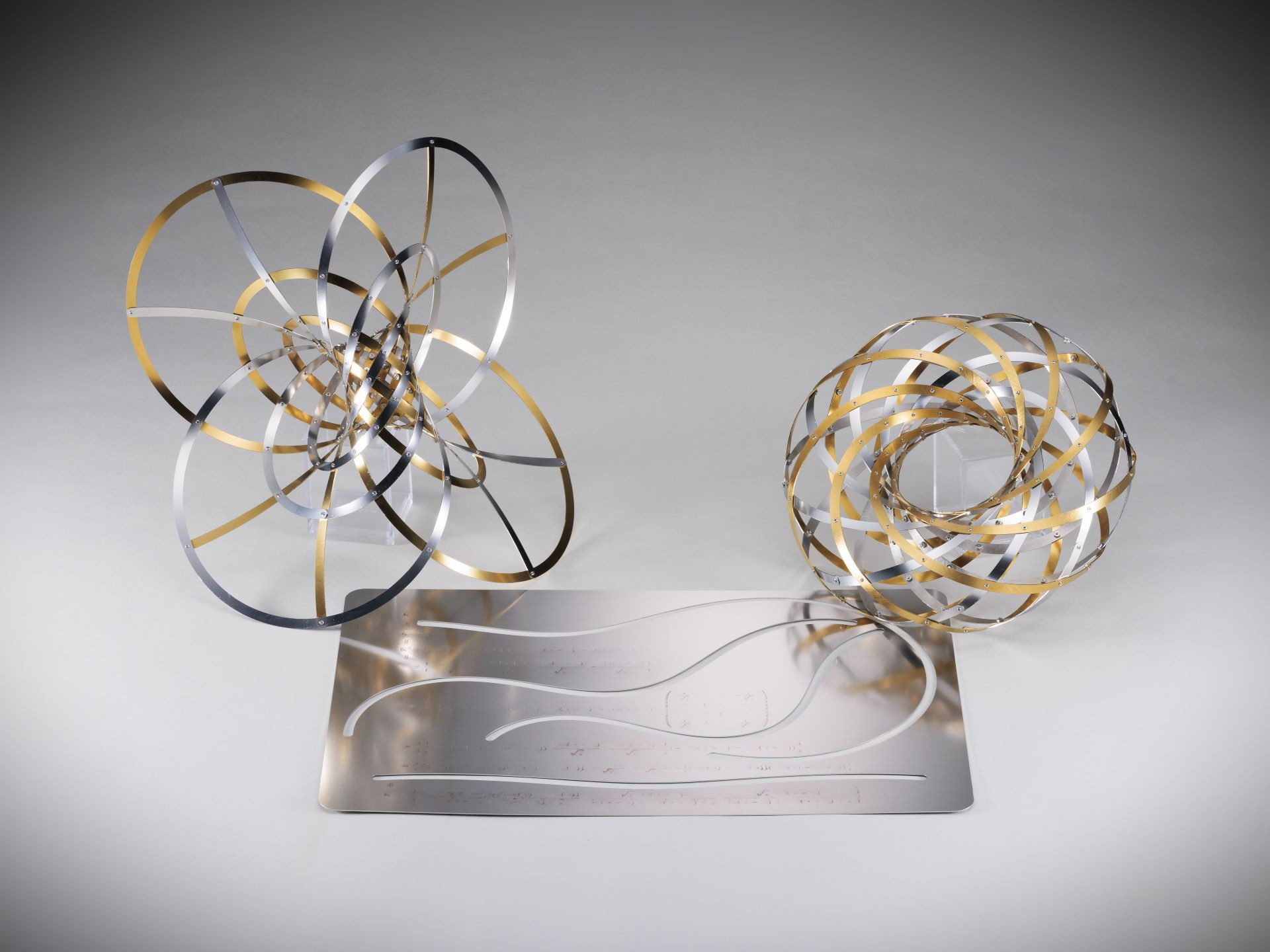

Turning a steel torus inside out

有限会社　志村プレス工業所 (Aichi, Japan)

  • ・Size: W220 x D220 x H10 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 100 min

  • ・Processing time: 120 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.5 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Programming

  • Unfolding

  • Laser-Cutting

  • Surface Finishing

  • Surface Treatment

  • Assembly

Strengths

新たな発想と技術的な挑戦を求め、幾何学の専門家と連携・協働して不思議で奇妙で綺麗な立体に挑戦しました。

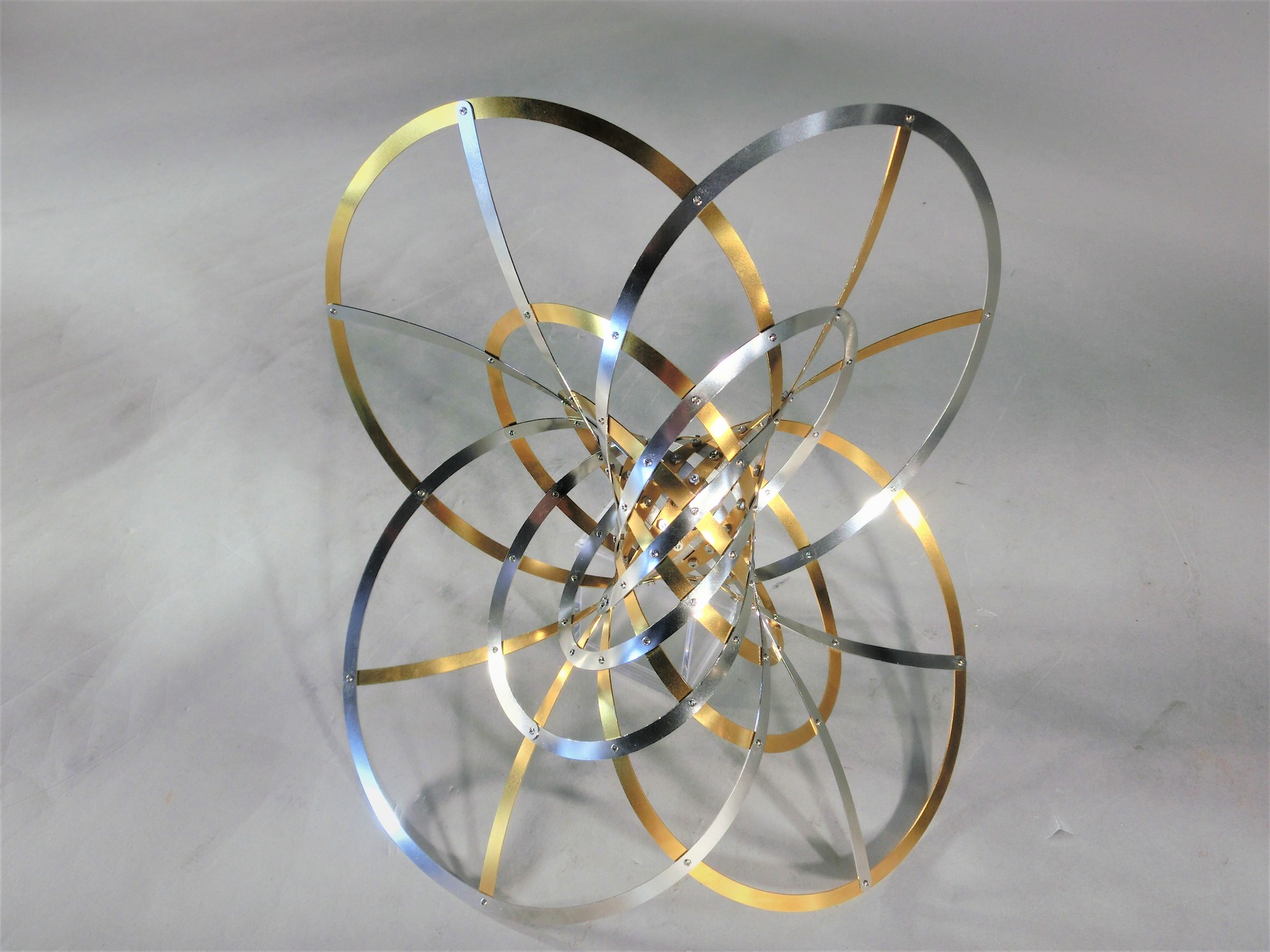

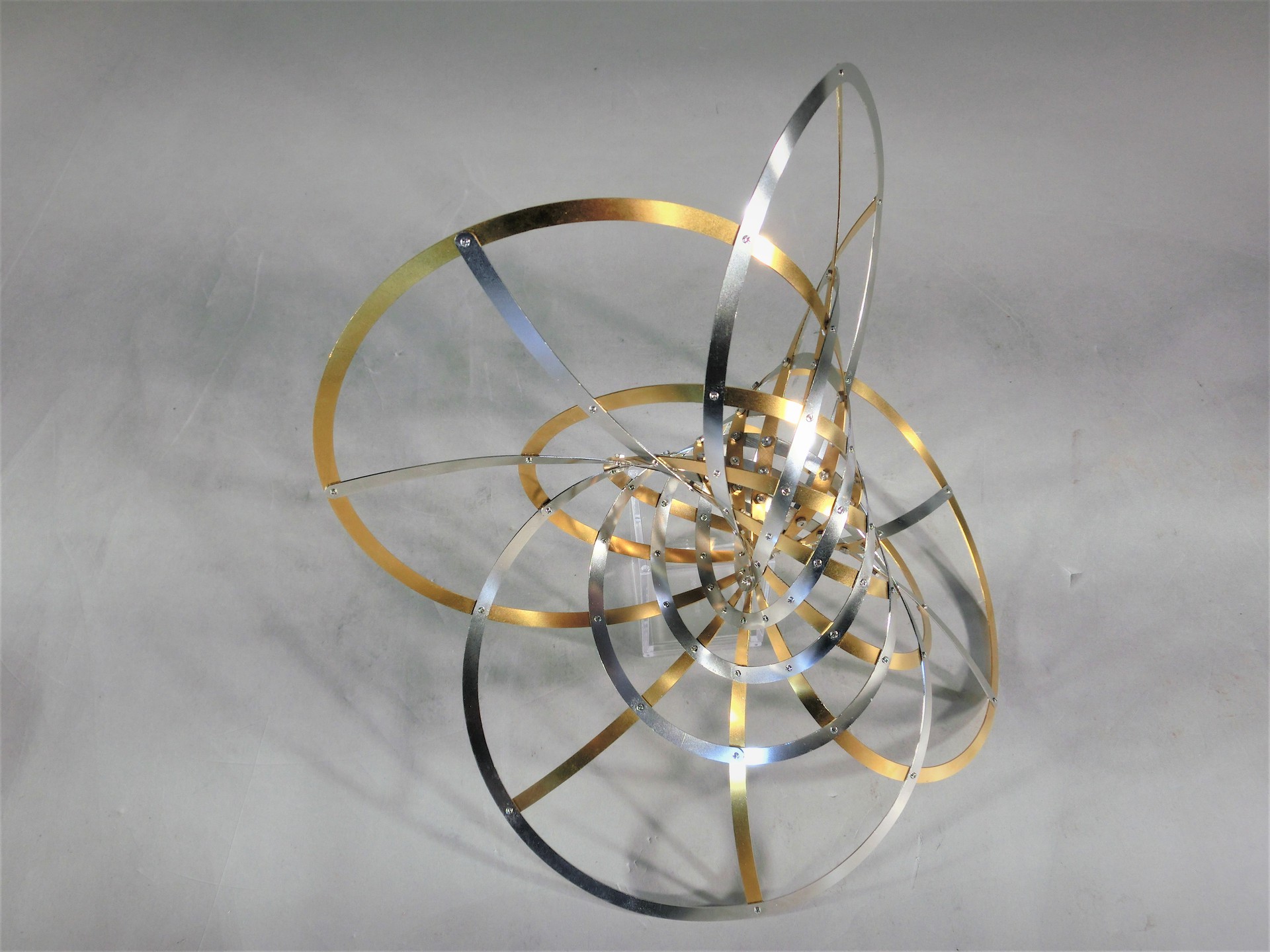

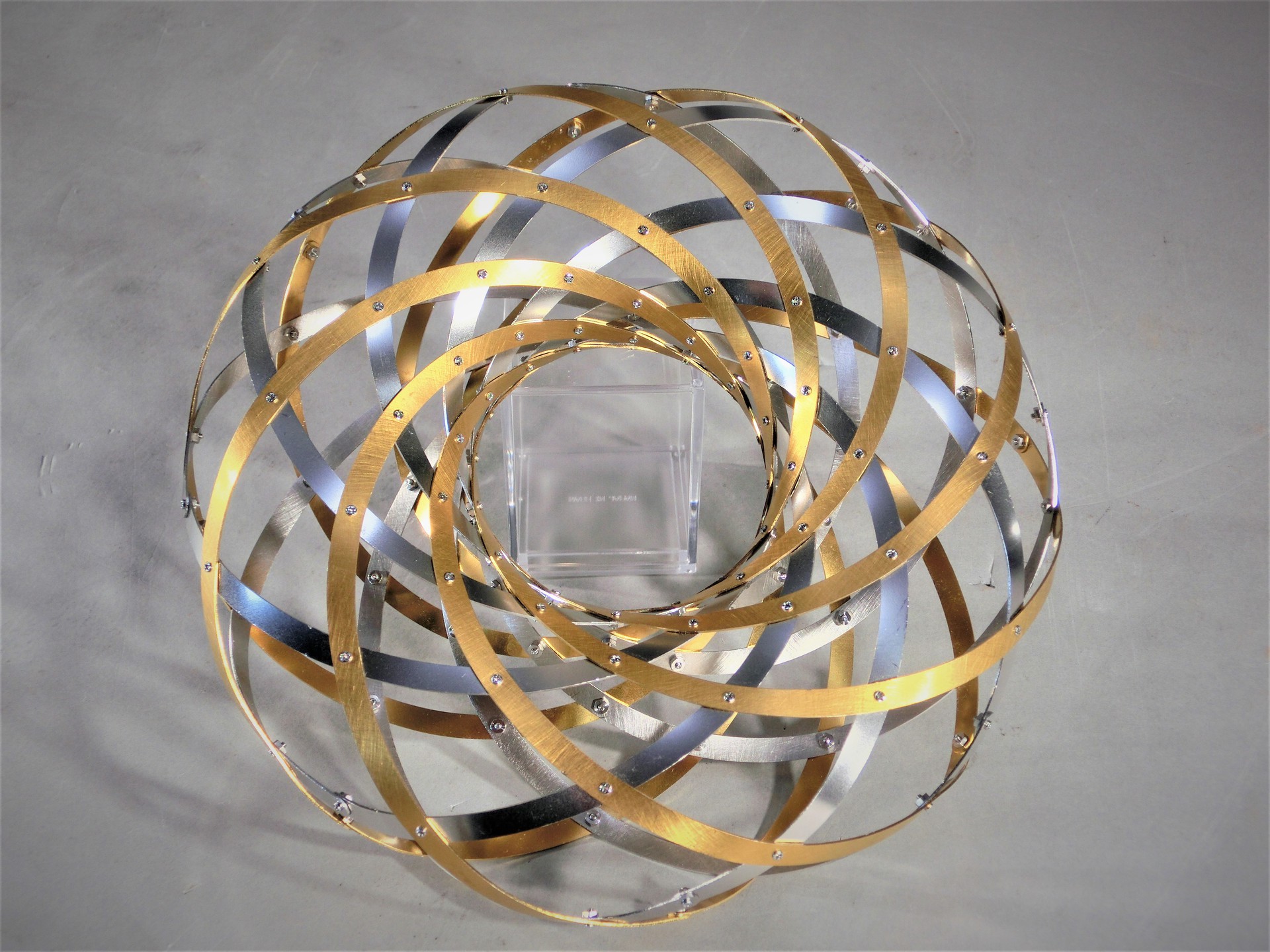

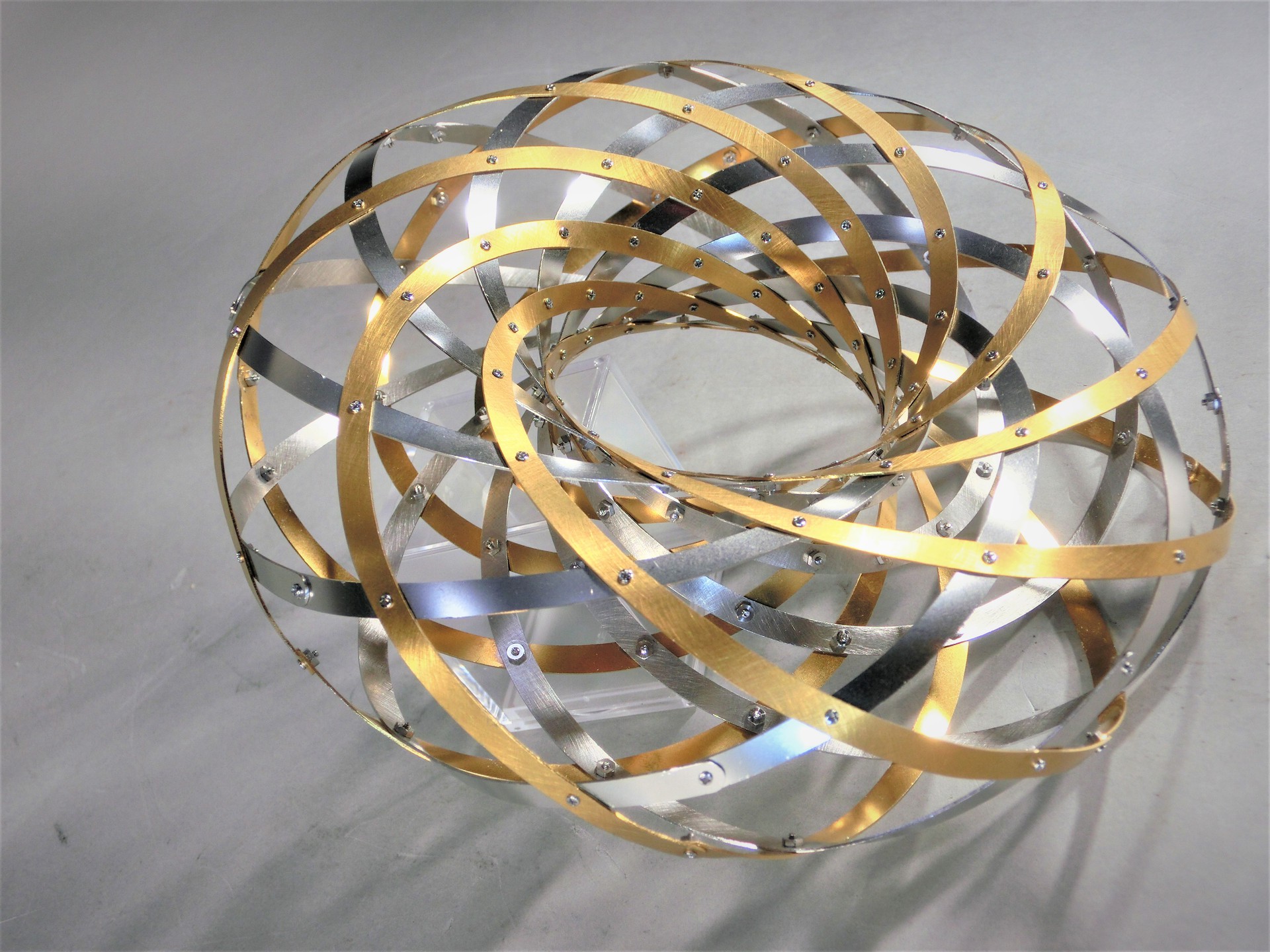

８本+８本のステンレスのレーンが捻れながら湾曲し、調和のとれたドーナツ曲面を表しています。二つの立体造形は静止物ではなく曲面が連続変形してゆく過程（ドーナツの裏返し）の２コマを表しています。奇妙な形に潜む緻密な調和を鑑賞ください。

造形の新たな発想と新設計は本フェアに向けて数学者との異文化交流から産まれました。

“展開図を厳密に描いて剛体を捻りながら湾曲させて空間内でピタッと合わせる技法” は、職人芸では伝達・継承が難しいですが、トポロジーや微分幾何といった数学の理論による “試行錯誤や実験に頼らない確かな技術” は工業界が導入して行く価値があります。

一方で製造業においては “板金の厚さや捻りの限界”という理論家が考慮してこなかった困難もあり、共同作業をきっかけに生産性・精度保証性の向上が得られ、この作品を通じて異文化交流の相乗効果による成果と、今後の可能性が期待できます。

https://youtu.be/refiiCYzpcY
