37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble259

Technical Award

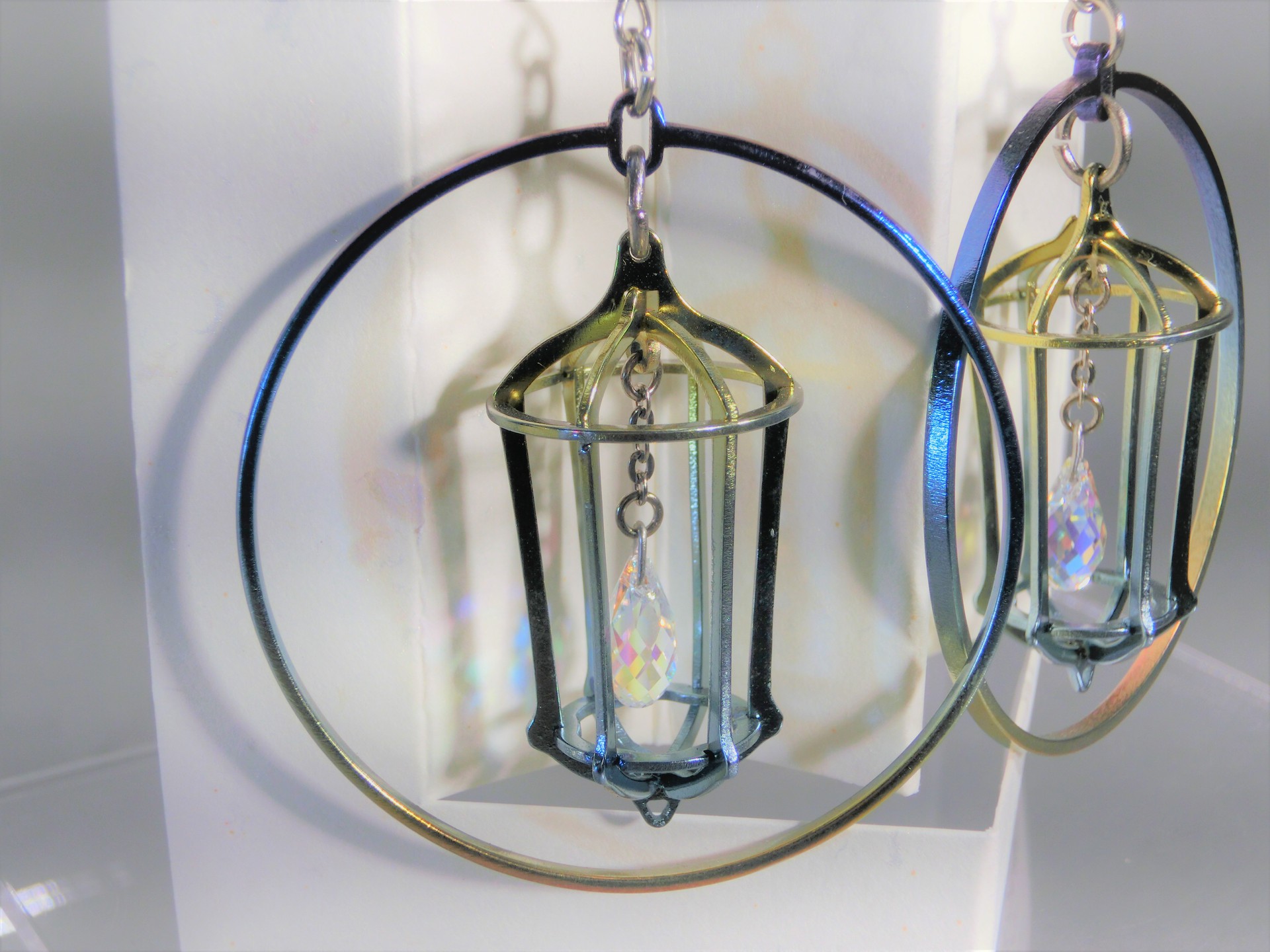

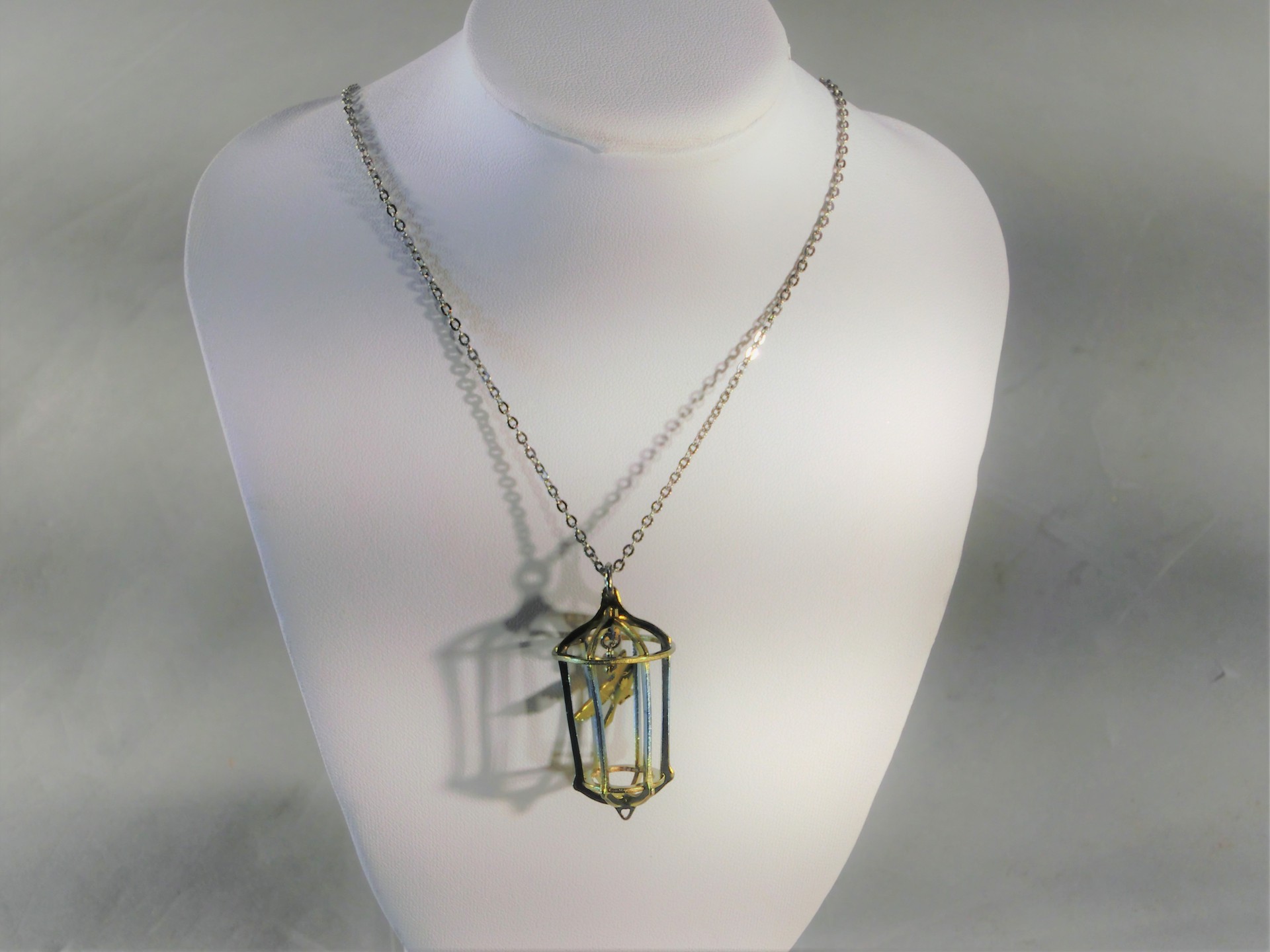

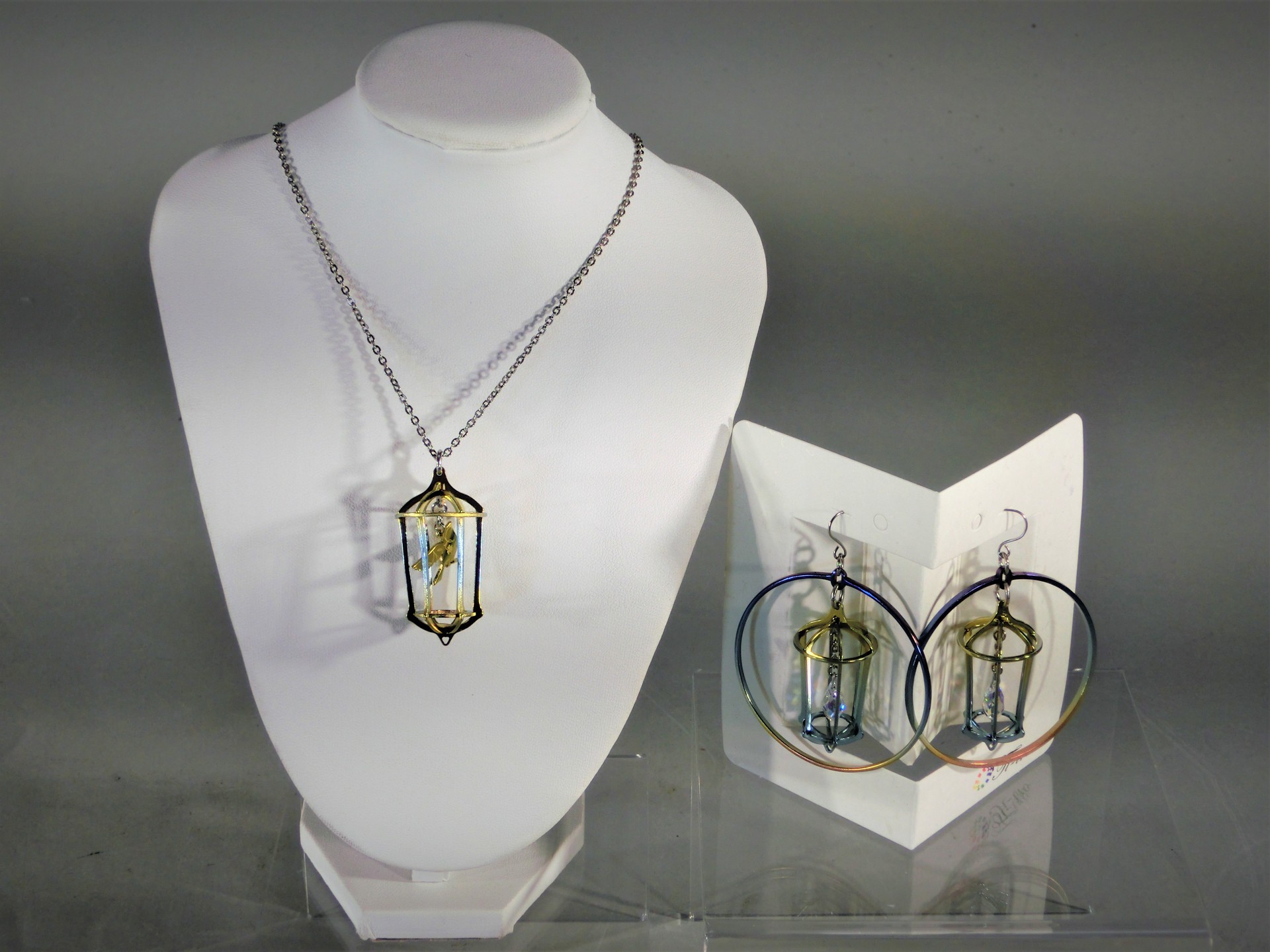

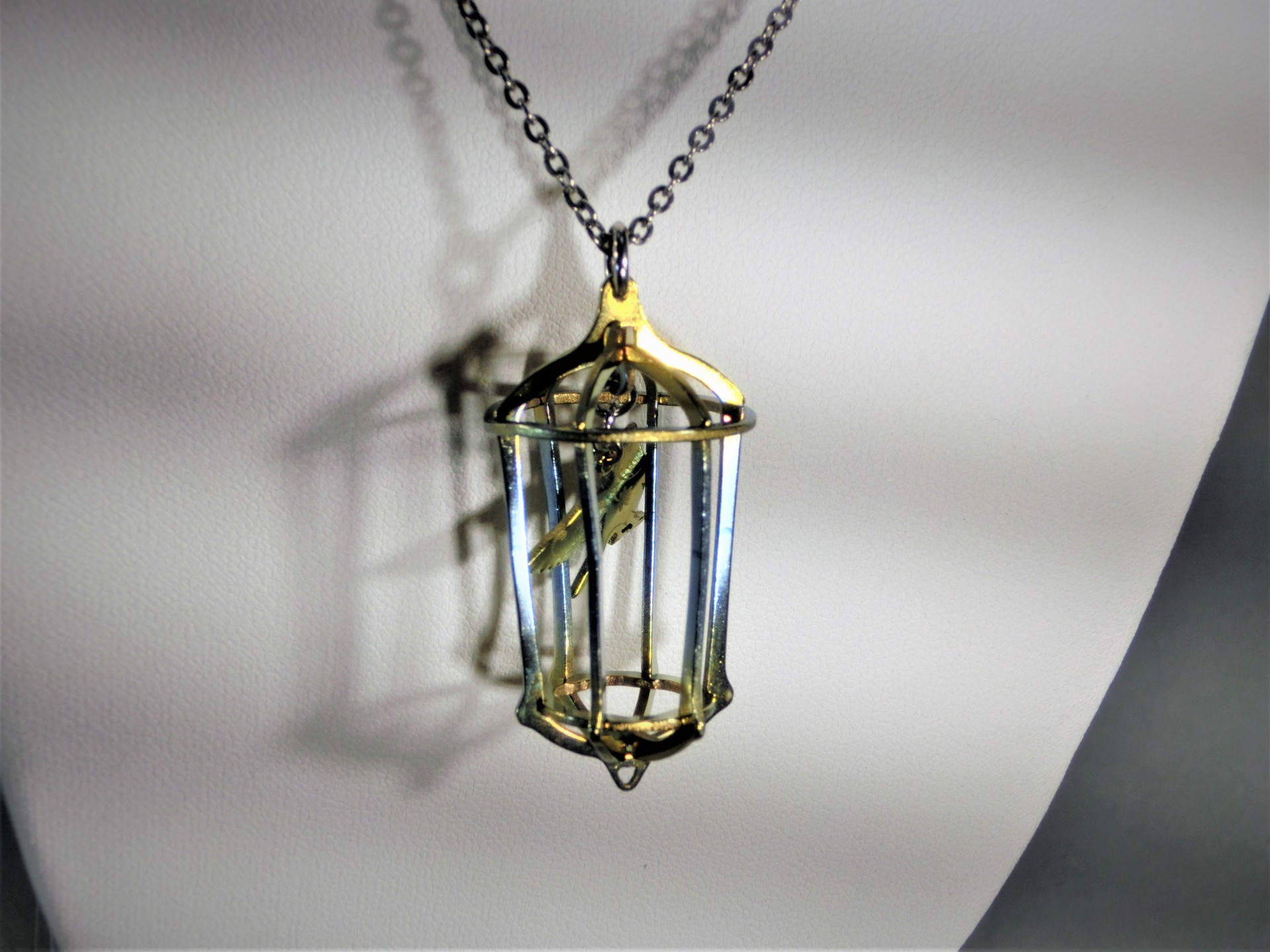

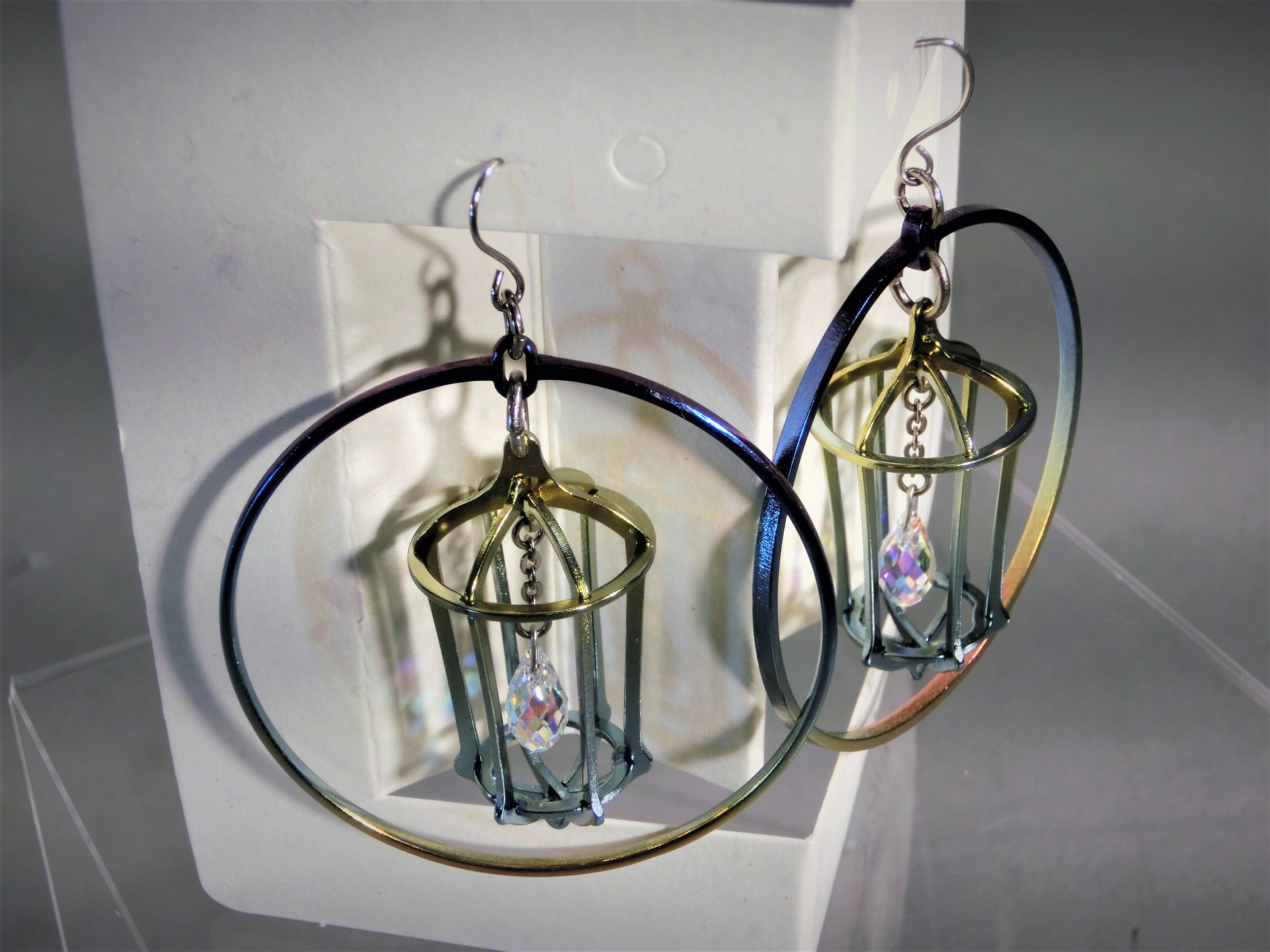

"Tricago(Birdcage)" titanium accessories

有限会社　テクノアルファ (Aichi, Japan)

  • ・Size: W21 x D21 x H50 mm

  • ・Accuracy: ± 0.05 mm

  • ・Programming time: 30 min

  • ・Processing time: 120 min/quantity

  • ・Quantity: 1

  • ・Material: TP340

  • ・Thickness: 1.0 mm

  • ・Type: Production work

Process

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Surface Finishing

  • Surface Treatment

  • Assembly

Strengths

溶接無しで立体的なアクセサリーを作ることを目標に製作してきました。


試行錯誤の末に3枚の板を同じ個所で120度で交差させはめ込み保持させることができました。

さらに外側と内側から部材をはめ込むことで使用中に外れない強度が生まれました。

溶接レスにしたことで、作業工程短縮はもちろん、熱によるチタン発色への影響が無くなり品質が向上します。

苦労した点は、表面仕上げ（研磨）での寸法変化で、ガタガタになったりきつくなりはめ込み時に変形したりしたことです。

切り欠き形状の変更・研磨時間の調整・形状を変更し強度を向上させたことにより解消しました。
