37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

Assemble250

Technical Encouragement Award

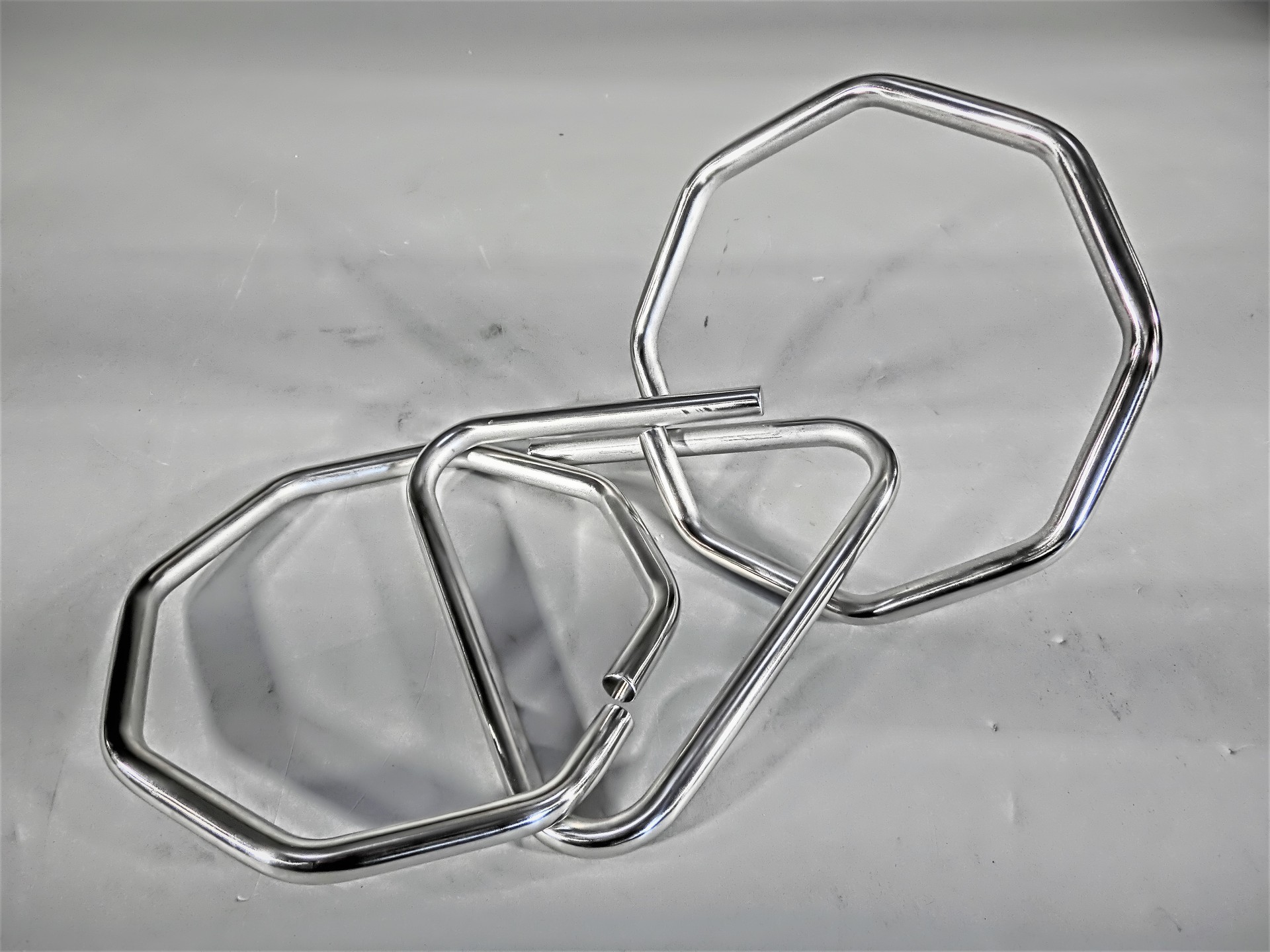

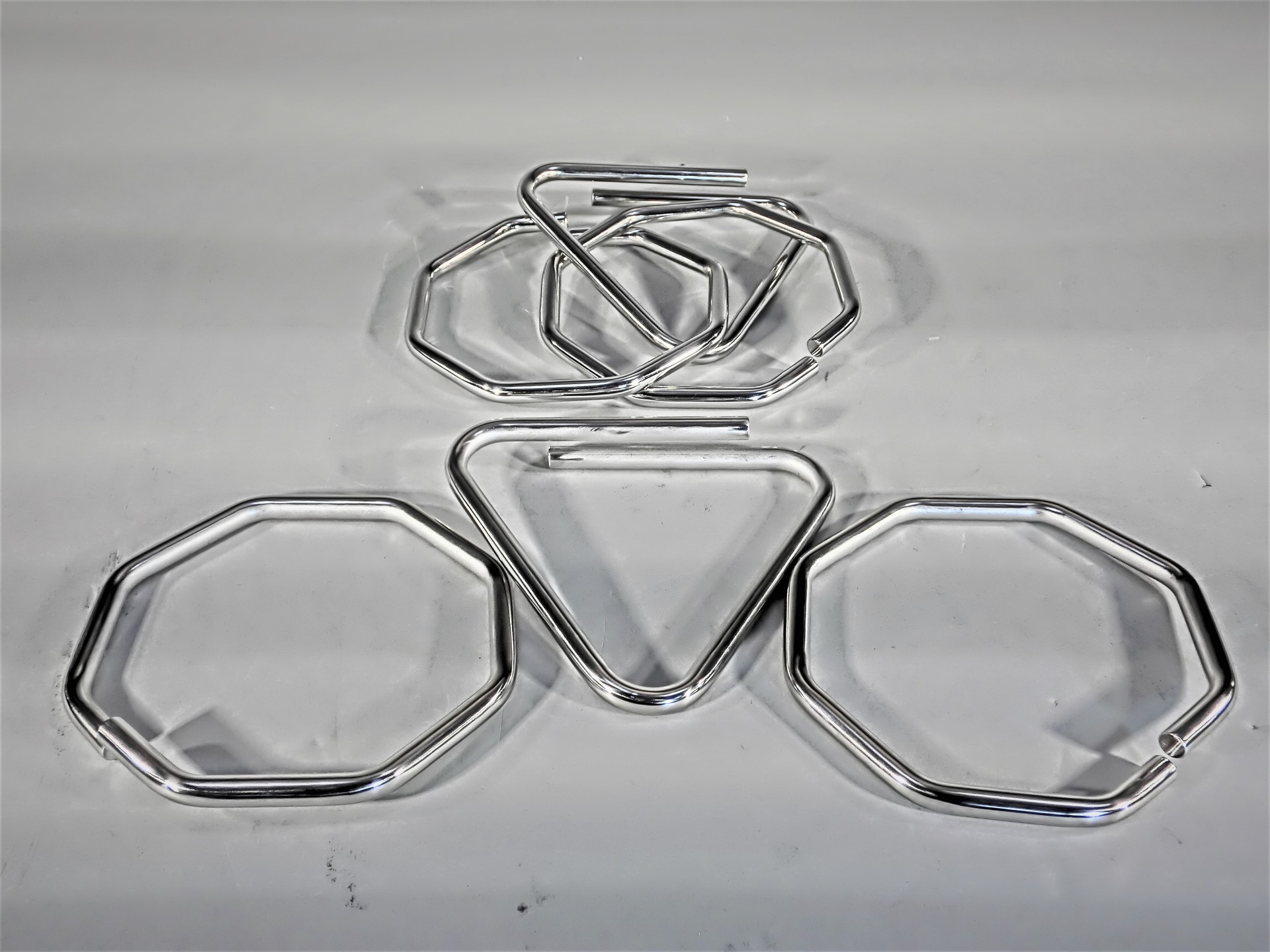

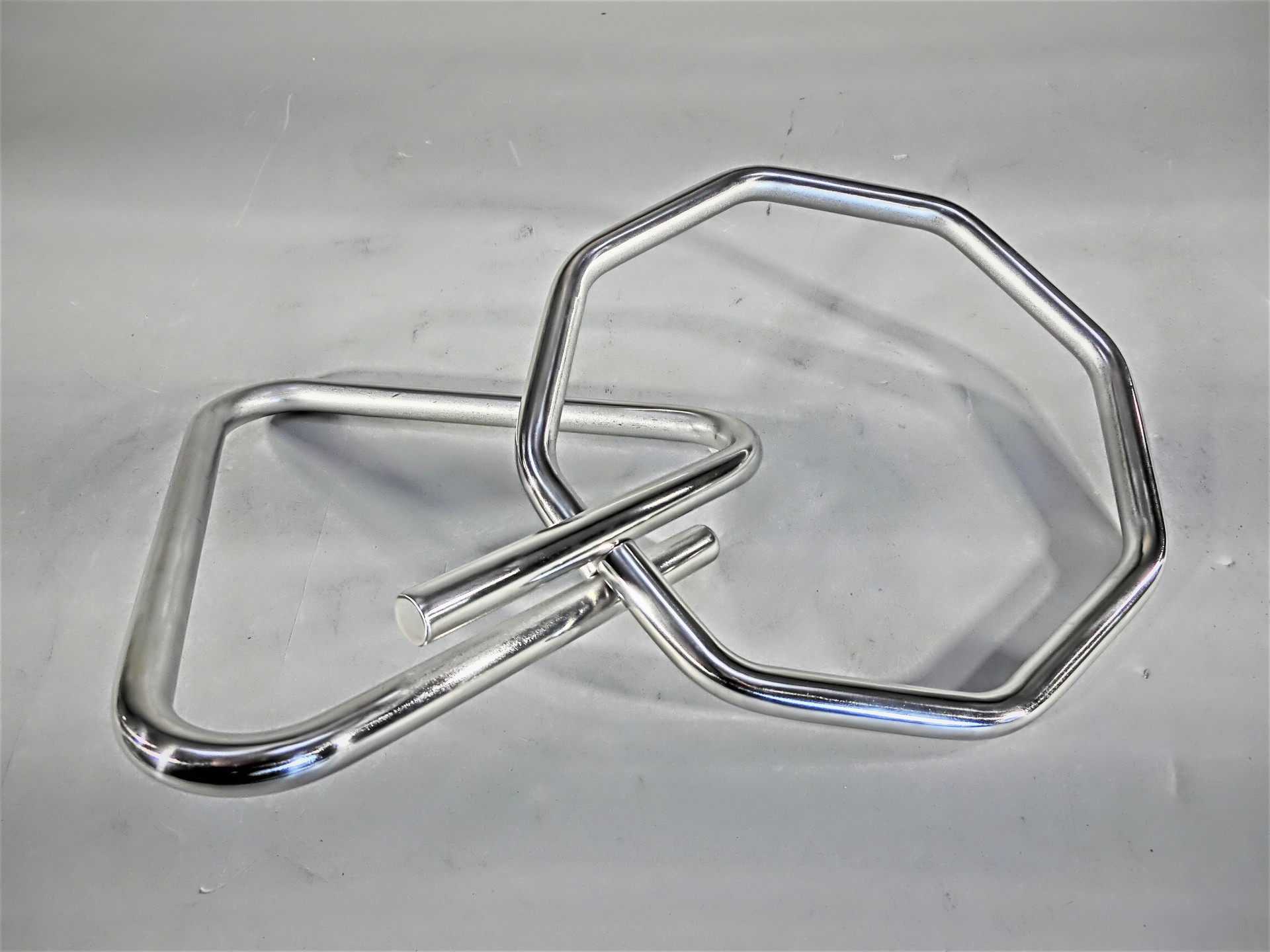

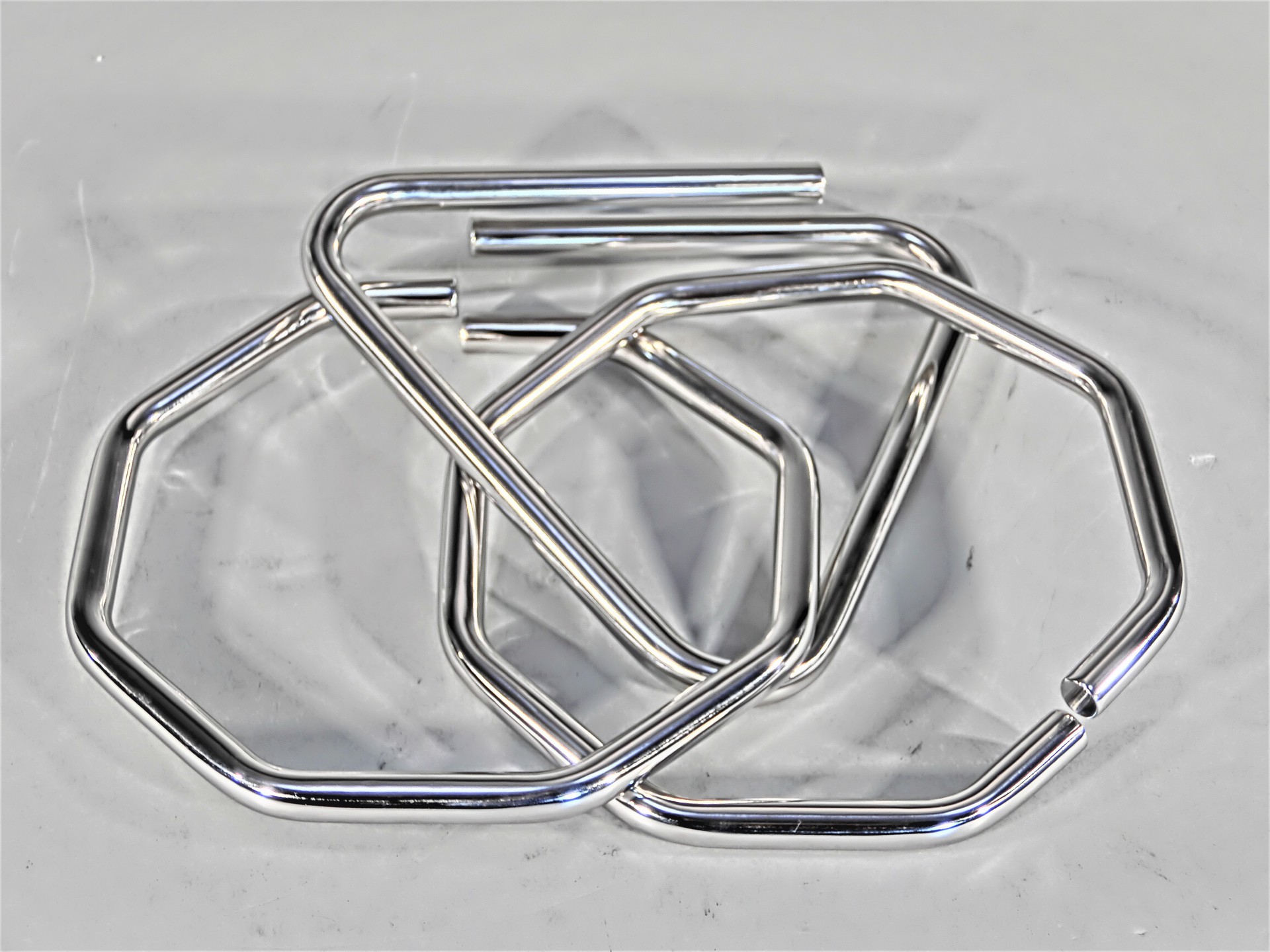

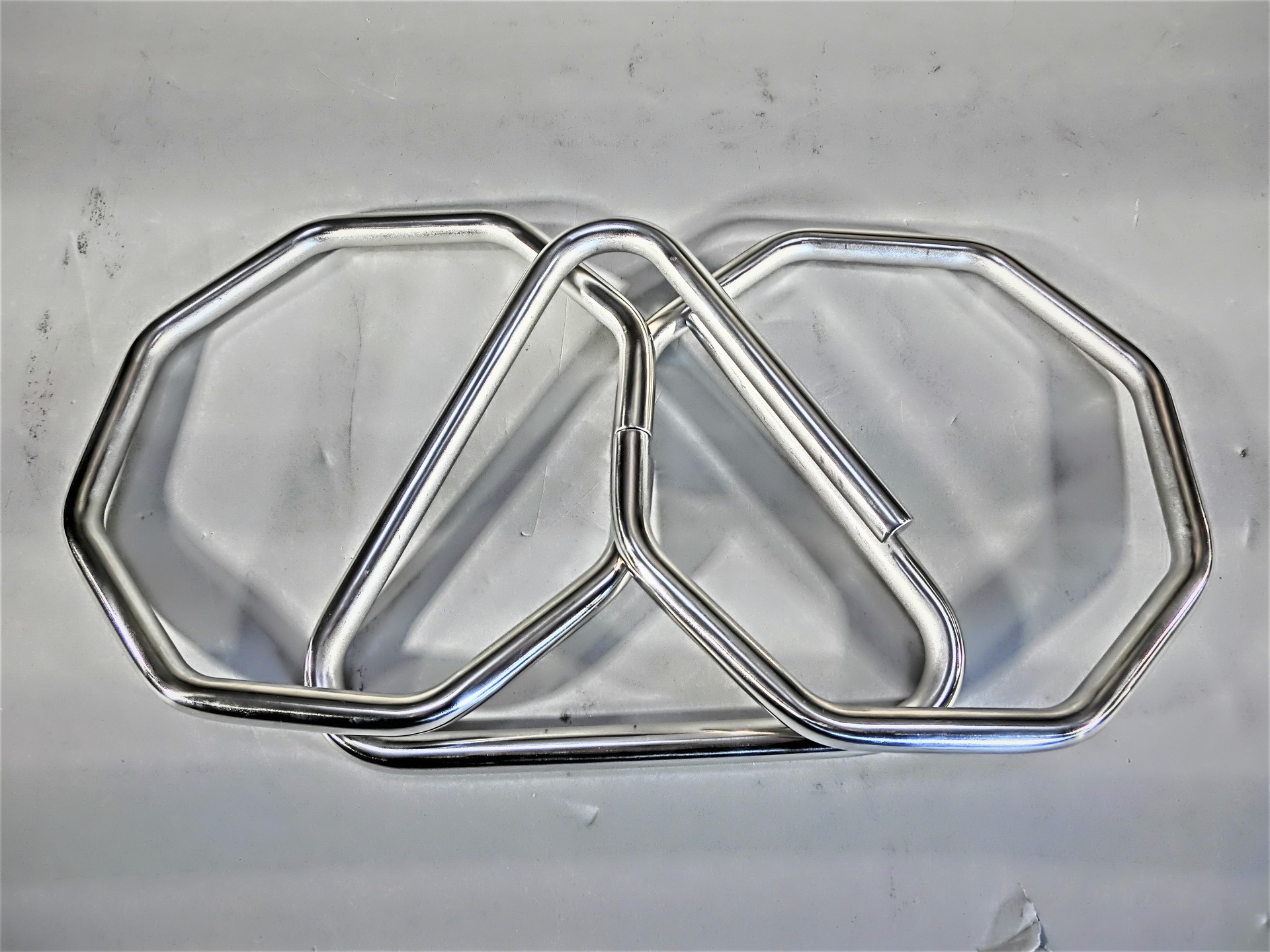

Giant Puzzle Ring

株式会社 西野精器製作所 (Ibaraki, Japan)

  • Size: W400 x D400 x H100 mm

  • Accuracy: ± 0.5 mm

  • Programming time: 800 min

  • Processing time: 300 min/quantity

  • Quantity: 6

  • Material: Stainless steel (SUS304)

  • Thickness: 1.0 mm

  • Type: Original work

Process

  • Planning

  • 2D/3D Design

  • Programming

  • Bending

  • Laser-Cutting

  • Welding

  • Surface Finishing

Strengths

今回出展するにあたり、メンバーで議論した結果、一般的な「知恵の輪」の約10倍の大きさのものをパイプで製作することになりました。
製作過程としては、最初に作品の3Dモデルを描き、そのモデルから曲げプログラムを作成して、直径12.7mm肉厚1mm材質ステンレスのパイプを曲げ加工しています。パイプを三角形に曲げるにあたってφ12.7のパイプを60度の鋭角に曲げる必要があり、曲げた際に引っ張られてパイプの径が潰れてしまう可能性があります。その為適正な曲げRの金型とパイプ内径に合わせた芯金を作り、それを中に入れて曲げることによってパイプの潰れを最小限に抑えることができました。そして、曲げの後にパイプの端をレーザーで切った蓋を溶接して塞ぐことで見栄えを良くしています。実際に3つの輪を組み合わせて知恵の輪としてしっかり機能するように、輪どうしのクリアランスを手作業で調整しました。それにより、見栄えだけではなくサイズは大きいながらも、一般の知恵の輪と同じように使用することが出来ます。今回の作品で一番苦労したのが最後の磨きの作業でした。輪の内側にバフが届かなかった為、様々な道具を使って磨き上げました。
