37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble248

Technical Encouragement Award

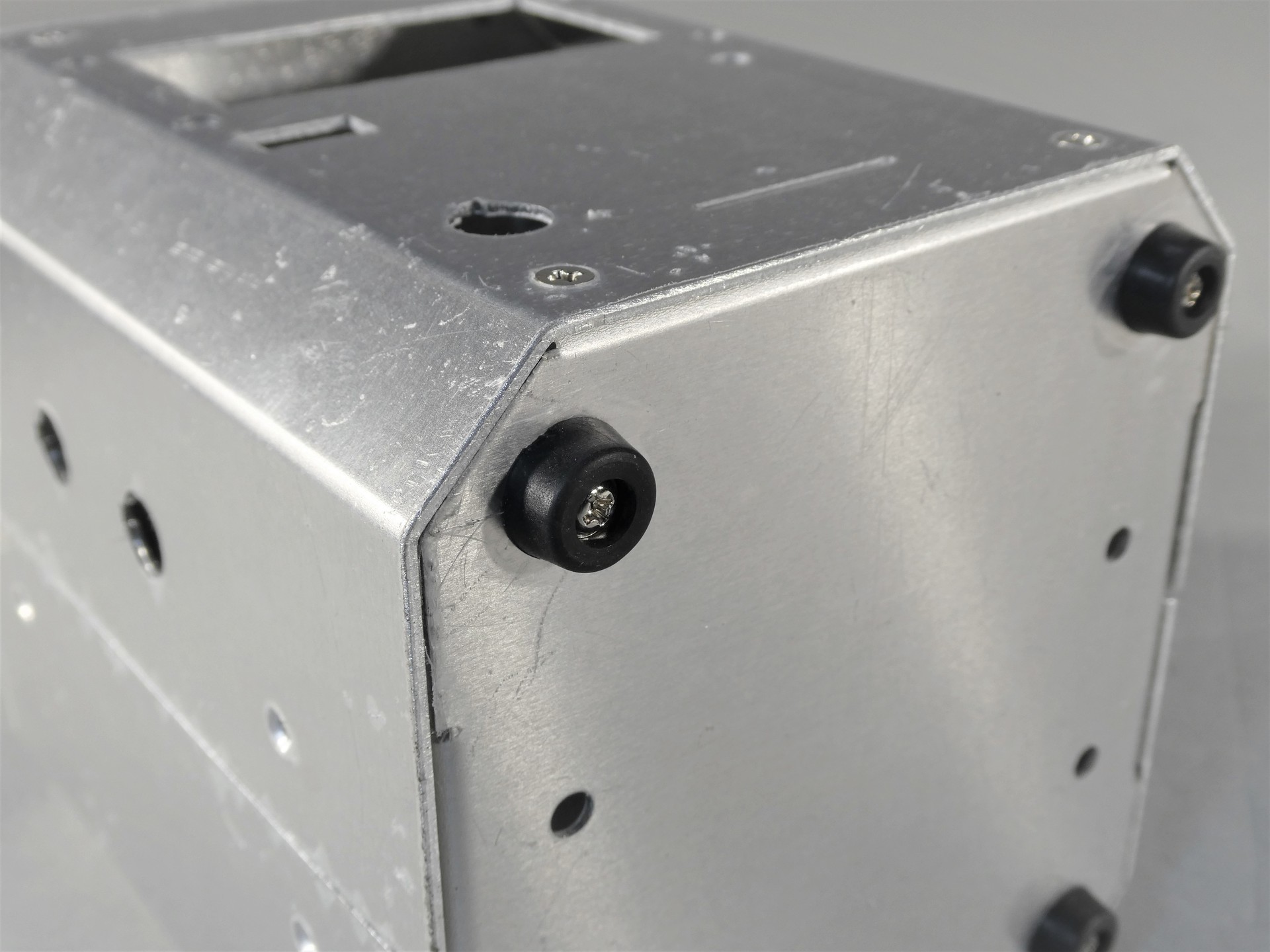

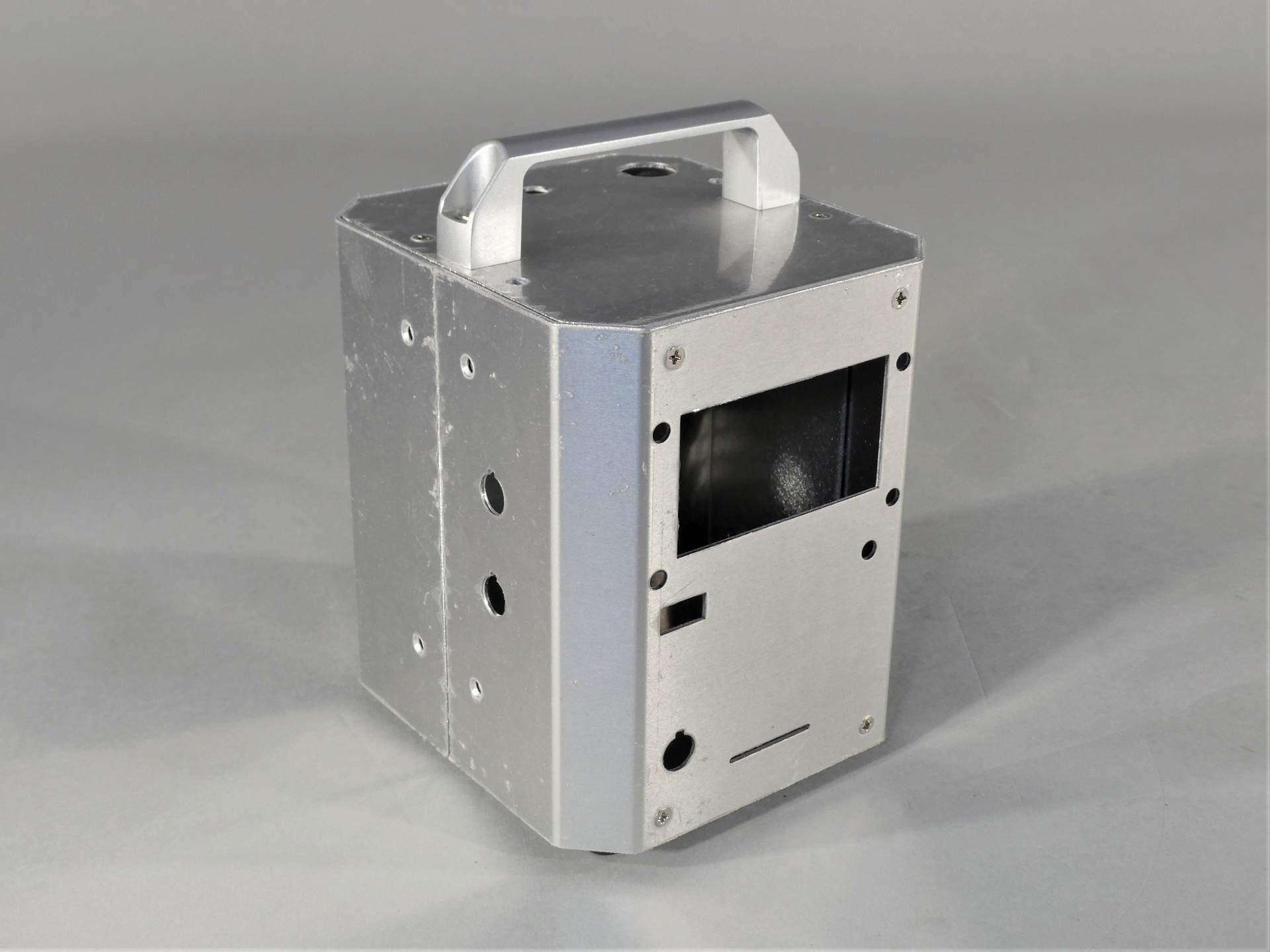

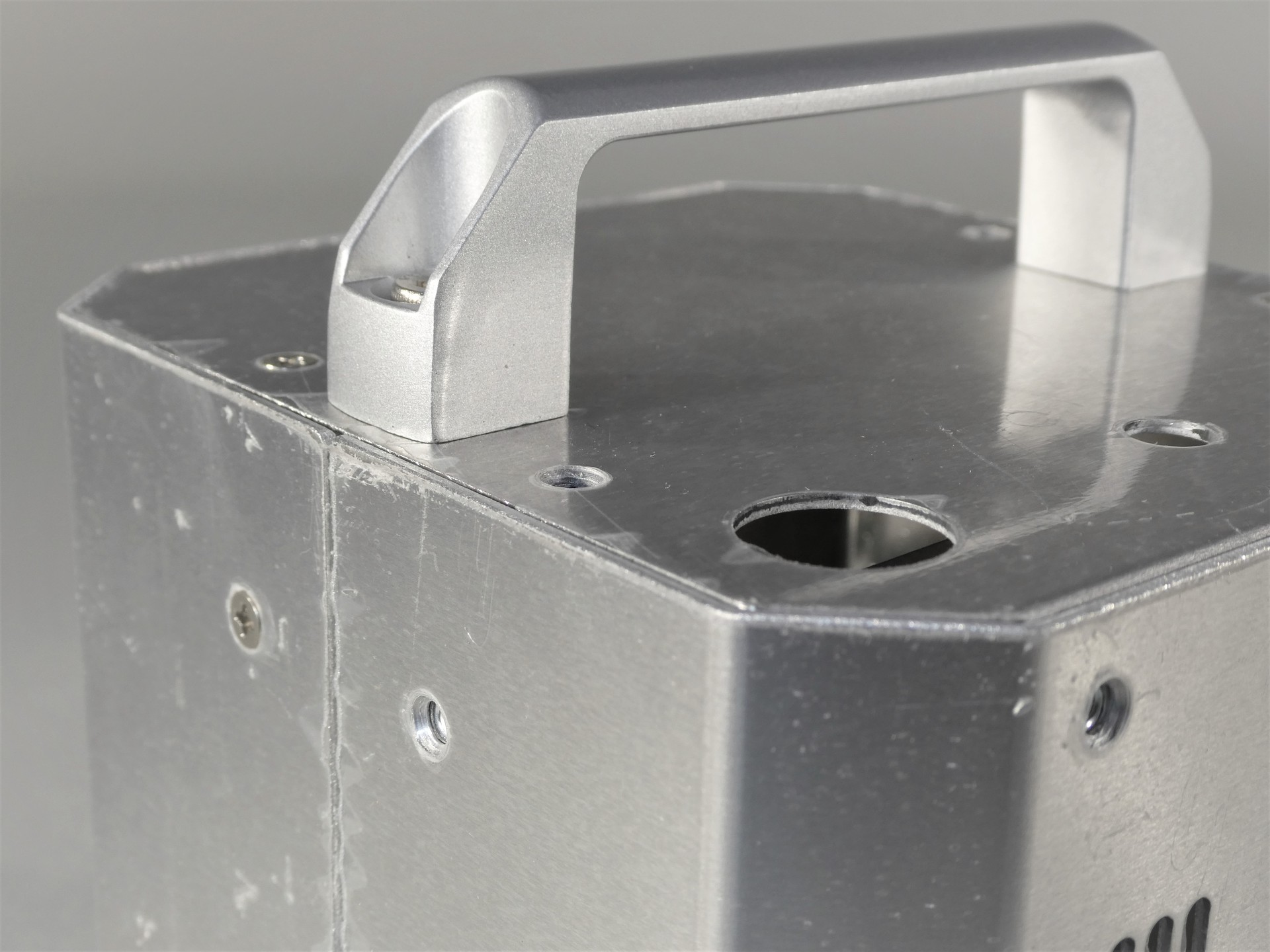

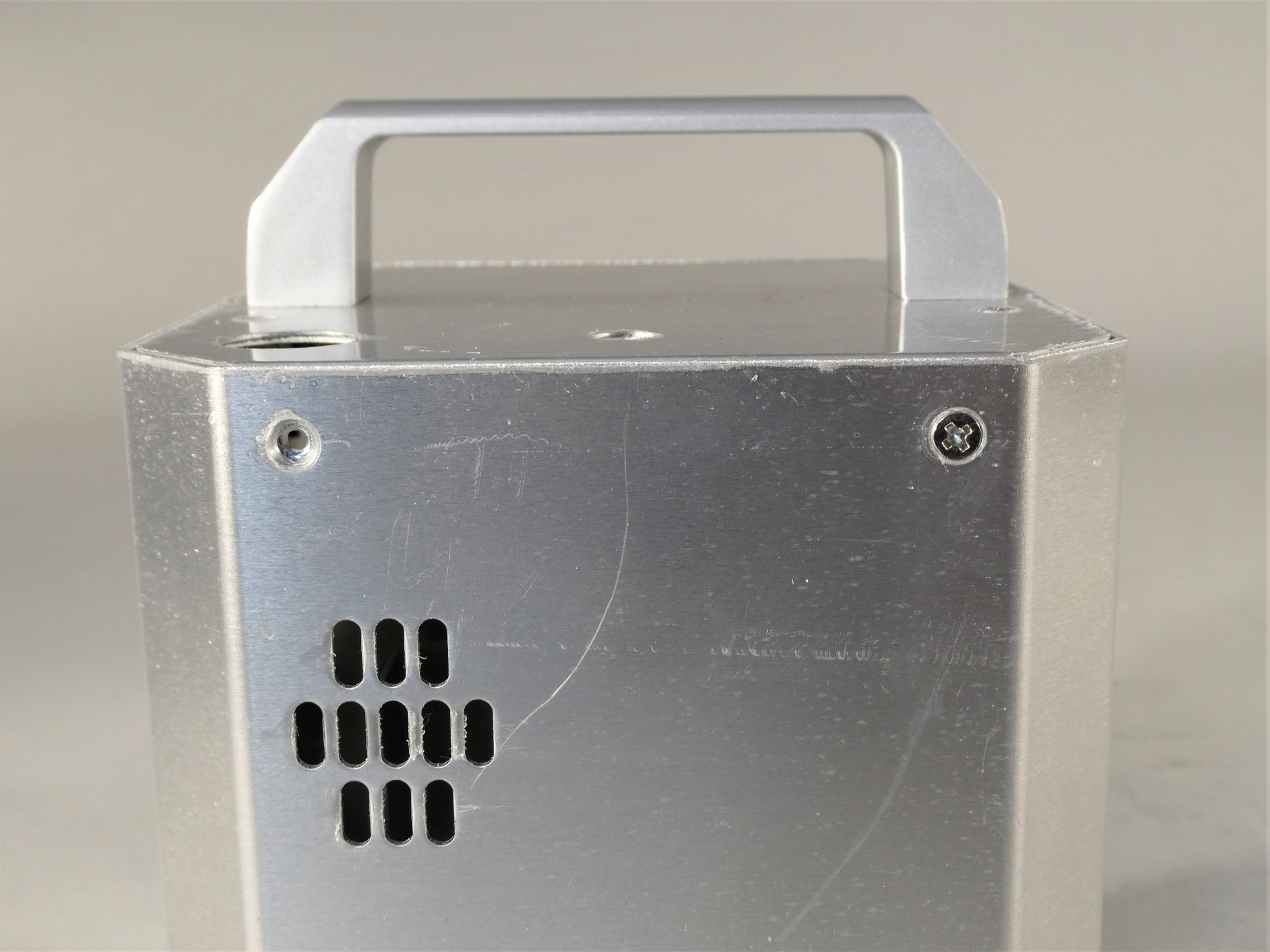

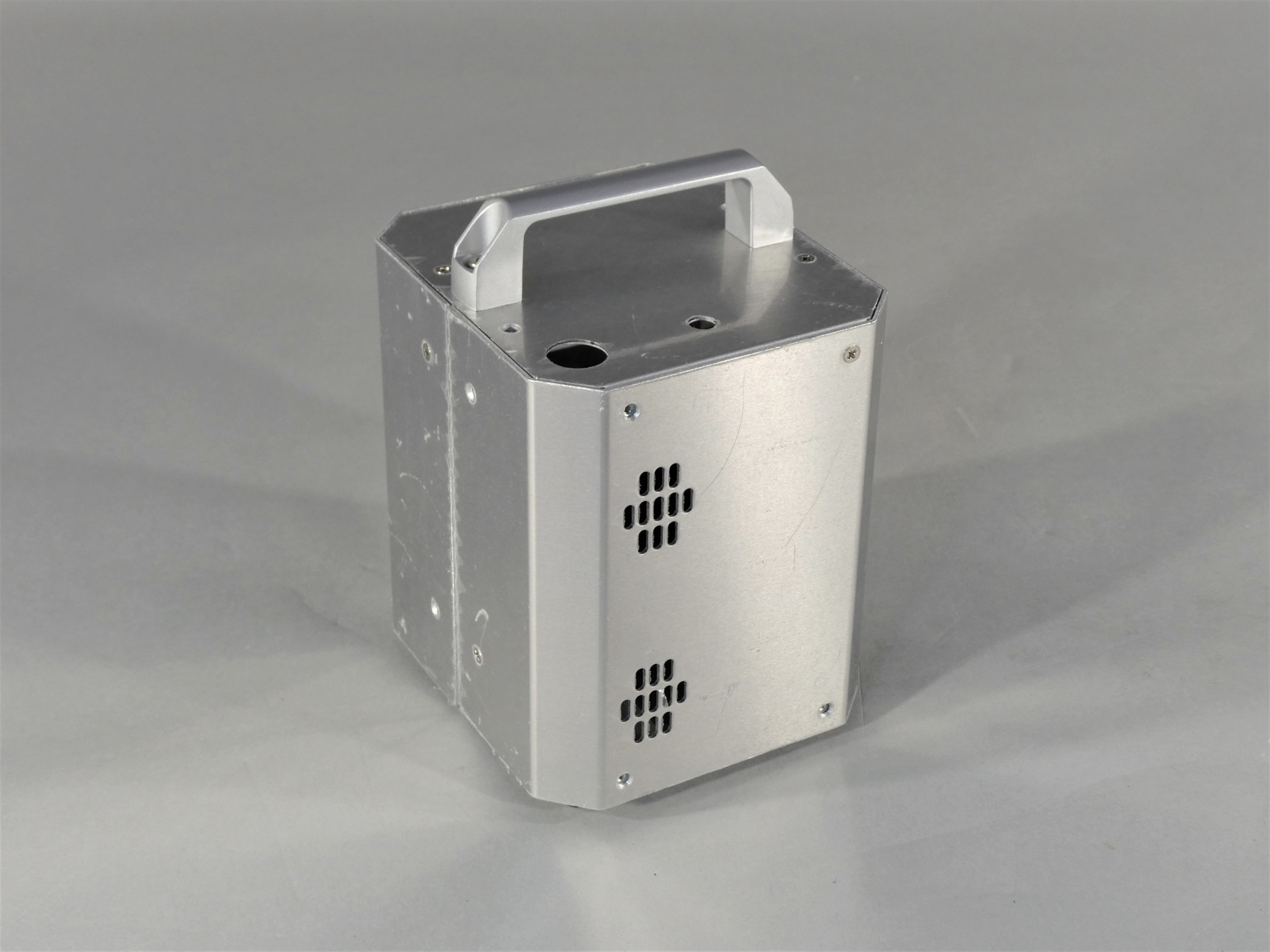

PM2.5 (asbestos) measuring equipment

MYUNG-JIN TECH (Republic of Korea)

  • ・Size: W124 x D138 x H177 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 30 min

  • ・Processing time: 35 min/quantity

  • ・Quantity: 7

  • ・Material: Aluminum (A5052)

  • ・Thickness: 1.6 mm

  • ・Type: Production work

Process

  • CAD/CAM

  • Punching

  • Tapping

  • Bending

  • Painting

  • Surface Finishing

Strengths

EM-2510M2でブランク加工を行った後、WINGBEND金型で曲げ加工を行います。 製品は携帯用機器なので、重量を減らすためにAL(製品のキズ防止のためビニールをかけた状態)素材を使用します。WINGBENDで製品に曲げキズが出ないように注意して加工します。 タップ加工と圧入工程を経て、溶接をせずに組み立てて完成します。
