37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble244

Technical Encouragement Award

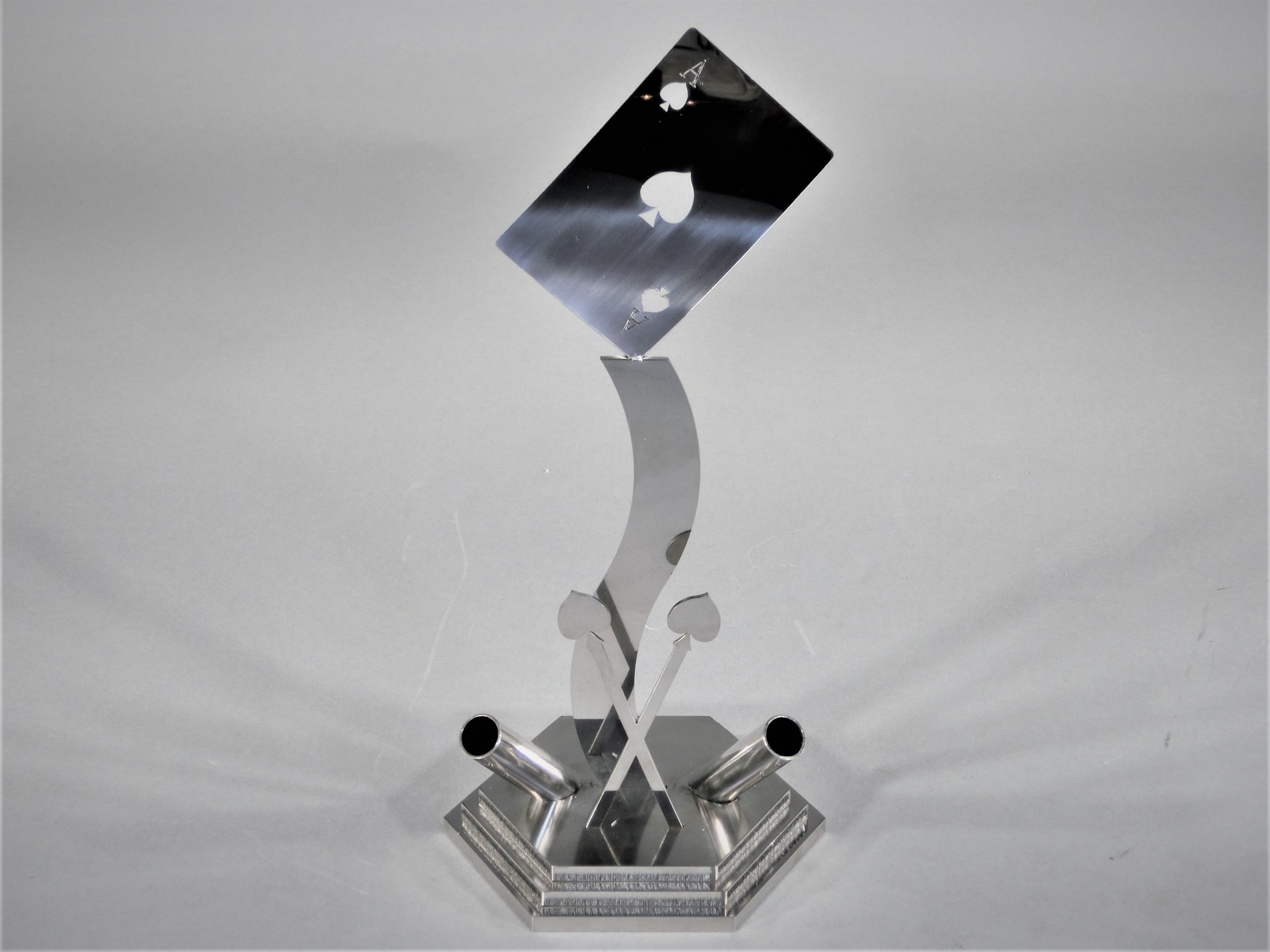

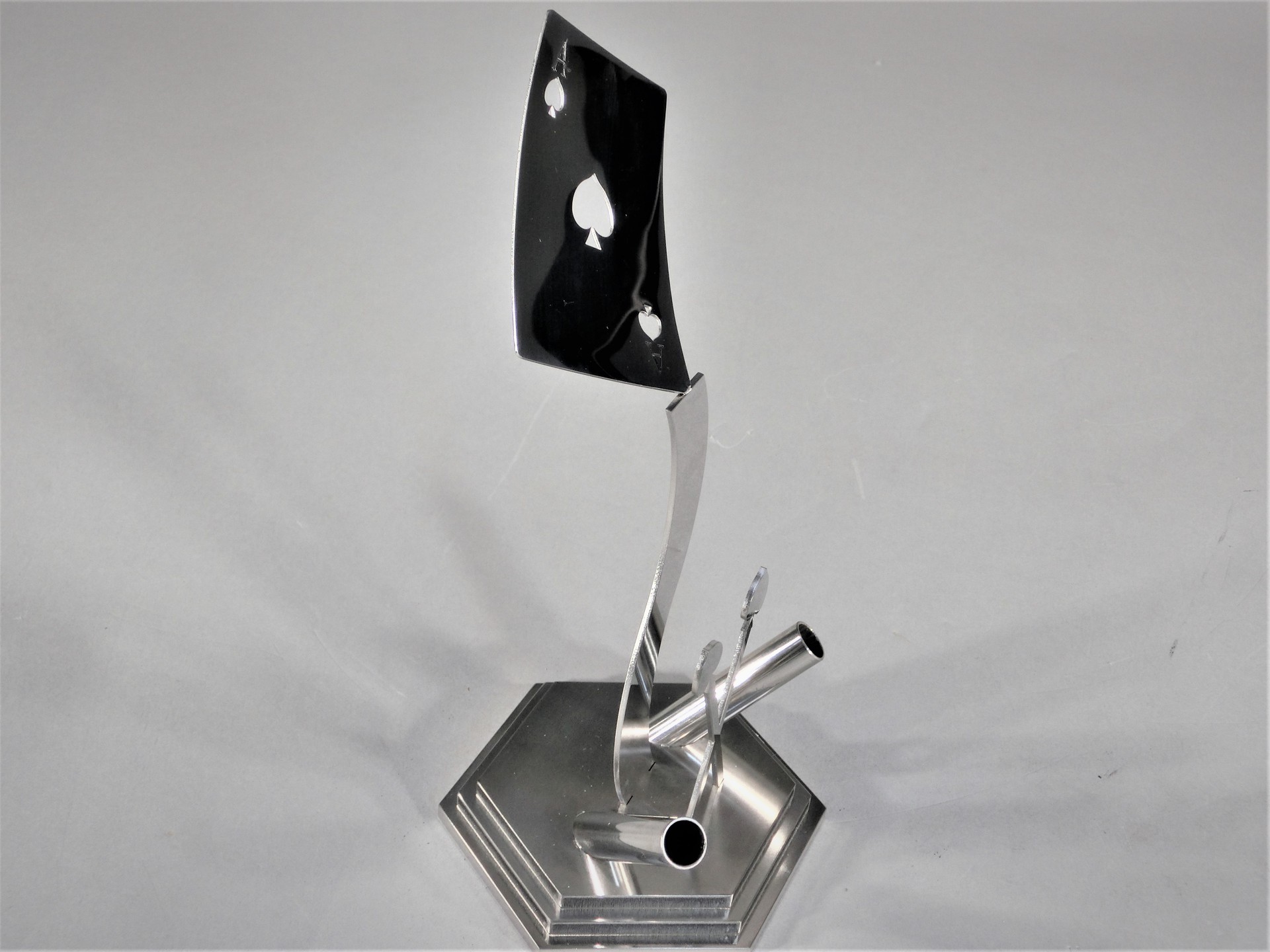

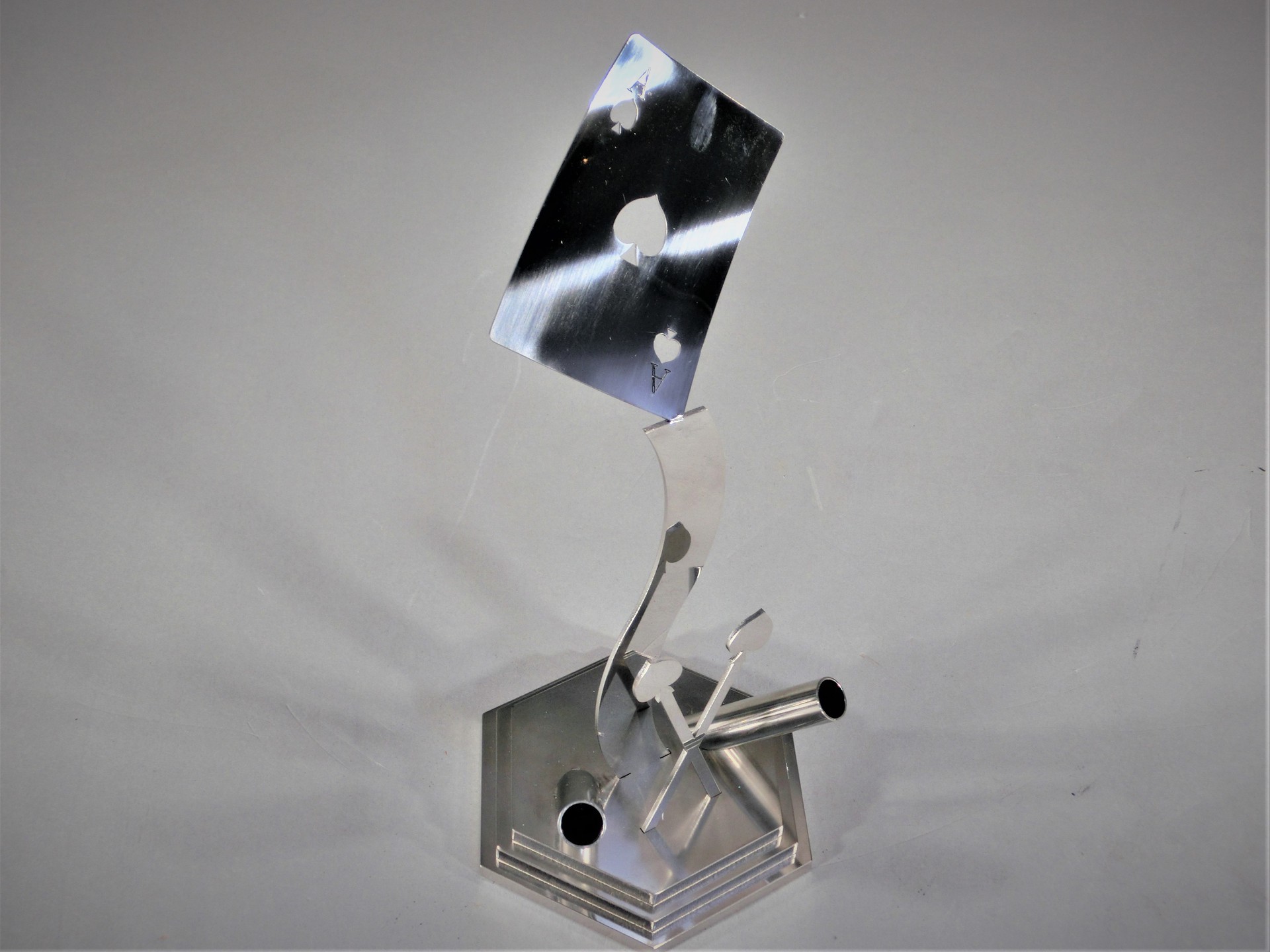

Pen holder in wonderland

株式会社　マキノ (Tokyo, Japan)

  • ・Size: W130 x D200 x H240 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 30 min

  • ・Processing time: 50 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • Programming

  • Laser-Cutting

  • Bending

  • Welding

  • Assembly

Strengths

「金属で紙のような柔らかい質感を出してみよう」という発想から設計し製品化しました。

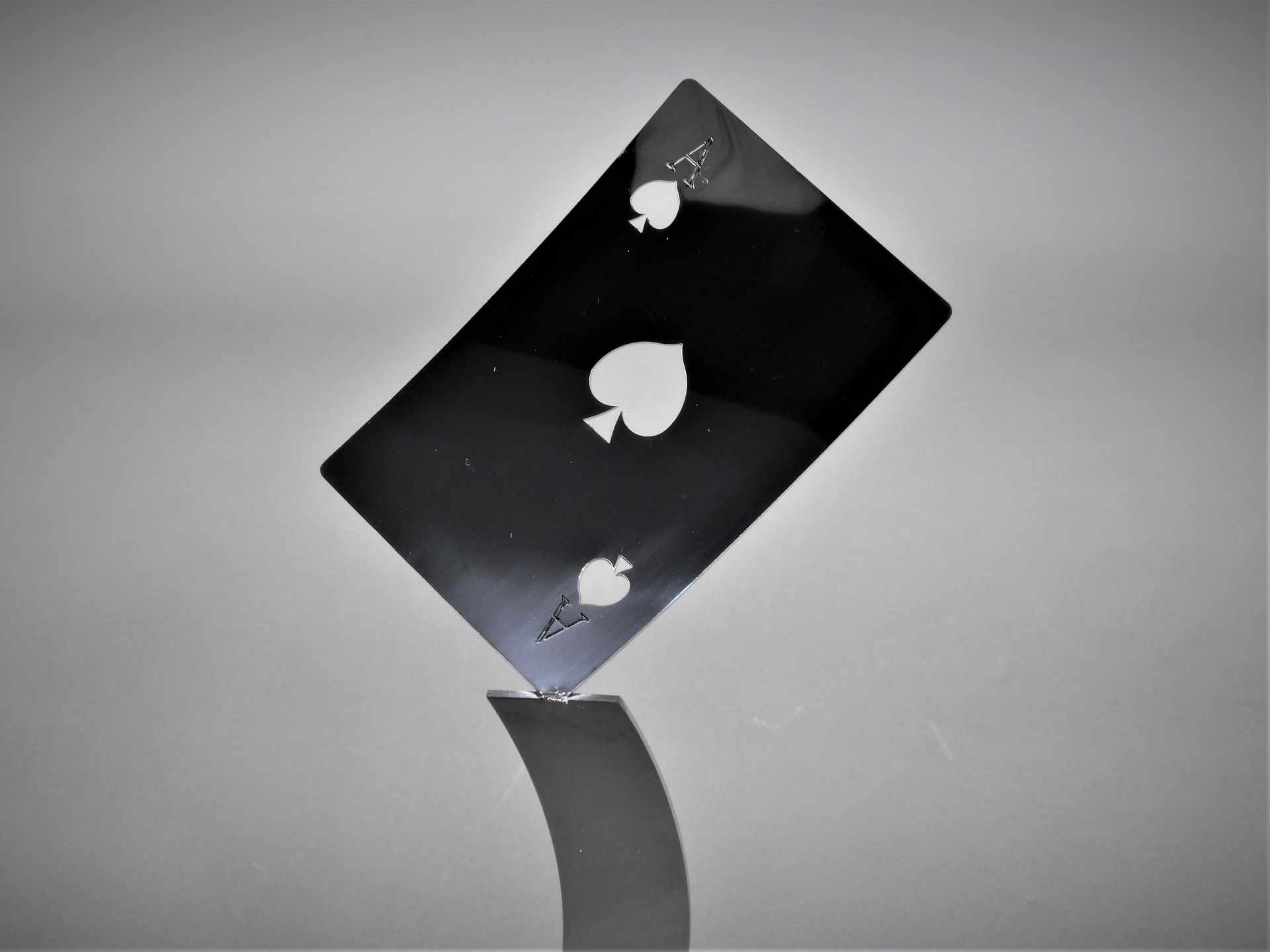

メインとなるトランプは3本ローラーによるR曲げとなっています。

各部品の位置決めはブランク加工時に明けた穴に部品を差し込み点付け溶接によって固定されるという、

加工しやすい構造で仕上っています。

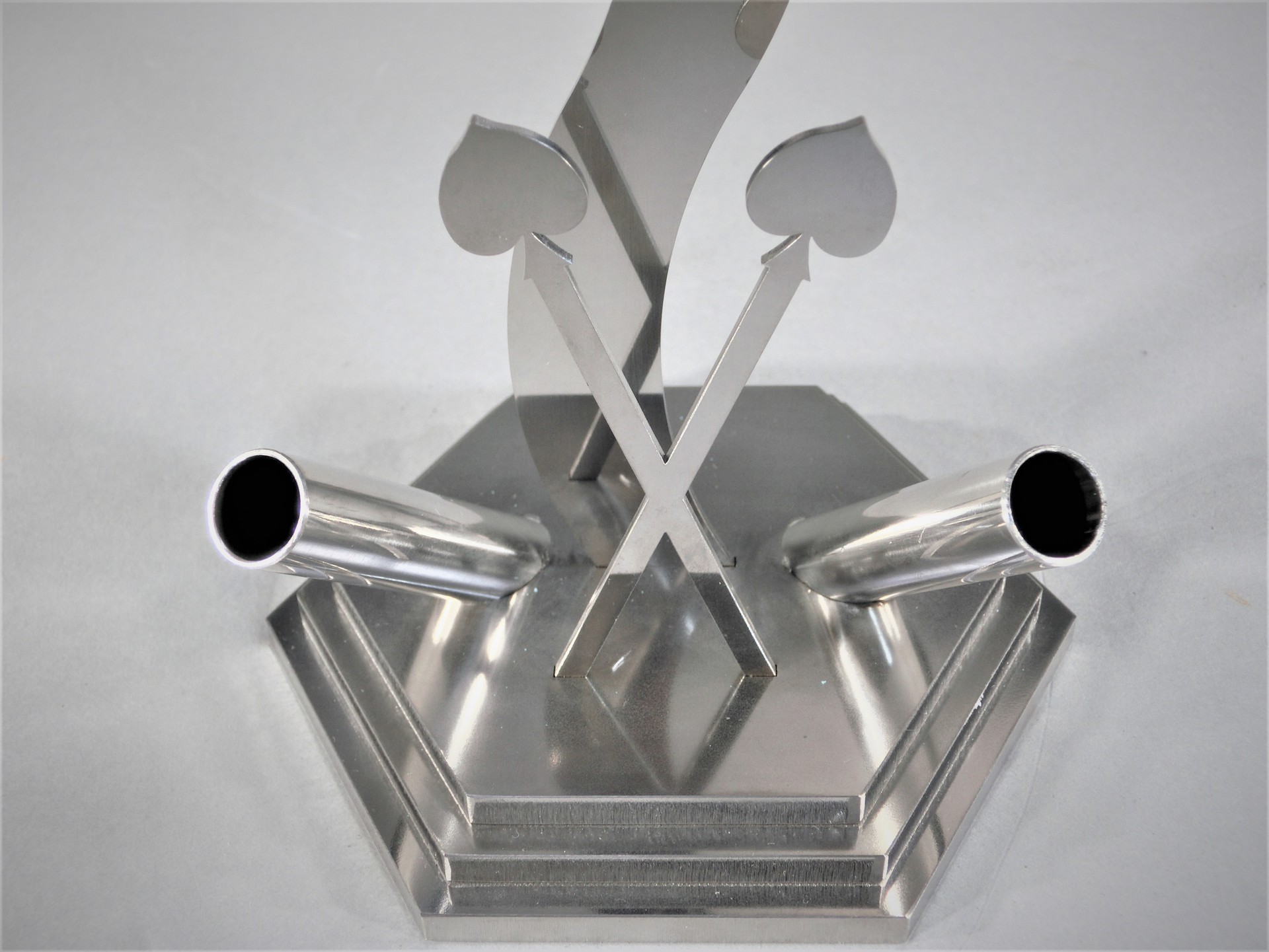

また3枚重ねとなっている底板は、溶接は行わずネジ止めにより固定しました。

底板以外はSUS304片面研磨材を使用していますがアンティーク調の雰囲気を醸し出すため、

底板は敢えて2B材を使用し意図的にバフムラを付けています。

ブランク加工から組み立てまでおよそ50分で完了です。

数値では表せない、人の心を惹きつける優れたデザイン性を持った一品となっています
