37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble243

Technical Encouragement Award

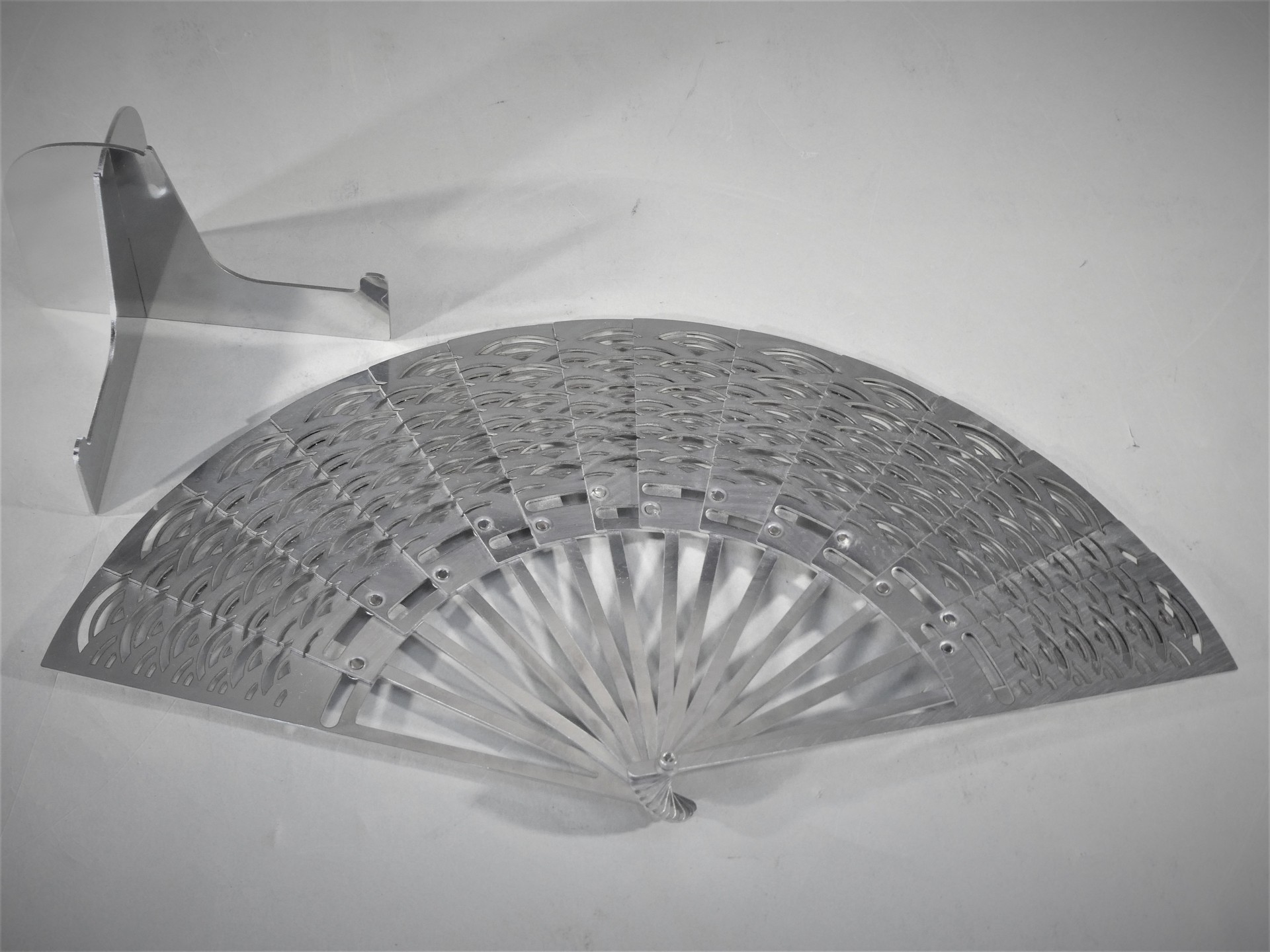

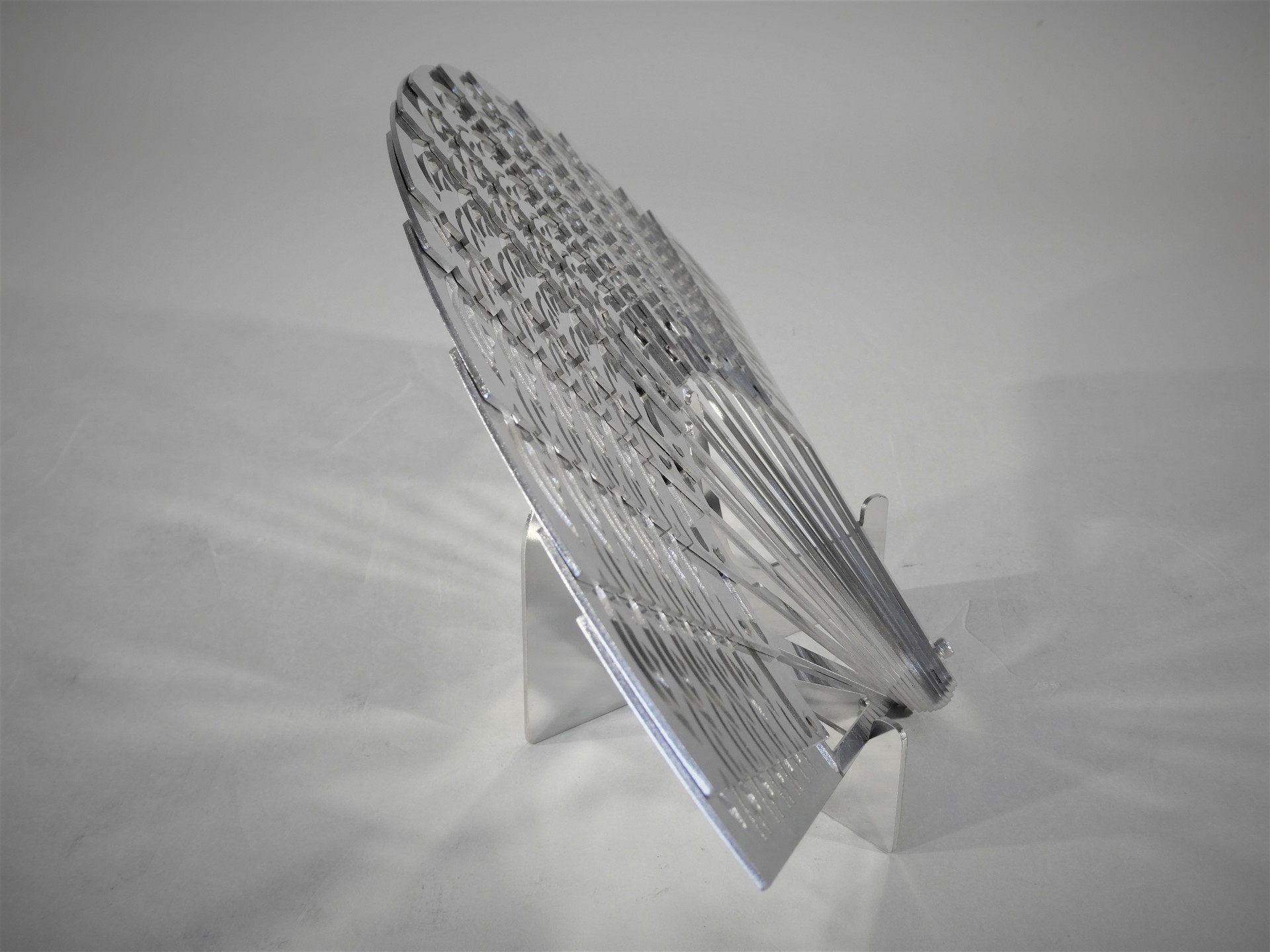

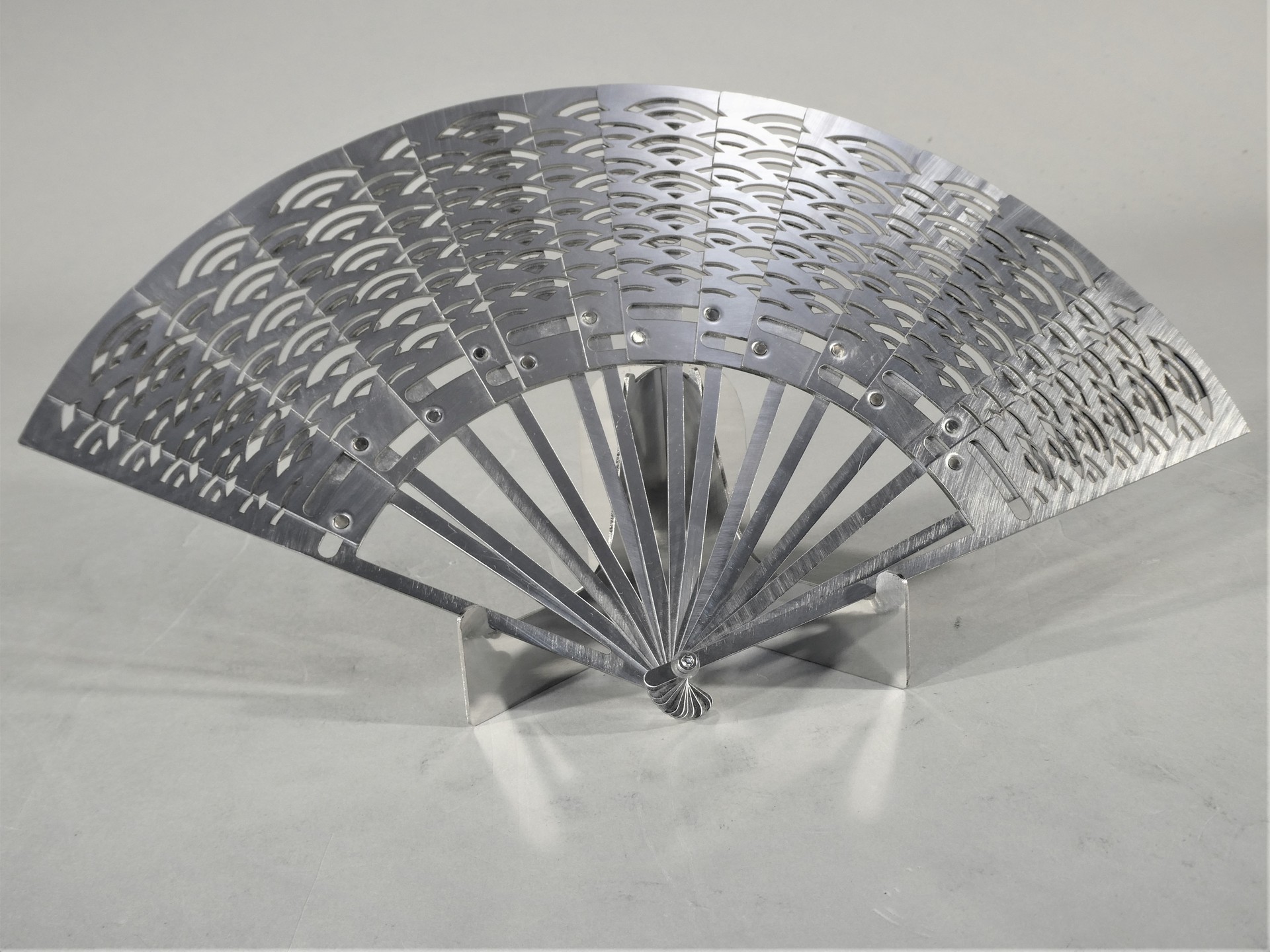

Sea breeze of happiness

石原工作　株式会社 (Hiroshima, Japan)

  • ・Size: W400 x D210 x H25 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 10 min

  • ・Processing time: 30 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.5 mm

  • ・Type: Original work

Process

  • Planning

  • 2D/3D Design

  • Programming

  • Unfolding

  • Punch & Laser

Strengths

板金で扇子を製作するうえで特に重視したことが、少ない部品で綺麗に広がり形状をキープすることです。

それを実現するために、扇子のパーツの形状を2点工夫いたしました。

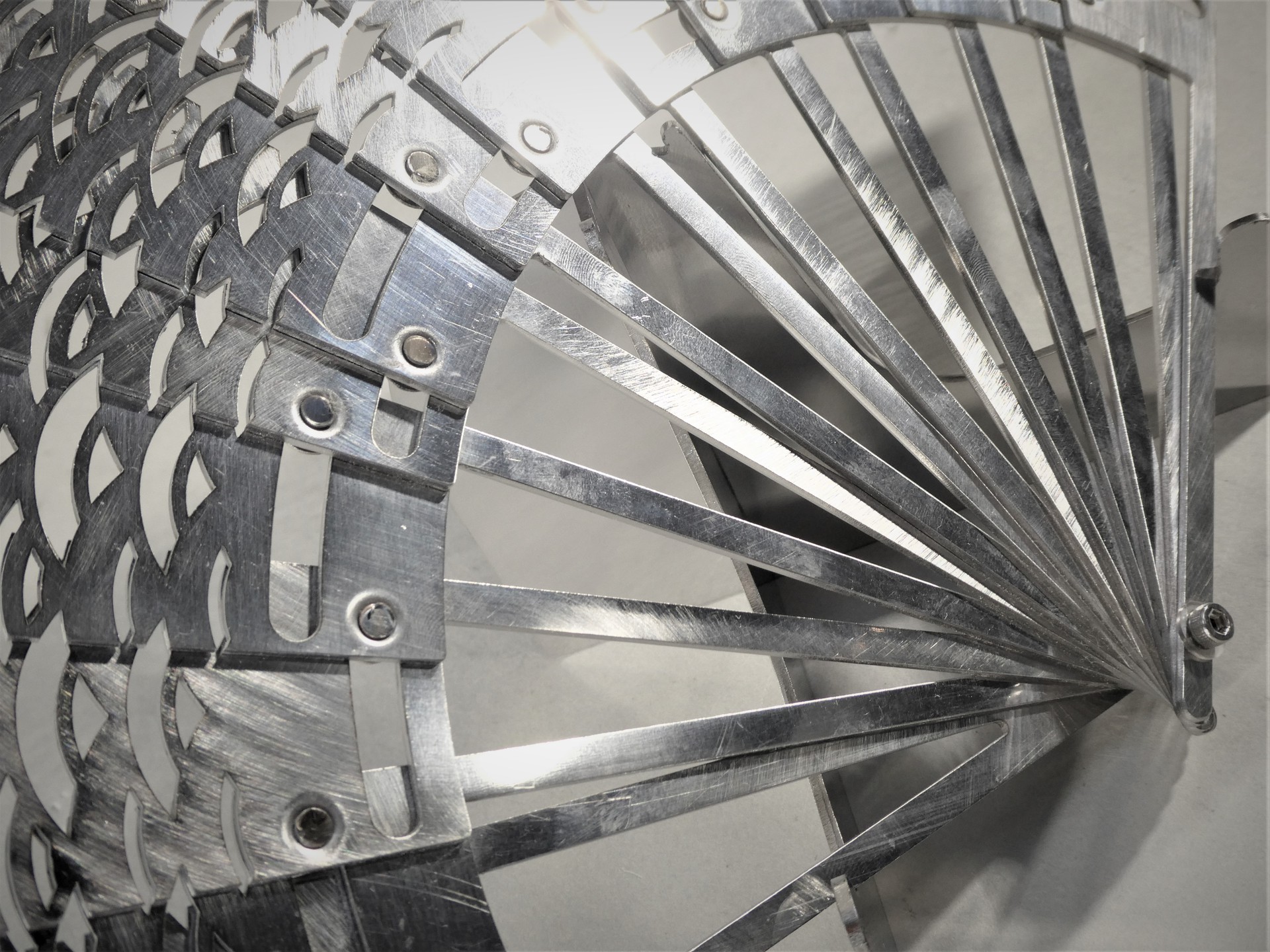

1点目はバーリング加工です。

扇子を開いた際に、決まった角度で留まることを実現するためにパーツにバーリング加工を施しました。

バーリングは板厚以下の高さに設定。羽パーツを二種類用意し、交互に重ねることでバーリングの位置とスライド穴が噛み合うようになっています。

このバーリング加工により、紐は一切使わず、金属のみで仕上げることができました。

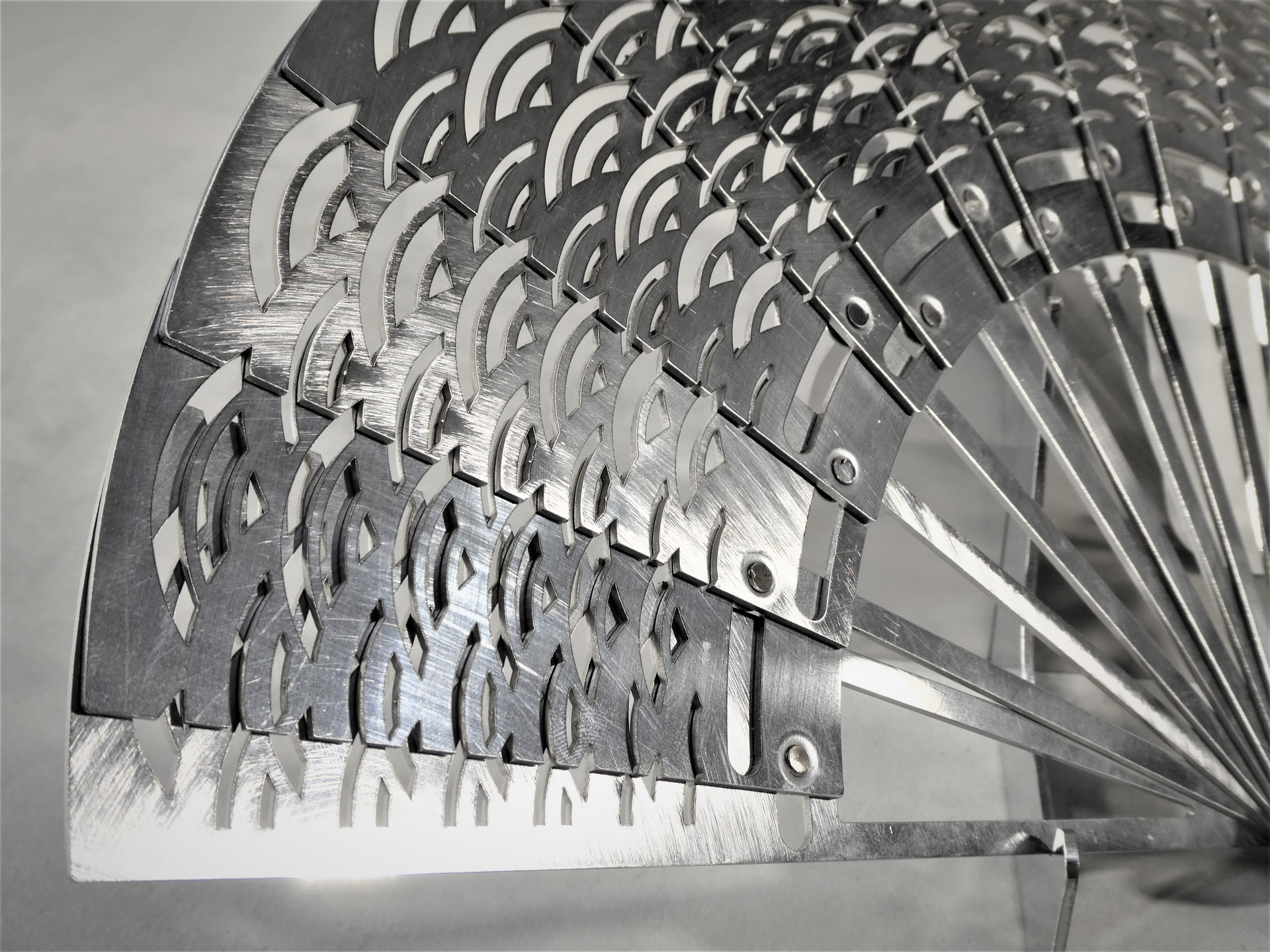

2点目は模様の配置です。

板金の扇子は開いた際重なる部分が多いため、重なる部分を考慮しての模様選択・配置になっています。

リピートかつ波状に広がる「青海波」を採用し、角度を考慮して模様の配置を行いました。

「末広がりの幸福」の象徴である青海波が途切れることなく繋がることで、作品としてもメッセージ性があるものに仕上がったと思います。
