37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble242

Technical Encouragement Award

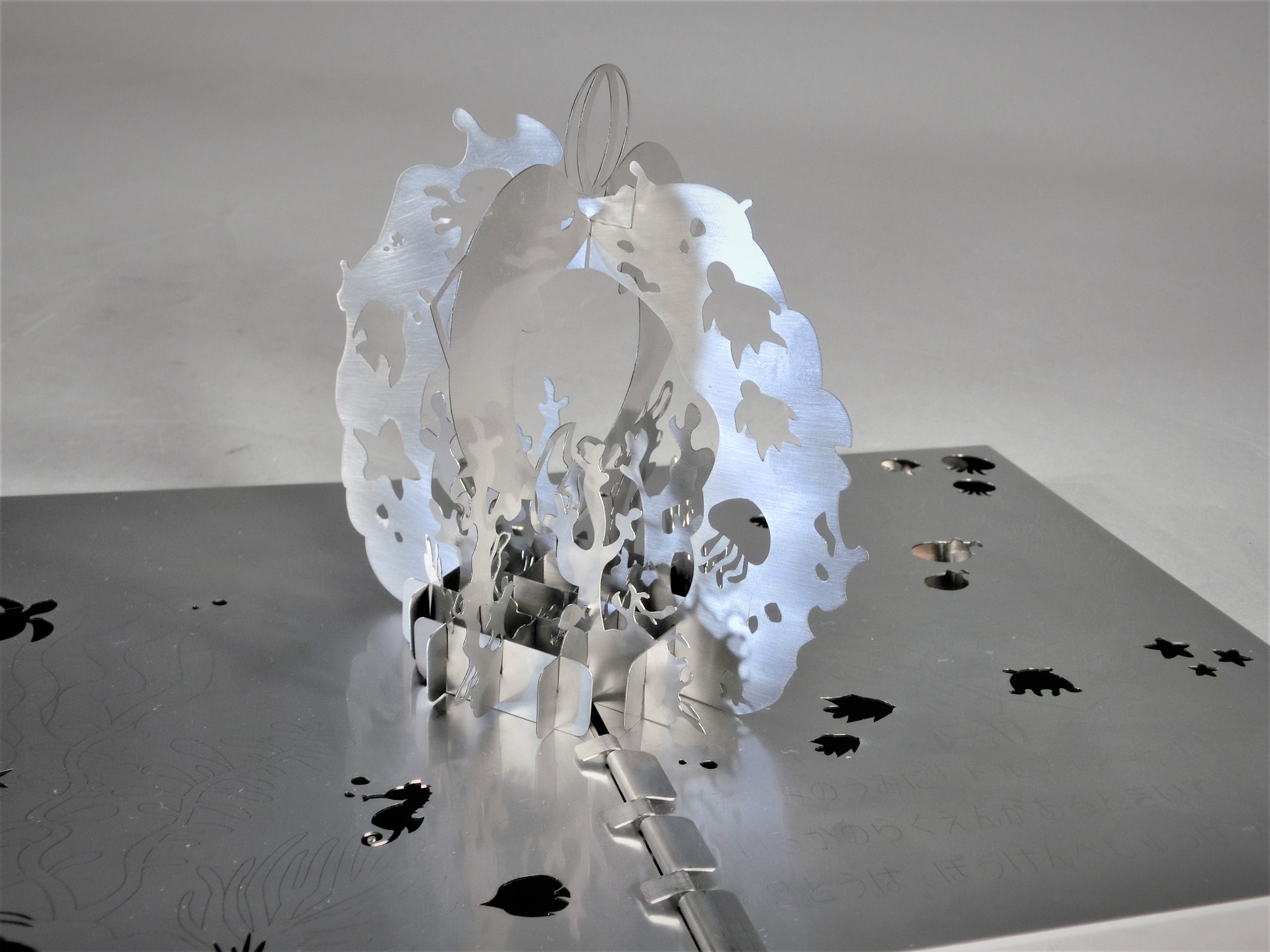

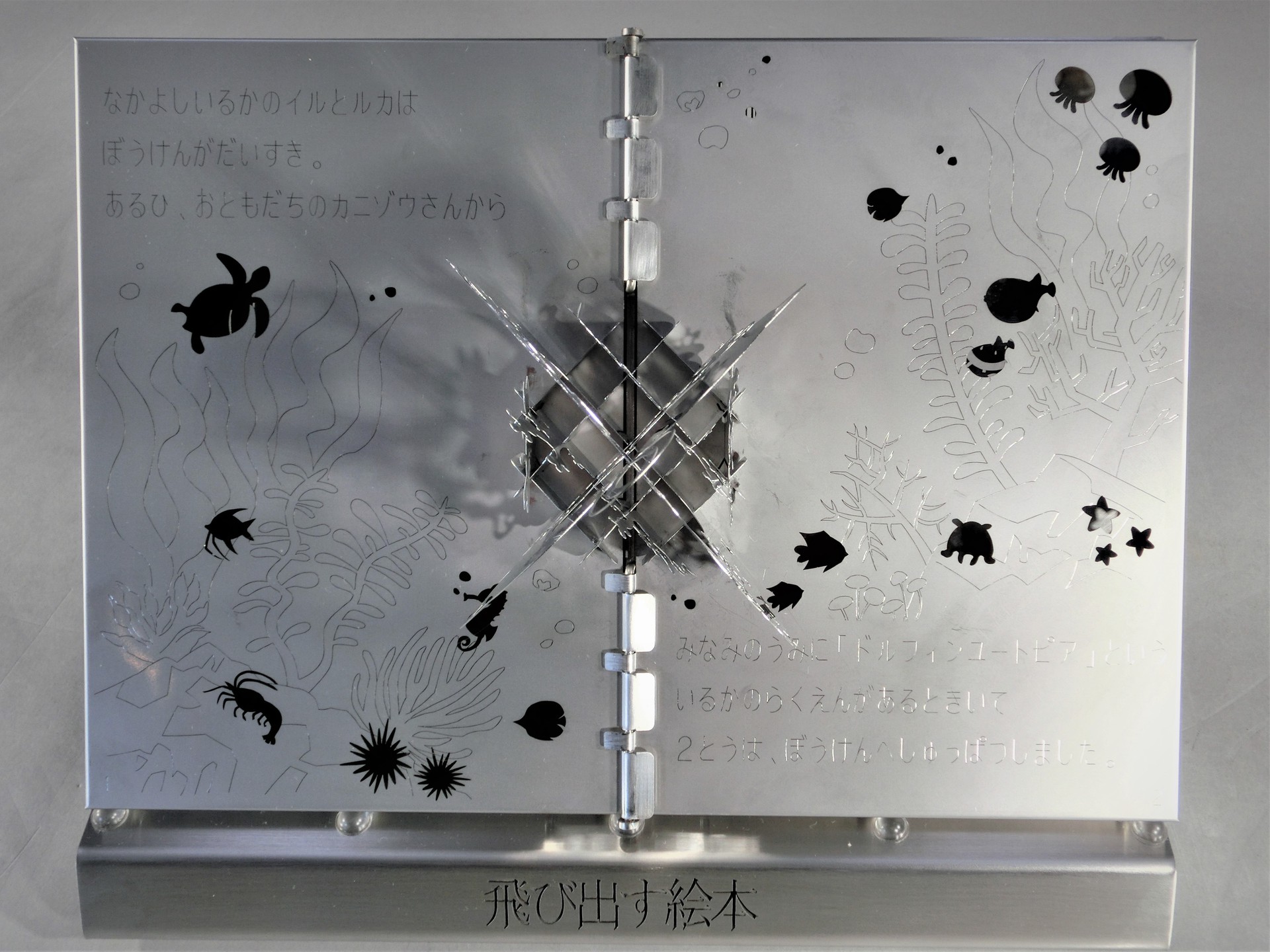

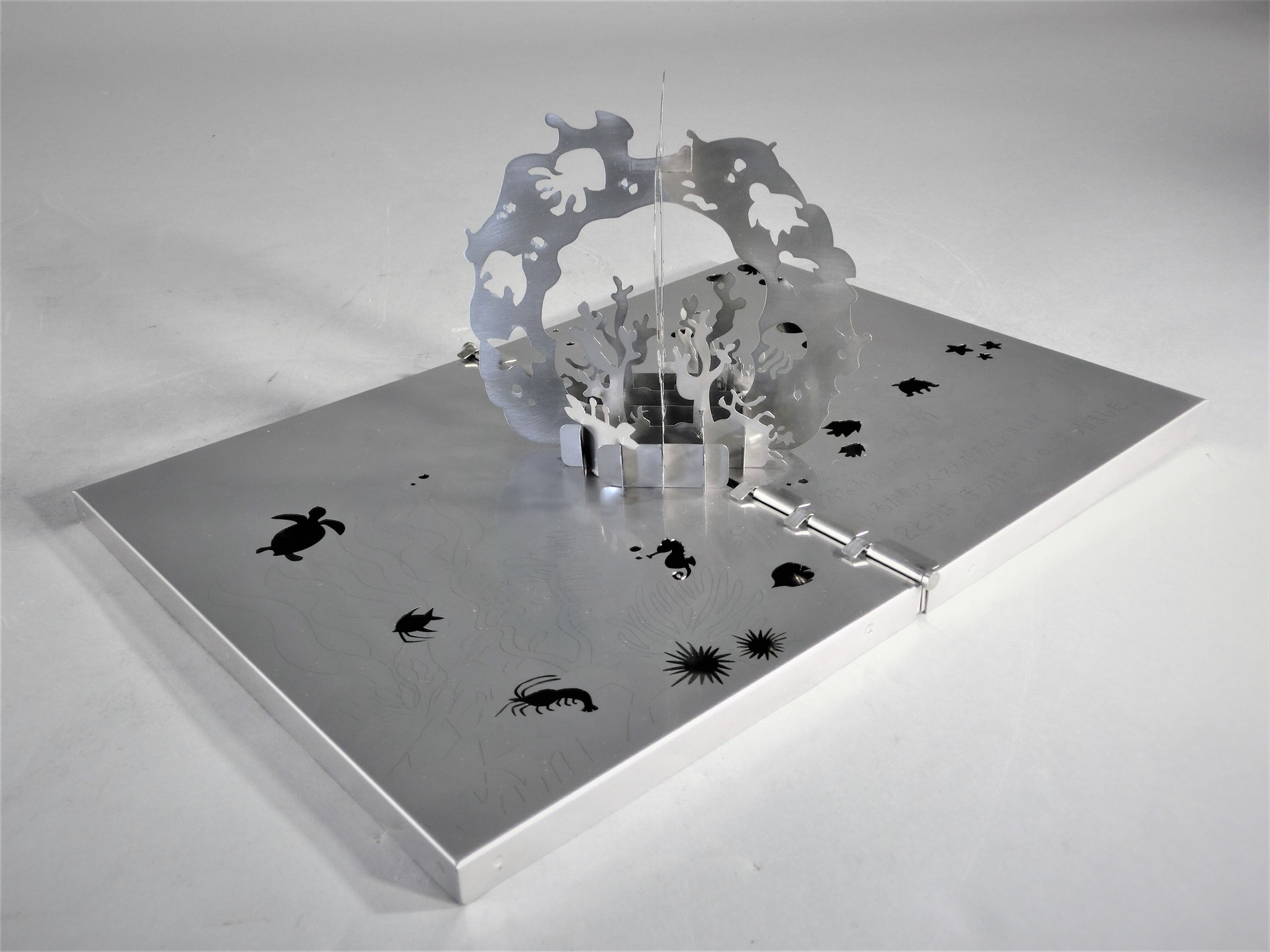

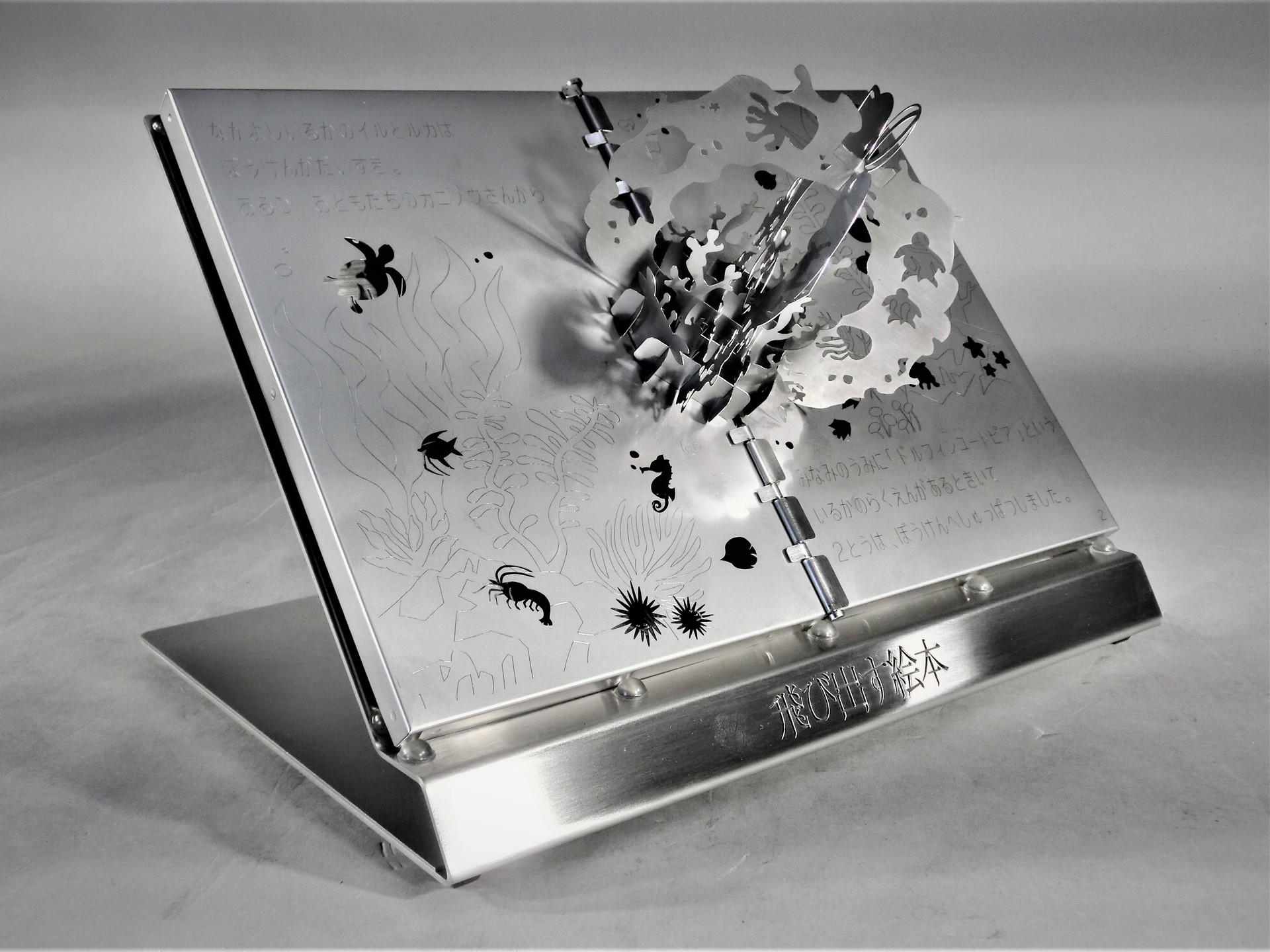

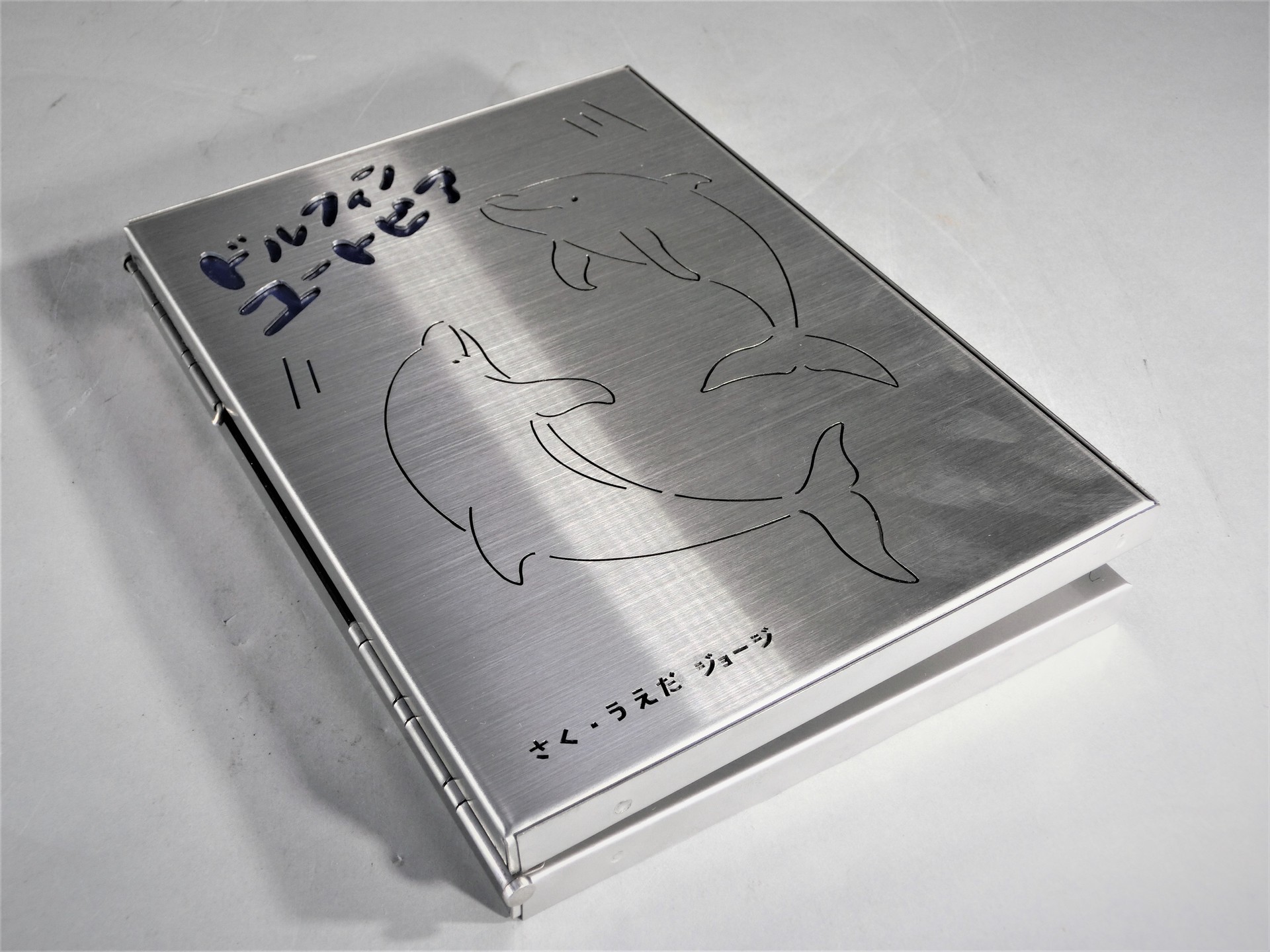

Pop-up picture book

株式会社　アルカディア (Nagano, Japan)

  • ・Size: W300 x D215 x H140 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 1440 min

  • ・Processing time: 550 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 0.3、0.5、1.2 mm

  • ・Type: Original work

Process

  • Planning

  • Programming

  • Laser-Cutting

  • Bending

  • Welding

Strengths

・昨年考えたカール曲げの応用（添付1）

・動かしても抜けないようにする為に、格子型の部品を差し込み合わせる切り欠きの配列を試作を繰り返して考えた。

・イルカとリングの部品を組み合わせる時に干渉しないように切り込みを入れ、組み合わせた後に接続するようにした。

・一部格子型の部品が浮いて来てしまう所がある為、浮き防止の部品を付け、更に、その部品が動かした時に抜けないように抜け止めの形状を工夫した。（添付2）

・溶接穴の大きさを溶け過ぎてしまわないような最適な大きさにした。

・イラストは反りが最小になるよう、配列やデザインを工夫した。
