Sheet Metal Assemble Parts Grand Prize

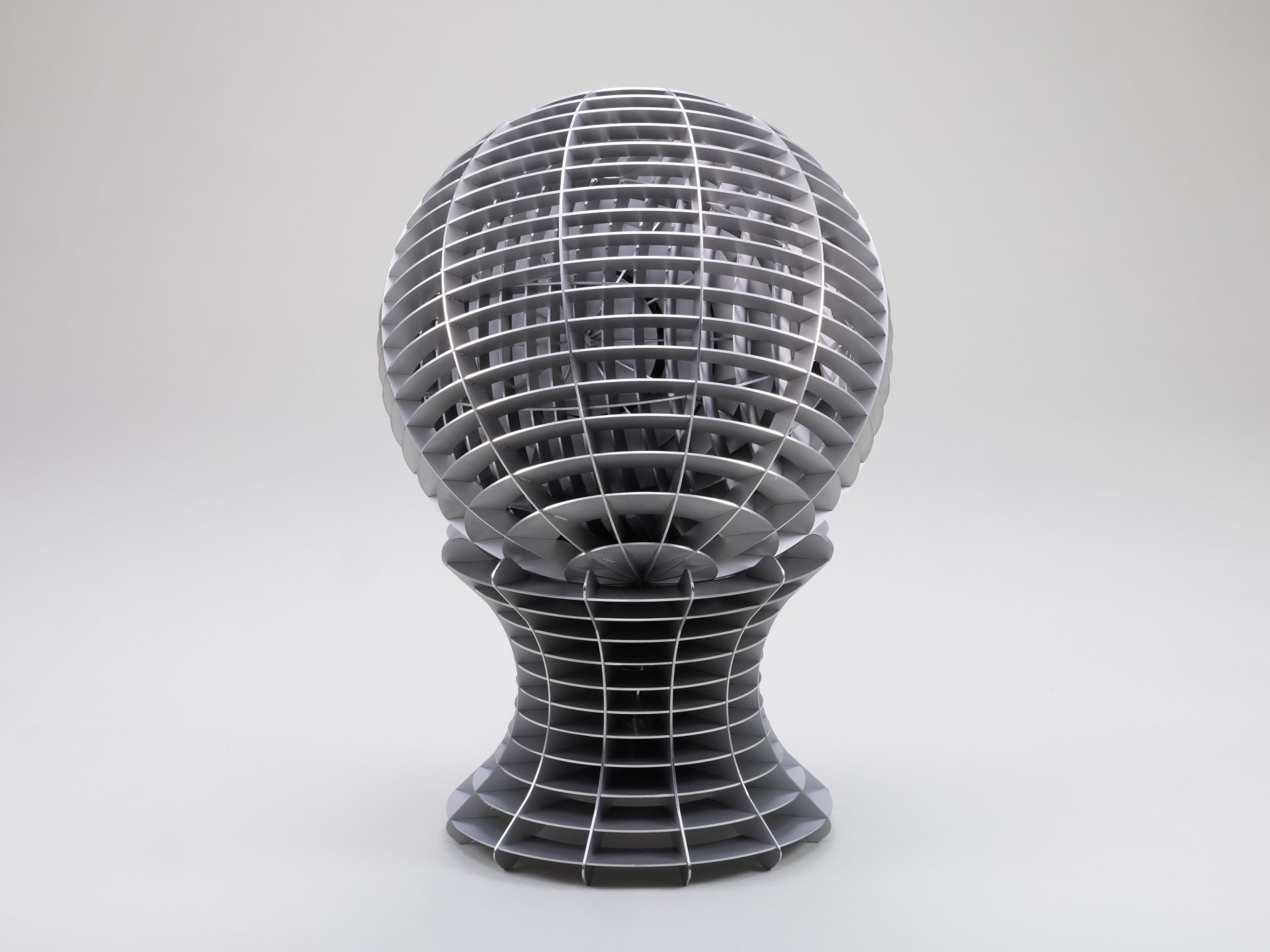

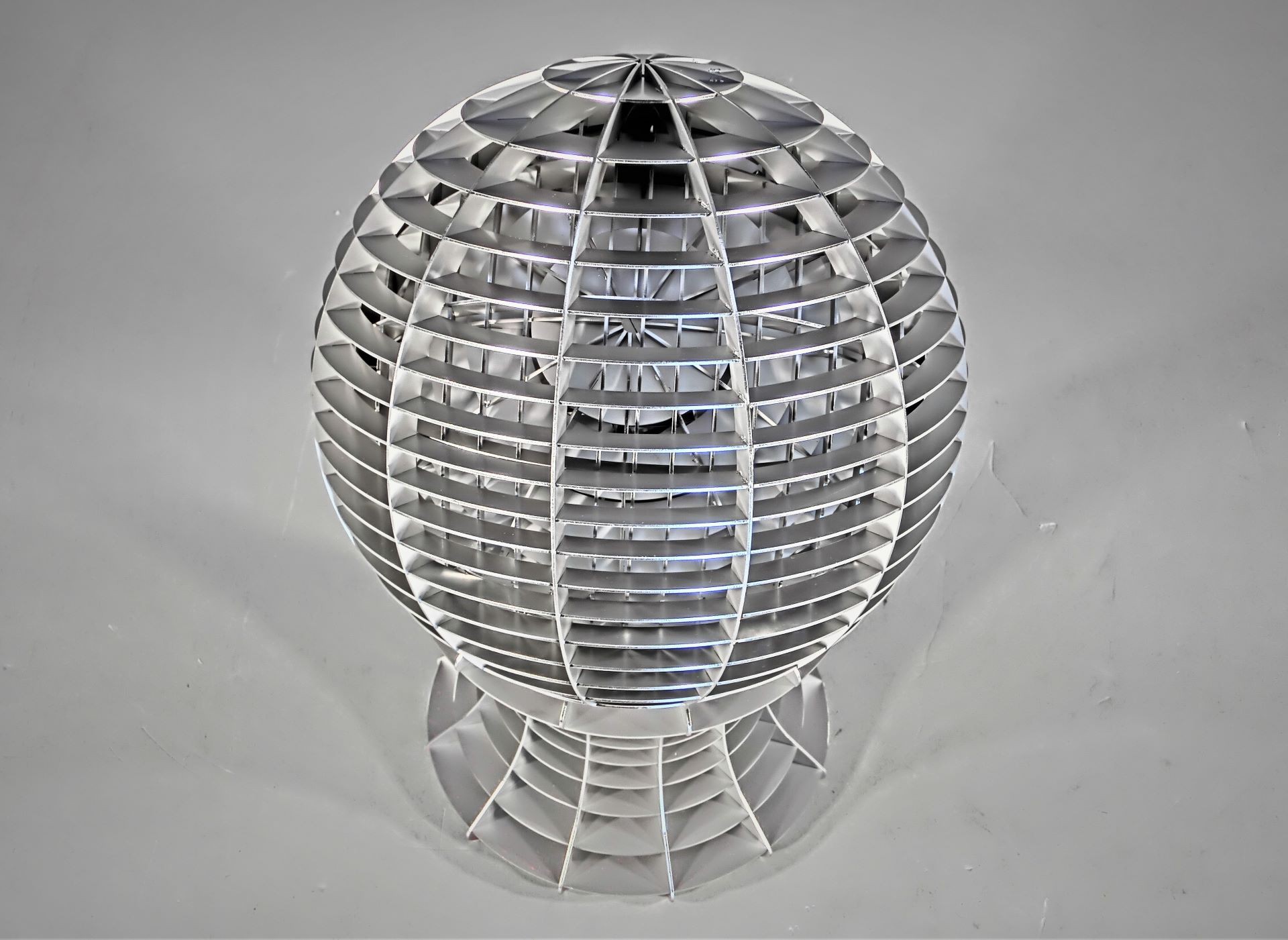

"Core"

HIKARI INDUSTRIES, LTD. (Osaka, Japan)

  • ・Size: W210 x D210 x H310 mm

  • ・Accuracy: ± 0.1 mm

  • ・Programming time: 240 min

  • ・Processing time: 200 min/quantity

  • ・Quantity: 1

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Laser-Cutting

  • Laser Welding

Strengths

デザインのコンセプトは”内に秘めたるもの”です。

我々の仕事の多くは部品作成で装飾された外装、外郭等で最終的には見えなくなる可能性があります。しかし、内側まで製品を作りこみ、製品への様々な思いが詰まっています。

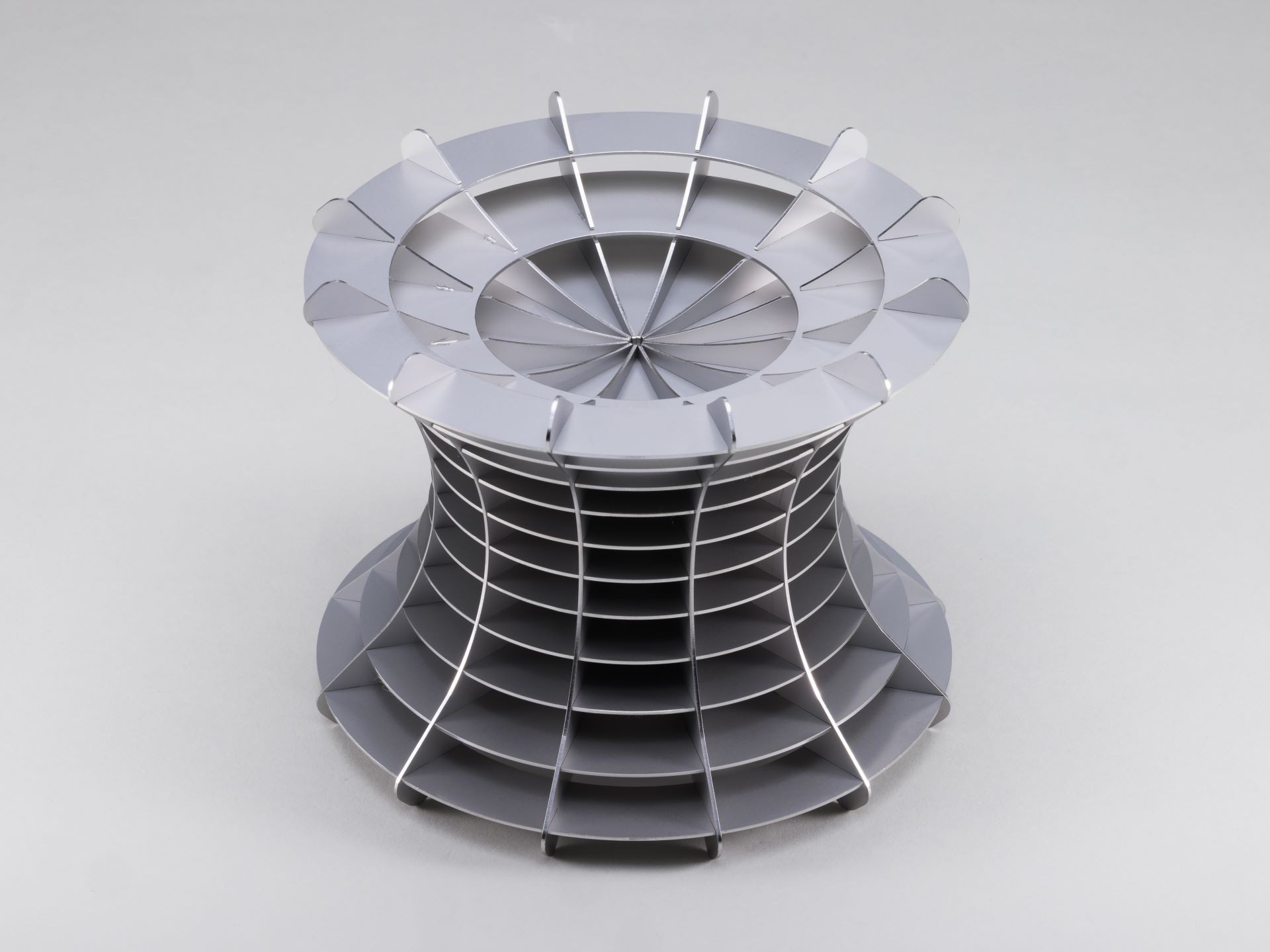

デザインを格子状にしたことで、「我々の心の核心部”核（コア）”まで光が届けばうれしいな」という思いで製作いたしました。また、思いが揺るがないよう土台も作成いたしました。

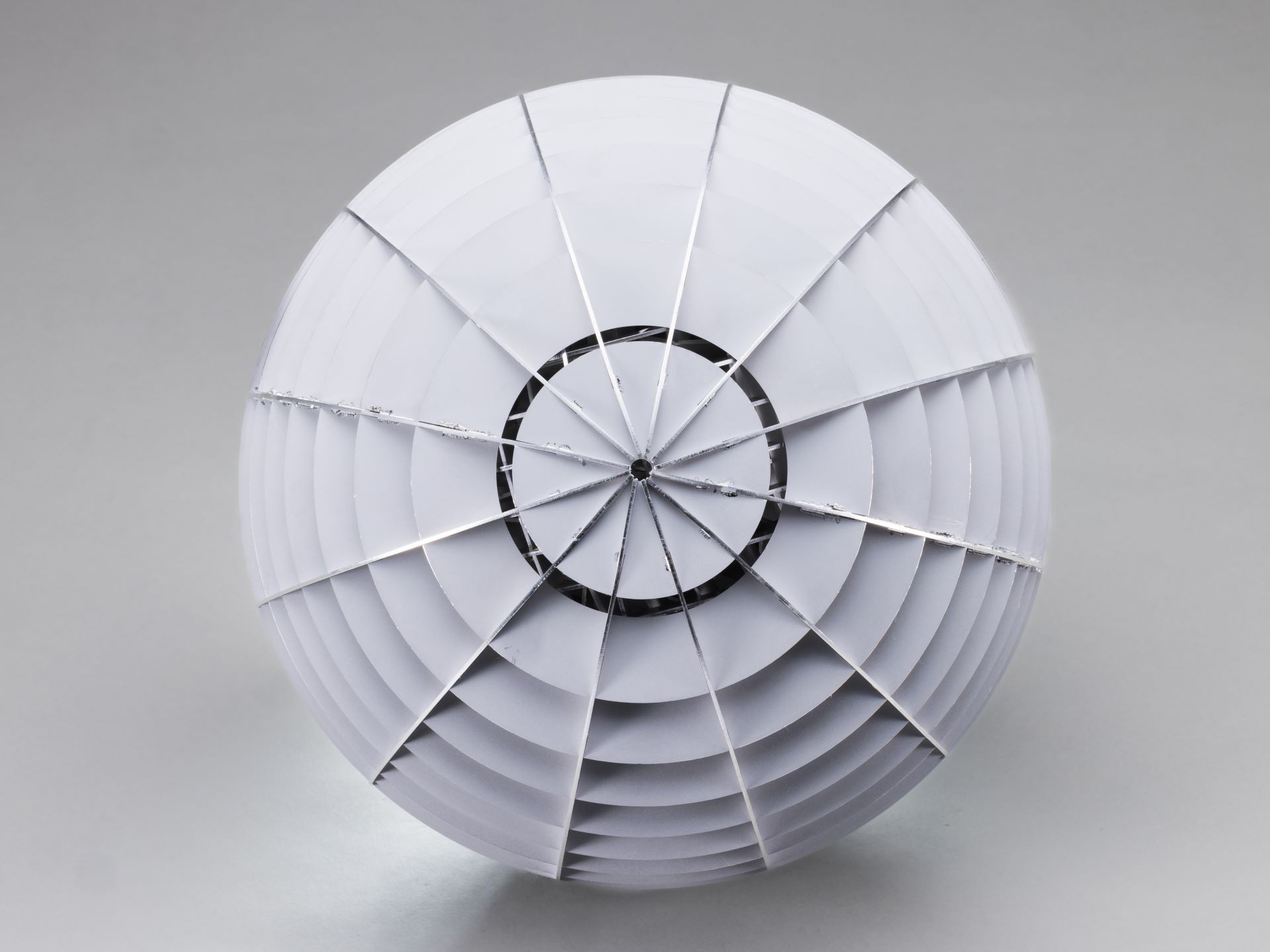

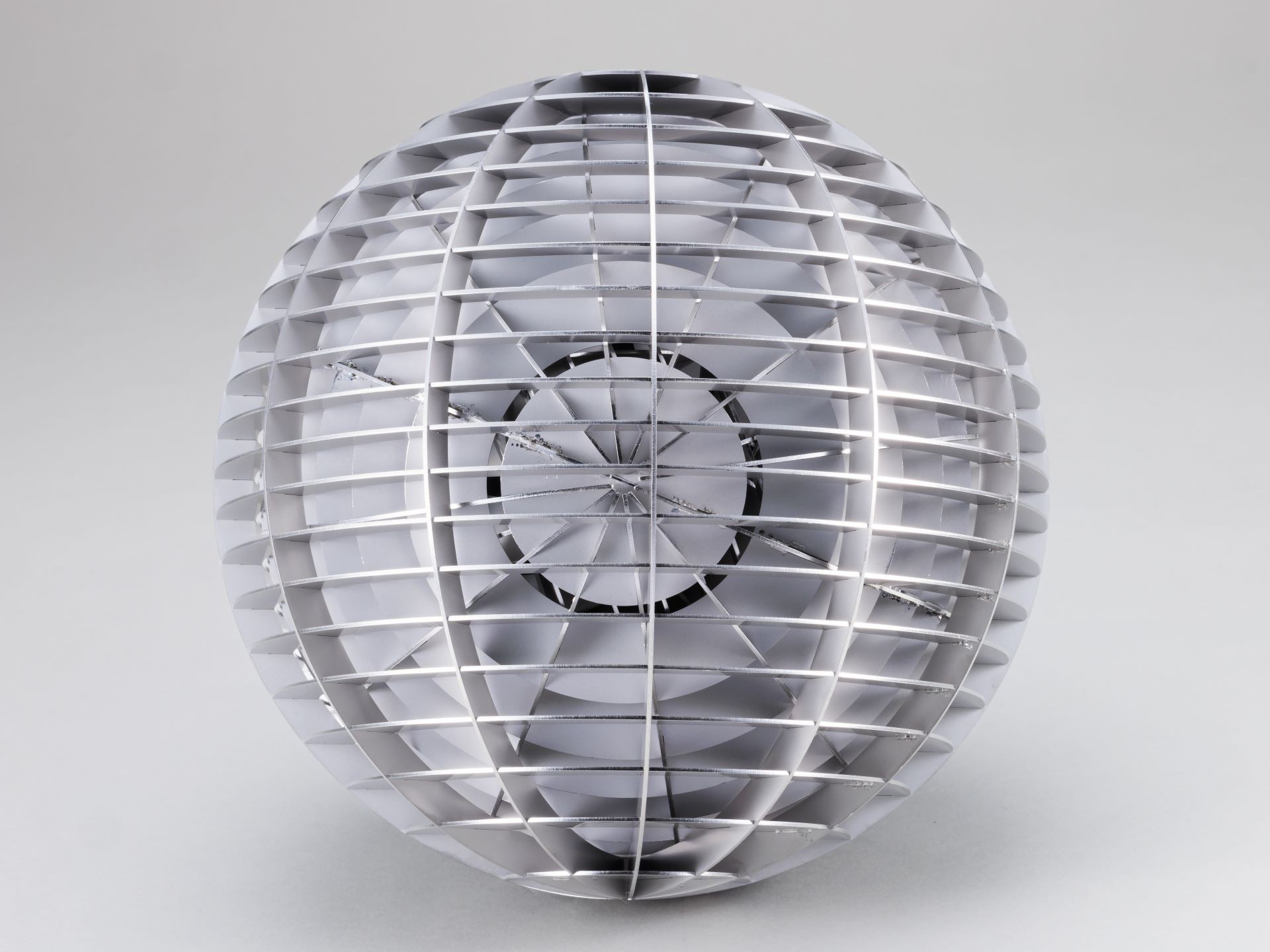

シートワークスを駆使し、はめ込みパズルのような球体モデルを3Dで作成し1mmの板で30ｍｍ（縦軸12ピース横軸3ピース）の小さい球から始まり、

300パーツ以上　9構造、各層クリアランス2ｍｍで仕上げました。クリアランス0の　はめ込みで隙間は板厚の公差レベルです。

レーザー加工機で窒素切断を行い、極力、ノロ等が発生しないように注意、板取を考慮し無駄なく切断いたしました。

組立が思いのほか難しく、適時YAGレーザー溶接で固定しています。苦労いたしました。
