37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble237

Technical Encouragement Award

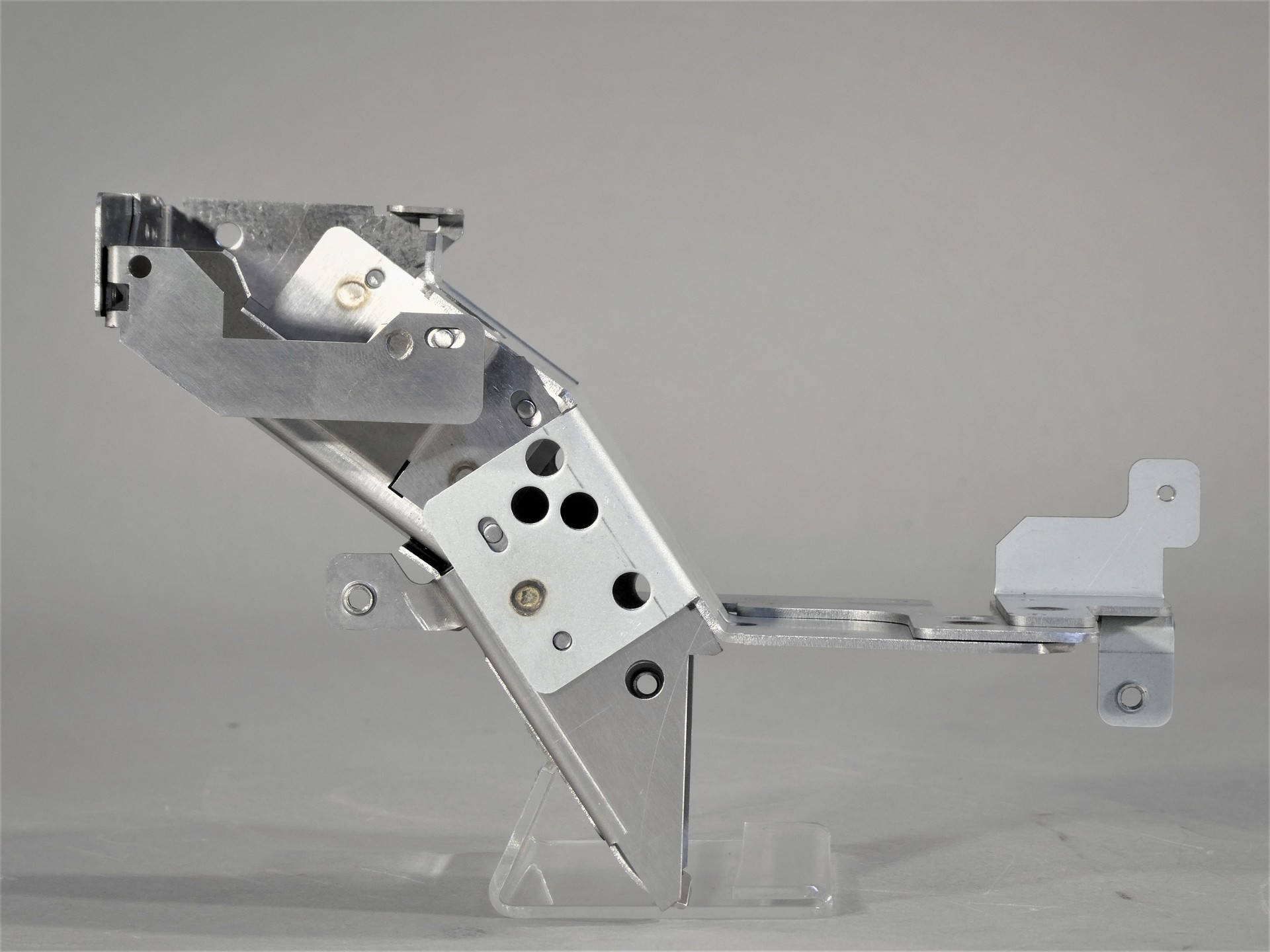

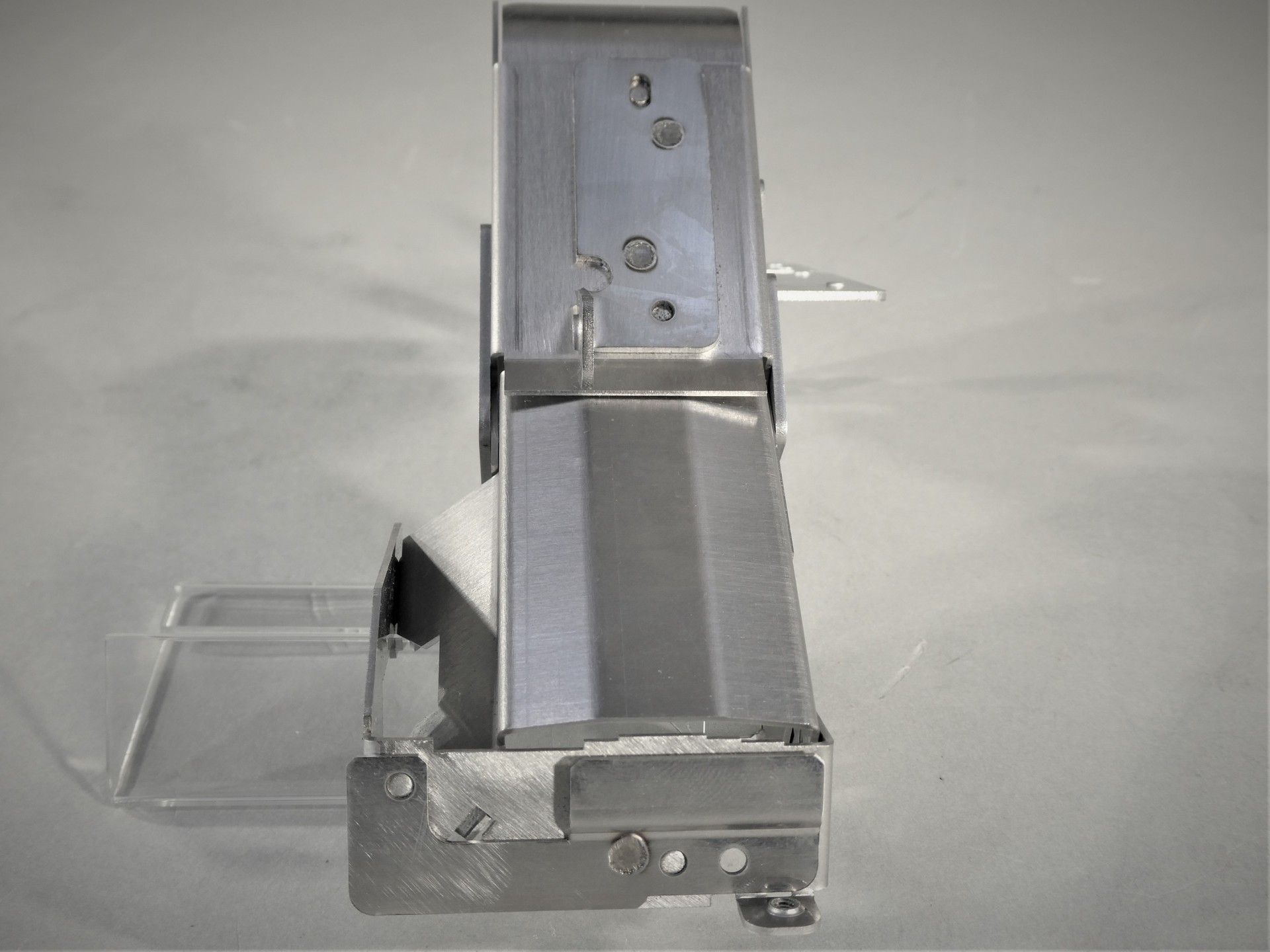

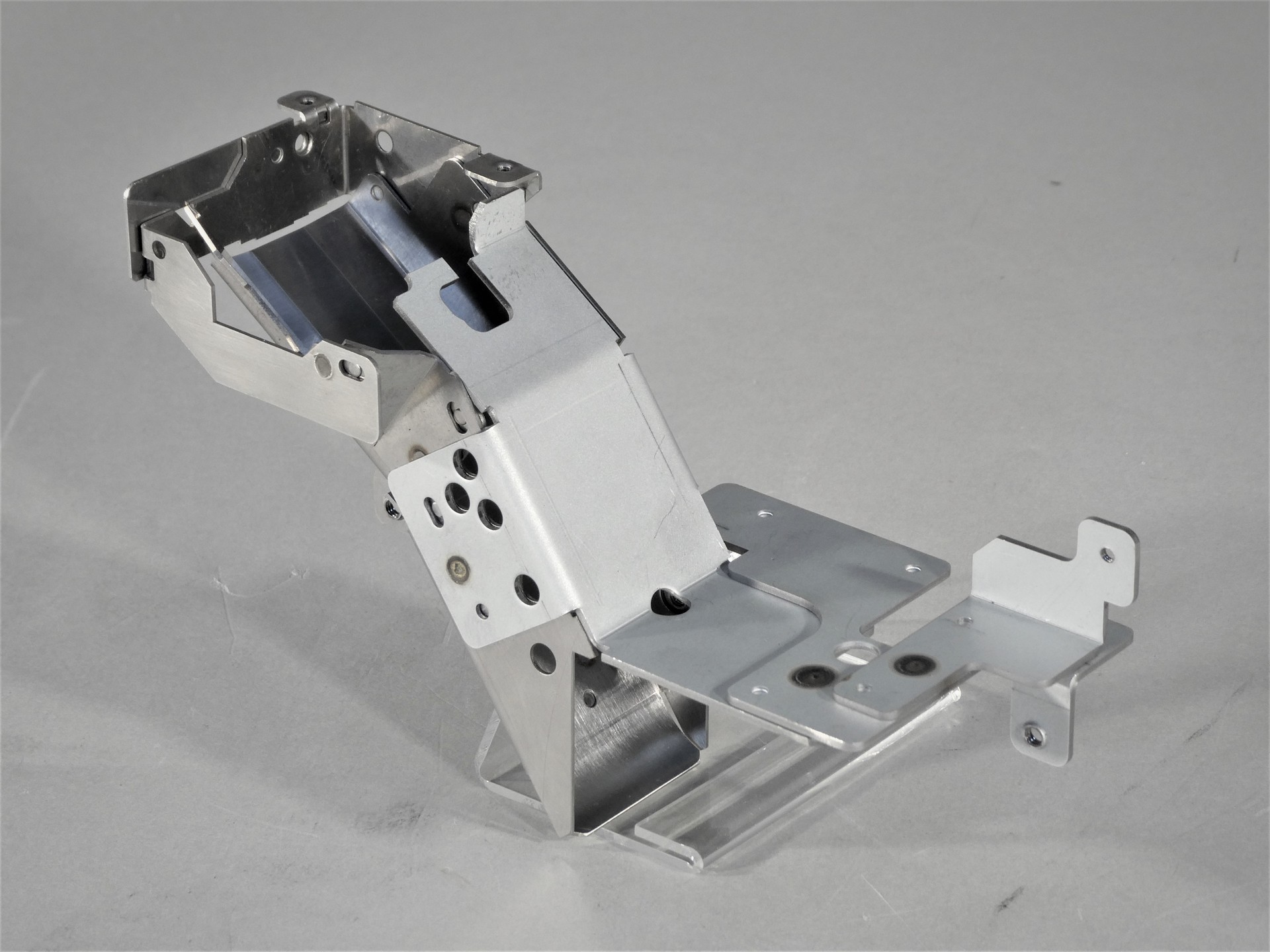

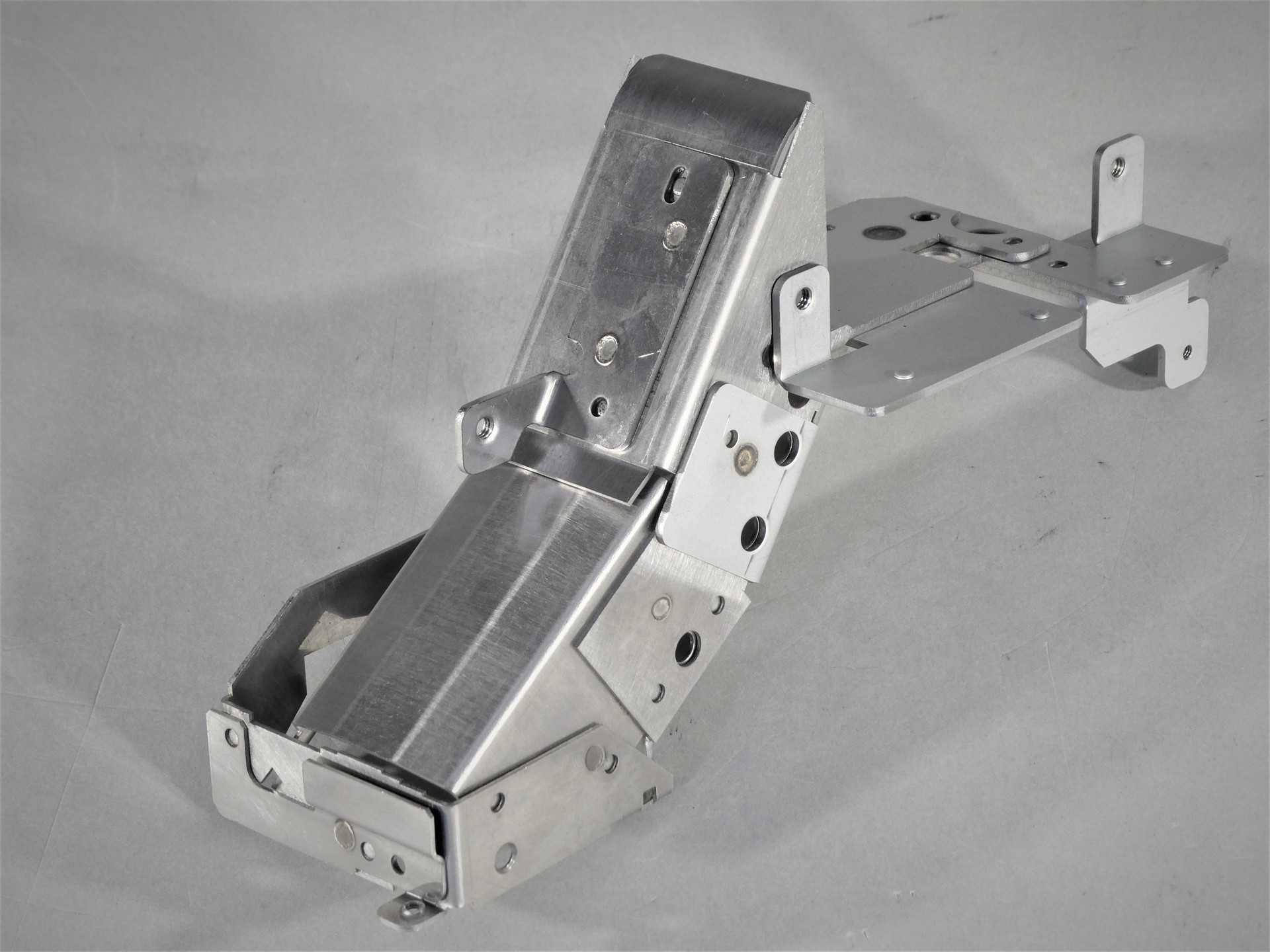

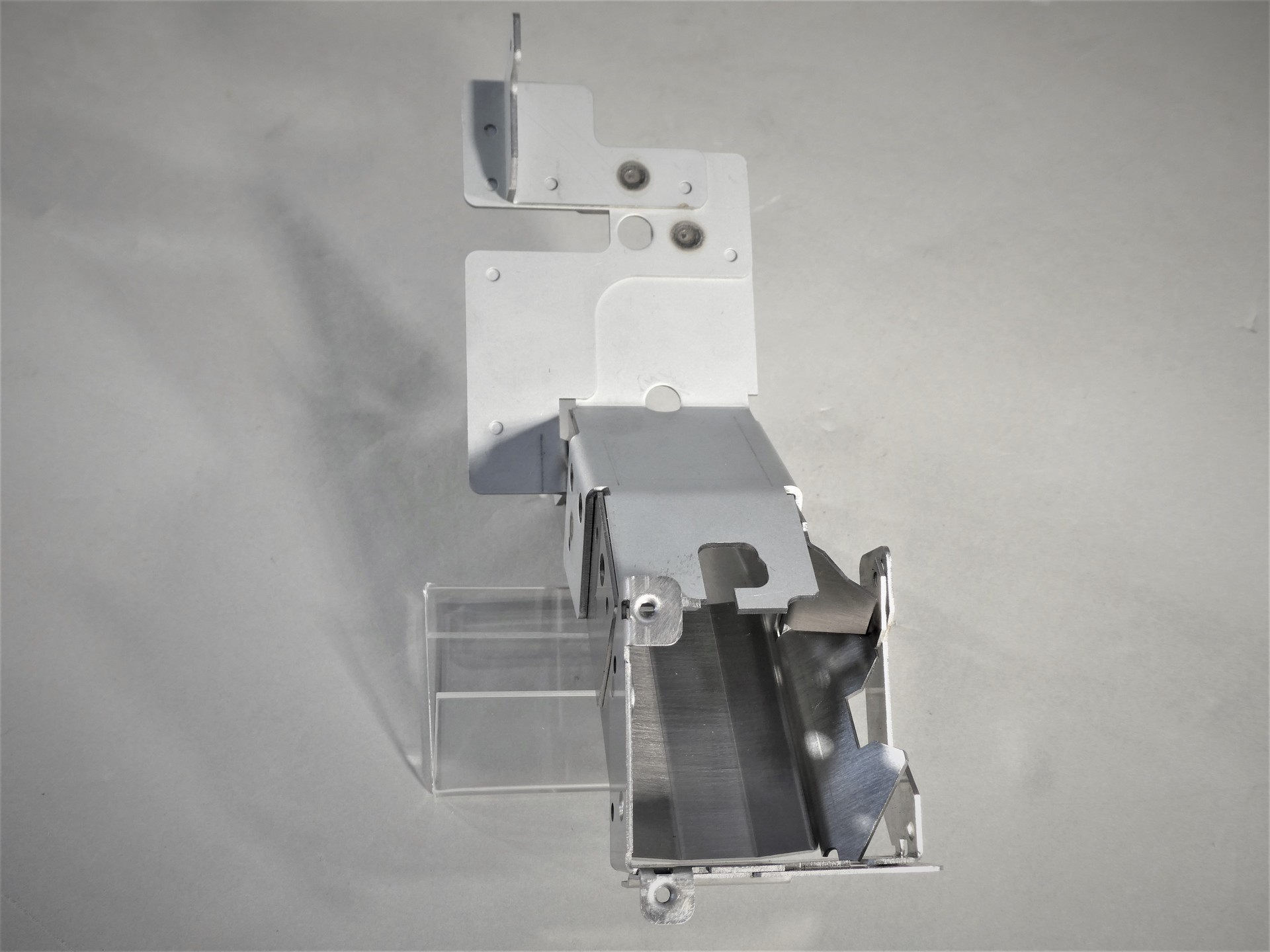

Coin chuter

株式会社　フジ工業 (Hyogo, Japan)

  • ・Size: W185 x D75 x H115 mm

  • ・Accuracy: ± 0.6 mm

  • ・Programming time: 240 min

  • ・Processing time: 120 min/quantity

  • ・Quantity: 500

  • ・Material: Stainless steel (SUS430)

  • ・Thickness: 1.0 mm

  • ・Type: Production work

Process

  • CAD/CAM

  • Punch & Laser

  • Bending

  • Spot Welding

  • Surface Finishing

Strengths

本製品につきましては、下記のような工夫を実施しました。

1．複数の子部品を組み合わた際の精度向上

　・3個部品が重なっている部分について、最小限の隙間で組み立てを行った（添付1）

　・一部曲げがある子部品の組み立てにおいても、できるだけ最小限の隙間で組み立てを実施した（添付2）

2．異なる材料のスポット溶接
・材料が違う子部品のスポット溶接において、事前に強度確認を行い、確実に溶接を実施した（添付3）
