37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble229

Technical Award

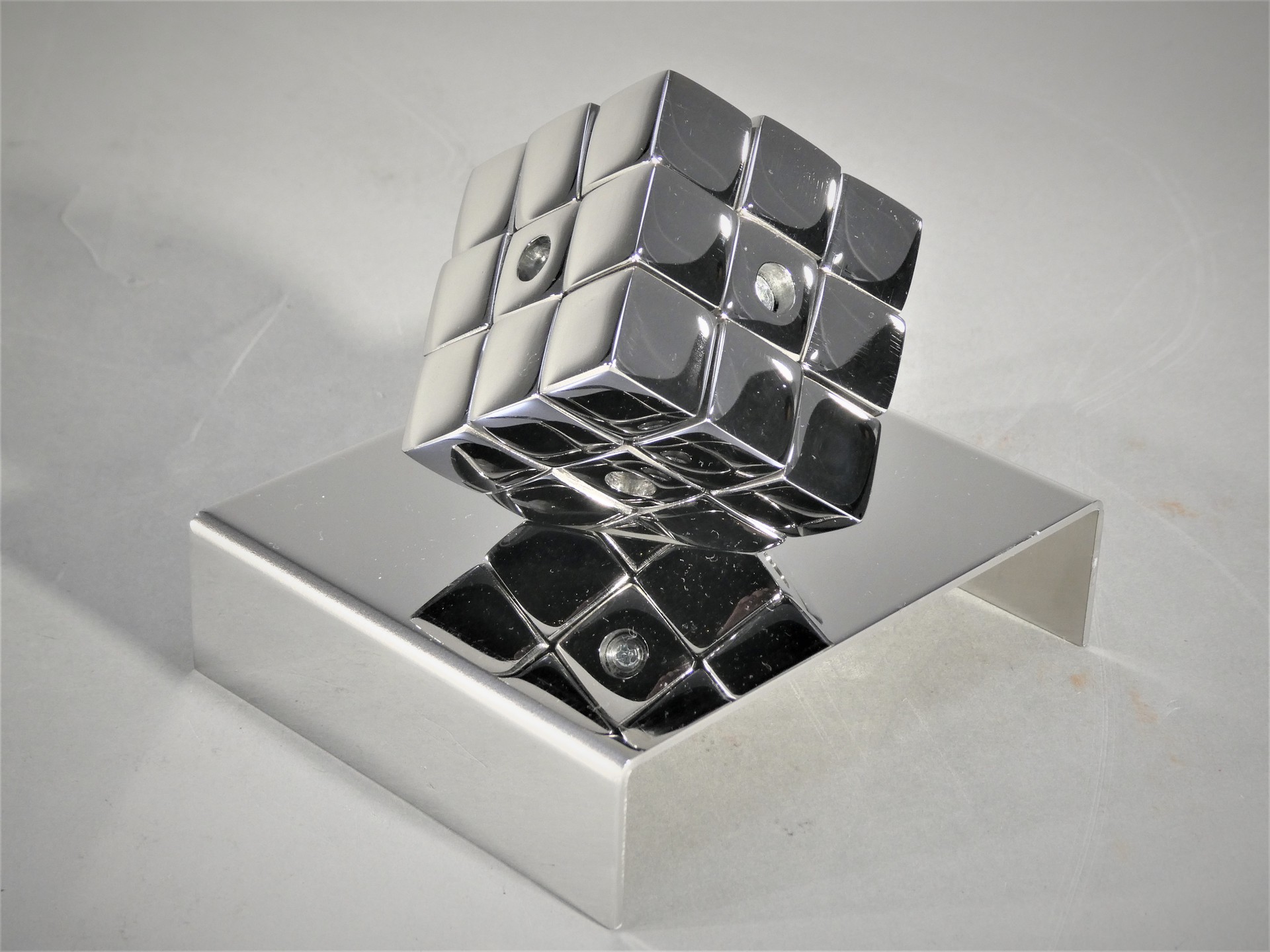

Keep making effort for cube

フジテック　株式会社 (Hyogo, Japan)

  • ・Size: W570 x D570 x H570 mm

  • ・Accuracy: ± 0.5 mm

  • ・Programming time: 60 min

  • ・Processing time: 500 min/quantity

  • ・Quantity: 534

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • 2D/3D Design

  • CAD/CAM

  • Punch & Laser

  • Assembly

  • Welding

  • Surface Finishing

  • Assembly

Strengths

・1tプレートを積層させて製作しましたのでこの作品名にしました。

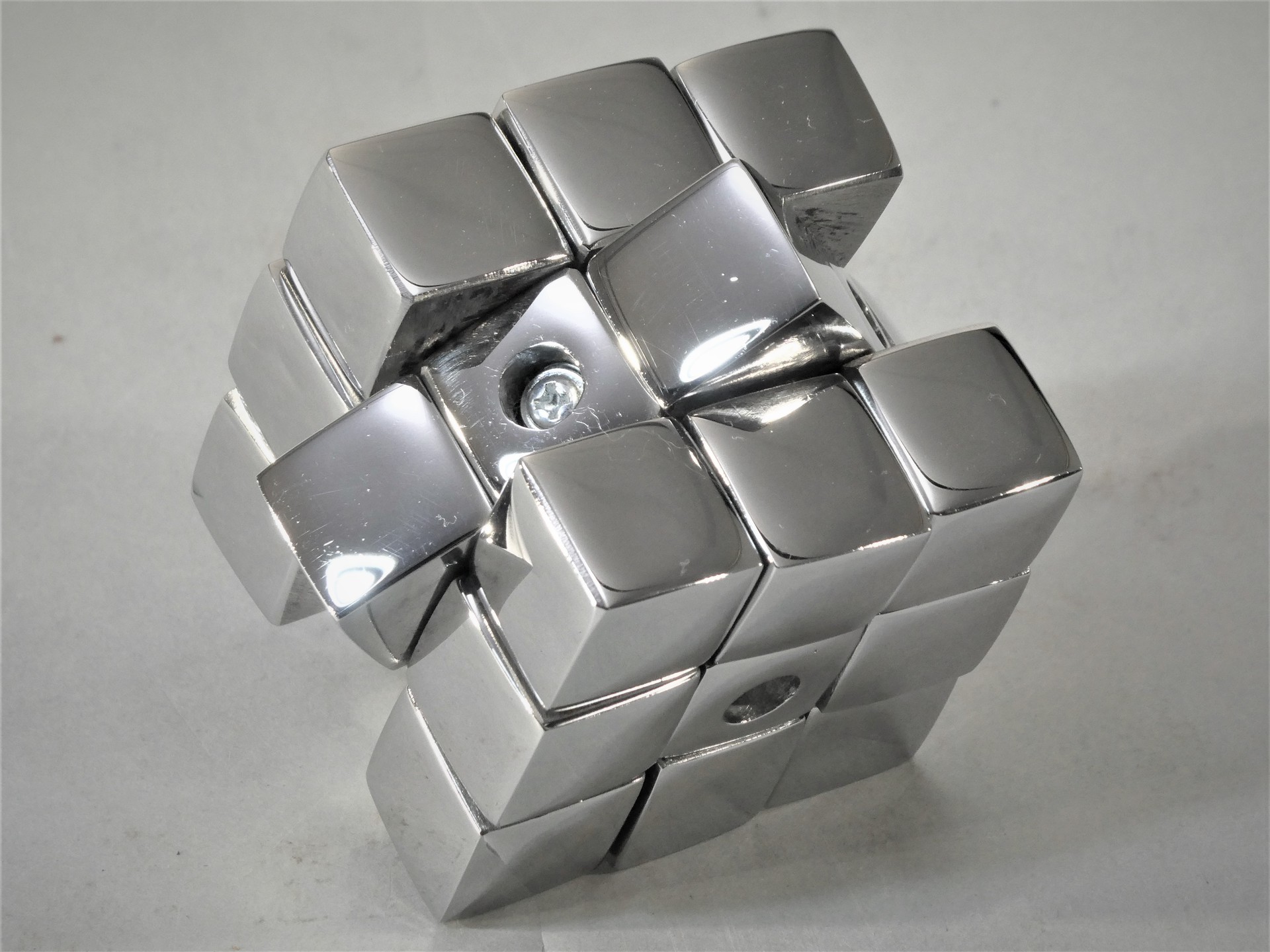

・単純な型抜き・BOX形状ではなく、1.0㎜のプレートを各パーツの形状に合わせて19枚積層してTIG溶接を行って仕上げました。

形状を作図する中で、特にセンターキューブとエッジキューブの Rの再現をするのに、1枚1枚のわずかな寸法の違いを輪切り形状で測定しながら再現しました。

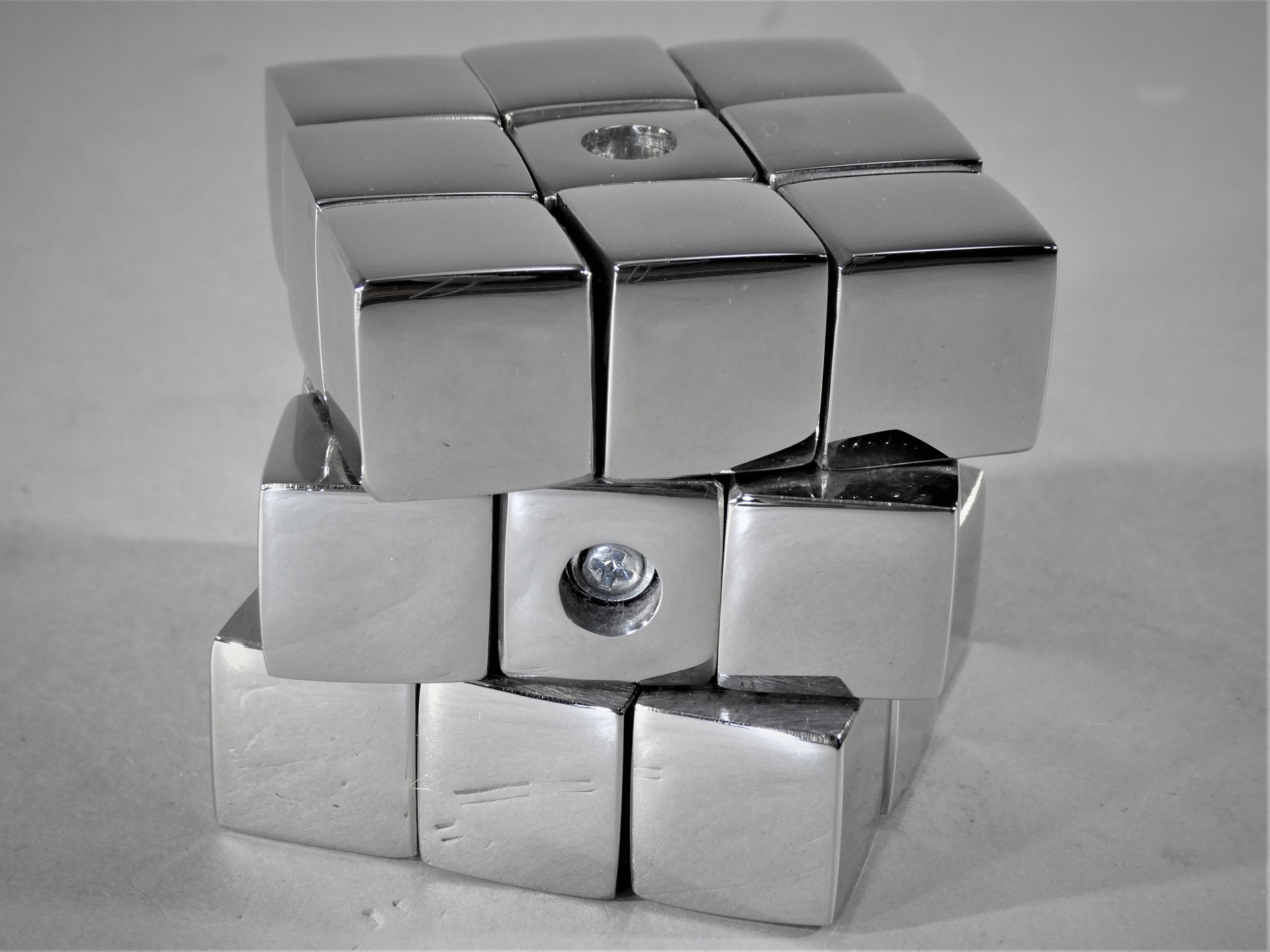

Rの再現を上手に行うことにより、本物のルービックキューブと同様に回転を行うことが出来ます。

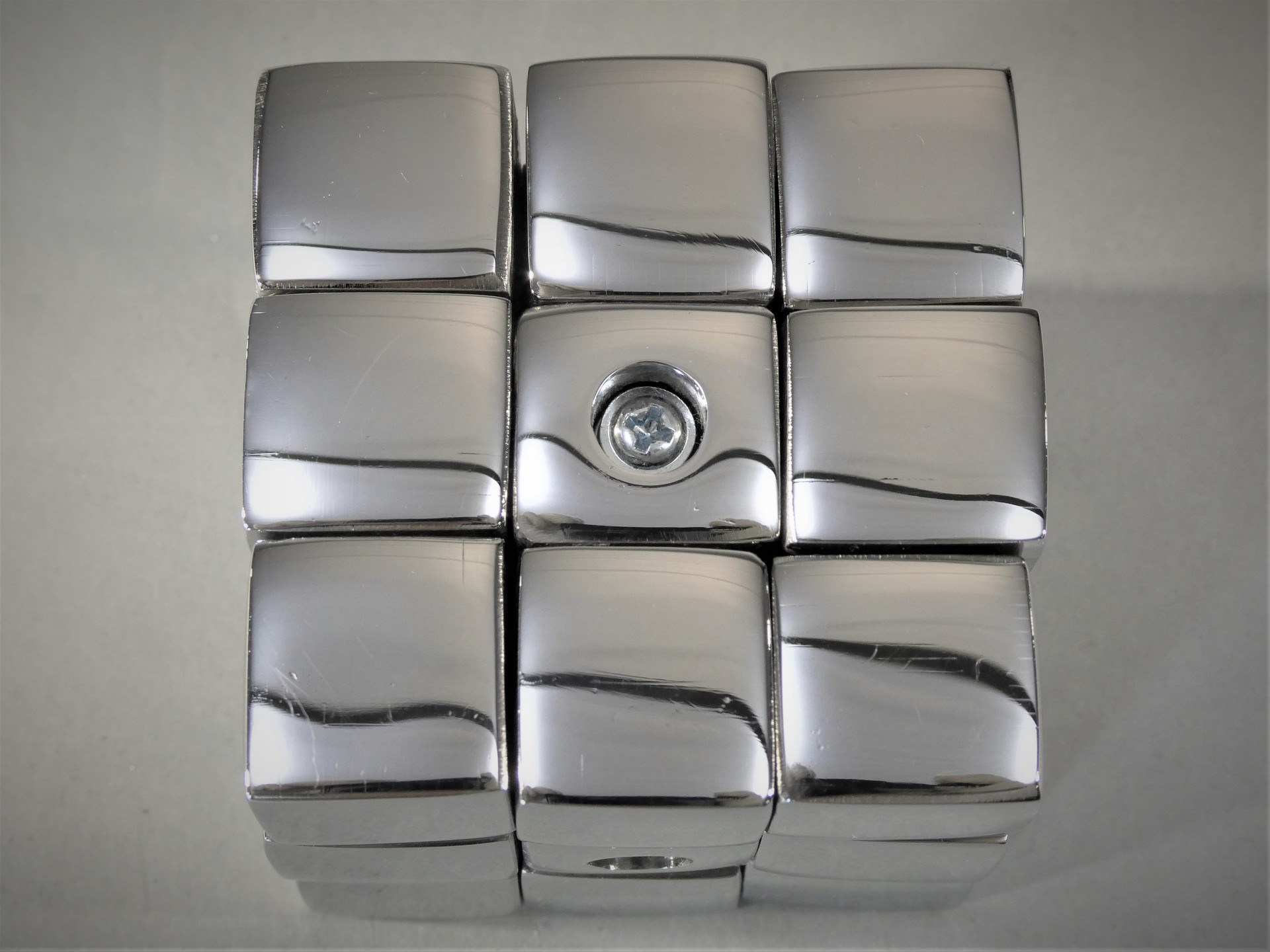

・各キューブの寸法に誤差が出ないように、溶接個所のサンダー擦りや 仕上げの磨きを行い、19㎜×19㎜×19㎜のキューブが組み合わさった57㎜×57㎜×57㎜のルービックキューブを作成しました。

・特に仕上げ工程では積層形状であることが見た目ではわからないよう
に磨きに力を入れました。
