37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble212

Japan Vocational Ability Development Association Chariman's Award

3D puzzle

Kiyoshige Co., Ltd. (Chiba, Japan)

  • ・Size: W180 x D180 x H230 mm

  • ・Accuracy: ± 0.01 mm

  • ・Programming time: 600 min

  • ・Processing time: 360 min/quantity

  • ・Quantity: 30

  • ・Material: Stainless steel (SUS304)

  • ・Thickness: 1.0 mm

  • ・Type: Original work

Process

  • Planning

  • Programming

  • Laser-Cutting

  • Bending

  • Surface Finishing

  • Assembly

  • Welding

Strengths

インテリアとして飾れそうな物を想定して考案しました。

材料は玄関や部屋に馴染むステンレス鏡面材を使用しました。

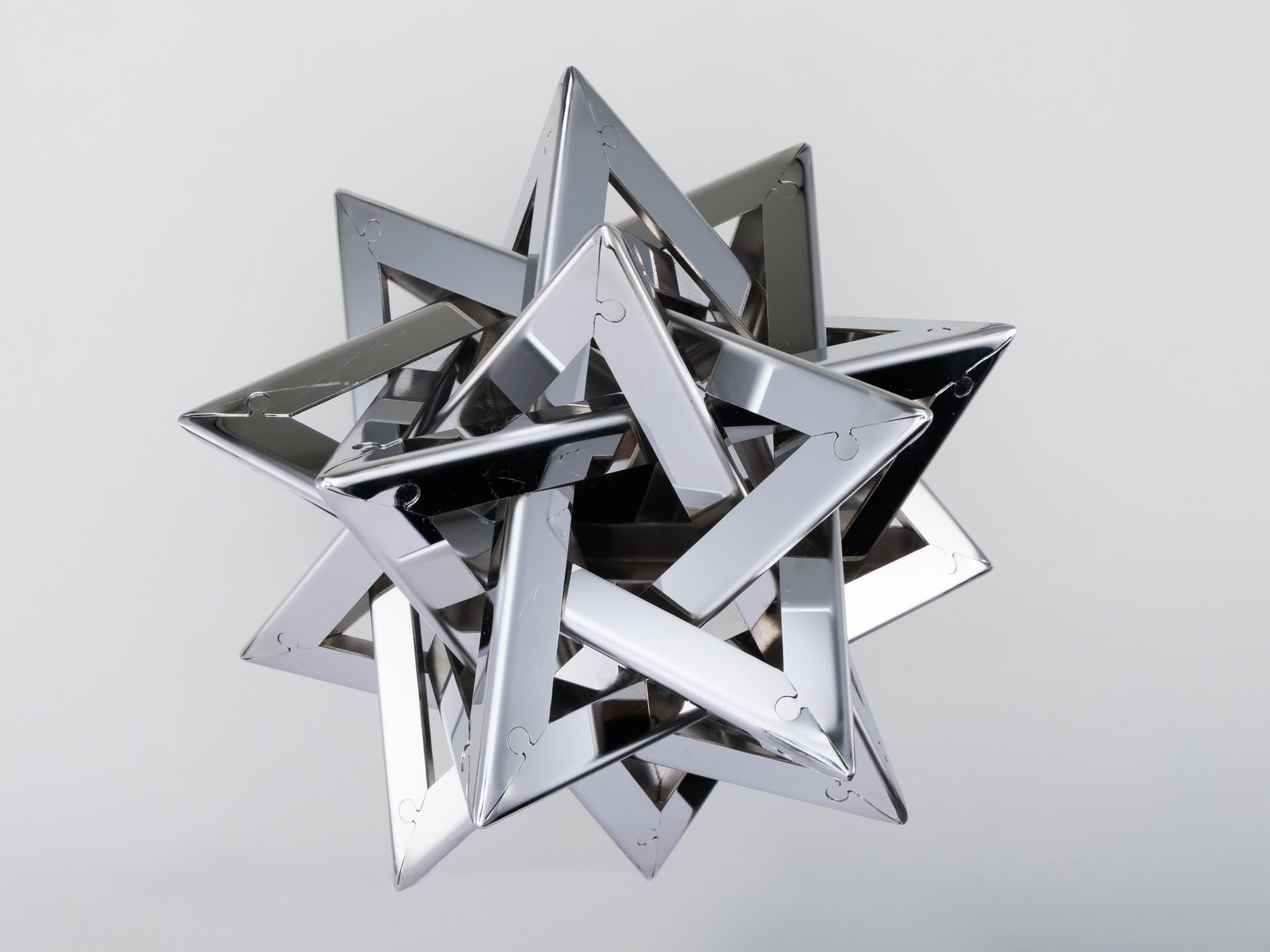

同じパーツを組合せて全く違う形状の立体物を作る事に拘り、パズルとしても楽しめる遊び心も取り入れました。

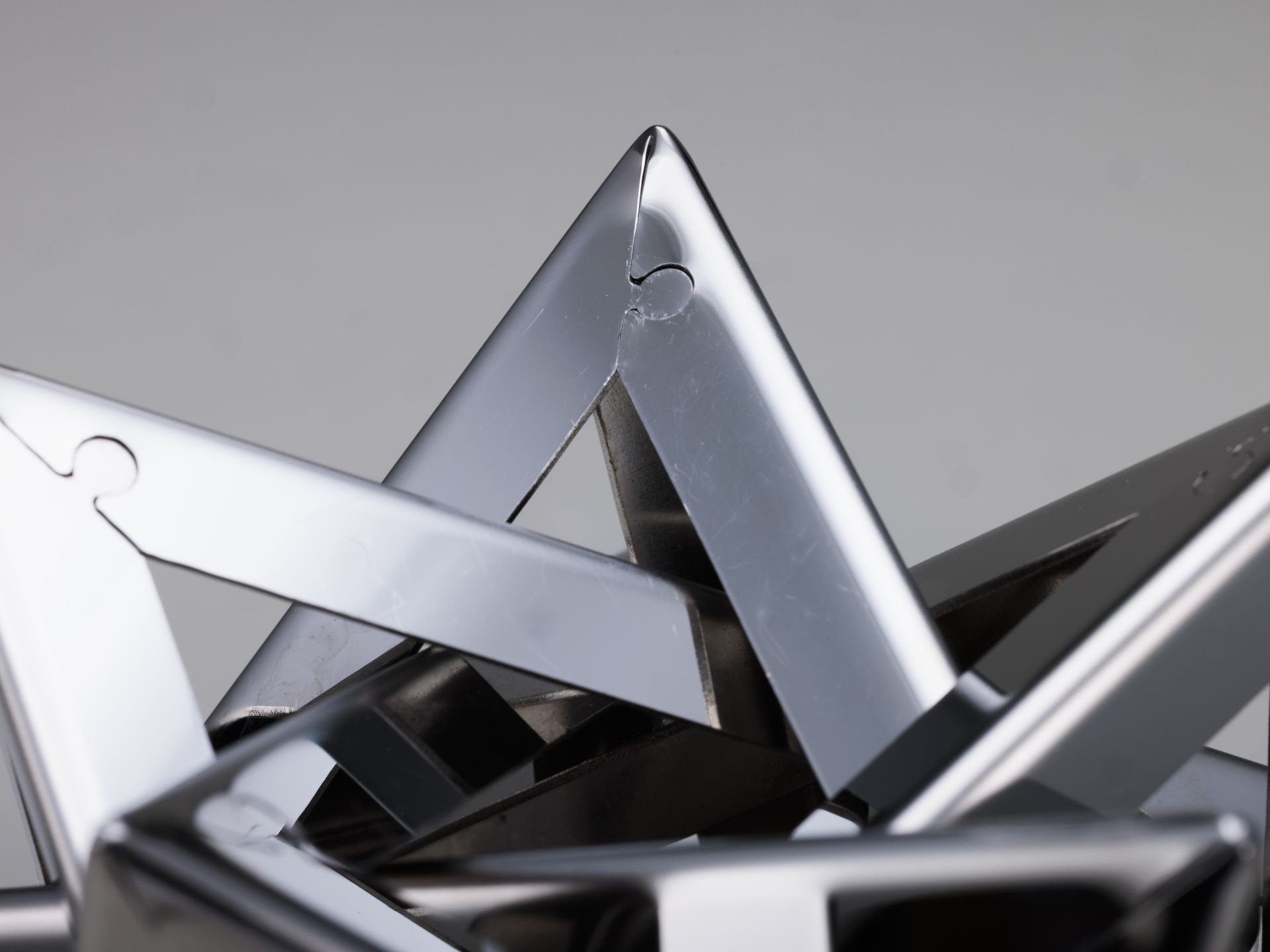

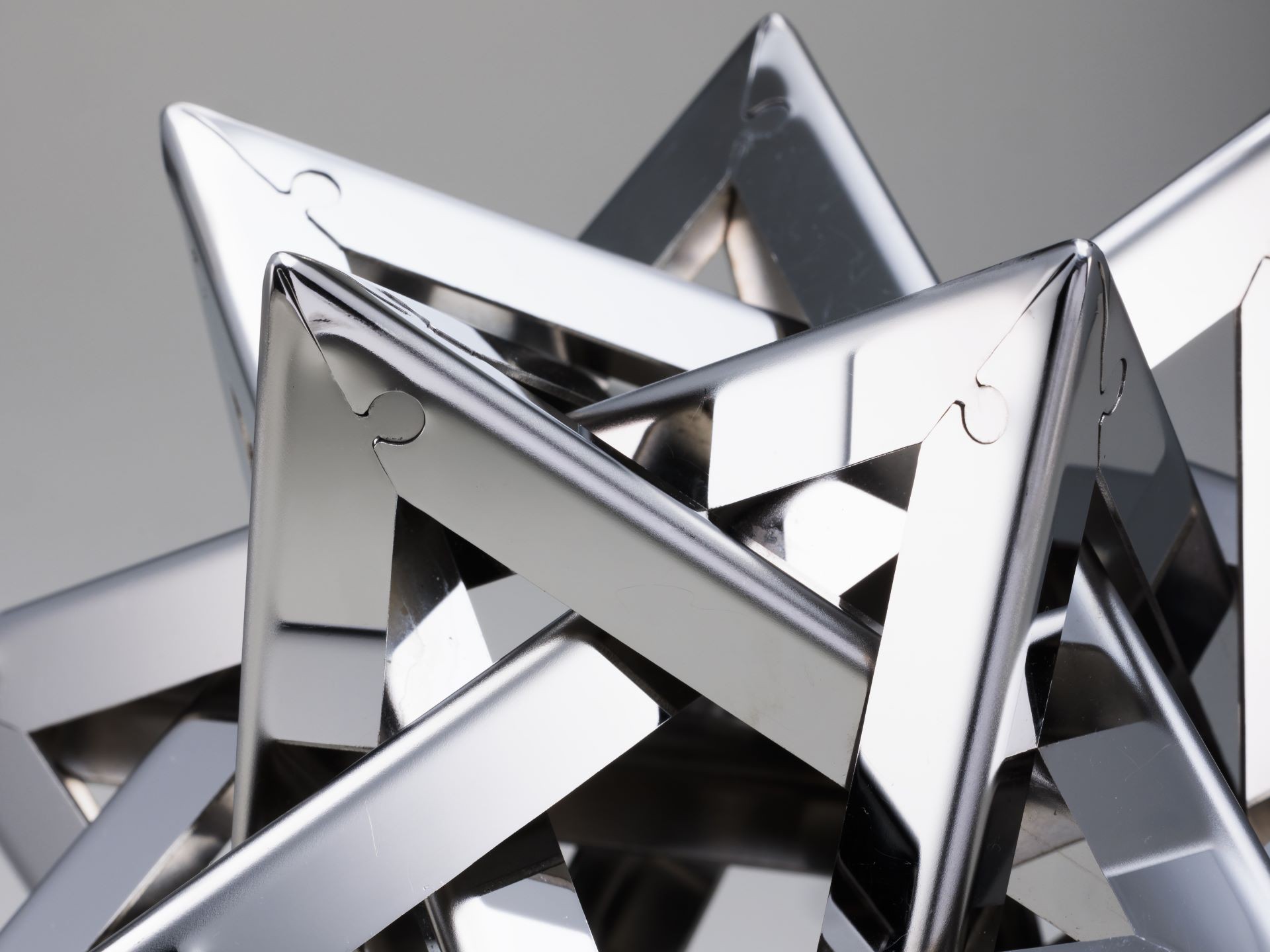

最初は折り紙を使い、どんなパーツを作れば形になるか検討して留め具無しでほぞ溝により作成しました。

寸法は１パーツ0.01㎜違うと30パーツ合わせた時に大きくズレて形にならないので、試行錯誤し何度も調整を重ねました。

1個作成するのに30パーツ使用しますが組合わせしやすい様に1個ずつ
研磨し、組立てやすい様に仕上げました。

組立は1本ずつ組合せ順が違うと形にならないので慎重に行いました。

作品情報に入力した加工時間は360分の中で240分は組立て時間です。

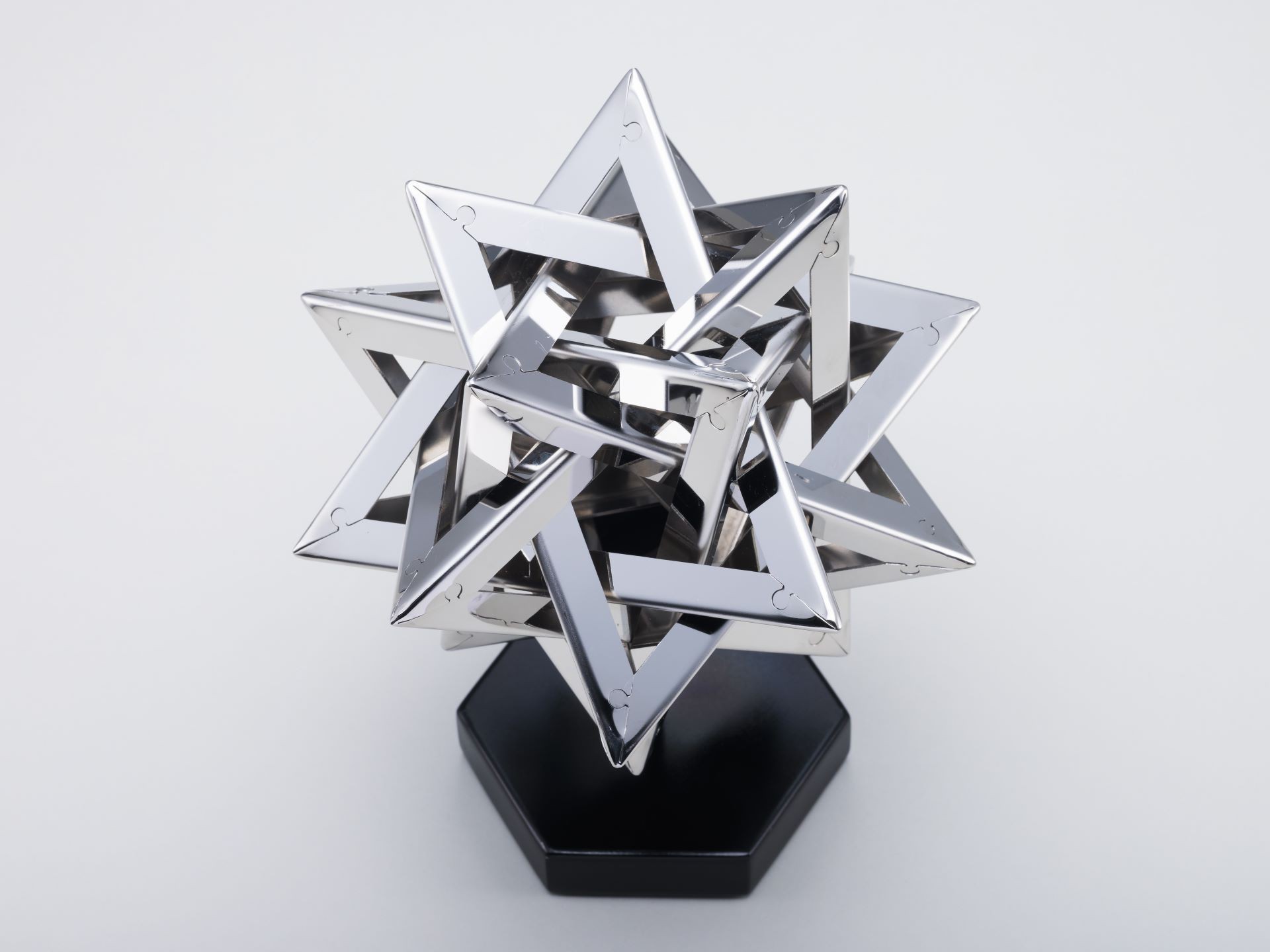

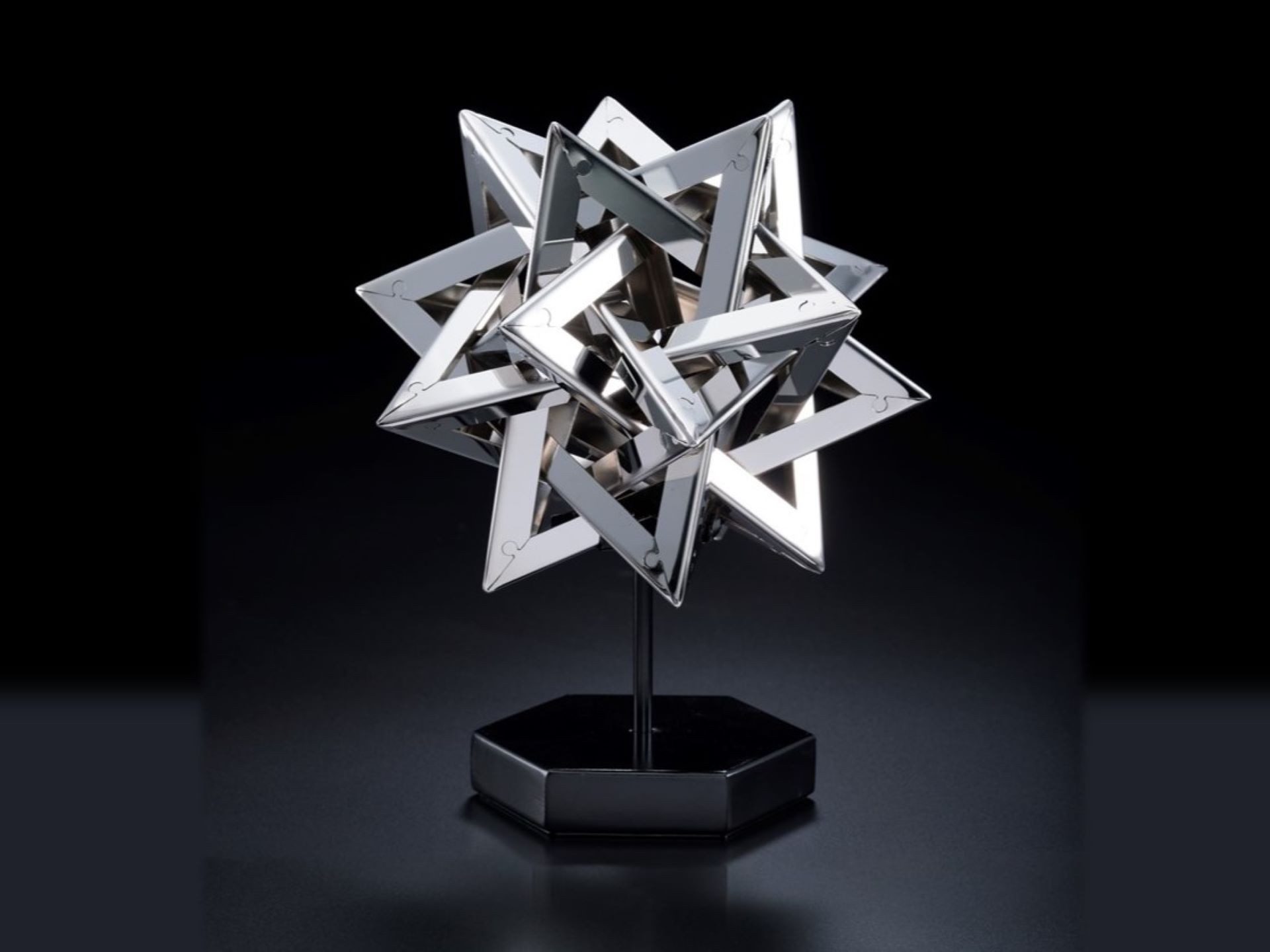

台座は出品作品とは関係ありませんが、作成した３Ｄパズルが全体が良く見える形状をと思い、３Ｄパズルが浮いて見える様に考案し
レーザ・ベンダー・溶接・塗装して作成しました。
