37th Precision Sheet Metal Technology Fair

Sheet metal assemble parts (60 entries)

360° Viewer

Assemble207

Technical Encouragement Award

Solidified fine work

共栄プレス工業　株式会社 (Hyogo, Japan)

  • ・Size: W50 x D50 x H50 mm

  • ・Accuracy: ± 0.3 mm

  • ・Programming time: 40 min

  • ・Processing time: 45 min/quantity

  • ・Quantity: 1

  • ・Material: Mild Steel (SPHC)

  • ・Thickness: 1.6 mm

  • ・Type: Original work

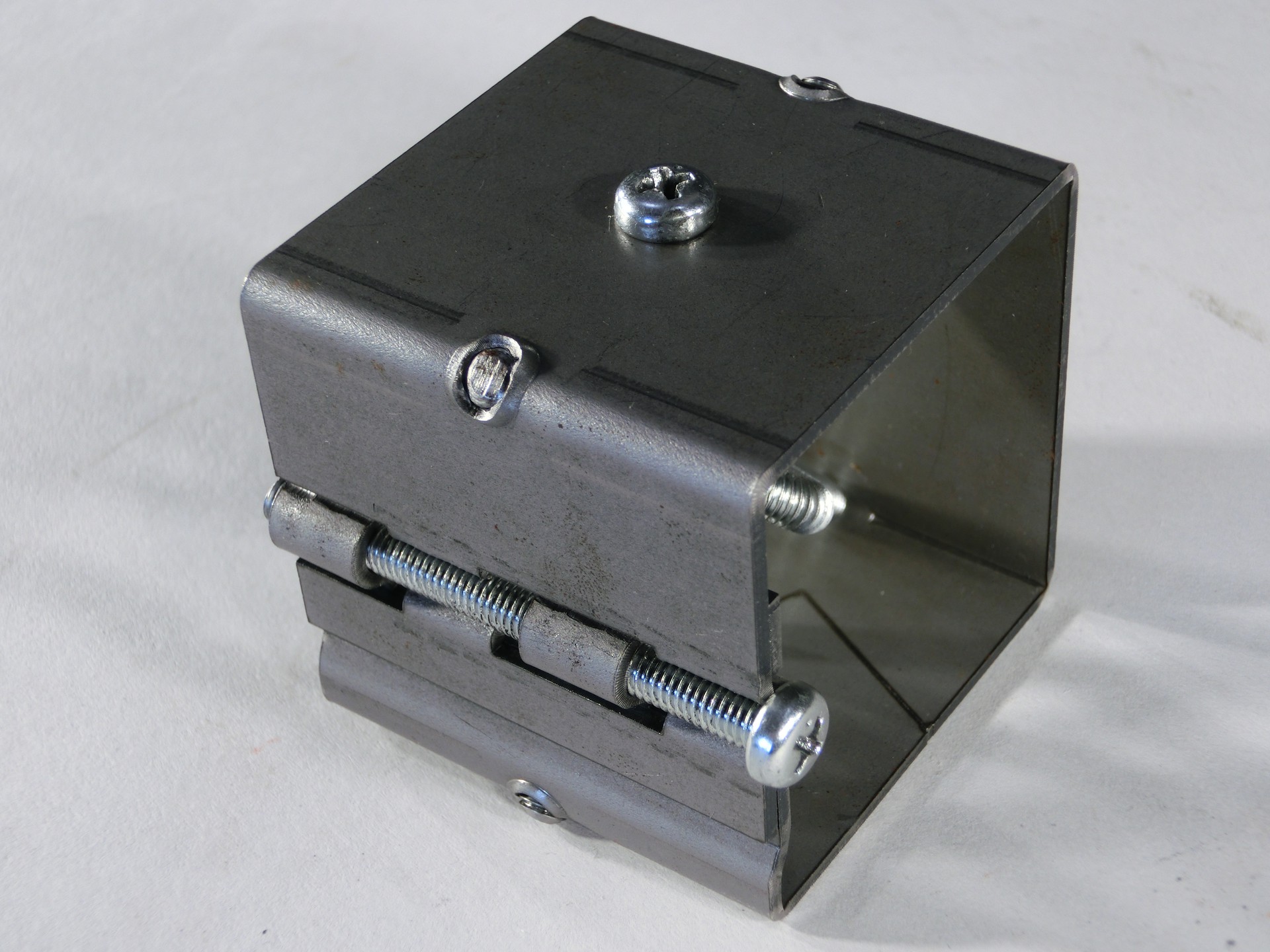

Strengths

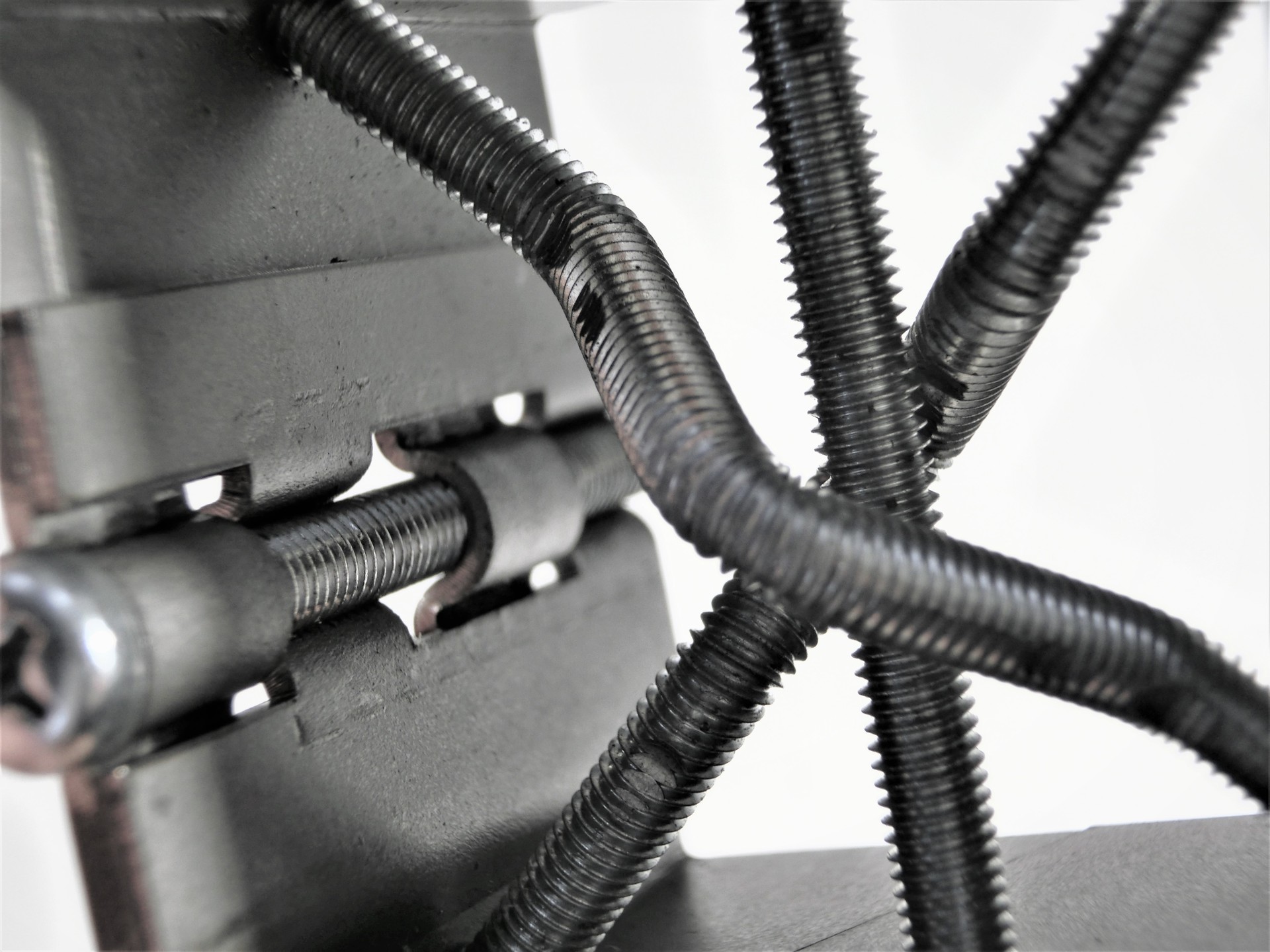

写真①

左側は45°曲がっており、その真ん中を90°で曲げると45°で曲げていた2面は平行になる。

サラ絞り後曲げればバーリングタップは可能ではないか？

また、仕事中バイスで挟んでタップをしていた時、バイスの押さえに下穴が近く、タップをするとバイスに少しタップの跡がついた。

半円のタップは可能か？

また、2部品の半円タップで固定はできるか？

これらを着眼点に加工を進めた。

作品の曲げ箇所にあるバーリングタップはサラ絞り加工をしてから曲げている。

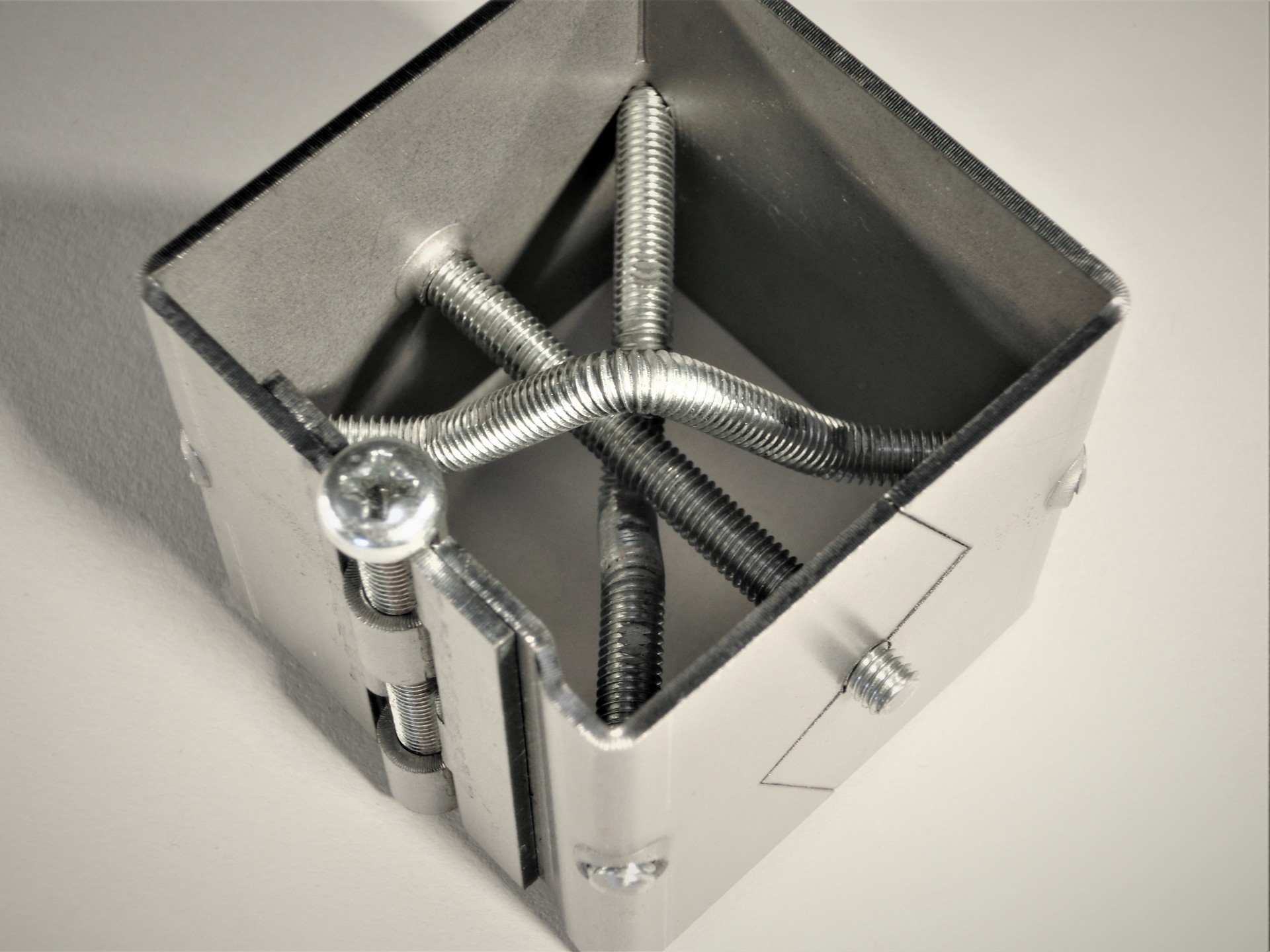

写真②

しかし、そのままのサラ絞りでは曲げ幅側の側壁が少ないためクチバチのようなサラ絞りをする事でタップ時の側壁を確保している。

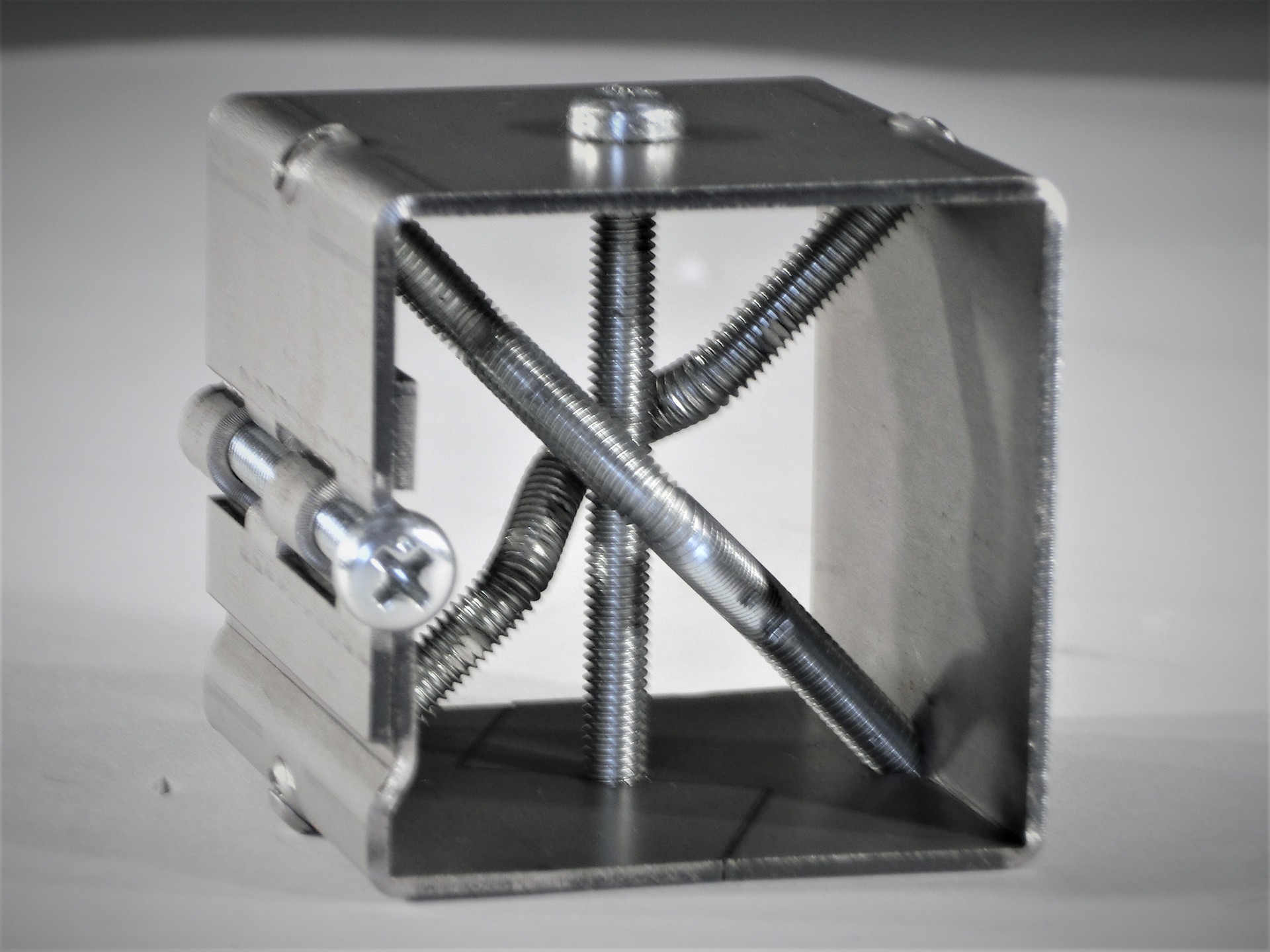

写真③

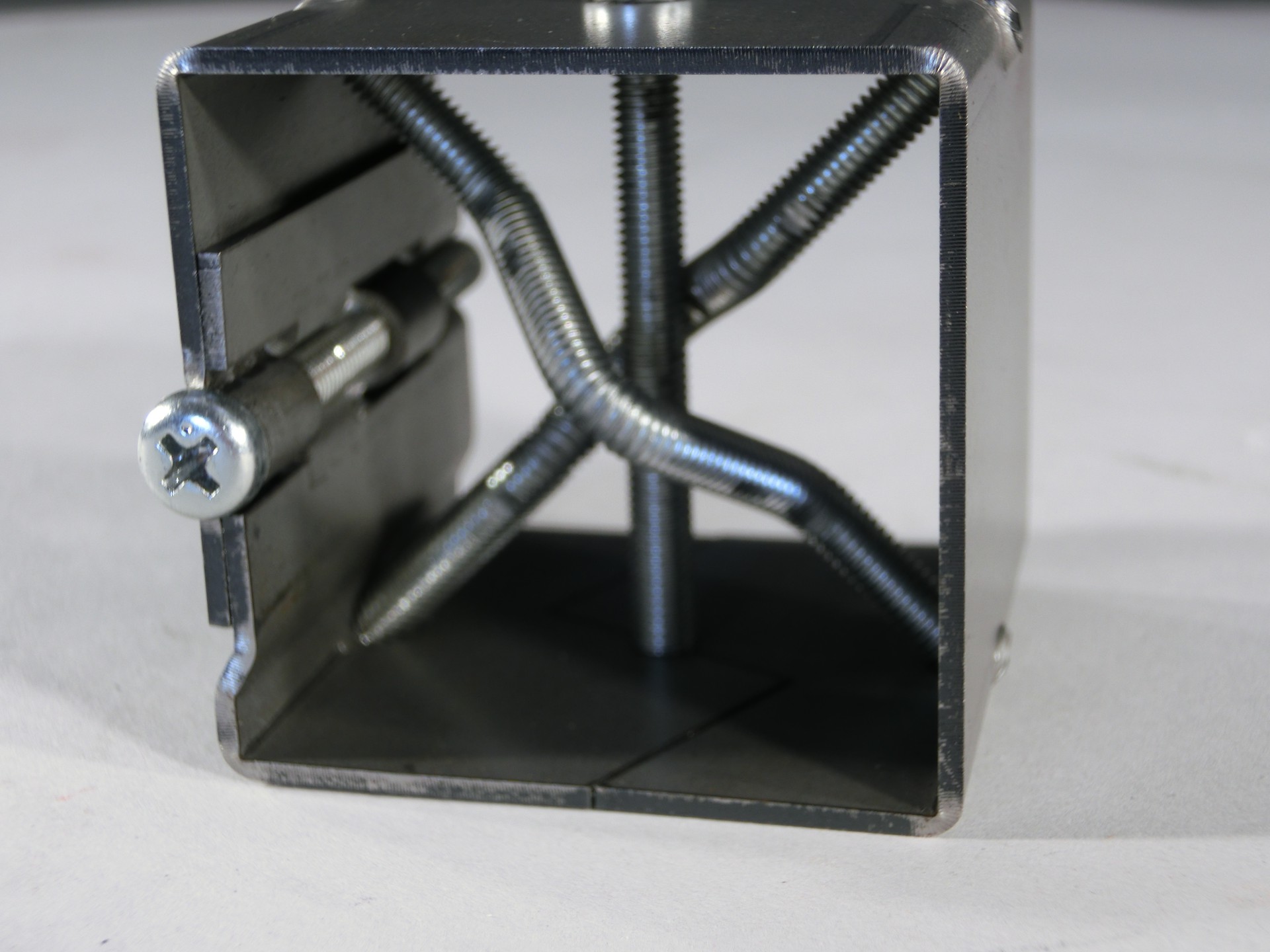

半円タップは先に組んで固定をし、治具でタップの道筋を補助する事で逃げる品物を押さえ、半円タップ加工している。

4面の半円タップは手工具を製作し、タップを通している。

しかし、中にあるネジは曲がっているためピッチが異なる。
