ショートフランジのFR曲げ

KAISHIN INDUSTRY CO,.LTD (Nagano Pref, Japan)

  • ・Size: W250 x D430 x H130 mm

  • ・Accuracy: ± 1.0 mm

  • ・Programming time: 10 min

  • ・Processing time: 20 min/quantity

  • ・Quantity: 1

  • ・Material: Mild Steel (SPCC)

  • ・Thickness: 1.6 mm

  • ・Type: Prototype

Process

  • 2D/3D Design

  • Bending

Strengths

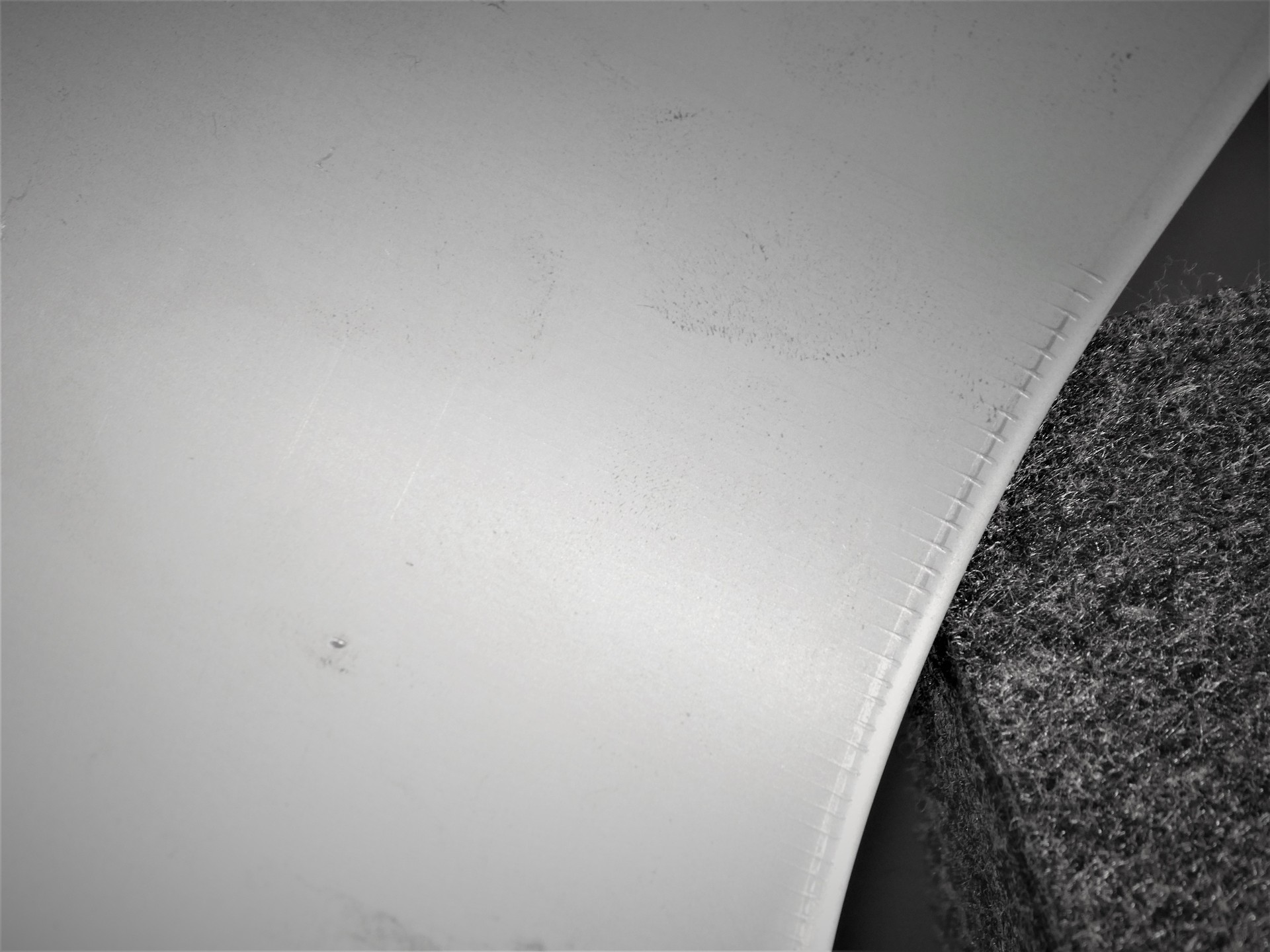

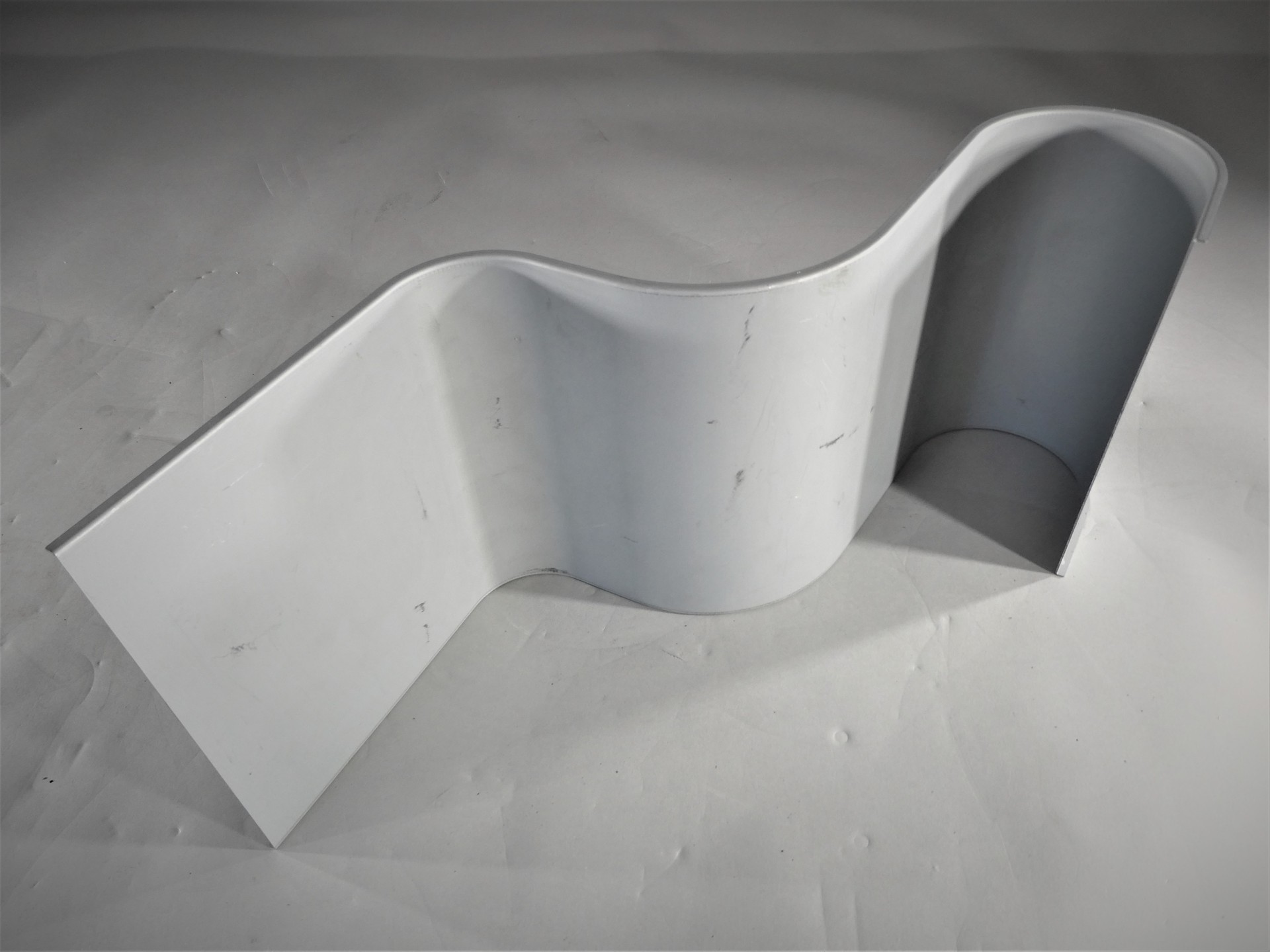

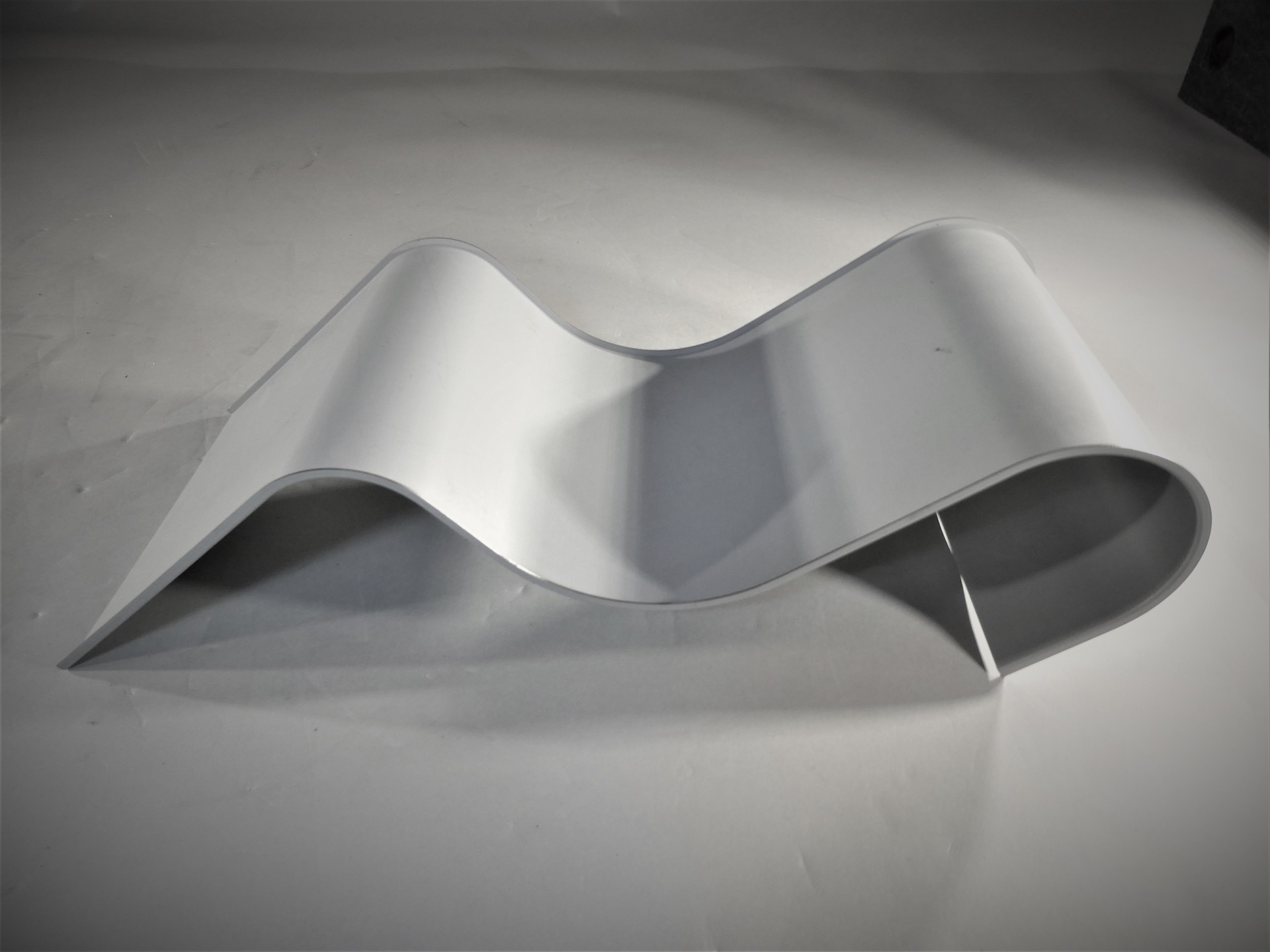

ショートフランジを立ち上げた状態でのFR曲げを行いました。

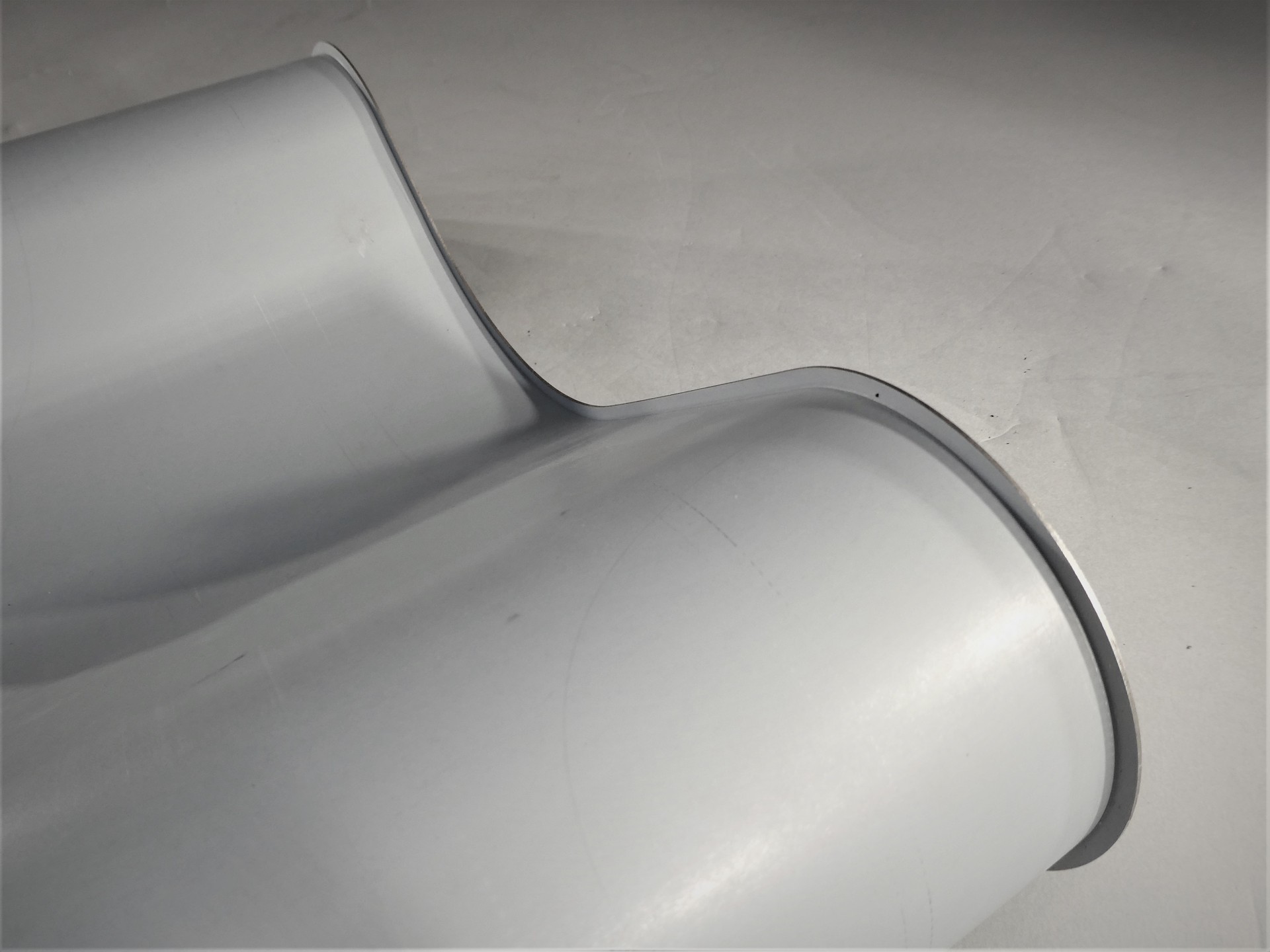

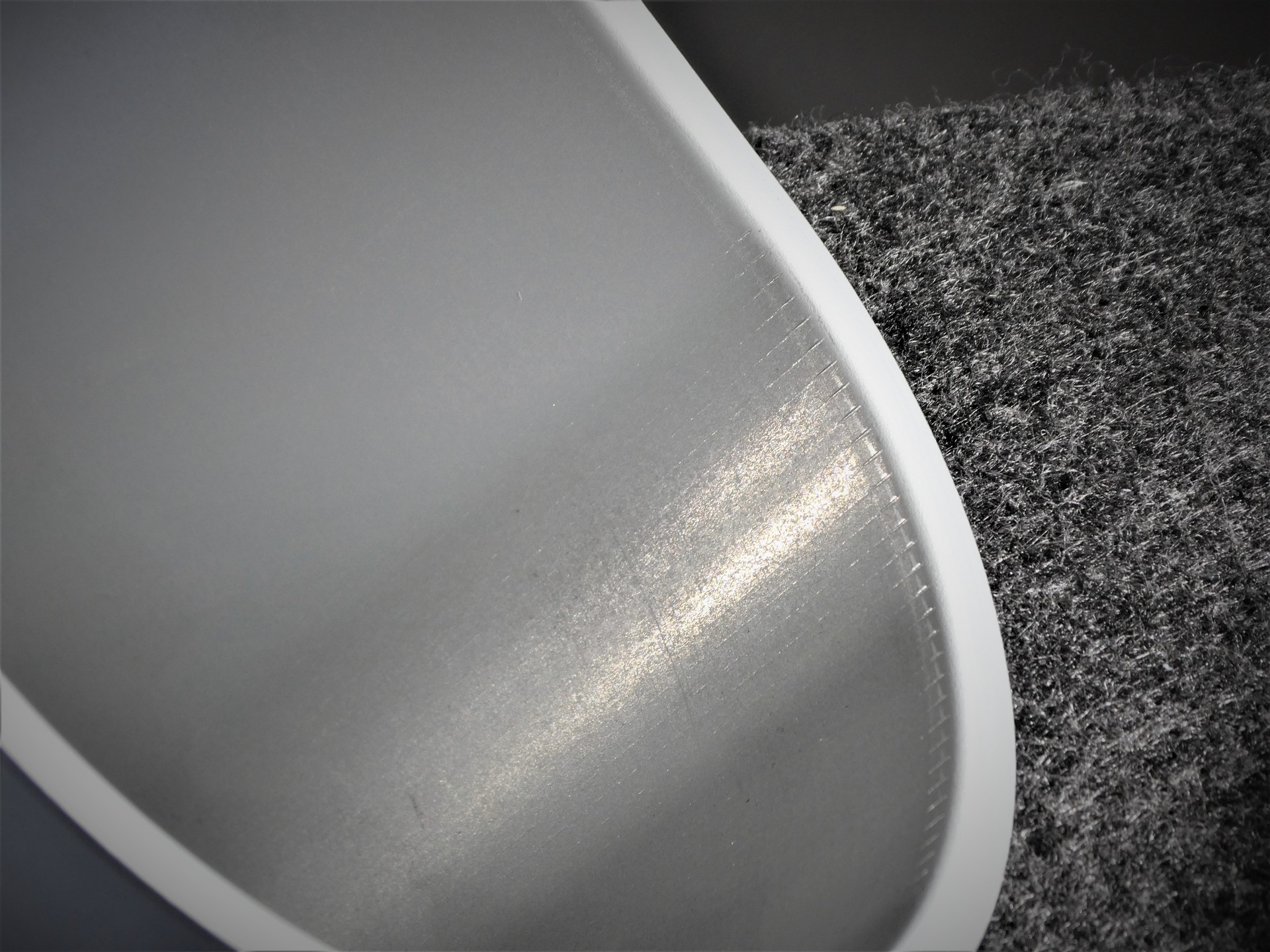

FR曲げ部の曲げ通り精度を保ちながらフランジのヒビやヨレ、シワの無い曲げ加工を目指しました。

FR曲げ後のショートフランジ幅の精度とフランジ部分の通り精度が重要です。
