36th Precision Sheet Metal Technology Fair

Sheet metal parts (107 entries)

360° Viewer

Parts104

Technical Award

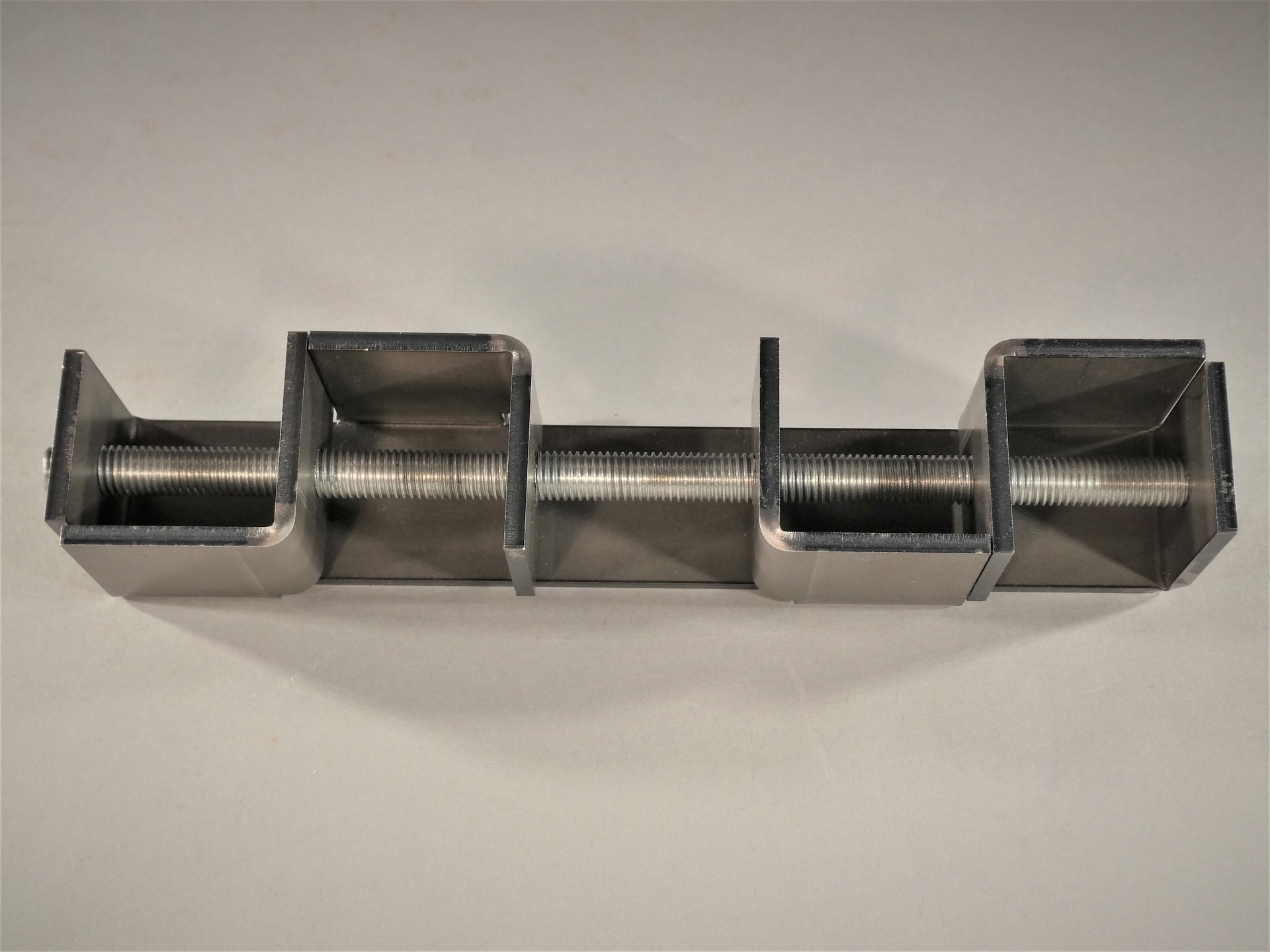

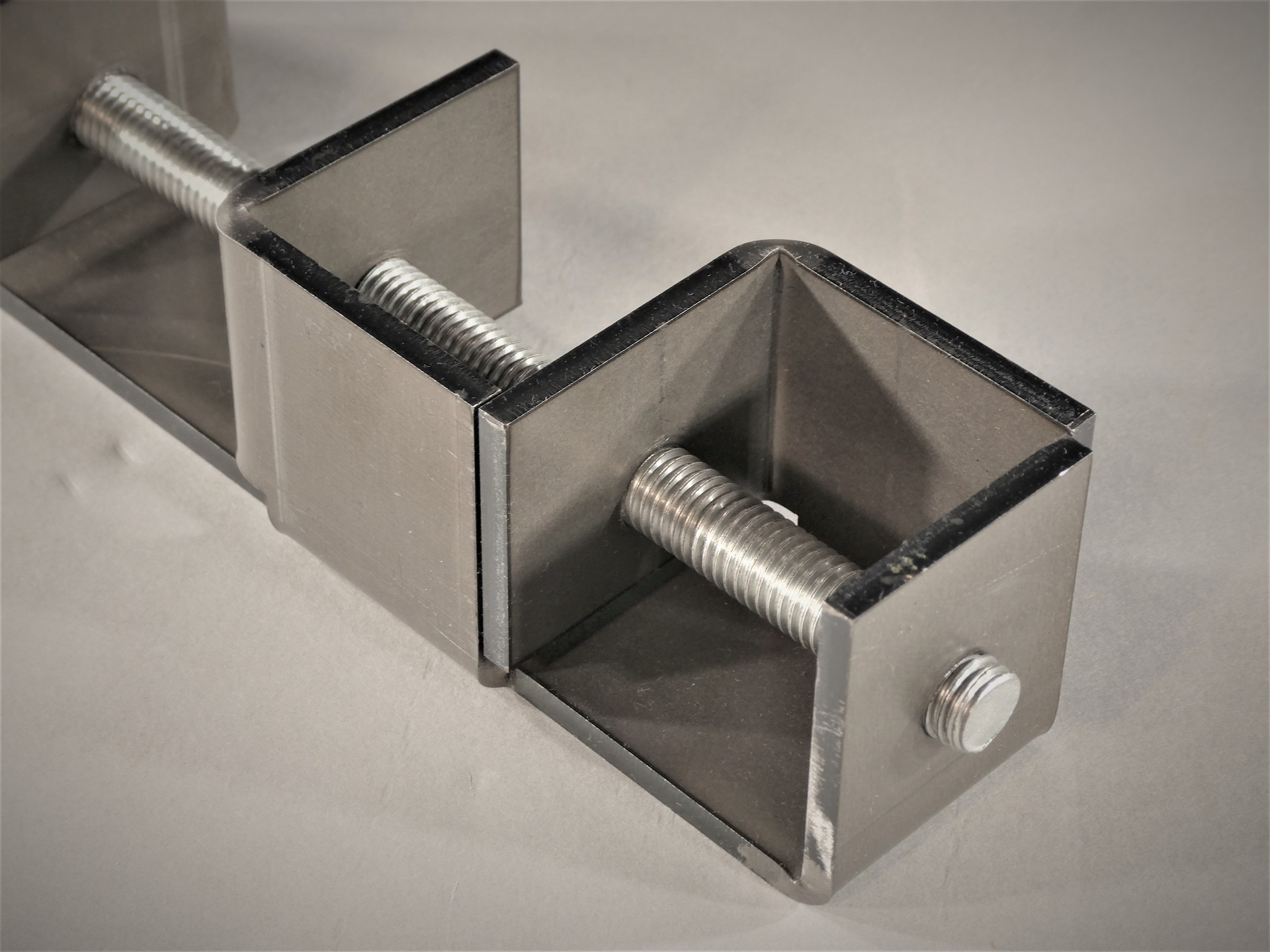

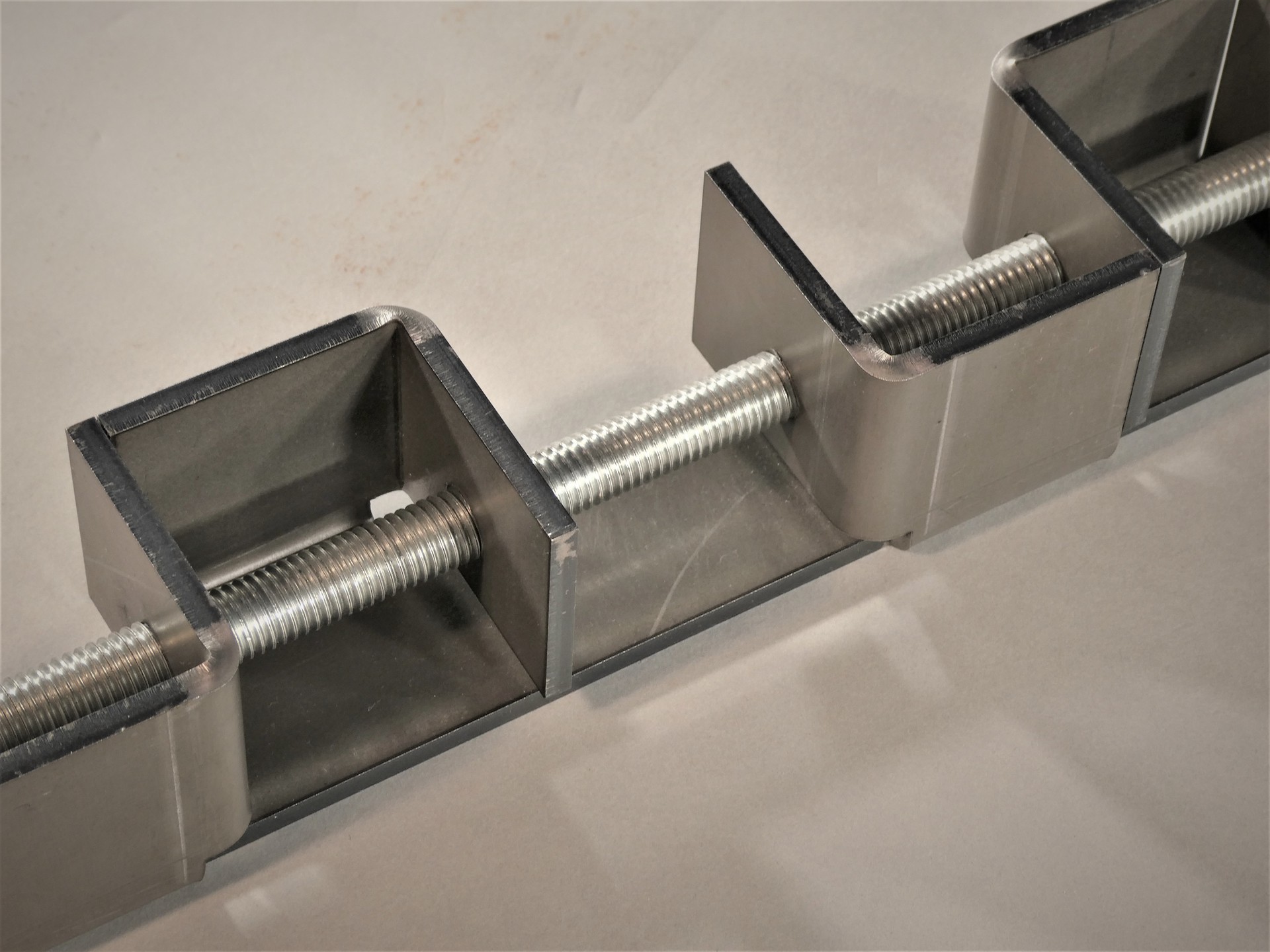

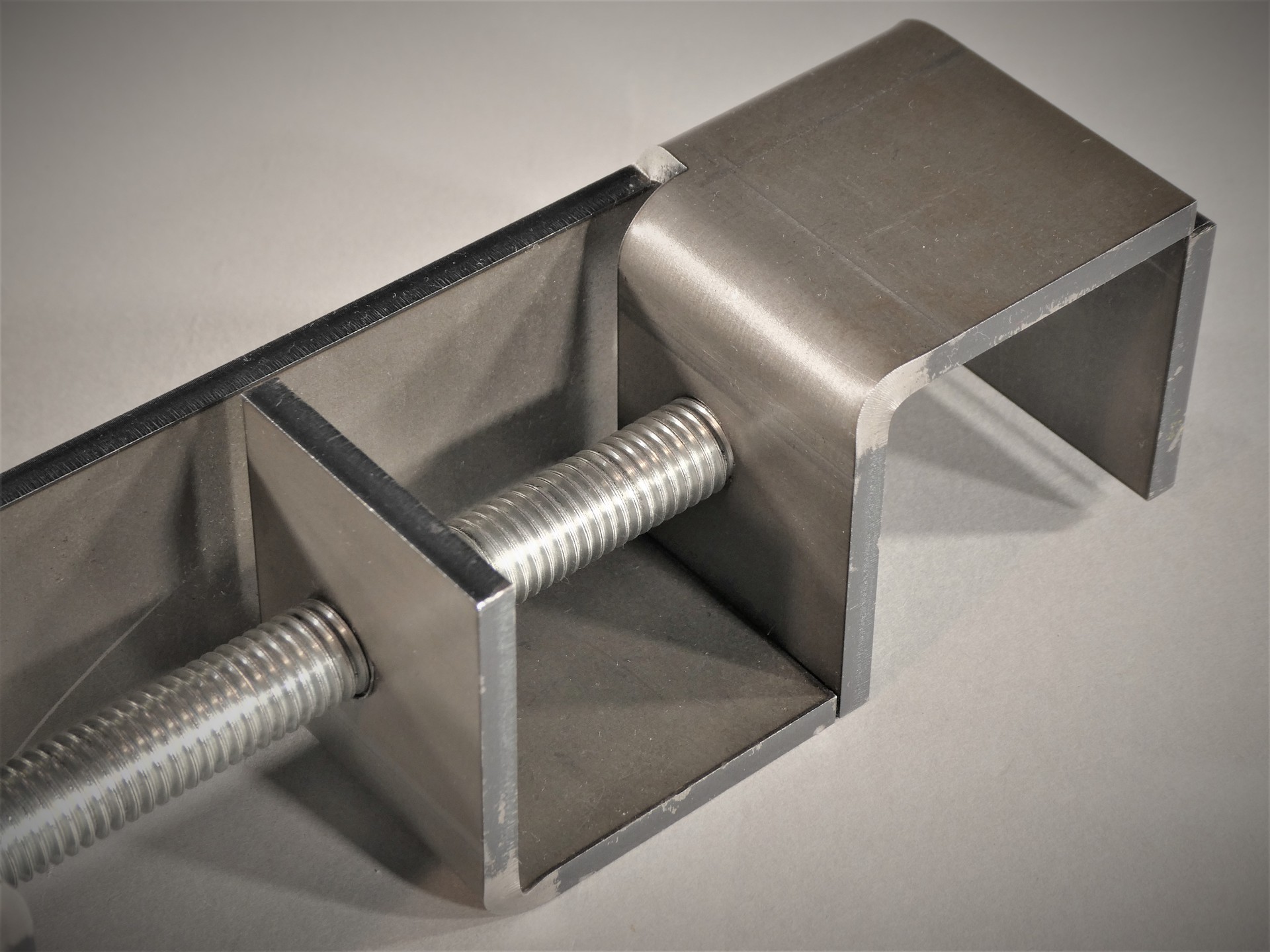

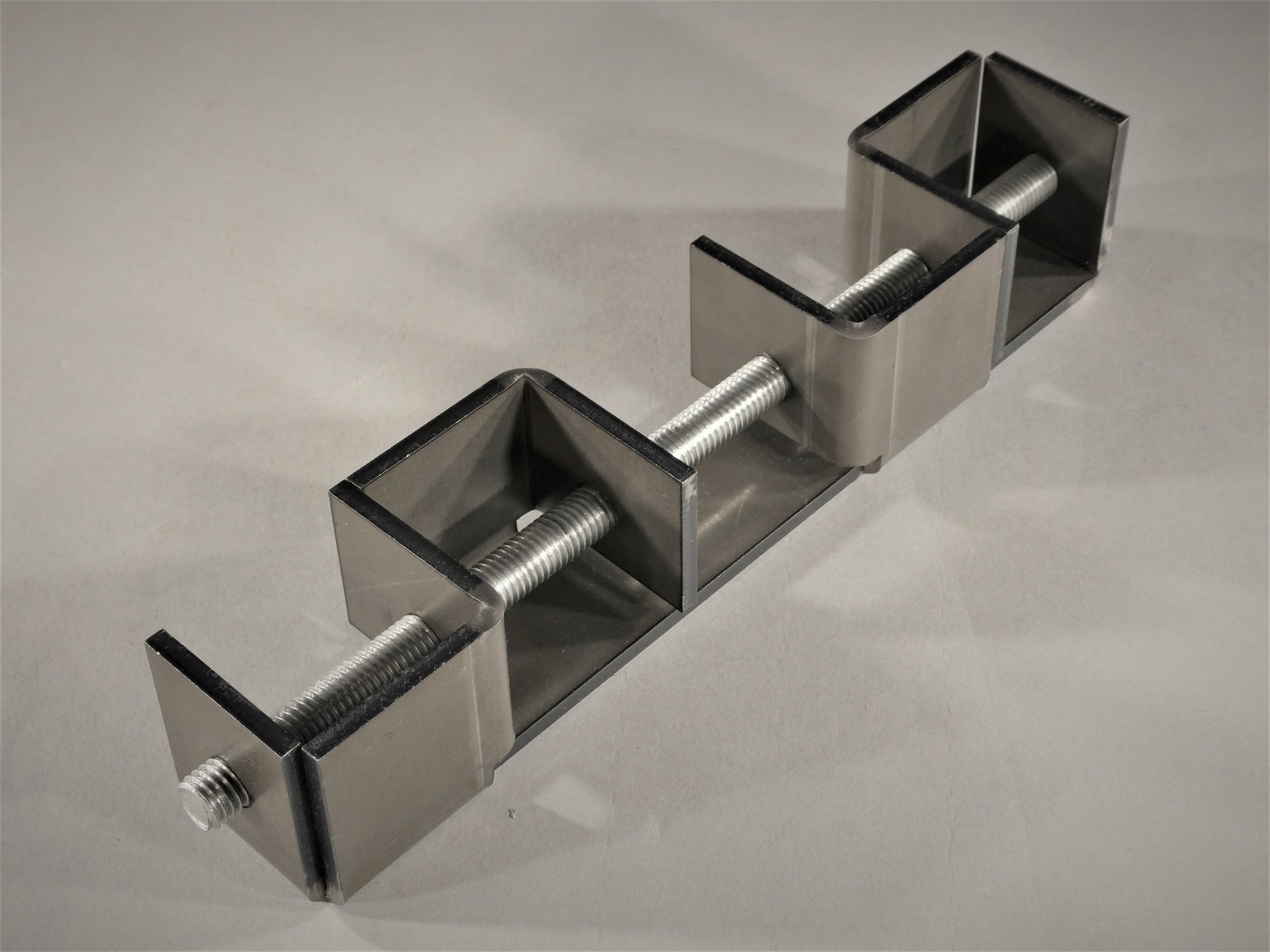

ネジ刺し。オールタップ。

共栄プレス工業　株式会社 (Hyogo Pref, Japan)

  • ・Size: W270 x D50 x H50 mm

  • ・Accuracy: ± 0.2 mm

  • ・Programming time: 20 min

  • ・Processing time: 40 min/quantity

  • ・Quantity: 1

  • ・Material: Mild Steel (SPHC)

  • ・Thickness: 4.5 mm

  • ・Type: Original work

Process

  • CAD/CAM

  • Laser-Cutting

  • Bending

  • Tapping

Strengths

1枚の板に平行面を６面作り、すべての面にタップがあり、ずん切りネジがタップ６か所を貫通している。

・曲げで穴のセンターを出す精度。

・タップのピッチを合わせるために切削タップにネジを溶接。

・溶接時ナットの形状を利用しバイスで挟みセンターやピッチを合わせた工具を製作。
